玻璃结构模型

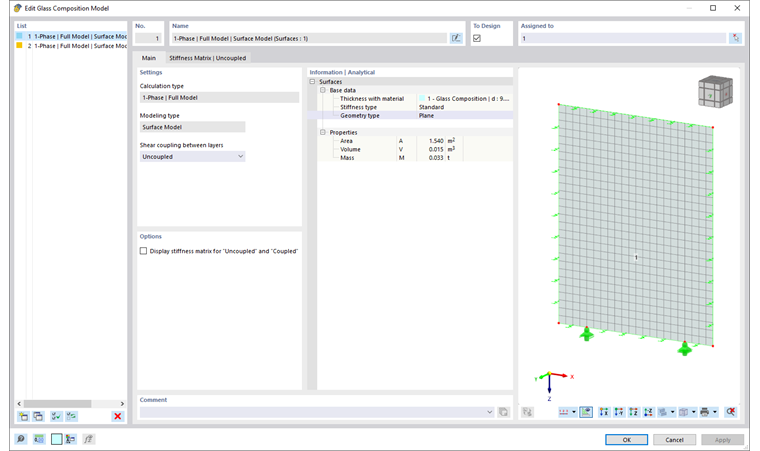

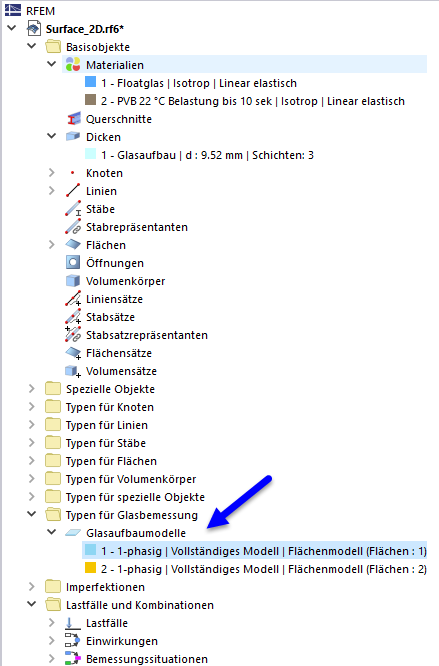

通过定义一个分配有厚度类型玻璃结构的面,将自动生成一个所谓的玻璃结构模型。此模型用于进行玻璃结构所需的其他特殊设置。

程序尝试将具有相同几何形状的面自动汇总到一个模型中。如有需要,可以通过按钮 创建新材料 生成其他模型并将其分配给相应的面。

计算方式

计算方式确定在RFEM中如何计算结构。

  • 单阶段 | 完整模型描述了使用所有在RFEM中定义的支撑对输入面的直接计算。

建模方式

建模方式确定输入的玻璃结构是作为“面模型”还是作为“体积模型”(目前正在开发中)计算。

层间剪切结合

对于夹层玻璃,可以选择考虑或忽略玻璃层之间的剪切结合。

重要

在考虑剪切结合的夹层玻璃建模中,当与建模方式面模型结合时,请注意以下有效性限制:比值(G * t) / (Gf * tf)应小于1000,以确保获得正确的结果。当比值较大时,应选择建模方式体积模型
