Segment jest stabilizowany za pomocą cięgien , które działają na zewnętrzną część segmentu. W tym celu należy utworzyć węzły, do których mocowane są odciągi.
Najpierw w środku segmentu tworzony jest węzeł środkowy: Kliknąć prawym przyciskiem myszy węzeł zewnętrzny (węzeł końcowy krzyżulca) i wybrać z menu funkcję Przesuń/Kopiuj. W poniższym oknie dialogowym należy aktywować opcję Utwórz kopię . Wprowadź promień całej konstrukcji równy 144 m jako wektor przemieszczenia w kierunku X.
Jeżeli ustawiono również wszystkie zewnętrzne węzły lin za pomocą przycisku 'Nowy węzeł '

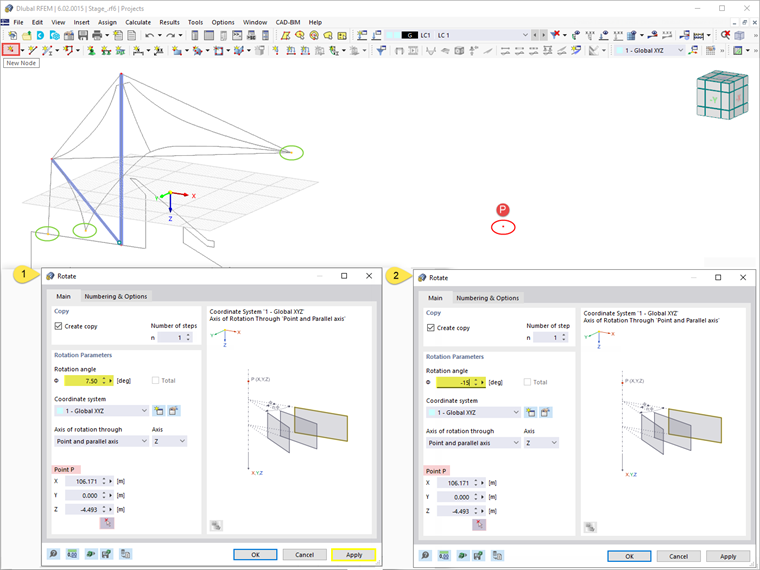

, można skopiować te węzły, przeciągając je w kierunku Z - Obrót wokół utworzonego wcześniej węzła centralnego. Aby prawidłowo ustawić węzły do modelowania kabli, należy je obrócić o 7,5 lub -15 stopni (patrz image image032456 Kopiowanie zewnętrznych węzłów ).
Zdefiniuj teraz nowy pręt o typie pręta 'Lina '. Wybierz pręt okrągły jako przekrój w sekcji 'Pręty' w bibliotece i ustaw średnicę na 80 mm.
Na koniec ustaw pręty liny jak na obrazku image032457 Pozycjonowanie odciągów (1-2, 3-2, 2-4).
