该结构段通过作用在结构外部的斜拉索 稳定。 为此，必须创建连接斜拉索的节点。

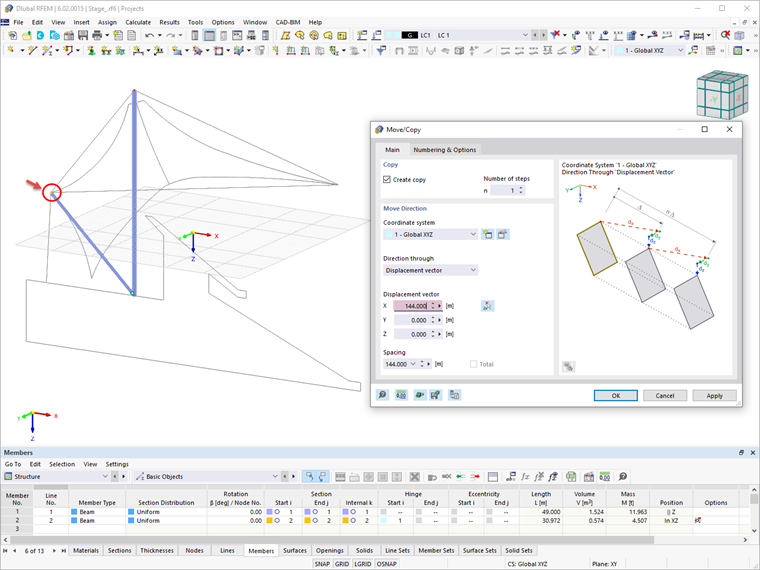

首先，在线段的中心创建中心节点： 右键单击外部节点（杆的末端节点），然后在上下文菜单中选择移动/复制功能。 在接下来的对话框中激活选项 创建复制 。 输入整个结构的半径 144 m 作为 X 方向的位移矢量。
如果您已经使用 '新建节点'

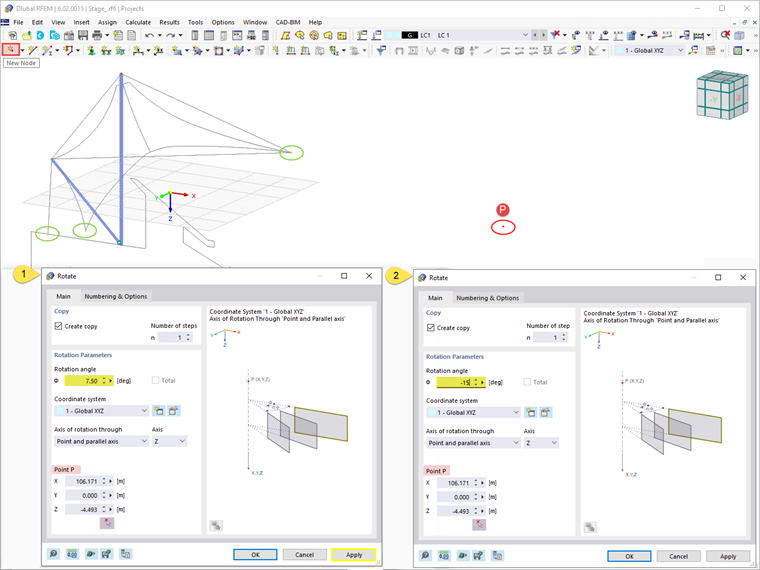

按钮设置了绳索的所有外部节点，则可以通过将它们拖动到 Z- 旋转方向上进行复制。围绕之前创建的中心节点。 为了正确定位节点以便对索进行建模，节点应该旋转 7.5 或 -15 度（见图 image032456 复制外部节点 ）。
现在定义一个杆件类型为'绳索 '的新杆件。 在库的'杆件'部分中选择一个圆形杆件作为截面，并将直径设置为 80 mm。
04
索截面

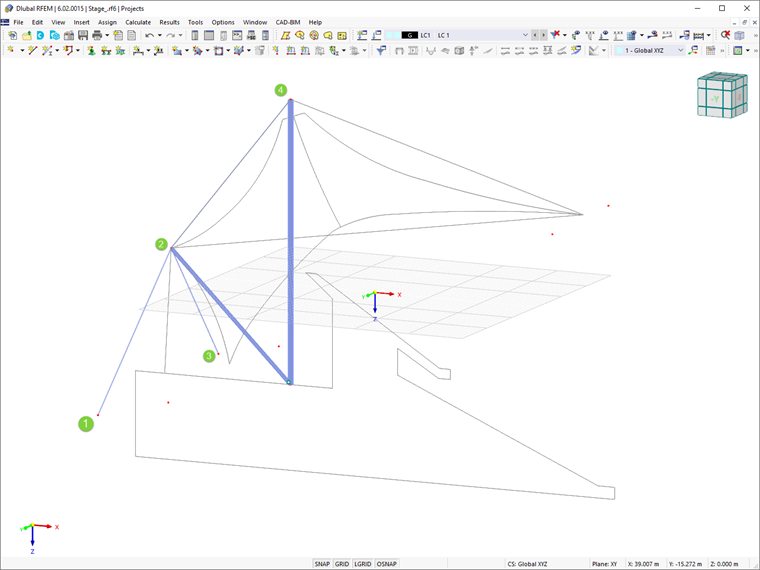

最后，如图所示设置绳索image032457 定位斜拉索（1-2、3-2、2-4）。
