Il segmento è stabilizzato da tiranti , che agiscono sulla parte esterna del segmento. Per fare ciò, è necessario creare i nodi a cui si attaccano le funi dello strallo.

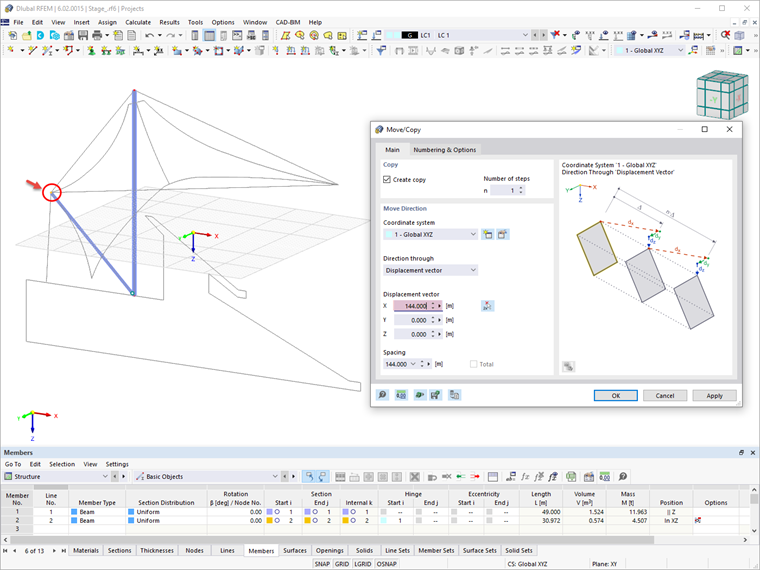

Innanzitutto, il nodo centrale viene creato al centro del segmento: Fare clic con il tasto destro del mouse sul nodo esterno (il nodo finale del puntone) e selezionare la funzione Sposta/Copia nel menu di scelta rapida. Nella finestra di dialogo seguente, attivare l'opzione Crea una copia . Inserire il raggio dell'intera struttura di 144 m come vettore di spostamento nella direzione X.

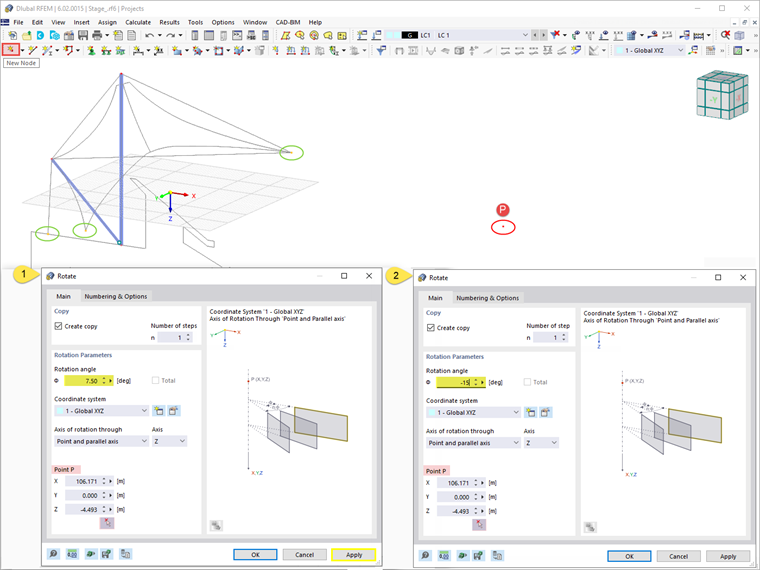

Se hai impostato anche tutti i nodi esterni delle funi usando il pulsante 'Nuovo nodo '
, puoi copiare questi nodi trascinandoli in Z- direzione intorno al nodo centrale precedentemente creato. Per posizionare correttamente i nodi per la modellazione dei cavi, dovrebbero essere ruotati di 7.5 o -15 gradi (vedi immagine {%/# image032456 Copia dei nodi esterni ]]).

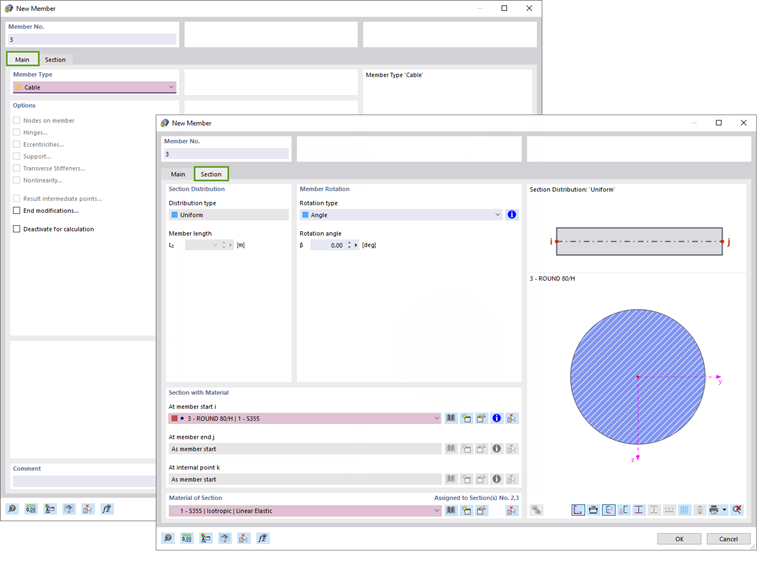

Ora definisci una nuova asta con il tipo di asta ' Corda '. Selezionare un'asta rotonda ' come sezione trasversale nella sezione 'Aste' della libreria e impostare il diametro su 80 mm.

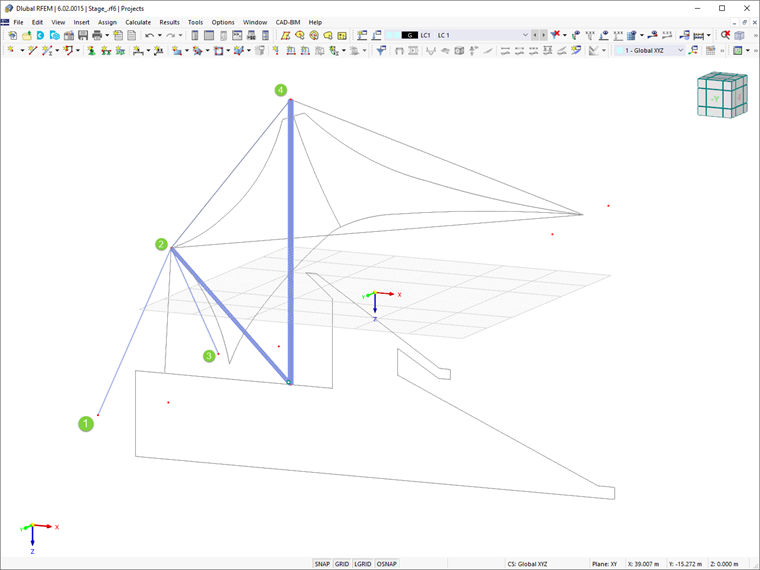

Infine, impostare le aste di fune come mostrato nell'immagine image032457 Posizionamento dei tiranti (1-2, 3-2, 2-4).
