Le segment est stabilisé par des haubans, qui agissent sur la partie extérieure du segment. Pour ce faire, il faut créer les nœuds auxquels les haubans sont fixés.

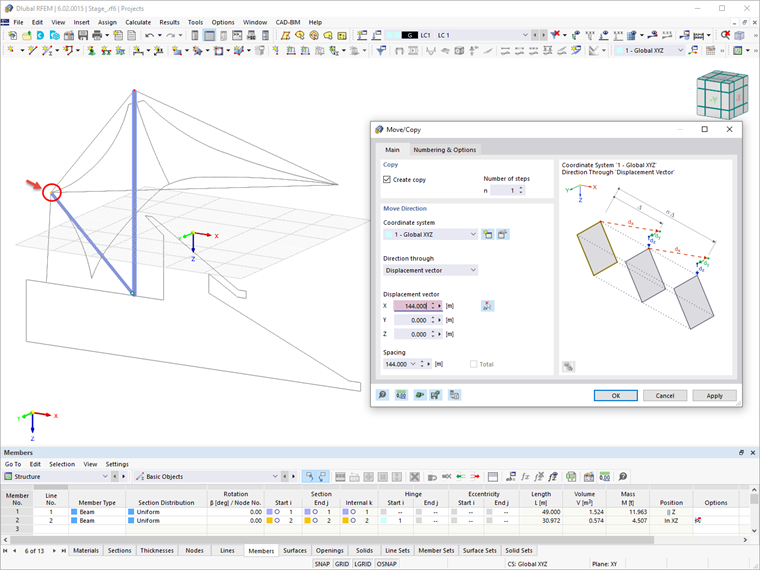

Tout d'abord, un nœud central est créé au centre du segment : cliquez avec le bouton droit de la souris sur le nœud extérieur (le nœud d'extrémité de la bielle) et sélectionnez la fonction Déplacer/Copier dans le menu contextuel. Dans la boîte de dialogue suivante, activez l'option Créer une copie. Entrez le rayon de l'ensemble de la structure (144 m) comme vecteur de déplacement dans la direction X.
Si vous avez également défini tous les nœuds externes des câbles à l'aide du bouton

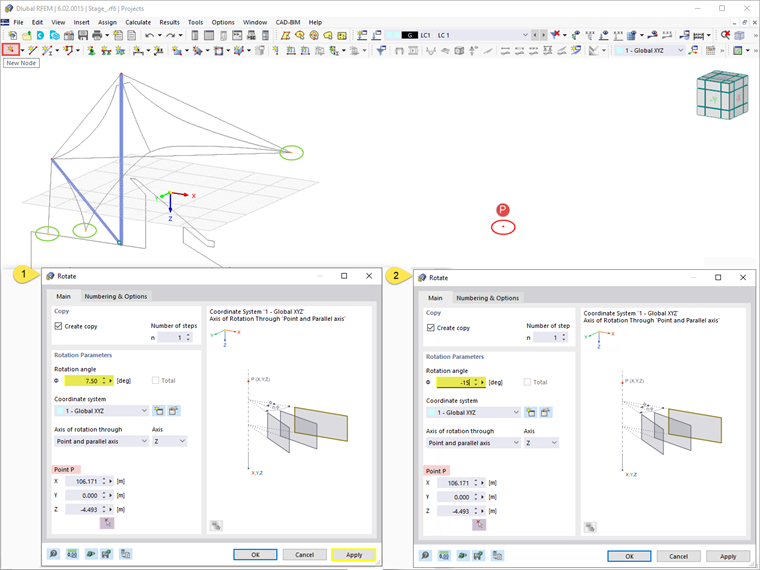

« Nouveau nœud », vous pouvez copier ces nœuds en les faisant glisser dans la direction de rotation Z autour du nœud central créé précédemment. Afin de positionner correctement les nœuds pour la modélisation des câbles, ils doivent être pivotés de 7,5 ou -15 degrés (voir l'image Copie des nœuds externes).

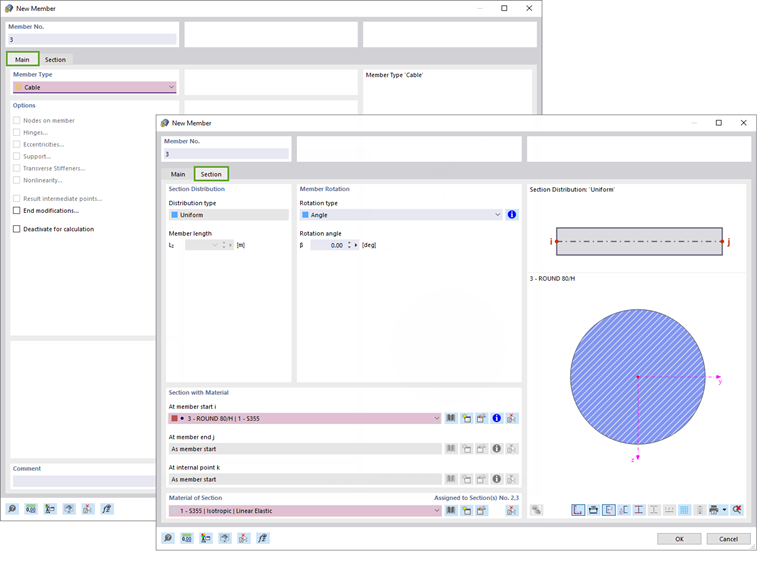

Définissez maintenant une nouvelle barre de type « Câble ». Sélectionnez une barre ronde comme section dans la section « Barres » de la bibliothèque et définissez un diamètre de 80 mm.

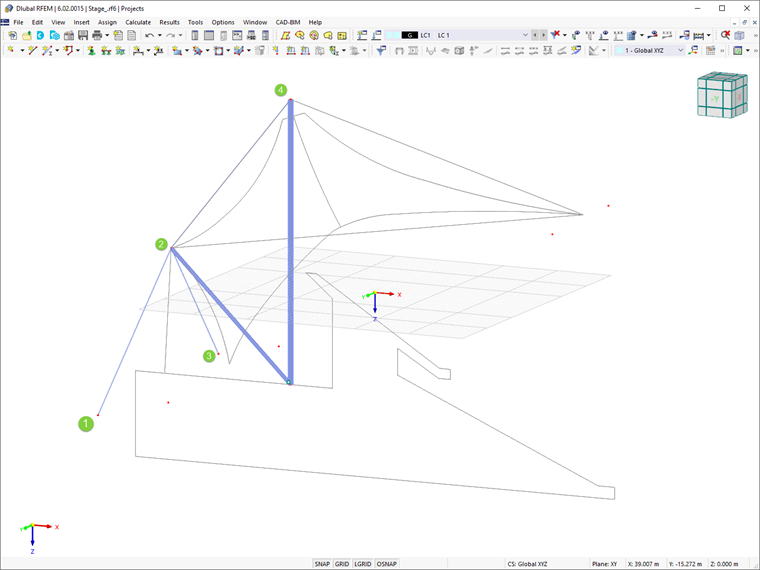

Enfin, positionnez les câbles comme indiqué dans l'image Positionnement des haubans (1-2, 3-2, 2-4).
