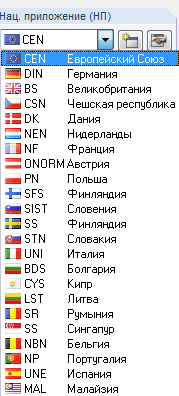

Еврокод 3 [1] регулирует проектирование, проектирование и строительство стальных конструкций в странах-членах ЕС. Mit den Zusatzmodulen RF-STAHL EC3 (für RFEM) und STAHL EC3 (für RSTAB) bietet Dlubal Software leistungsstarke Werkzeuge zur Bemessung von Stahltragwerken an.Länderspezifische Regelungen sind in den Modulen durch verschiedene Nationale Anhänge berücksichtigt. В дополнение к включенным в программу характеристикам, можно задавать пользовательские предельные значения или создавать новые Национальные приложения.
Dieses Handbuch beschreibt die Zusatzmodule der beiden Hauptprogramme gemeinsam unter der Bezeichnung RF-/STAHL EC3.
RF-/STAHL EC3 führt alle typischen Tragsicherheitsnachweise, Stabilitätsnachweise und den Verformungsnachweis. Beim Tragsicherheitsnachweis berücksichtigt das Modul die Wirkung verschiedener Beanspruchungen. Es besteht die Möglichkeit, unter den in der Norm angebotenen Interaktionsnachweisen zu wählen. Eine wesentliche Komponente der Nachweisführung nach Eurocode 3 ist die Einteilung der nachzuweisenden Querschnitte in die Klassen 1 bis 4. Dadurch wird die Begrenzung der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen überprüft.RF-/STAHL EC3 ermittelt die c/t-Verhältnisse der druckbeanspruchten Querschnittsteile und nimmt die Klassifizierung automatisch vor.
Für die Stabilitätsnachweise kann für jeden Stab oder Stabsatz gesondert festgelegt werden, ob Biegeknicken in y- und/oder z-Richtung möglich ist. Также можно задать дополнительные боковые ограничения в целях более реалистичного представления модели. Кроме того, можно учесть стабилизирующий эффект прогонов и обшивки с помощью ограничений вращения и панелей, работающих на сдвиг. RF-STEEL EC3 определяет гибкости и упругие, вызывающие потерю устойчивости, критические нагрузки на основе граничных условий. Упругой критический момент для продольного изгиба с кручением, необходимый для анализа продольного изгиба с кручением, может быть автоматически определен или установлен вручную. Dabei wird der Lastangriffspunkt von Querlasten berücksichtigt, der sich entscheidend auf die Drillbeanspruchung auswirkt.
RF-/STAHL EC3 führt auch den Brandschutznachweis nach EN 1993-1-2 [2]. Die Bemessung erfolgt dabei nach dem vereinfachten Berechnungsverfahren auf der Tragfähigkeitsebene.Als Brandschutzmaßnahmen können Bekleidungen mit verschiedenen physikalischen Eigenschaften gewählt werden.
Der Grenzzustand der Gebrauchstauglichkeit ist bei Bauten mit schlanken Querschnitten ein wichtiger Nachweis. Hierzu können Lastfälle, Last- und Ergebniskombinationen den verschiedenen Bemessungssituationen zugewiesen werden. Предельные деформации предопределены Национальными приложениями и, при необходимости, могут быть скорректированы. Zudem ist es möglich, Bezugslängen und Überhöhungen vorzugeben, die im Nachweis entsprechend berücksichtigt werden.
Mit RF-/STAHL EC3 lassen sich auch Bauteile aus nichtrostendem Stahl gemäß EN 1993-1-4 [4] nachweisen.
Wenn eine Lizenz für die Modulerweiterung "RF-/STAHL Kaltgeformte Profile" vorliegt, ist auch die Bemessung kaltgeformter Bauteile nach EN 1993-1-3 [3] möglich.
Im Modul steht eine automatische Querschnittsoptimierung mitsamt Exportmöglichkeit der geänderten Profile nach RFEM bzw. RSTAB zur Verfügung. Separate Bemessungsfälle ermöglichen es, einzelne Bauteile von komplexen Modellen flexibel zu untersuchen.
Wie die übrigen Zusatzmodule ist RF-/STAHL EC3 vollständig in RFEM bzw. RSTAB integriert. So sind die bemessungsrelevanten Eingabedaten beim Aufruf des Moduls voreingestellt. Nach der Bemessung kann die grafische Oberfläche des Hauptprogramms zur Auswertung der Ergebnisse genutzt werden. Da die Ergebnisse auch in das zentrale Ausdruckprotokoll eingebunden sind, lässt sich die gesamte Nachweisführung in ansprechender und einheitlicher Form präsentieren.
Das Handbuch umfasst auch die Beschreibung der Modulerweiterungen für RF-/STAHL EC3:
- RF-/STAHL Wölbkrafttorsion
- RF-/STAHL Plastizität
- RF-/STAHL Kaltgeformte Profile
Wir wünschen Ihnen viel Freude und Erfolg mit RF-/STAHL EC3.
Ihr Dlubal Software-Team
Литература
[1] Eurocode 3: Расчет стальных конструкций - Часть 1‑1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Расчет стальных конструкций. Часть 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
