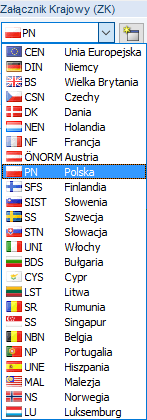

Eurokod 3 [1] reguluje zasady projektowania, wymiarowanie i budowę konstrukcji stalowych w państwach członkowskich Unii Europejskiej. Mit den Zusatzmodulen RF-STAHL EC3 (für RFEM) und STAHL EC3 (für RSTAB) bietet Dlubal Software leistungsstarke Werkzeuge zur Bemessung von Stahltragwerken an.Länderspezifische Regelungen sind in den Modulen durch verschiedene Nationale Anhänge berücksichtigt. Oprócz parametrów zawartych w programie istnieje możliwość definiowania własnych wartości granicznych lub dodawania nowych załączników krajowych.
Dieses Handbuch beschreibt die Zusatzmodule der beiden Hauptprogramme gemeinsam unter der Bezeichnung RF-/STAHL EC3.
Moduł RF-/STEEL EC3 sprawdza wszystkie warunki projektowe w zakresie analizy nośności przekrojów, stateczności elementów i przemieszczeń granicznych. Przy weryfikacji nośności moduł uwzględnia wpływ różnych typów obciążeń. Użytkownik może wybierać pomiędzy podanymi w normie równaniami interakcji. Istotnym elementem obliczeń przeprowadzanych zgodnie z Eurokodem 3 jest podział wymiarowanych przekrojów na klasy od 1 do 4. Dadurch wird die Begrenzung der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen überprüft.RF-/STAHL EC3 ermittelt die c/t-Verhältnisse der druckbeanspruchten Querschnittsteile und nimmt die Klassifizierung automatisch vor.
W przypadku analizy stateczności można określić dla każdego pręta lub zbioru prętów osobno, czy wyboczenie giętne może wystąpić w kierunku y i/lub z. W celu utworzenia modelu zbliżonego do warunków rzeczywistych możliwe jest również definiowanie dodatkowych podpór bocznych. Ponadto moduł pozwala na uwzględnienie stabilizującego efektu płatwi i blach poprzez wprowadzenie ograniczeń obrotu i paneli usztywniających. Moduł RF-/STEEL EC3 automatycznie określa smukłość i sprężyste krytyczne obciążenia wyboczeniowe na podstawie warunków brzegowych. Sprężysty moment krytyczny, niezbędny do analizy zwichrzenia, może być obliczony automatycznie lub wprowadzony ręcznie przez użytkownika. Program uwzględnia punkt przyłożenia obciążeń poprzecznych, który ma decydujący wpływ na nośność na skręcanie.
RF-/STAHL EC3 führt auch den Brandschutznachweis nach EN 1993-1-2 [2]. Die Bemessung erfolgt dabei nach dem vereinfachten Berechnungsverfahren auf der Tragfähigkeitsebene.Als Brandschutzmaßnahmen können Bekleidungen mit verschiedenen physikalischen Eigenschaften gewählt werden.
Stan graniczny użytkowalności stanowi istotny składnik obliczeń statycznych w przypadku konstrukcji o smukłych przekrojach. W module RF-STEEL EC3 użytkownik może pojedynczo przydzielać przypadki obciążeń, kombinacje obciążeń oraz kombinacje wyników do różnych sytuacji obliczeniowych. Deformacje i przemieszczenia graniczne są wstępnie ustawione zgodnie z załącznikiem krajowym. W razie potrzeby można dostosować je do wymagań projektu. Dodatkowo można określać długości odniesienia oraz wygięcia, które w odpowiedni sposób są uwzględniane w obliczeniach.
Mit RF-/STAHL EC3 lassen sich auch Bauteile aus nichtrostendem Stahl gemäß EN 1993-1-4 [4] nachweisen.
Wenn eine Lizenz für die Modulerweiterung "RF-/STAHL Kaltgeformte Profile" vorliegt, ist auch die Bemessung kaltgeformter Bauteile nach EN 1993-1-3 [3] möglich.
Moduł oferuje użytkownikowi automatyczną optymalizację przekrojów oraz możliwość eksportowania zmodyfikowanych profili do programu RFEM lub RSTAB. Samodzielne przypadki obliczeniowe umożliwiają swobodną analizę poszczególnych części złożonych konstrukcji.
Podobnie jak pozostałe moduły dodatkowe, moduł RF-/STEEL EC3 jest w pełni zintegrowany z programem RFEM lub RSTAB. Dzięki temu wszystkie dane potrzebne do obliczeń są automatycznie ustawione już w chwili uruchomienia modułu. Po zakończeniu obliczeń można użyć graficznego interfejsu użytkownika programu głównego do analizy wyników. Ponieważ wyniki są również udokumentowane w globalnym raporcie, cały proces obliczeń może zostać przedstawiony w spójnej i przejrzystej formie.
Niniejsza instrukcja zawiera również opis następujących rozszerzeń modułu RF-/STEEL EC3:
- RF-/STAHL Wölbkrafttorsion
- RF-/STAHL Plastizität
- RF-/STAHL Kaltgeformte Profile
Życzymy Państwu przyjemnej i owocnej pracy z naszym modułem RF-/STEEL EC3.
Zespół Dlubal Software
Literatura
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
