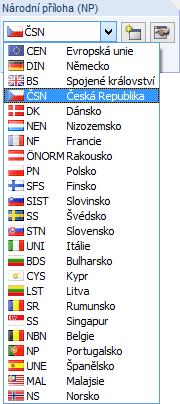

Eurokód 3 [1] upravuje návrh, posouzení a provádění ocelových konstrukcí v členských státech Evropské unie. Mit den Zusatzmodulen RF-STAHL EC3 (für RFEM) und STAHL EC3 (für RSTAB) bietet Dlubal Software leistungsstarke Werkzeuge zur Bemessung von Stahltragwerken an.Länderspezifische Regelungen sind in den Modulen durch verschiedene Nationale Anhänge berücksichtigt. Příslušné parametry jsou tak již předem definovány, uživatel může ovšem také sám zadat mezní hodnoty a přidávat do modulu nové národní přílohy.
Dieses Handbuch beschreibt die Zusatzmodule der beiden Hauptprogramme gemeinsam unter der Bezeichnung RF-/STAHL EC3.
V modulu RF-/STEEL EC3 se provádějí všechna typická posouzení únosnosti, stability a deformací. Při ověřování únosnosti se zohledňují různá namáhání a uživatel má u dané normy na výběr z několika interakčních posouzení. Důležitou součástí posouzení podle Eurokódu 3 je rozdělení posuzovaných průřezů do tříd 1 až 4. Dadurch wird die Begrenzung der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen überprüft.RF-/STAHL EC3 ermittelt die c/t-Verhältnisse der druckbeanspruchten Querschnittsteile und nimmt die Klassifizierung automatisch vor.
V případě stabilitní analýzy lze u každého jednotlivého prutu nebo sady prutů rozhodnout, zda je vybočení možné ve směru osy y a/nebo z. Kromě toho lze definovat další příčné podpory. Zohlednit můžeme rovněž stabilizační účinek vaznic a plechů zadáním torzního uložení a smykových polí. Poměrnou štíhlost a kritické zatížení stanoví modul RF-/STEEL EC3 na základě okrajových podmínek. Pro posouzení klopení si může uživatel nechat automaticky v programu vypočítat pružný kritický moment při klopení nebo ho může také zadat ručně. Zohlední se přitom místo působení příčných zatížení, které má rozhodující vliv na namáhání kroucením.
RF-/STAHL EC3 führt auch den Brandschutznachweis nach EN 1993-1-2 [2]. Die Bemessung erfolgt dabei nach dem vereinfachten Berechnungsverfahren auf der Tragfähigkeitsebene.Als Brandschutzmaßnahmen können Bekleidungen mit verschiedenen physikalischen Eigenschaften gewählt werden.
Ověření mezního stavu použitelnosti je u staveb se štíhlými průřezy důležitým posouzením. Zatěžovací stavy, kombinace zatížení a kombinace výsledků lze přitom zařadit do různých návrhových situací. Příslušné mezní hodnoty jsou stanoveny v národní příloze, lze je ovšem v případě potřeby upravit. Zadat lze dále vztažné délky a nadvýšení, které se při posouzení náležitě zohlední.
Mit RF-/STAHL EC3 lassen sich auch Bauteile aus nichtrostendem Stahl gemäß EN 1993-1-4 [4] nachweisen.
Wenn eine Lizenz für die Modulerweiterung "RF-/STAHL Kaltgeformte Profile" vorliegt, ist auch die Bemessung kaltgeformter Bauteile nach EN 1993-1-3 [3] möglich.
Modul nabízí uživateli možnost v případě potřeby optimalizovat průřezy a exportovat upravené profily do RFEMu, resp. RSTABu. Jednotlivé návrhové případy umožňují posoudit samostatně části rozsáhlýchkonstrukcí nebo vyšetřit různé varianty.
RF-/STEEL EC3 je jako ostatní přídavné moduly plně integrován do programu RFEM, příp. RSTAB. Po spuštění modulu jsou tak důležité vstupní údaje již předem nastaveny. Jakmile je posouzení ukončeno, lze použít grafické prostředí hlavního programu k vyhodnocení výsledků. Celé posouzení od výpočtu vnitřních sil po návrh konstrukce lze jednotně zdokumentovat v centrálním výstupním protokolu.
Tato příručka předkládá také popis obou modulových rozšíření pro RF-/STEEL EC3:
- RF-/STAHL Wölbkrafttorsion
- RF-/STAHL Plastizität
- RF-/STAHL Kaltgeformte Profile
Přejeme Vám mnoho úspěchů a zábavy při práci s naším modulem RF-/STEEL EC3.
Vaše společnost Dlubal Software s.r.o.
Literatura
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1‑1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Navrhování ocelových konstrukcí - Část 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
