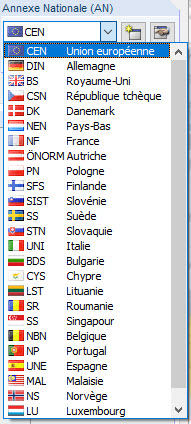

L'Eurocode 3 [1] contrôle le dimensionnement, l'analyse et la construction des structures acier dans les pays membres de l'Union européenne. Mit den Zusatzmodulen RF-STAHL EC3 (für RFEM) und STAHL EC3 (für RSTAB) bietet Dlubal Software leistungsstarke Werkzeuge zur Bemessung von Stahltragwerken an.Länderspezifische Regelungen sind in den Modulen durch verschiedene Nationale Anhänge berücksichtigt. Outre les paramètres dans le logiciel, vous pouvez définir des valeurs limites personnalisées ou créer de nouvelles Annexes Nationales.
Dieses Handbuch beschreibt die Zusatzmodule der beiden Hauptprogramme gemeinsam unter der Bezeichnung RF-/STAHL EC3.
RF-/STEEL EC3 effectue toutes les vérifications habituelles à l'état limite ultime et les analyses usuelles des déformations. À l'état limite ultime, ce module additionnel considère l'effet de charges variables. L'utilisateur peut choisir l'une des formules d'interaction incluses dans la norme. La classification des sections à calculer dans les classes 1 à 4 représente une étape essentielle de la vérification selon l'Eurocode 3. Dadurch wird die Begrenzung der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen überprüft.RF-/STAHL EC3 ermittelt die c/t-Verhältnisse der druckbeanspruchten Querschnittsteile und nimmt die Klassifizierung automatisch vor.
Pour les analyses de stabilité, vous pouvez définir pour chaque barre ou ensemble de barres si le flambement par flexion dans la direction y ou z est possible. Vous pouvez également définir des maintiens latéraux supplémentaires afin de modéliser une structure proche de la structure réelle. L'effet stabilisateur des pannes et des tôles peut de plus être pris en compte à l'aide de maintiens de rotation et de panneaux de cisaillement. RF-/STEEL EC3 détermine les élancements et les charge de flambement critique élastique en se basant sur les conditions limites. Le moment critique pour le déversement élastique requis pour l'analyse du déversement peut être déterminé automatiquement ou spécifié manuellement. Le logiciel prend en compte le point d'application des charges transversales, qui exerce un effet crucial sur la résistance en torsion.
RF-/STAHL EC3 führt auch den Brandschutznachweis nach EN 1993-1-2 [2]. Die Bemessung erfolgt dabei nach dem vereinfachten Berechnungsverfahren auf der Tragfähigkeitsebene.Als Brandschutzmaßnahmen können Bekleidungen mit verschiedenen physikalischen Eigenschaften gewählt werden.
L'état limite de service représente une vérification importante pour les structures présentent des sections élancées. Hierzu können Lastfälle, Last- und Ergebniskombinationen den verschiedenen Bemessungssituationen zugewiesen werden. Die Grenzverformungen sind über den Nationalen Anhang voreingestellt und können bei Bedarf angepasst werden. Zudem ist es möglich, Bezugslängen und Überhöhungen vorzugeben, die im Nachweis entsprechend berücksichtigt werden.
Mit RF-/STAHL EC3 lassen sich auch Bauteile aus nichtrostendem Stahl gemäß EN 1993-1-4 [4] nachweisen.
Wenn eine Lizenz für die Modulerweiterung "RF-/STAHL Kaltgeformte Profile" vorliegt, ist auch die Bemessung kaltgeformter Bauteile nach EN 1993-1-3 [3] möglich.
Ce module additionnel permet d'optimiser automatiquement les sections avec possibilité d'exporter les profilés modifiés vers RFEM ou RSTAB. Des cas de projet distincts aident à analyser de manière flexible chaque composant d'une structure, même complexe.
Tout comme les autres modules additionnels Dluba, RF-/STEEL EC3 est entièrement intégré aux logiciels RFEM et RSTAB. Les données d'entrée utilisées pour la vérification sont donc prédéfinies dès le lancement du module additionnel. Nach der Bemessung kann die grafische Oberfläche des Hauptprogramms zur Auswertung der Ergebnisse genutzt werden. Les résultats de la vérification entière peuvent être présentés de manière cohérente et aisément consultable car ils sont inclus dans le rapport d'impression général.
Ce manuel présente les extensions de module pour RF-/STEEL EC3 :
- RF-/STAHL Wölbkrafttorsion
- RF-/STAHL Plastizität
- RF-/STAHL Kaltgeformte Profile
Nous espérons que travailler avec RF-/STEEL EC3 vous sera agréable et profitable.
Votre équipe Dlubal Software
Littérature
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
