Dlubal Center служит центральным средством управления сериями компонентов, доступных в дополнительном модуле Компоненты. С помощью Dlubal Center можно выбирать существующие серии компонентов, фильтровать их и предоставлять для использования в модели.
Серии компонентов в Dlubal Center

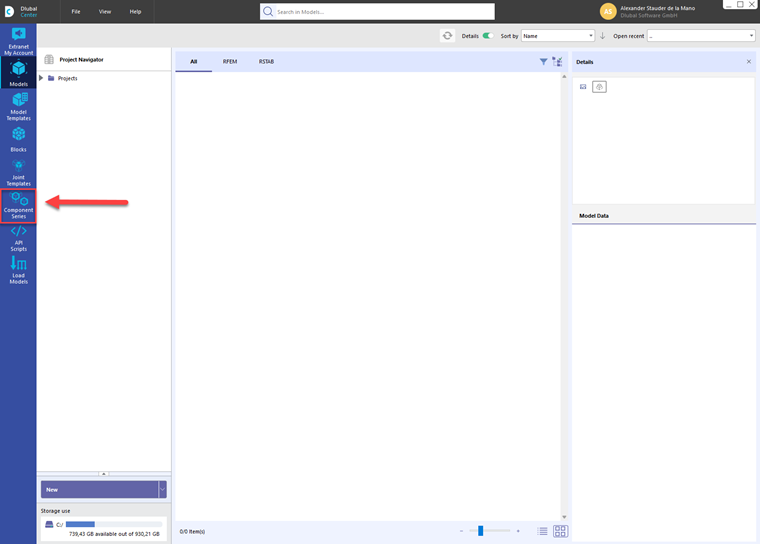

Вы можете открыть Dlubal Center с помощью кнопки
на панели инструментов.
Затем в панели слева выберите категорию Серии компонентов.
В качестве альтернативы вы можете открыть диалог непосредственно через Навигатор данных (см. рисунок Вызов Dlubal Center в Навигаторе данных).
В Dlubal Center отображаются все доступные серии компонентов. Помимо серий компонентов, предоставляемых Dlubal, здесь также могут отображаться пользовательские серии компонентов, которые были ранее созданы и сохранены пользователем.
Фильтрация серий компонентов
В левой части Dlubal Center доступны различные возможности фильтрации для серий компонентов. Они представляют собой ряды (типы) с однотипными компонентами. Серии компонентов можно фильтровать, среди прочего, по Производителю или Материалу. Это позволяет целенаправленно сузить выбор, особенно при работе с обширными Библиотеками.
.png?mw=760&hash=e5940149d3f7af8b243838daed6e22ba5ae5322b)

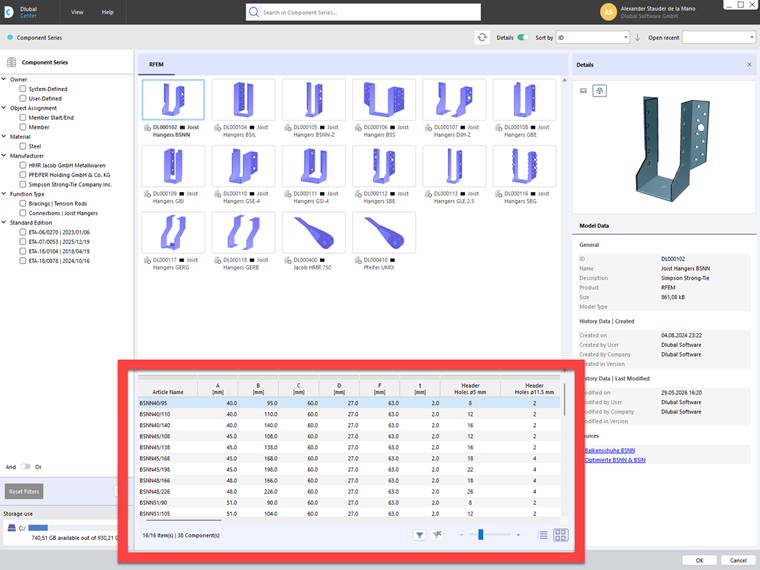

Выбор компонента
Если вы выберете серию компонентов в верхней средней части, ниже в виде таблицы будут перечислены содержащиеся в ней Компоненты. Для каждого Компонента отображаются соответствующие Параметры. К ним относятся, например, геометрические размеры, Несущие способности или другие Свойства, которые важны для Моделирования и Расчётной проверки.
Дополнительную информацию о принципе работы Dlubal Center вы найдете в главе Dlubal Center руководства по RFEM и на нашем веб-сайте.
