Результаты расчёта аддона Компоненты позволяют оценить расчёт компонентов, используемых в модели. После выполнения расчёта проверки автоматически выполняются с использованием внутренних сил модели RFEM, а результаты наглядно отображаются в таблицах результатов.
Вывод результатов включает, среди прочего:
- серии компонентов, содержащиеся в модели,
- отдельные компоненты, включая их статус расчёта,
- выбранные расчётные ситуации,
- компоненты, подлежащие расчёту, а также
- результаты проверок в соответствии с соответствующим типом назначения (например, в начале стержня, в конце стержня или вдоль стержня).
Вывод результатов
После выполнения расчёта результаты доступны вместе с результатами основной программы и других аддонов. Результаты можно оценить с помощью таблиц результатов.
Наиболее важными таблицами являются:
- Серии компонентов
- Показывает все серии компонентов, используемые в модели
- Компоненты
- Перечисляет все компоненты модели. При необходимости расчёт для отдельных компонентов можно активировать или деактивировать
- Расчётные ситуации
- Содержит расчётные ситуации, используемые для расчёта. Отдельные расчётные ситуации можно исключить из расчёта
- Объекты для расчёта
- Показывает все компоненты или места установки, учитываемые при расчёте

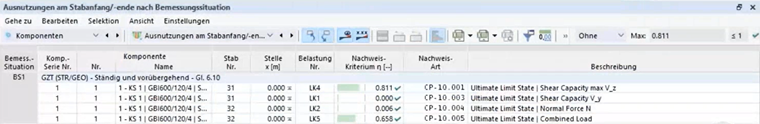

После выполнения расчёта результаты проверок отображаются отдельно в соответствии с соответствующим типом назначения, например, для компонентов в начале стержня, в конце стержня или вдоль стержня.
Управление выводом

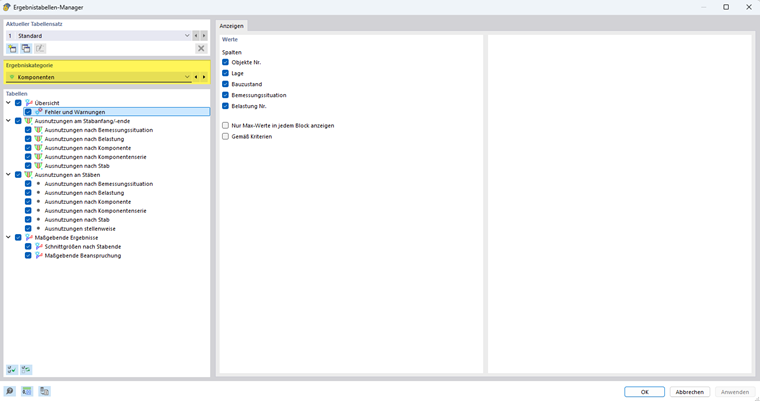

С помощью кнопки
открывается диалог «Менеджер таблиц результатов». В нём можно управлять тем, какие таблицы и вкладки отображаются. Кроме того, имеются возможности выбора строк и столбцов, видимых в отдельных таблицах.
Дополнительную информацию об управлении выводом результатов можно найти в главе Оценка результатов руководства по RFEM.
