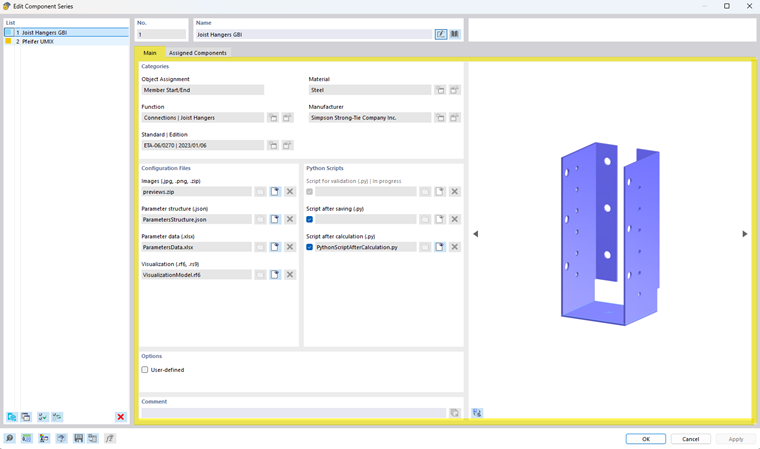

Этот раздел служит для группировки и соответствующей фильтрации в Dlubal Center.
Привязка к объекту
Тип объекта, которому назначается серия компонентов
Функция
Тип функции выбранной серии компонентов
Стандарт для расчёта
Стандарт для расчёта выбранной серии компонентов
Материал
Материал выбранной серии компонентов
Производитель
Производитель выбранной серии компонентов
Конфигурационные файлы
Изображения
Файлы изображений содержат изображения для предварительного просмотра серий компонентов
Структура параметров
Файл Json, содержащий структуру параметров диалогового окна компонента
Файл Json связывает файл Excel с расчётом, чтобы отдельные параметры можно было присвоить переменной.
Данные параметров
Файл Excel с наиболее важными параметрами серии компонентов
Визуализация
Дополнительный файл RFEM 6 для детальной визуализации в рабочем окне RFEM
Компонент можно создать и без файла визуализации.
Скрипты Python
Скрипт после вычисления
Выполняет расчётные проверки, определённые в серии компонентов, на основе соответствующих параметров и внутренних сил и передаёт результаты в RFEM
Скрипт после сохранения
Адаптирует модель в соответствии с выбранными компонентами (например, создавая шарниры или изменяя сечения, материалы и жёсткости соединений) и выполняется при подтверждении диалогового окна компонента
Скрипт валидации
Проверяет перед использованием компонента, соблюдены ли предварительные условия, необходимые для его применения (например, в отношении материала или допустимых геометрических размеров)
Инфо
Скрипты Python Скрипт после сохранения и Скрипт валидации являются необязательными и могут быть отключены, так что будет выполняться только расчётная проверка. Однако изменения, уже внесённые в модель с помощью Скрипта после сохранения, не отменяются автоматически, если скрипт впоследствии отключается.
Опции
Флажок «Пользовательский» даёт возможность создавать собственные серии компонентов с пользовательскими компонентами. Эта возможность описана в главе Пользовательские компоненты.
