O Centro Dlubal serve como gestão central das séries de componentes disponíveis no módulo Componentes. Através do Centro Dlubal, as séries de componentes existentes podem ser selecionadas, filtradas e disponibilizadas para utilização no modelo.
Séries de componentes no Centro Dlubal

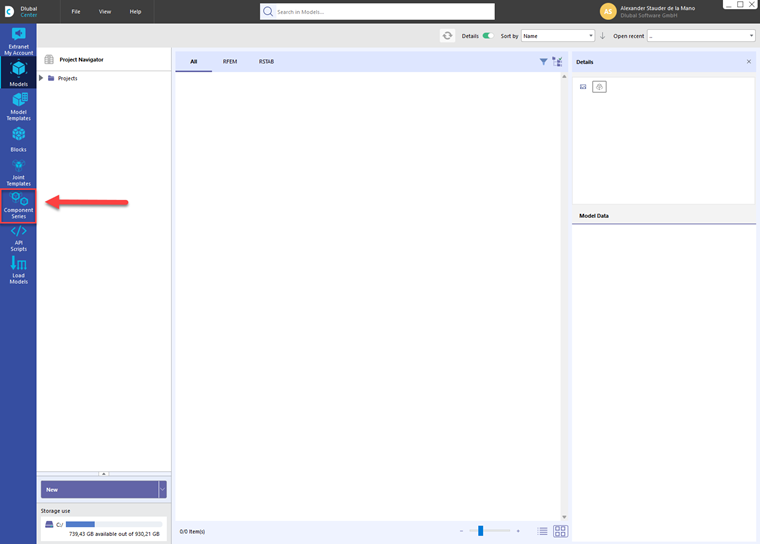

Pode abrir o Centro Dlubal com o botão
na barra de ferramentas.
Em seguida, defina a categoria Séries de componentes na barra à esquerda.
Em alternativa, pode abrir o diálogo diretamente através do Navegador Dados (ver imagem Abertura do Centro Dlubal no Navegador Dados).
No Centro Dlubal são apresentadas todas as séries de componentes disponíveis. Para além das séries de componentes fornecidas pela Dlubal, também podem aparecer aqui séries de componentes personalizadas que foram previamente criadas e guardadas pelo utilizador.
Filtrar séries de componentes
Na área esquerda do Centro Dlubal estão disponíveis várias opções de filtro para as Séries de componentes. Estas representam séries (tipos) com componentes semelhantes. As séries de componentes podem ser filtradas, entre outros, por Fabricante ou Material. Desta forma, a seleção pode ser limitada de forma direcionada, especialmente em Bibliotecas extensas.
.png?mw=760&hash=e5940149d3f7af8b243838daed6e22ba5ae5322b)
Selecionar componente

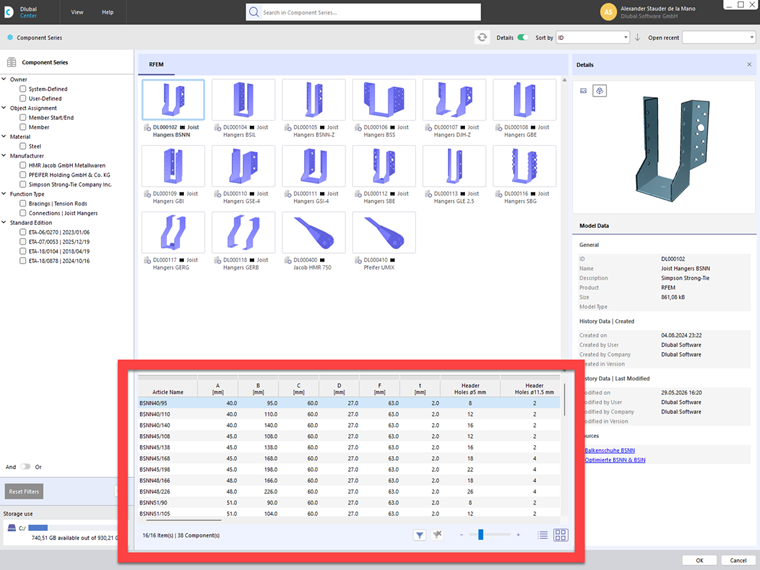

Quando seleciona uma série de componentes na parte superior da área central, os Componentes contidos são listados abaixo em forma de tabela. Para cada componente são apresentados os Parâmetros associados. Estes incluem, por exemplo, as Dimensões geométricas, Capacidades de carga ou outras propriedades que são relevantes para a Modelagem e Verificação.
Pode encontrar mais informações sobre o funcionamento do Centro Dlubal no capítulo Centro Dlubal do manual do RFEM e no nosso Website.
