Le Centre Dlubal sert de gestion centrale des séries de composants disponibles dans l'Add-On Composants. Le Centre Dlubal permet de sélectionner, de filtrer et de mettre à disposition des séries de composants existantes pour leur utilisation dans le modèle.
Séries de composants dans le Centre Dlubal
Vous pouvez ouvrir le Centre Dlubal avec le bouton
dans la barre d'outils.

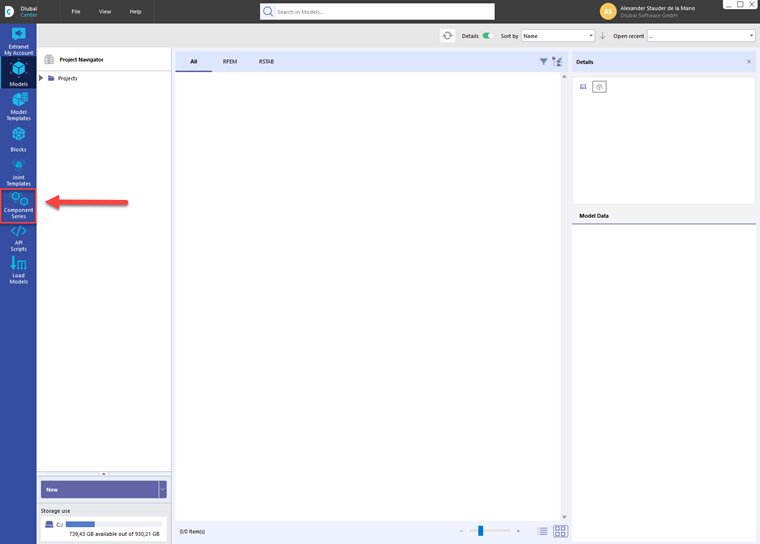

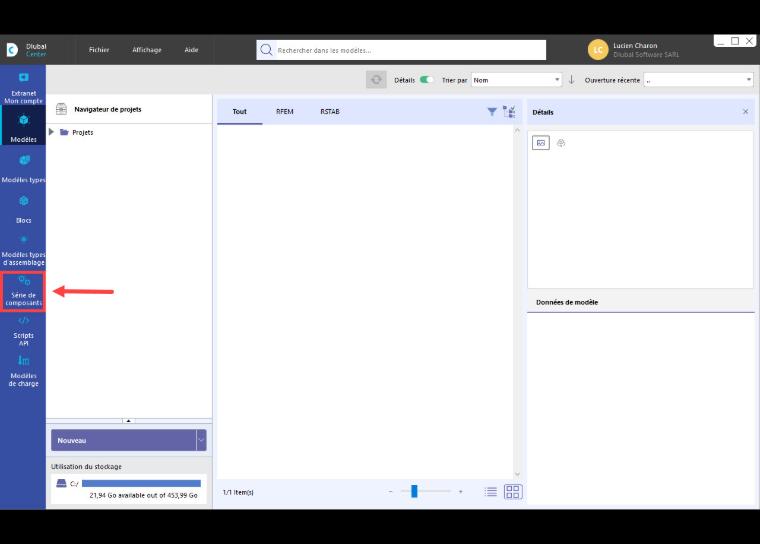

Réglez ensuite la catégorie Séries de composants dans la barre de gauche.
Vous pouvez également ouvrir la boîte de dialogue directement via le Navigateur de données (voir l'image Ouverture du Centre Dlubal dans le Navigateur de données).
Toutes les séries de composants disponibles sont affichées dans le Centre Dlubal. Outre les séries de composants fournies par Dlubal, des séries de composants personnalisées, créées et enregistrées précédemment par l'utilisateur, peuvent également apparaître ici.
Filtrer les séries de composants
Dans la partie gauche du Centre Dlubal, différentes options de filtrage sont disponibles pour les Séries de composants. Elles représentent des séries (types) de composants similaires. Les séries de composants peuvent être filtrées, entre autres, par fabricant ou par matériau. Cela permet de restreindre la sélection de manière ciblée, en particulier dans les bibliothèques volumineuses.
.png?mw=760&hash=e5940149d3f7af8b243838daed6e22ba5ae5322b)
Sélectionner un composant

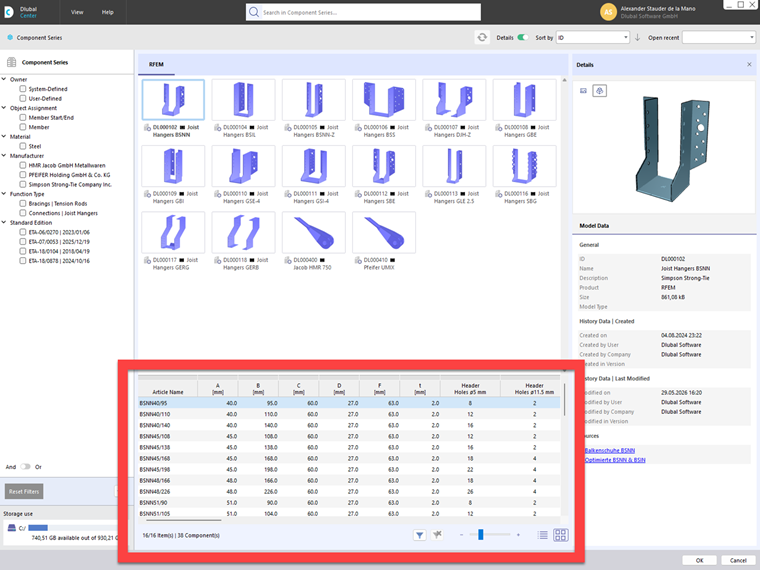

Lorsque vous sélectionnez une série de composants en haut dans la partie centrale, les Composants qu'elle contient sont listés en dessous sous forme de tableau. Pour chaque composant, les paramètres correspondants sont affichés. Il s'agit par exemple des dimensions géométriques, des capacités portantes ou d'autres propriétés pertinentes pour la modélisation et la vérification.
Vous trouverez plus d'informations sur le fonctionnement du Centre Dlubal dans le chapitre Centre Dlubal du manuel RFEM et sur notre site Web.
