Вкладка «Основы»

Настройки на вкладке Основные разделены на несколько областей.

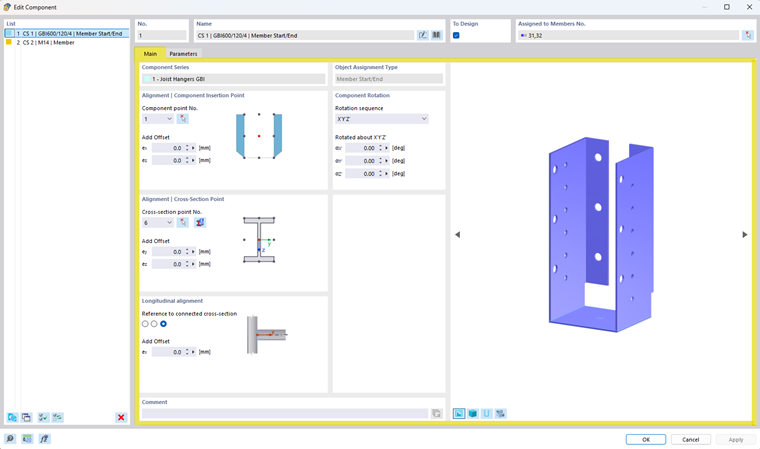

Настройки Компонент | Вкладка Основы

Серия компонентов

В этой области отображается серия компонентов, из которой происходит выбранный компонент.

Тип привязки к объекту

Тип привязки к объекту определяет, к какому объекту модели будет привязан компонент.

В зависимости от серии компонентов возможны, например, следующие привязки:

• Стержень
• Начало стержня
• Конец стержня
• Начало/конец стержня

Тип привязки к объекту задается серией компонентов и определяет доступные поля ввода, а также положение компонента в модели.

Поворот компонента

С помощью настроек поворота компонента можно изменить ориентацию компонента.

Доступны следующие параметры:

• Последовательность поворотов
  • Выбор порядка выполнения поворотов (например, X'Y'Z')
• Повороты
  • αX'
  • αY'
  • αZ'

Углы можно задавать в градусах.

Выравнивание | Точка вставки компонента

В этом разделе задается точка вставки компонента относительно привязанного объекта. Доступны следующие настройки:

• Точка компонента №
  • Выбор точки вставки компонента:
    • Путем выбора на изображении предварительного просмотра или с помощью списка выбора
• Добавить смещение
  • Определение дополнительного смещения компонента с помощью координат:
    • e_x
    • e_z

На схематическом изображении показана выбранная точка вставки компонента.

Выравнивание | Точка сечения

В этом разделе задается положение компонента относительно сечения привязанного стержня.

Доступны следующие настройки:

• Точка сечения №
  • Выбор заданной контрольной точки сечения
    • Путем выбора на изображении предварительного просмотра или с помощью списка выбора
• Добавить смещение
  • Дополнительное смещение в направлениях:
    • e_y
    • e_z

С помощью кнопки можно также напрямую перейти к параметрам сечения.

На схематическом изображении показано положение выбранной точки сечения.

Продольное выравнивание

Продольное выравнивание определяет ориентацию компонента вдоль привязанного стержня.

Здесь можно указать, к какому присоединенному сечению должен относиться компонент. Дополнительно можно задать смещение в направлении стержня с помощью параметра e_x.
