El Dlubal Center sirve como administración central de las series de componentes disponibles en el Add-On Componentes. A través del Dlubal Center, se pueden seleccionar, filtrar y preparar series de componentes existentes para su uso en el modelo.
Series de componentes en el Dlubal Center

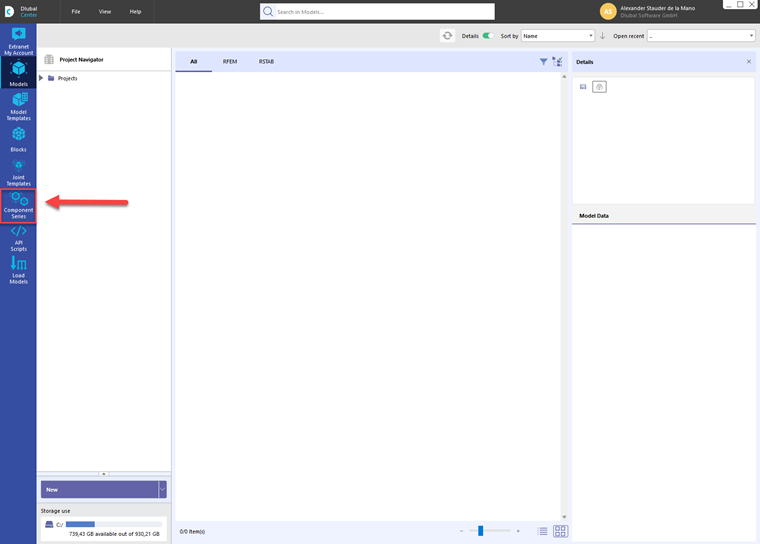

Puede abrir el Dlubal Center con el botón
en la barra de herramientas.
Luego, seleccione la categoría Series de componentes en la barra de la izquierda.
Alternativamente, puede abrir el diálogo directamente a través del Navegador de datos (ver la imagen Abrir el Dlubal Center en el Navegador de datos).
En el Dlubal Center se muestran todas las series de componentes disponibles. Además de las series de componentes proporcionadas por Dlubal, aquí también pueden aparecer series de componentes definidas por el usuario que fueron creadas y guardadas previamente por el usuario.
Filtrar series de componentes
En el área izquierda del Dlubal Center hay varias opciones de filtrado disponibles para las Series de componentes. Representan filas (tipos) con componentes del mismo tipo. Las series de componentes se pueden filtrar, entre otros, por Fabricante o Material. De esta manera, la selección se puede limitar de forma específica, especialmente en bibliotecas extensas.
.png?mw=760&hash=e5940149d3f7af8b243838daed6e22ba5ae5322b)
Seleccionar componente

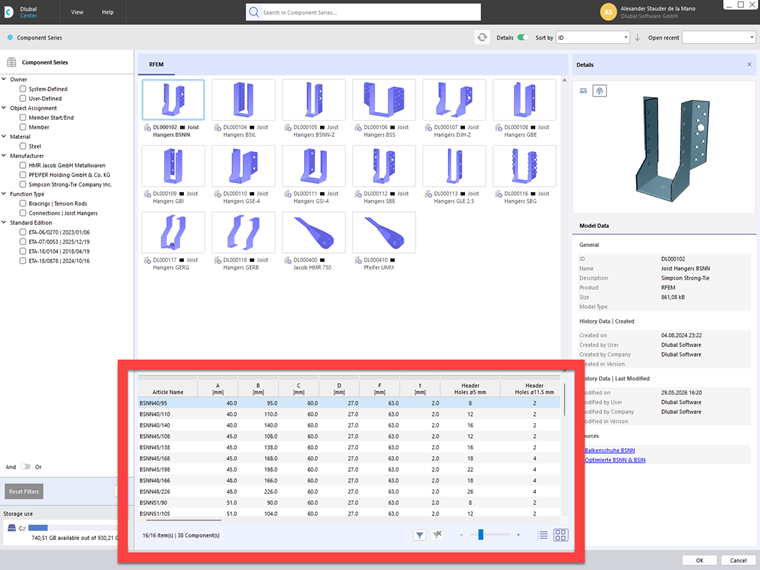

Si selecciona una serie de componentes en la parte superior central, los Componentes que contiene se enumerarán en forma de tabla debajo. Para cada componente se muestran los Parámetros asociados. Estos incluyen, por ejemplo, las dimensiones geométricas, las Capacidades de carga u otras propiedades que son relevantes para el Modelado y la Verificación.
Encontrará más información sobre el funcionamiento del Dlubal Center en el capítulo Dlubal Center del manual de RFEM y en nuestro sitio web.
