Dlubal Centrum

Dlubal Center slouží jako centrální správa sérií komponent dostupných v addonu Komponenty. Prostřednictvím Dlubal Center lze vybírat, filtrovat a zpřístupňovat existující série komponent pro použití v modelu.

Série komponent v Dlubal Center

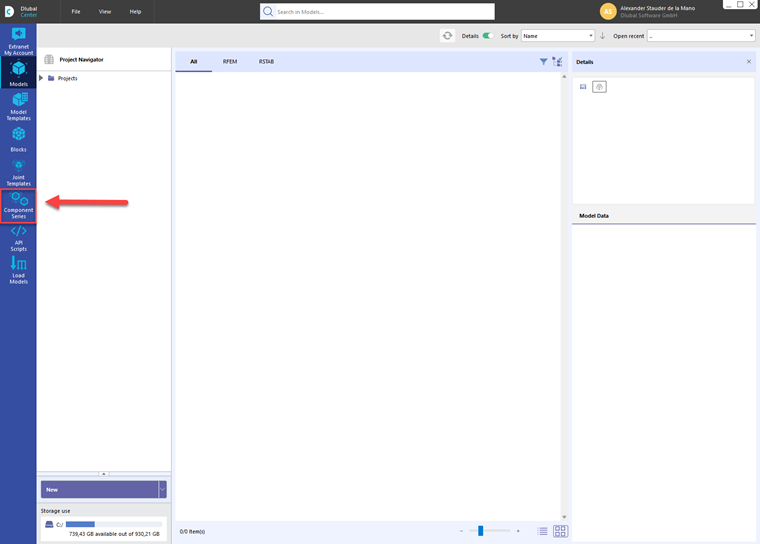

Dlubal Center můžete vyvolat tlačítkem na panelu nástrojů.

Tlačítko 'Dlubal centrum'

Poté v levém panelu nastavte kategorii Série komponent.

Řady komponent v Dlubal Center

Alternativně lze dialog vyvolat přímo prostřednictvím Navigátoru Data (viz obrázek Vyvolání Dlubal Center v Navigátoru Data).

V Dlubal Center se zobrazí všechny dostupné série komponent. Kromě sérií komponent poskytovaných společností Dlubal se zde mohou objevit i uživatelem definované série komponent, které byly předtím uživatelem vytvořeny a uloženy.

Filtrování sérií komponent

V levé části Dlubal Center jsou k dispozici různé možnosti filtrování pro Série komponent. Představují řady (typy) s komponentami stejného druhu. Série komponent lze filtrovat mimo jiné podle Výrobce nebo Materiálu. Tím lze výběr cíleně omezit, zejména u rozsáhlých Knihoven.

Možnosti filtrování pro řady komponent v Centru

Výběr komponenty

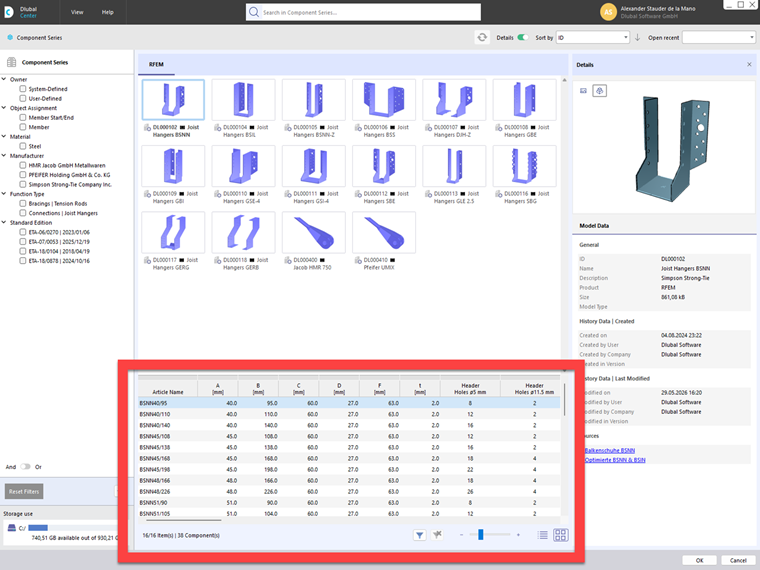

Pokud v horní části prostředního panelu vyberete sérii komponent, zobrazí se níže obsažené Komponenty ve formě tabulky. Pro každou komponentu se zobrazí příslušné Parametry. Patří sem například geometrické rozměry, Únosnosti nebo další vlastnosti, které jsou relevantní pro Modelování a Posouzení.

Přehled parametrů komponent

Více informací o fungování Dlubal Center naleznete v kapitole Dlubal Center příručky pro RFEM a na našich webových stránkách.
