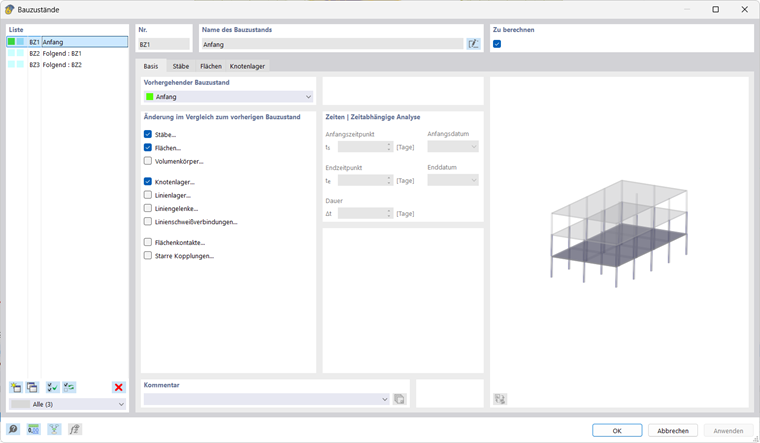

V dialogu Fáze výstavby můžete vytvořit jednotlivé fáze výstavby ( BC ) a přiřadit jim konstrukční objekty, které jsou k dispozici v modelu podle postupu výstavby.
Seznam
'Seznam' spravuje všechny fáze výstavby modelu. Mit der Schaltfläche
am Ende der Liste können Sie einen neuen Bauzustand hinzufügen. Die übrigen Schaltflächen ermöglichen es, Bauzustände zu kopieren, zu löschen oder in der Liste schnell auszuwählen. Sie sind in der Tabelle
Liste von Objekttypen
des RFEM-Handbuchs beschrieben.
Základní údaje
Im Register Basis legen Sie die zeitliche Einordnung des Bauzustandes im Bauablauf fest und geben an, welche Modellobjekt-Typen sich jeweils ändern.
Pokračování ve fázi výstavby
Dieser Abschnitt steuert, in welcher Reihenfolge die einzelnen Bauzustände als Phasen des Bauablaufs vorliegen.
Beim Öffnen des Dialogs 'Bauzustände' wird automatisch der Bauzustand BZ1 mit der Zustandseigenschaft Anfang angelegt. Wenn Sie mit der Schaltfläche
in der Liste einen weiteren Bauzustand definieren, wird der BZ1 automatisch als vorhergehender Bauzustand angesetzt. Bei jedem neuen Bauzustand ist somit die Nummer des vorherigen BZ als Referenz voreingestellt. Folgt beispielsweise BZ8 auf den Bauzustand BZ7, so dient der Eintrag 'BZ7 - Folgend: BZ6' in der Liste als Referenz. Der neue Bauzustand BZ8 erhält die Bezeichnung 'Folgend: BZ7'.
Sie können die Folge der Bauzustände an die Gegebenheiten des Bauablaufs anpassen und die voreingestellte Nummer jederzeit ändern. In der Liste des aktuellen Bauzustandes stehen alle vorhergehenden Bauzustände zur Auswahl. So können Sie beispielsweise Alternativfälle untersuchen.
Změnnit porovnávanou fázi výstavby na předchozí
Haken Sie in diesem Abschnitt die Kategorien der Strukturobjekte an, für die sich im aktuellen Bauzustand eine Änderung ergibt. Wenn beispielsweise eine Fläche hinzugefügt wird, so aktivieren Sie das Kontrollfeld 'Flächen'. Mit dem Anhaken wird das Register 'Flächen' ergänzt, in dem Sie die Nummer der Fläche angeben und weitere flächenbezogene Einstellungen vornehmen können (siehe Bild Flächen hinzufügen und deaktivieren ).
Stäbe / Flächen / Volumenkörper / ...
Die weiteren Register sind abhängig von den Strukturobjekt-Typen, die Sie im Abschnitt 'Änderung im Vergleich zum vorherigen Bauzustand' ausgewählt haben. Dort können Sie jeweils den Status der Objekte ändern (siehe Kapitel Objekte hinzufügen oder deaktivieren) sowie deren Eigenschaften anpassen (siehe Kapitel Eigenschaften der Objekte modifizieren).
Times | Časově závislá analýza
Die Eingabefelder dieses Abschnitts sind zugänglich, wenn das Analyse-Add-On Zeitabhängige Analyse (TDA) bei den Modell-Basisangaben aktiviert ist. Damit können Sie den Einfluss aus Kriechen berücksichtigen. Das Funktionsprinzip ist im Handbuch Zeitabhängige Analyse beschrieben.
