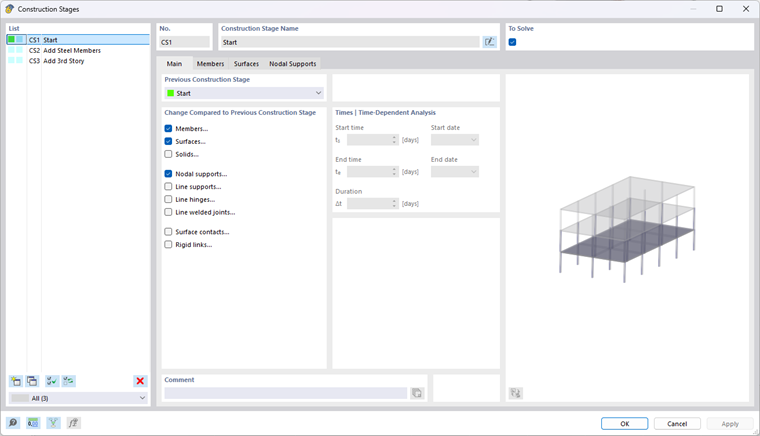

No diálogo Estados de construção, você pode criar os estados de construção (EC) individuais e atribuir os objetos estruturais a cada um deles, conforme o progresso da construção presente no modelo.
Lista
Na Lista, todos os estados de construção do modelo são geridos. Com o botão
no final da lista, você pode adicionar um novo estado de construção.
Os outros botões permitem copiar estados de construção
, excluir
, ou selecionar rapidamente
. Eles são descritos na tabela
Lista de tipos de objetos
do manual RFEM.
A calcular
Você pode pular um estado de construção durante o cálculo desativando a caixa de seleção A calcular para o estado de construção selecionado. No entanto, observe que também pode ser possível que estados de construção subsequentes não sejam mais calculados.
Base
Na aba Base, você define a posição temporal do estado de construção na sequência de construção e especifica quais tipos de objetos estruturais mudam em cada caso.
Estado de construção anterior
Esta seção controla a ordem dos estados de construção individuais na sequência de construção.
Na primeira vez que o diálogo 'Estados de construção' é aberto, o estado de construção 'EC1' com a propriedade de estado 'Início' é automaticamente criado. Se você definir um novo estado de construção na lista com o botão
, 'EC1' será automaticamente definido como o estado de construção anterior.
Para cada novo estado de construção, o EC anterior é pré-definido como referência. Por exemplo, se um "Estado de construção 4" deve seguir um "Estado de construção 3", a entrada 'EC3 - Seguinte: EC2' serve como referência. O novo estado de construção 'EC4' recebe a designação 'Seguinte: EC3'.
Você pode ajustar a sequência dos estados de construção para se adequar às condições da sequência de construção e pode alterar o número pré-definido a qualquer momento. Na lista do estado de construção atual, todos os estados de construção anteriores estão disponíveis para seleção. Assim, você pode investigar sequências de construção alternativas ou representar sequências de construção paralelas.
Alteração em relação ao estado de construção anterior
Marque nesta seção as categorias de objetos estruturais que sofreram alteração no estado de construção atual. Por exemplo, se uma superfície for adicionada, ative o campo de seleção 'Superfícies'. Ao marcar, será adicionada a aba 'Superfícies'. Lá você pode especificar o número da superfície e fazer ajustes adicionais relacionados à superfície.
Tempos | Análise dependente do tempo
Os campos de entrada desta seção estão acessíveis se o add-on de análise Análise Dependente do Tempo (TDA) estiver ativado nas configurações básicas do modelo (licença necessária). Com isso, você pode considerar o efeito do encolhimento. O princípio operacional é descrito no Manual do Add-On.
Barras / Superfícies / Corpos de volume / etc.
As outras abas dependem dos tipos de objetos estruturais que você seleciona na seção 'Alteração em relação ao estado de construção anterior'. Nessas abas, você pode alterar o status dos objetos (veja o capítulo Adicionar ou desativar objetos) ou ajustar suas propriedades (veja o capítulo Modificar propriedades dos objetos).
