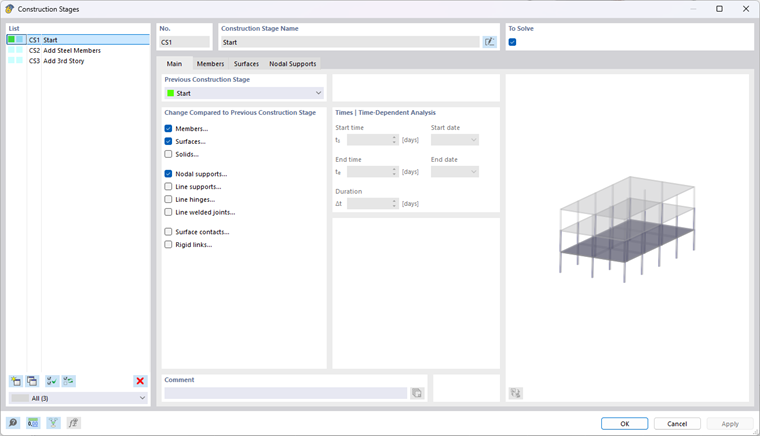

En el diálogo Estados de construcción, puede crear los estados de construcción individuales (EC) y asignar los objetos estructurales que estén presentes en el modelo según el progreso de la construcción.
Lista
En la Lista se gestionan todos los estados de construcción del modelo. Con el botón
al final de la lista, puede agregar un nuevo estado de construcción.
Los otros botones permiten copiar
, eliminar
o seleccionar rápidamente
estados de construcción. Estos se describen en la tabla
Lista de tipos de objetos
del manual de RFEM.
A calcular
Puede omitir un estado de construcción en el cálculo desactivando la casilla de verificación A Calcular para el estado de construcción seleccionado. Sin embargo, tenga en cuenta que los estados de construcción subsiguientes pueden no calcularse.
Base
En la pestaña Base, establece la ubicación temporal del estado de construcción en el proceso de construcción e indica qué tipos de objetos estructurales cambian en cada uno.
Estado de construcción anterior
Esta sección controla el orden de los estados de construcción en el proceso.
Cuando abre por primera vez el diálogo 'Estados de construcción', el estado de construcción 'EC1' con la propiedad de estado 'Inicio' se crea automáticamente. Si define otro estado de construcción en la lista con el botón
, 'EC1' se establece automáticamente como el estado de construcción anterior.
Para cada nuevo estado de construcción, el EC anterior se preestablece como referencia. Por ejemplo, si un "Estado de construcción 4" debe seguir a un "Estado de construcción 3", la entrada 'EC3 - Siguiente: EC2' sirve como referencia. El nuevo estado de construcción 'EC4' recibe la denominación 'Siguiente: EC3'.
Puede ajustar la secuencia de los estados de construcción a las condiciones del proceso de construcción y cambiar el número preestablecido en cualquier momento. En la lista del estado de construcción actual, todos los estados de construcción anteriores están disponibles para seleccionar. De este modo, puede examinar flujos de construcción alternativos o representar flujos de construcción paralelos.
Cambio en comparación con el estado de construcción anterior
En esta sección, marque las categorías de objetos estructurales para las cuales hay un cambio en el estado de construcción actual. Por ejemplo, si se añade una superficie, active la casilla de verificación 'Superficies'. Al marcar la opción, se agregará la pestaña 'Superficies', donde puede especificar el número de la superficie y realizar otras configuraciones relacionadas con superficies.
Tiempos | Análisis dependiente del tiempo
Los campos de entrada de esta sección están accesibles si la opción adicional de análisis Análisis dependiente del tiempo (TDA) está activada en las configuraciones básicas del modelo (se requiere licencia). Esto le permite considerar la influencia del reflujo. El principio de funcionamiento se describe en el Manual del Add-On.
Barras / Superficies / Cuerpos volumétricos / etc.
Las pestañas adicionales dependen de los tipos de objetos estructurales que seleccione en la sección 'Cambio en comparación con el estado de construcción anterior'. En estas pestañas, puede cambiar el estado de los objetos (consulte el capítulo Agregar o desactivar objetos) o ajustar sus propiedades (consulte el capítulo Modificar propiedades de los objetos).
