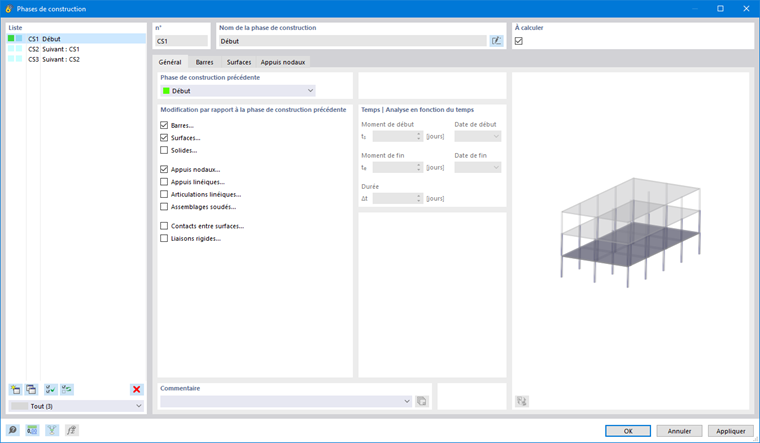

La boite de dialogue Phases de construction permet de créer les différentes phases de construction (CS) et d’assigner les objets structurels présents dans le modèle en accord avec l’avancement des travaux.
Liste
Toutes les phases de construction du modèle sont gérées dans la Liste. Le bouton
en fin de liste permet d’ajouter une nouvelle phase de construction.
Les autres boutons permettent de copier
, de supprimer
ou de sélectionner rapidement
des phases de construction. Ils sont décrits dans le tableau
Liste des types d’objets
du manuel RFEM.
À calculer
Vous pouvez passer une phase de construction lors du calcul en décochant la case À calculer pour la phase de construction sélectionné. Veuillez noter cependant que les phases de construction suivantes peuvent également ne plus être calculées.
Général
L’onglet Général permet de définir la classification temporelle de la phase de construction dans le processus de construction et d’indiquer quels types d’objets structurels sont modifiés.
Phase de construction précédente
Cette section contrôle l’ordre des différentes phases de construction dans le processus de construction.
Lors de la première ouverture de la boite de dialogue « Phases de construction », la phase de construction « CS1 » est automatiquement créée avec la propriété « Début ». Si vous définissez une autre phase de construction dans la liste à l’aide du bouton
, « CS1 » est automatiquement définie comme la phase de construction précédente.
Pour chaque nouvelle phase de construction, la CS précédente est définie par défaut comme référence. Par exemple, si la phase de construction 4 doit suivre la phase de construction 3, l’entrée « CS3 - Suivant : CS2 » sert de référence. La nouvelle phase de construction « CS4 » reçoit la désignation « Suivant : CS3 ».
Vous pouvez adapter l’ordre des phases de construction aux exigences du processus de construction et modifier le numéro prédéfini à tout moment. Dans la liste de la phase de construction actuelle, toutes les phases de construction précédentes sont disponibles. Cela vous permet d’étudier des processus de construction alternatifs ou de représenter des processus parallèles.
Modification par rapport à la phase de construction précédente
Cochez dans cette section les catégories d’objets structurels pour lesquelles un changement intervient dans la phase de construction actuelle. Par exemple, si une surface est ajoutée, cochez la case « Surfaces ». En cochant la case, l’onglet « Surfaces » est ajouté. Vous pouvez y indiquer le numéro de la surface et effectuer d’autres réglages spécifiques aux surfaces.
Temps | Analyse en fonction du temps
Les champs de saisie de cette section sont accessibles si le module complémentaire Analyse en fonction du temps est activé dans les données de base du modèle (licence requise). Cela vous permet de prendre en compte l’influence du fluage. Le principe de fonctionnement est décrit dans le manuel du module complémentaire.
Barres / Surfaces / Solides / etc.
Les autres onglets dépendent des types d’objets structurels sélectionnés dans la section « Modification par rapport à la phase de construction précédente ». Dans ces onglets, vous pouvez changer le statut des objets (voir le chapitre Ajouter ou désactiver des objets) ou ajuster leurs propriétés (voir le chapitre Modifier les propriétés des objets).
