Grafické výsledky

Výsledky posouzení si můžete prohlédnout také graficky na modelu, což vám poskytne dobrý přehled o podmínkách každého spoje. Ujistěte se, že je stále aktivní pohled 'Detailní model přípoje' (v případě potřeby ho můžete nastavit pomocí v panelu nástrojů, viz Zobrazení podrobného modelu přípoje ). Zobrazení 'Drátového modelu' - symbolizované pomocí tlačítko - mělo by být stále nastaveno.

Navigátor a Ovládací panel

V navigátoru Výsledky ( zaškrtnutím příslušných políček lze nastavit grafické zobrazení výsledků pro jednotlivé typy komponent. Pro ocelový přípoj jsou důležité následující komponenty:

• Pruty a plechy
• Spojovací prostředky
• Svary

Grafické výsledky analýzy napětí-přetvoření

Ovládací panel má standardně pouze čtyři barvy. Znamenají:

	Žádné nebo jen malé využití
	Střední využití
	Vysoké využití
	Překročeno využití

Při použití Funkce mouse pro zvětšení oblasti okolo rohového uzlu č. 16 a trochu model natočte, uvidíte, že pruty a desky jsou modré, spojovací prostředky na čelní desce oranžové a svary zelené nebo modré (viz Grafické výsledky napětí-přetvoření Analýza). Okamžitě vidíme, že pro tento spoj jsou rozhodující šrouby.

Úprava barev

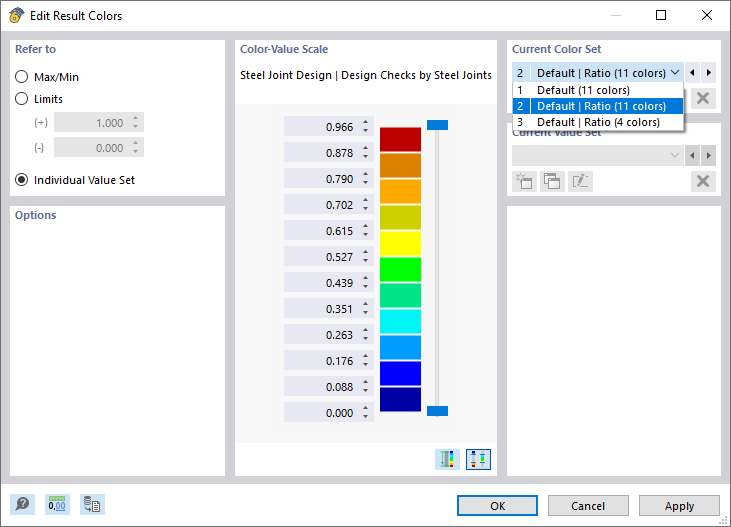

Dvakrát klikněte na jednu z barev v ovládacím panelu. V dialogu "Upravit barvy výsledků" vyberte Standard | Stupnice poměru (11 barev), která je běžná pro výsledky posouzení.

Změna sady barev

Kliknutím na tlačítko OK tuto stupnici barev použijeme.

Výběr komponent

Pokud v navigátoru deaktivujeme volbu Pruty a plechy , zobrazí se pouze výsledky pro šrouby a svary.

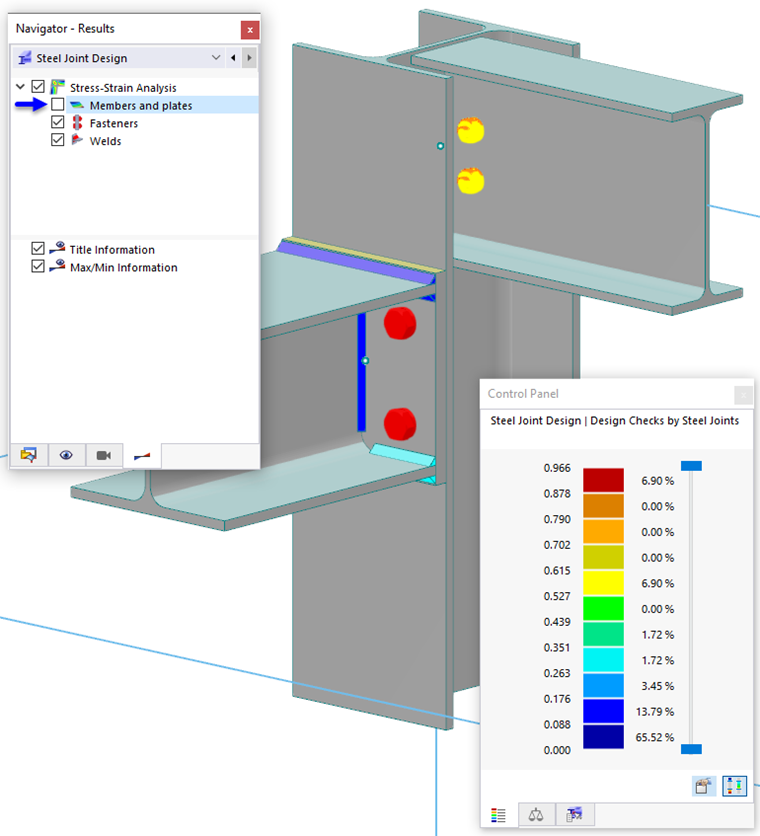

Využití spojovacích prostředků a svarů

Když model trochu natočíme, uvidíme, že červené šrouby rámového nosníku představují vysoké využití, zatímco žluté šrouby roštového nosníku střední využití. Svary mají relativně malá využití.

Nakonec opět zaškrtneme políčko Pruty a plechy v navigátoru pro obnovení výchozího nastavení.
