此外，用户还可以在模型中以图形方式检查验算结果，以便了解每个连接处的状况。 请确保'详细节点模型'视图仍然处于激活状态（如有必要，您可以通过
工具栏上的按钮，详见
显示详细的连接模型
)。 '线框模型'视图 – 由
按钮 – 应仍为设置状态。
导航器和控制面板
导航器-结果(
选项卡），您可以通过勾选或清除复选框来控制组件类型的图形结果显示。 以下分量与钢结构节点相关：
- 杆件和板
- 紧固件设置
- 焊缝验算
控制面板默认只有四种颜色。 其含义是：
|
没有利用率或利用率很低 |
|
中等利用率 |
|
利用率高 |
|
超出利用率 |

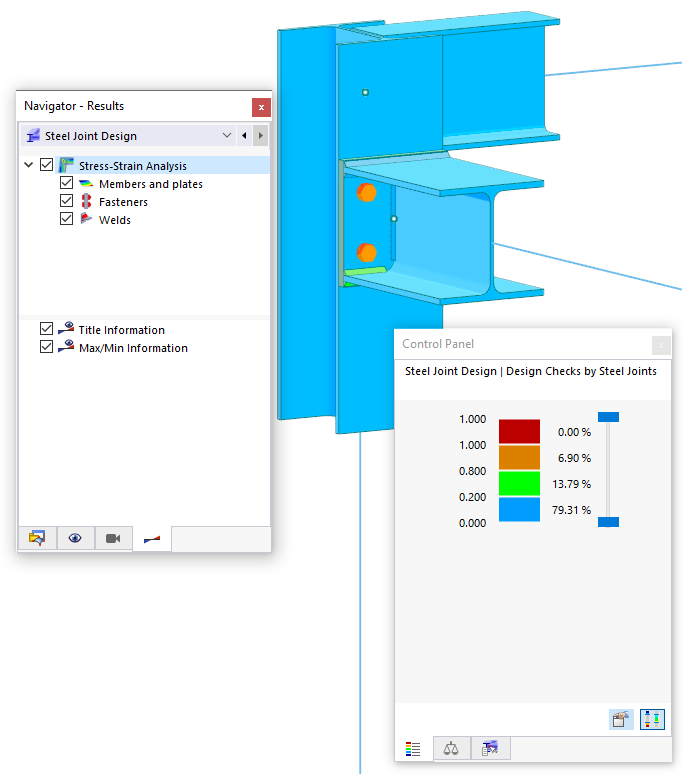

当您使用 鼠标 号用来放大第 3 个角节点周围的区域。将模型旋转一些，杆件和板为蓝色，紧固件为橙色，焊缝为绿色或蓝色。分析]] image)。 你可以立刻看出，螺栓对于这种连接起决定性作用。
修改颜色

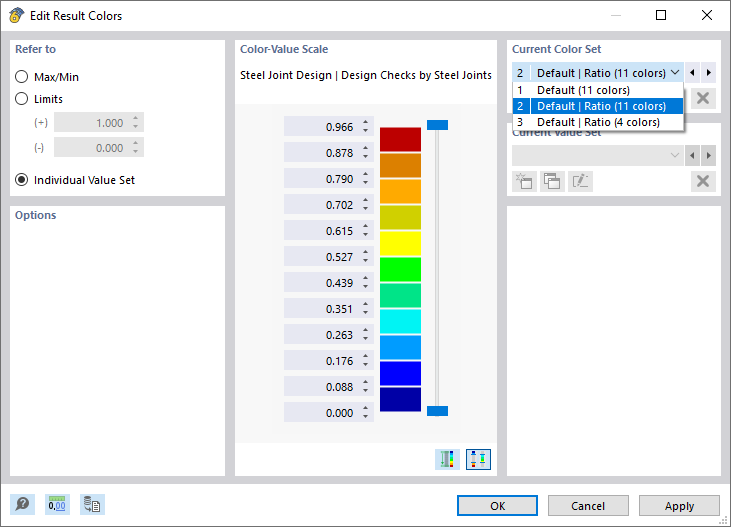

在控制面板中双击其中一种颜色。 在“编辑结果颜色”对话框中，选择默认 | 比例（11 种颜色）尺度，用于计算结果。
点击确定应用该色阶。
选择组件

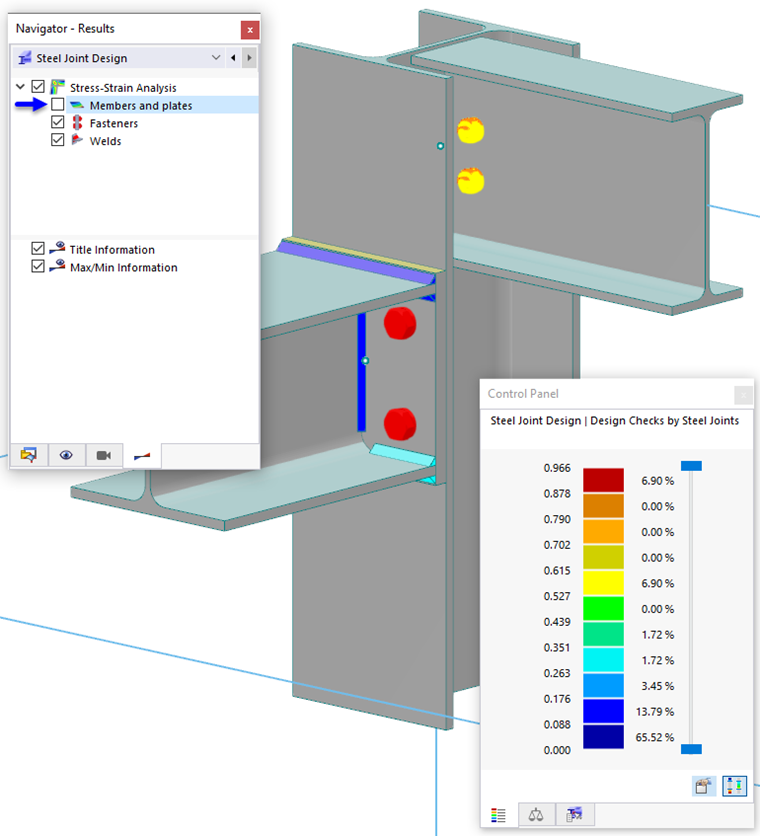

在导航器中停用杆件和板选项，以便只显示螺栓和焊缝的结果。
当模型继续旋转一点时，您会发现框梁的红色螺栓表示高设计利用率，而格栅梁的黄色螺栓表示中等利用率。 焊缝的利用率较低。
最后，再次勾选导航器中的杆件和板复选框，恢复默认设置。
