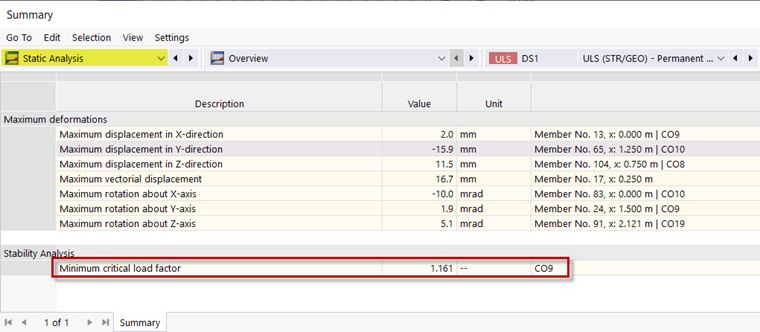

Расчет на устойчивость в RFEM 6 и RSTAB 9 позволяет рассчитать минимальный коэффициент критической нагрузки и полезные длины отдельных стержней. Вы также можете отобразить форму управляющего режима графически. Поскольку вы уже активировали расчет устойчивости при настройке мастера сочетаний, теперь вы также можете просмотреть результаты этого расчета. После расчета в таблице откроется категория ' Статический расчет ', в которой можно найти минимальный коэффициент критической нагрузки.

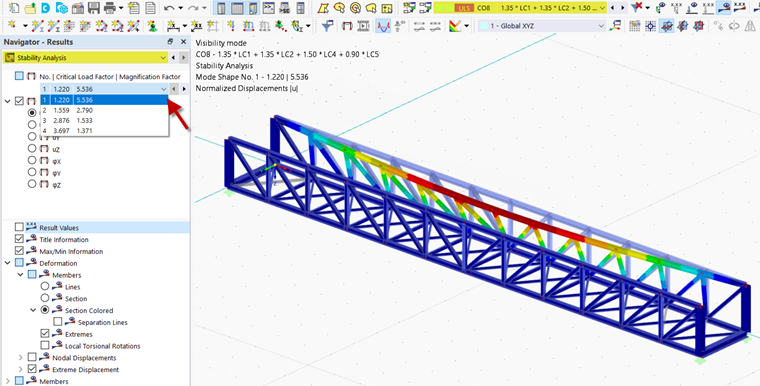

Этот критический коэффициент нагрузки возникает в сочетании нагрузок 8, которое вы можете выбрать на панели инструментов. Это даст вам результаты только для данного сочетания нагрузок. Если вы выберете 'анализ устойчивости' на вкладке 'Результаты' в навигаторе, вы сможете отобразить различные собственные формы.
Исправить нестабильность
Поскольку коэффициент критической нагрузки меньше единицы, мост в текущем состоянии примера нестабилен. Этого можно избежать, вставив поперечную раму в середине моста и, таким образом, уменьшив длину потери устойчивости.
Совет
Результаты расчета можно отобразить или скрыть с помощью кнопки
.
Для этого удалите шарниры на поперечной балке в середине моста из ферм и выберите ' стержень ' в качестве типа стержня для центральных стоек. Вы также можете изменить выравнивание стоек, указав 90 ° в качестве угла поворота в поле ' Сечение '.

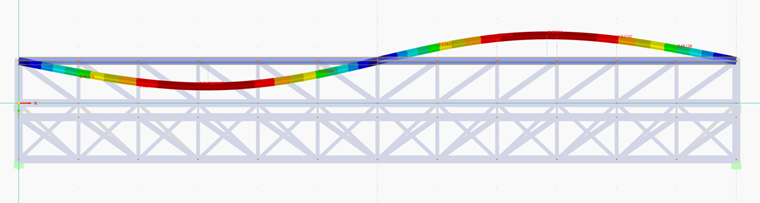

При пересчете расчетной ситуации 1 вы получите минимальный коэффициент критической нагрузки 1,16 в сочетании нагрузок 9. Из формы колебаний для этого сочетания нагрузок видно, что верхний пояс теперь подвергается двухволновой деформации.
Полезные длины

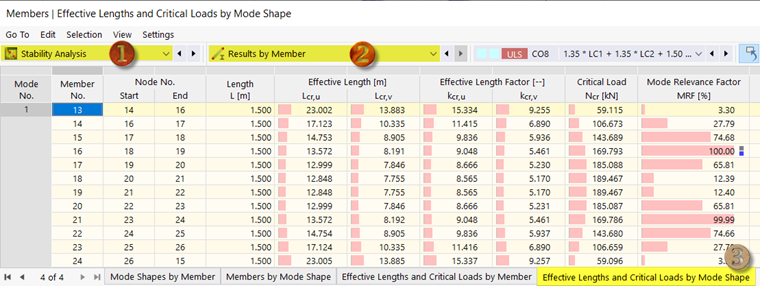

Эффективные длины перечислены в таблице под ' Расчетом на устойчивость ' на вкладке ' Результаты по стержням ' на вкладке ' Эффективные длины и разветвительные нагрузки по модам '.
- banner.tip @ Вы можете использовать кнопку
для отображения выбранных в данный момент объектов. Затем в таблице отображаются результаты только для выбранных объектов. #/#
Если вы выберете верхний пояс справа и используете его для определения видимости, вы увидите эффективные длины для связанных стержней непосредственно в таблице. Они относятся к главным осям u и v сечения.

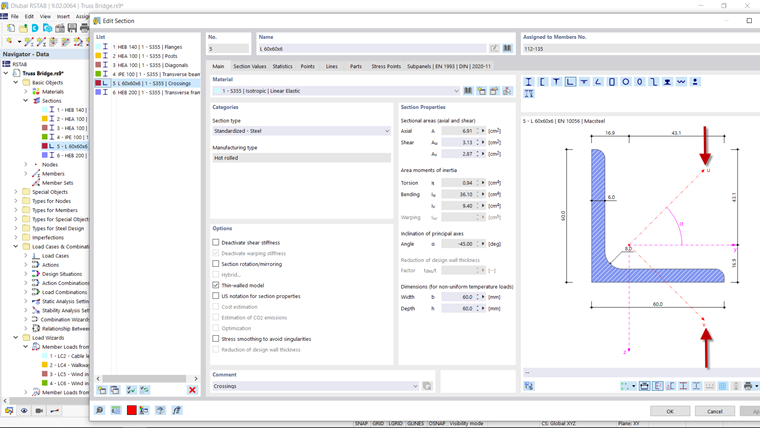

Если вы не знаете, как проходят основные оси сечения, откройте диалоговое окно ' Изменить сечение ', дважды щелкнув соответствующее сечение в навигаторе. Основные оси показаны на рисунке сечения.
