L'analisi di stabilità in RFEM 6 e RSTAB 9 consente di calcolare il coefficiente di carico critico minimo e le lunghezze efficaci delle singole aste. È anche possibile visualizzare graficamente la forma modale determinante. Poiché l'analisi di stabilità è già stata attivata durante l'impostazione della procedura guidata di combinazione, ora è possibile visualizzare anche i risultati di questa analisi. Dopo il calcolo, nella tabella si apre la categoria 'Analisi statica', in cui è possibile trovare il coefficiente di carico critico minimo.

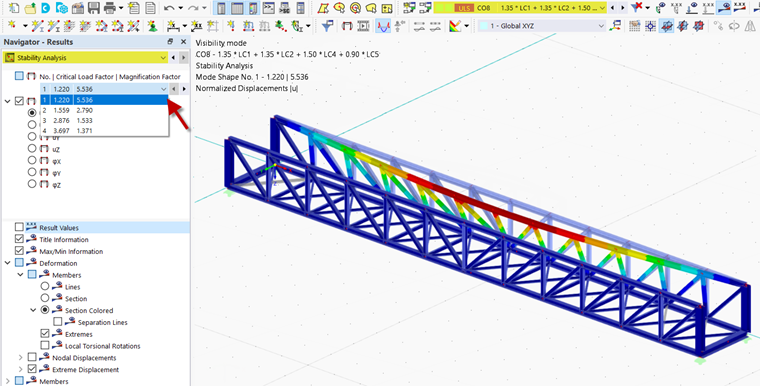

Questo coefficiente di carico critico si verifica nella combinazione di carico 8, che è possibile selezionare nella barra degli strumenti. Questo ti dà i risultati solo per questa combinazione di carico. Se si seleziona lanalisi di stabilità' nella scheda 'Risultati' nel Navigatore, è possibile visualizzare i vari modi propri.
Correggere l'instabilità
Poiché il coefficiente di carico critico è inferiore a uno, il ponte è instabile nello stato attuale dell'esempio. Ciò può essere evitato inserendo un telaio trasversale nel mezzo del ponte e riducendo così la lunghezza di instabilità.
Suggerimento
I risultati calcolati possono essere mostrati o nascosti con il pulsante
.
Per fare ciò, rimuovere i cardini sulla traversa al centro del ponte di travatura reticolare e selezionare ' asta della trave ' come tipo di asta per i montanti centrali. È anche possibile modificare l'allineamento dei montanti specificando 90 ° come angolo di rotazione nella sezione trasversale ' '.

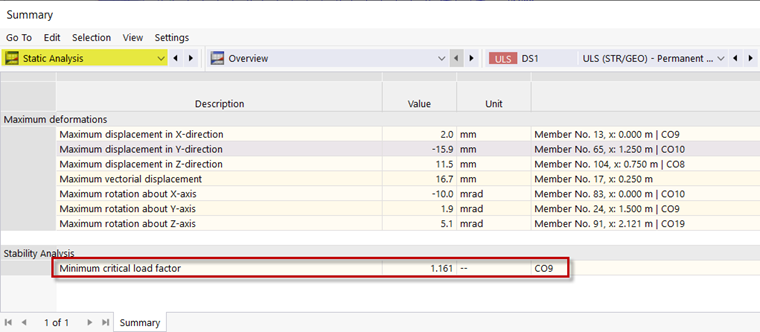

Quando si ricalcola la situazione di progetto 1, si otterrà un coefficiente di carico critico minimo di 1,16 nella combinazione di carico 9. È possibile vedere dalla forma modale per questa combinazione di carico che la corda superiore è ora forzata in una deformazione a doppia onda.
lunghezze libere d'inflessione

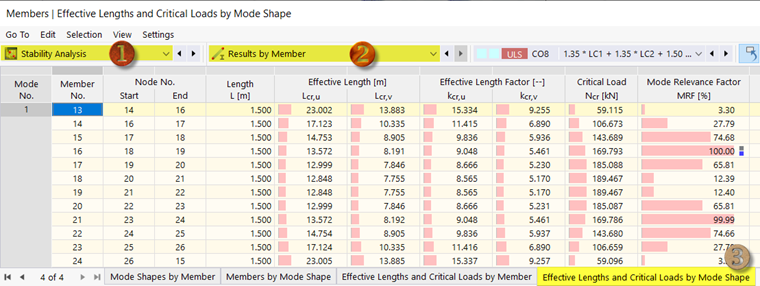

Le lunghezze effettive sono elencate nella tabella in 'Analisi di stabilità' nella scheda 'Risultati per asta' in ' Lunghezze effettive e carichi ramificati per modalità '.
Suggerimento
È possibile utilizzare il pulsante
per visualizzare gli oggetti selezionati in quel momento. Solo i risultati degli oggetti selezionati sono quindi elencati nella tabella.
Se si seleziona la corda superiore a destra e la si utilizza per definire la visibilità, le lunghezze effettive per le aste associate verranno visualizzate direttamente nella tabella. Questi si riferiscono agli assi principali u e v della sezione trasversale.
Se non si è sicuri di come corrono gli assi principali di una sezione trasversale, aprire la finestra di dialogo 'Modifica sezione trasversale' facendo doppio clic sulla rispettiva sezione trasversale nel Navigatore. Gli assi principali sono mostrati nell'illustrazione della sezione trasversale.
