Определение полезной длины

Для проверок устойчивости по методу эквивалентных стержней необходимо определение расчетных длин , чтобы определить критическую нагрузку при нарушении устойчивости. Вы можете выбрать, хотите ли вы определить коэффициенты полезной длины и узловые опоры самостоятельно или импортировать эффективные длины, уже рассчитанные в расчете на устойчивость.

Импорт расчетных длин из расчета на устойчивость

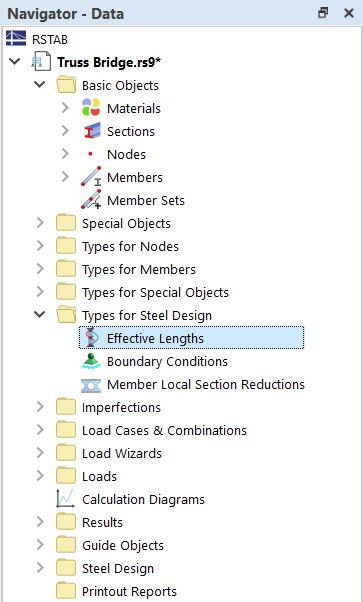

В навигаторе в разделе ' Типы для расчета стали ' - ' Длины потери устойчивости ' можно создать новые длины потери устойчивости. Задайте имя для эффективной длины и активируйте опцию ' Импорт из расчета на устойчивость '.

01 Новая полезная длина

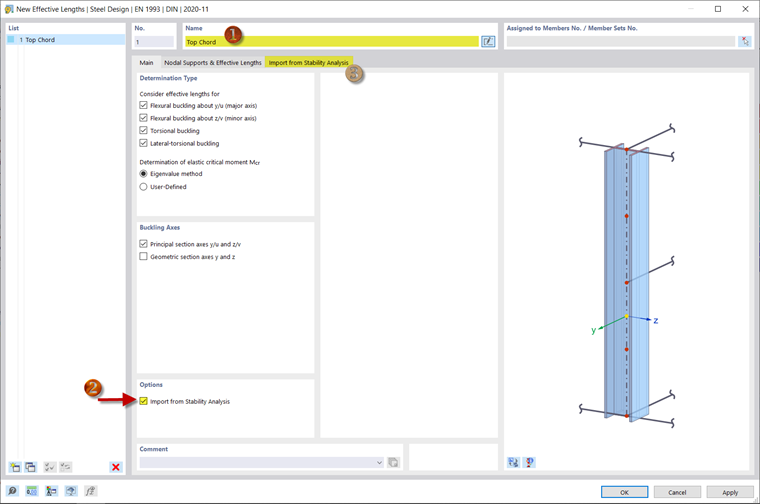

02 Создайте длину потери устойчивости верхних поясов

Чтобы импортировать расчетные длины из расчета на устойчивость, перейдите на соответствующую вкладку. Форма колебаний конкретного загружения может быть определена для каждой главной оси. В примере с мостом из ферм учитывается только площадь ' вокруг оси z/v '. Здесь вы выбираете решающее сочетание нагрузок для критического коэффициента нагрузки, в данном случае сочетание нагрузок 9, и выбираете один из двух средних стержней правого верхнего пояса (2) с помощью . Поскольку эти стержни испытывают наибольшую нагрузку, их длину потери устойчивости можно принять для всех стержней верхних поясов. Присвойте длину потери устойчивости стержням (3), ограничив видимость поясами и нарисовав окно над двумя верхними поясами.

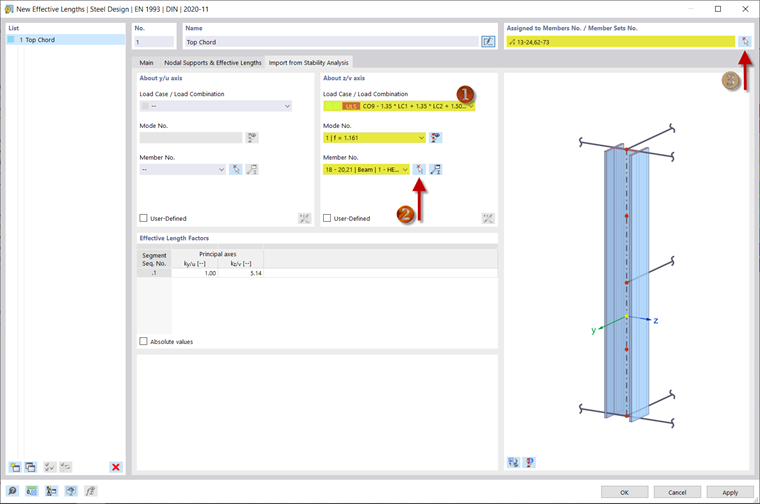

04 Импорт свободной длины из расчета на устойчивость

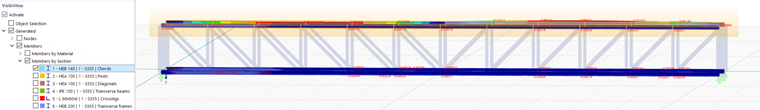

05 Выбрать главные аккорды

Определяйте эффективную длину самостоятельно

На вкладке 'Узловые опоры и эффективные длины' вы можете определить свои собственные коэффициенты эффективной длины и опоры. В качестве примера создайте новую полезную длину для диагоналей и стоек и введите вручную коэффициент полезной длины k_y/u = 0,9. Затем присвойте соответствующим стержням эффективную длину.

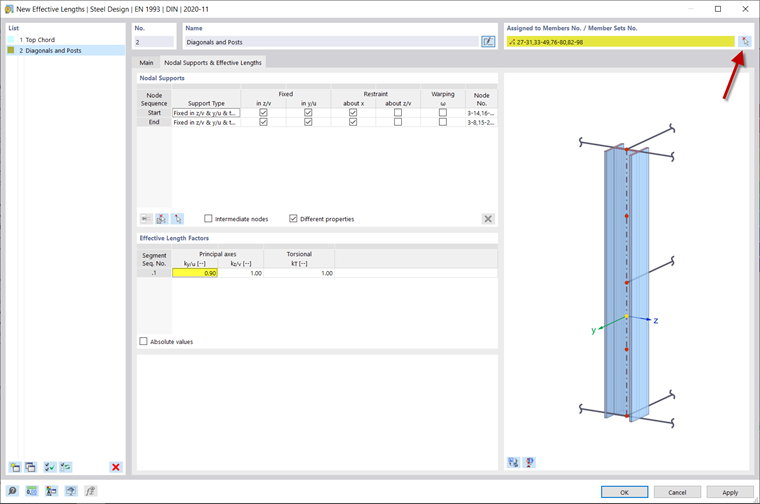

06 Эффективные длины диагоналей и стоек

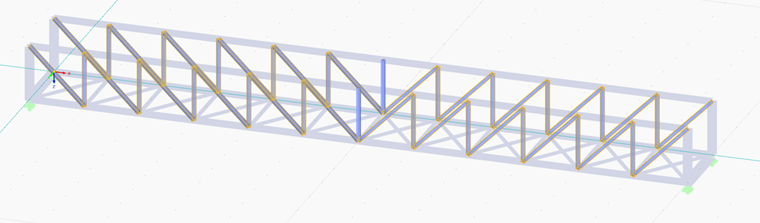

07 Придание полезной длины к стойкам и диагоналям

Формы нарушения устойчивости, подлежащие проверке

Вы можете указать, какие формы нарушения устойчивости должны проверяться на вкладке ' Основание '. Создайте новую длину потери устойчивости для поперечных рам и отключите, например, потерю устойчивости при изгибе вокруг главной оси. Расчет на устойчивость для этого направления деформации не проводится. Также отключите фиксатор наверху стержней, поскольку поперечные рамы являются стабилизирующими элементами стального моста и сами не удерживаются в плоскости.

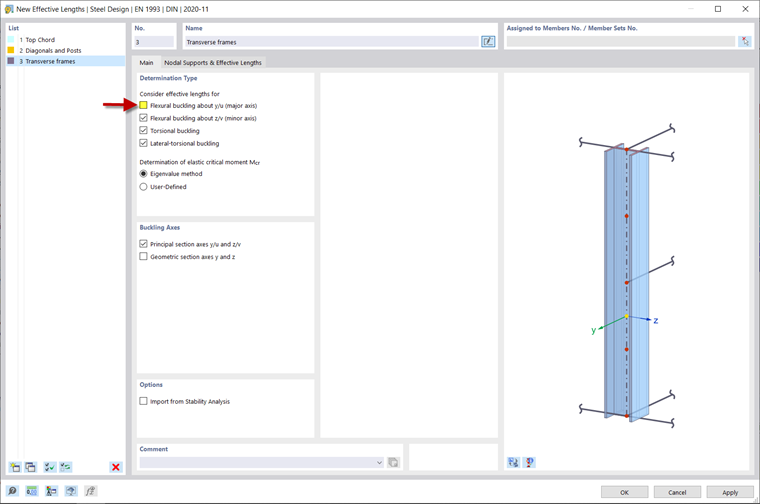

08 Длина потери устойчивости поперечной рамы

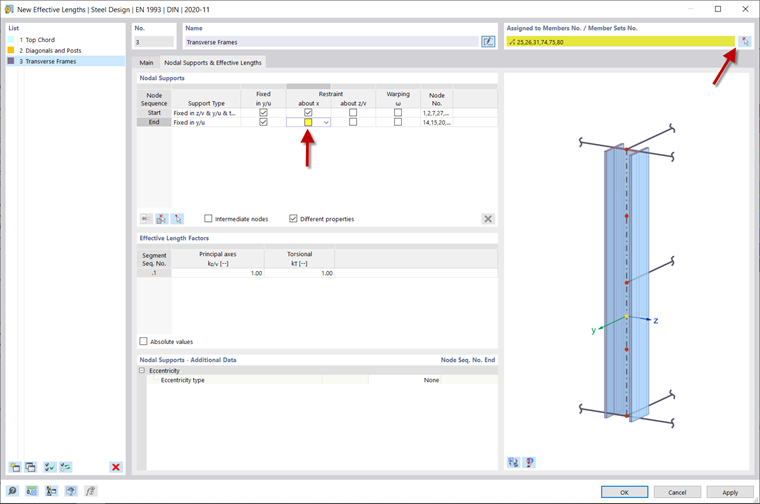

09 Редактирование узловых опор полезной длины вручную

Присвойте эту длину потери устойчивости внешним стойкам, а также двум стойкам в центре моста.
