Описание
Осадки жесткого квадратного фундамента на озерной глине [1] рассчитаны с помощью RFEM. Смоделирована четверть фундамента. Ширина фундамента составляет 75,0 м с обеих сторон. Для генерации результатов используются этапы строительства.
| Материал | Озерная глина | Модуль упругости | E | 10.000 | МН/м2 |
| Модуль сдвига | G | 3.846 | МН/м2 | ||
| Коэффициент Пуассона | ν | 0.300 | - | ||
| Удельный вес | γ | 17.000 | кН/м3 | ||
| Удельный вес в насыщенном состоянии | γсм | 18.000 | кН/м3 | ||
| Фундамент | Модуль упругости | E | 30000.000 | МН/м2 | |
| Коэффициент Пуассона | ν | 0.150 | - | ||
| Удельный вес в насыщенном состоянии | γсм | 50.000 | кН/м3 | ||
| Геометрия | Длина фундамента | l | 18.000 | м | |
| Ширина фундамента | b | 18.000 | м | ||
| Толщина фундамента | h | 2.000 | м | ||
| Нагрузочные случаи | Собственный вес фундамента | LC1 | - | - | |
| Собственный вес грунта | LC2 | - | - | ||

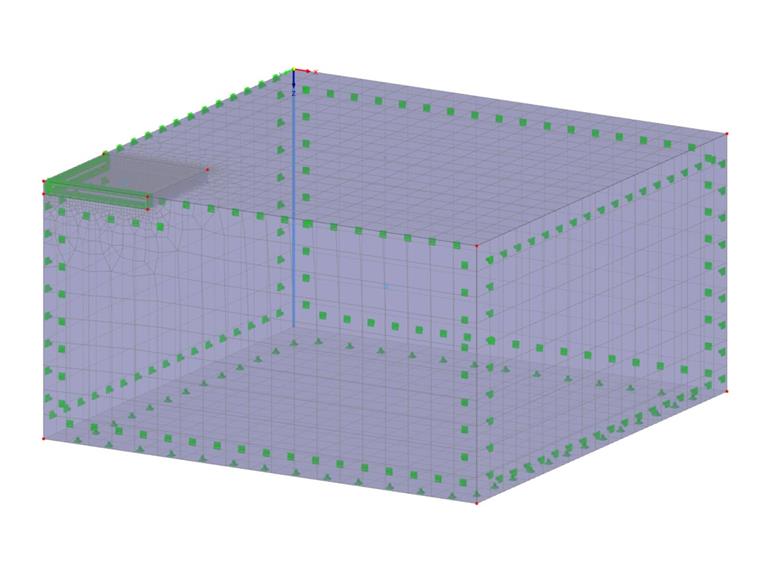

Настройки RFEM
- Используемая для генерации массива грунта скважина состоит исключительно из слоя озерной глины и имеет длину 40,000 м.
- Фундамент заложен в массив грунта с помощью объемных пересечений.
- Длина конечно-элементных элементов lКЭ для грунта установлена на 4,000 м. Вокруг фундамента предусмотрено уплотнение сетки, где lКЭ установлена на 0,500 м.
- Для расчетных фаз используются два варианта статического анализа:
| Настройки статического анализа | Тип анализа | Опции |
| SA1 | Геометрически линейный | Непрямой метод решения симметричных задач, если это требует нелинейная модель |
| SA2 | Геометрически линейный | Непрямой метод решения симметричных задач, если это требует нелинейная модель |
| Равновесие для недеформированной конструкции |
- Затем расчетные фазы определяются с использованием этапов строительства:
| Этап строительства | Настройки статического анализа | Назначенные нагрузки |
| CS1 | SA1 | LC2 |
| CS2 | SA2 | LC2 |
| CS3 | SA1 | LC2 и LC1 |
629x
42x
Результаты

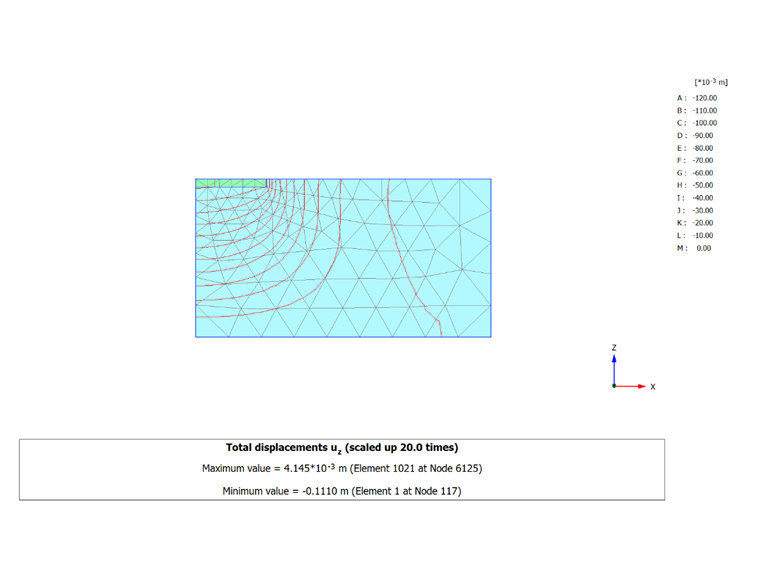

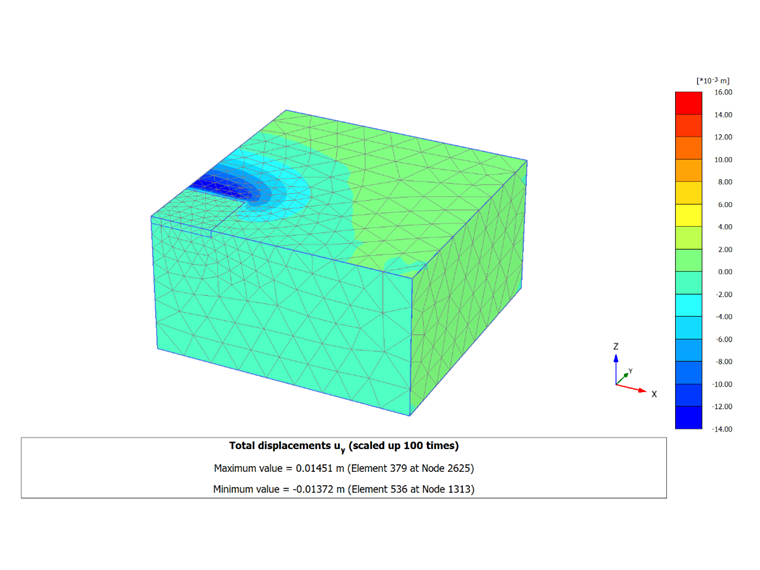

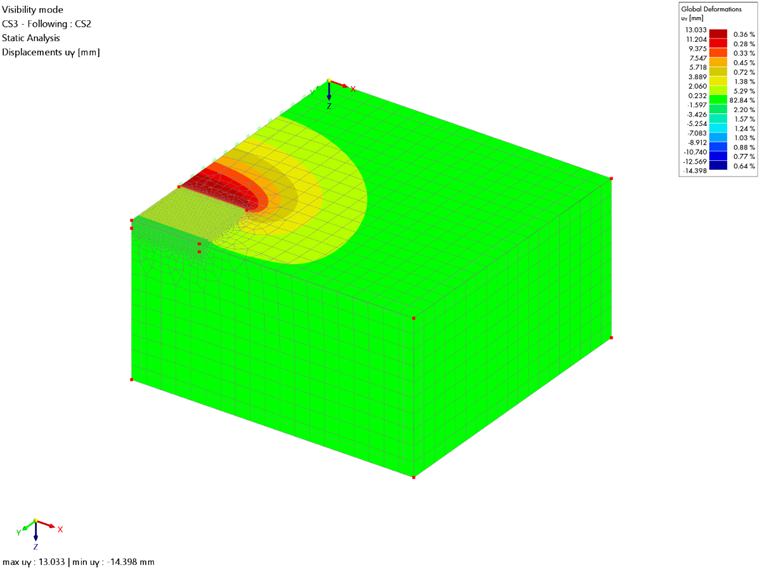

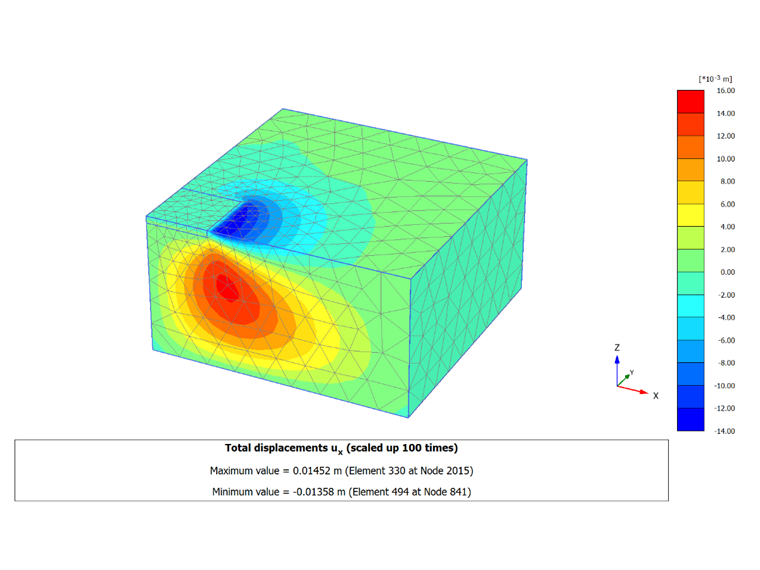

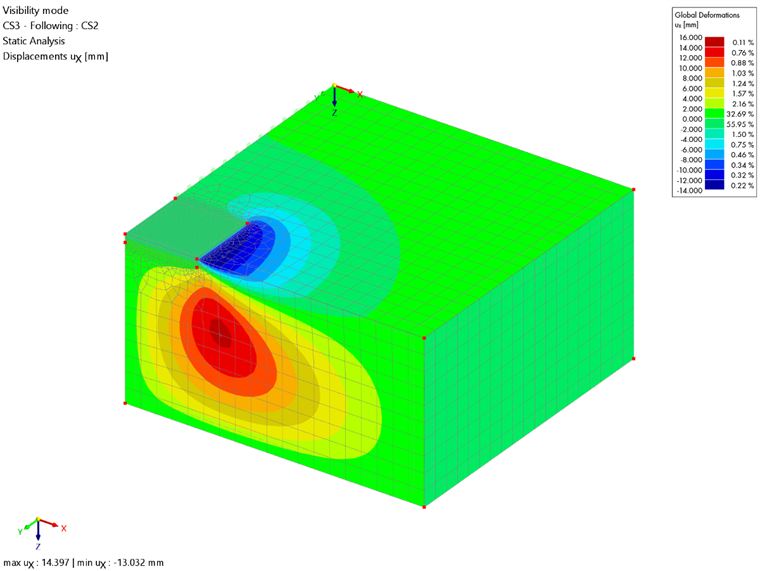

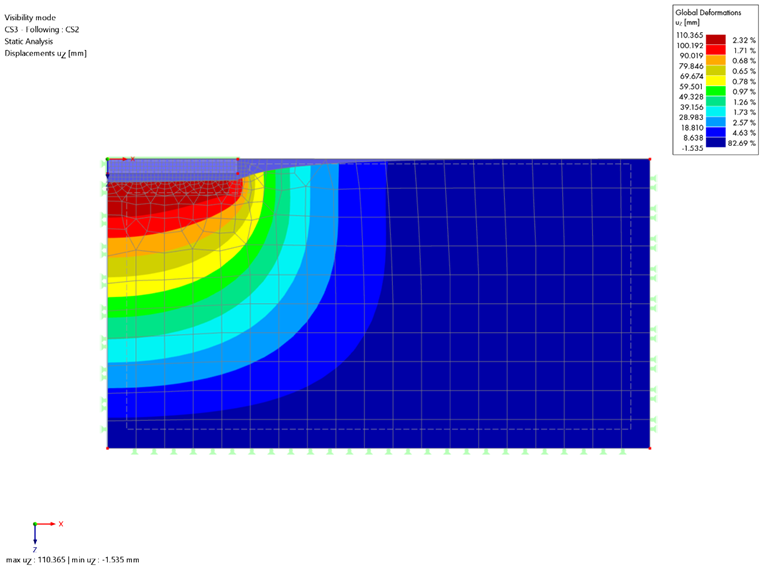

Полученные перемещения по x, y и z направлениям сравниваются с результатами, рассчитанными с помощью программного обеспечения PLAXIS 3D:
| RFEM 6 | PLAXIS 3D | Соотношение | |
| макс ux [мм] | 14.4 | 14.5 | 0.99 |
| RFEM 6 | PLAXIS 3D | Соотношение | |
| макс uy [мм] | 13.0 | 13.7 | 0.95 |
| RFEM 6 | PLAXIS 3D | Соотношение | |
| макс uz [мм] | 110.4 | 111.0 | 0.99 |
