Beschreibung
Die Setzungen eines starren quadratischen Fundaments auf Seeton [1] werden mit RFEM berechnet. Ein Viertel des Fundaments wird modelliert. Das Fundament hat auf beiden Seiten eine Breite von 75,0 m. Bauphasen werden verwendet, um die Ergebnisse zu erzeugen.
| Material | Seeton | Elastizitätsmodul | E | 10.000 | MN/m2 |
| Schubmodul | G | 3.846 | MN/m2 | ||
| Poisson-Zahl | ν | 0,300 | - | ||
| Spezifisches Gewicht | γ | 17,000 | kN/m3 | ||
| Spezifisches Gewicht | γsat | 18,000 | kN/m3 | ||
| Fundament | Elastizitätsmodul | E | 30000,000 | MN/m2 | |
| Poisson-Zahl | ν | 0,150 | - | ||
| Spezifisches Gewicht | γsat | 50,000 | kN/m3 | ||
| Geometrie | Fundamentlänge | l | 18,000 | m | |
| Fundamentbreite | b | 18,000 | m | ||
| Fundamentdicke | h | 2,000 | m | ||
| Lastfälle | Eigengewicht des Fundaments | LC1 | - | - | |
| Eigengewicht des Bodens | LC2 | - | - | ||
RFEM Einstellungen

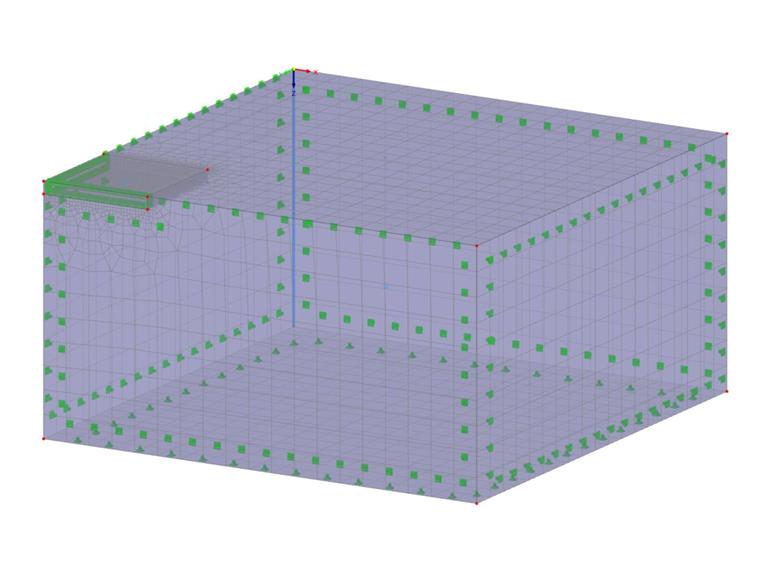

- Das Bohrloch, das zur Generierung des Bodenmassivs verwendet wird, besteht ausschließlich aus Seeton und ist 40,000 m lang.
- Das Fundament ist durch massive Schnittstellen im Bodenmassiv eingebettet.
- Die Länge der finiten Elemente lFE für den Boden ist auf 4,000 m festgelegt. Es wird eine Netzverfeinerung um das Fundament herum berücksichtigt, wobei lFE auf 0,500 m festgelegt ist.
- Für die Berechnungsphasen werden zwei statische Analyseneinstellungen verwendet:
| Statische Analyseneinstellungen | Analysetyp | Optionen |
| SA1 | Geometrisch linear | Nicht-symmetrischer Direktsolver, falls vom nichtlinearen Modell verlangt |
| SA2 | Geometrisch linear | Nicht-symmetrischer Direktsolver, falls vom nichtlinearen Modell verlangt |
| Gleichgewicht für unverformte Struktur |
- Die Berechnungsphasen werden dann unter Verwendung von Bauphasen definiert:
| Bauphase | Statische Analyseneinstellungen | Zugeordnete Lastfälle |
| CS1 | SA1 | LC2 |
| CS2 | SA2 | LC2 |
| CS3 | SA1 | LC2 und LC1 |
629x
42x
Ergebnisse

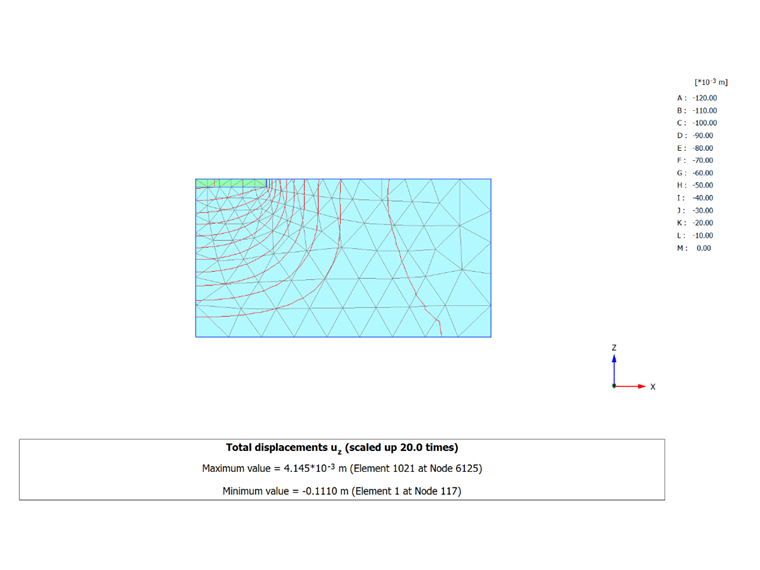

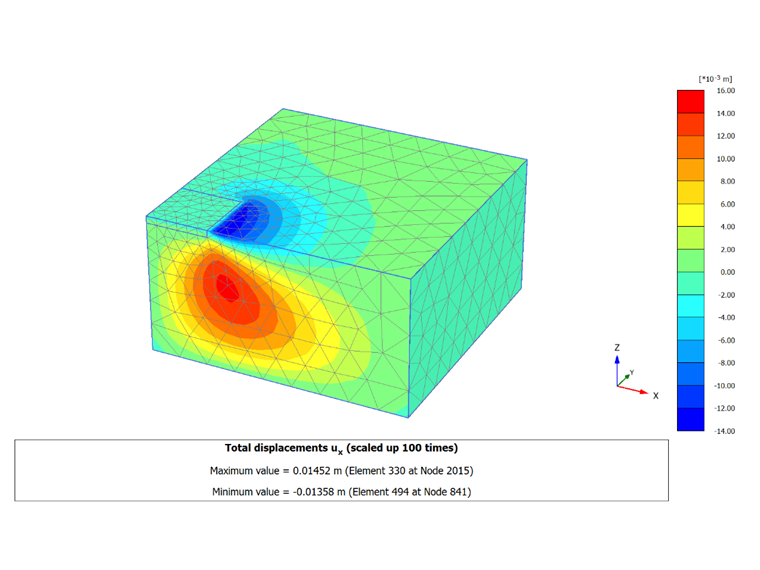

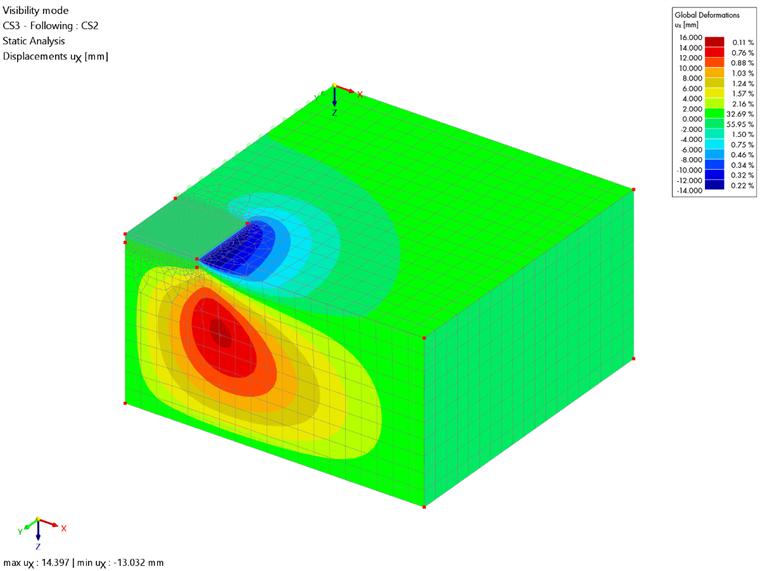

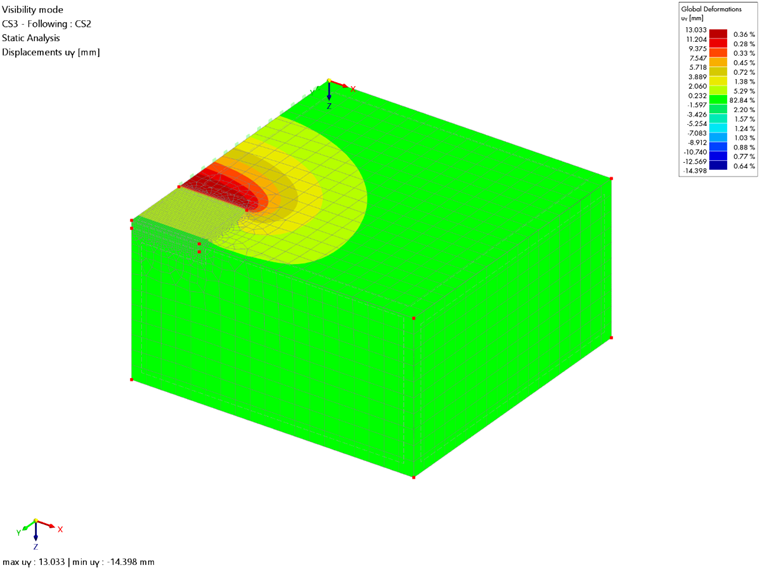

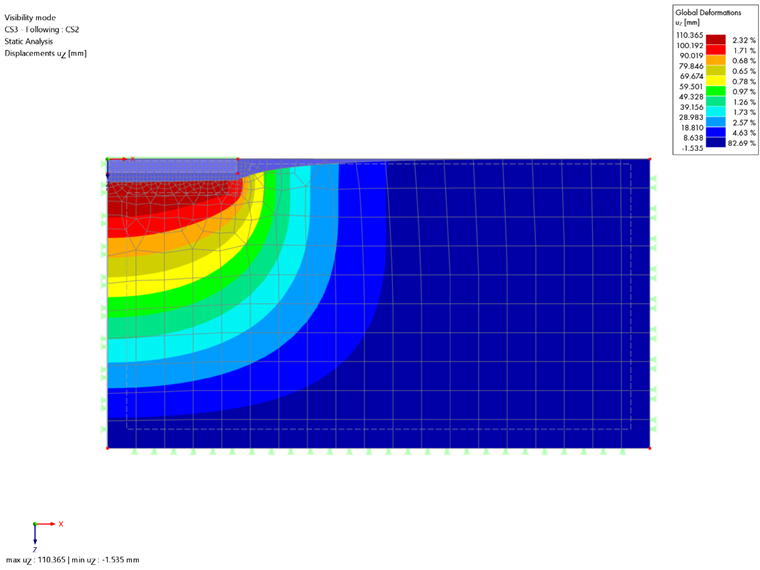

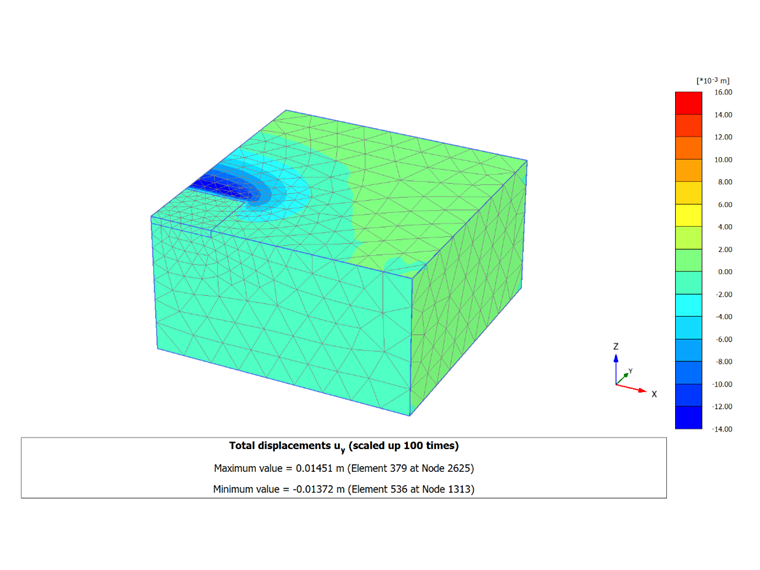

Die erhaltenen Verschiebungen in x-, y- und z-Richtung werden mit den Ergebnissen verglichen, die mit der Software PLAXIS 3D berechnet wurden:
| RFEM 6 | PLAXIS 3D | Verhältnis | |
| max ux [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | Verhältnis | |
| max uy [mm] | 13,0 | 13,7 | 0,95 |
| RFEM 6 | PLAXIS 3D | Verhältnis | |
| max uz [mm] | 110,4 | 111,0 | 0,99 |
