Descripción
Los asentamientos de una cimentación cuadrada rígida sobre arcilla lacustre [1] se calculan con RFEM. Se modela un cuarto de la cimentación. La cimentación tiene una anchura de 75,0 m en ambos lados. Se utilizan etapas de construcción para generar los resultados.
| Material | Arcilla Lacustre | Módulo de Elasticidad | E | 10.000 | MN/m2 |
| Módulo de Corte | G | 3.846 | MN/m2 | ||
| Coeficiente de Poisson | ν | 0,300 | - | ||
| Peso Específico | γ | 17.000 | kN/m3 | ||
| Peso Específico | γsat | 18.000 | kN/m3 | ||
| Cimentación | Módulo de Elasticidad | E | 30000.000 | MN/m2 | |
| Coeficiente de Poisson | ν | 0,150 | - | ||
| Peso Específico | γsat | 50.000 | kN/m3 | ||
| Geometría | Longitud de la Cimentación | l | 18.000 | m | |
| Ancho de la Cimentación | b | 18.000 | m | ||
| Espesor de la Cimentación | h | 2.000 | m | ||
| Casos de Carga | Peso propio de la Cimentación | LC1 | - | - | |
| Peso propio del Suelo | LC2 | - | - | ||
Configuración de RFEM

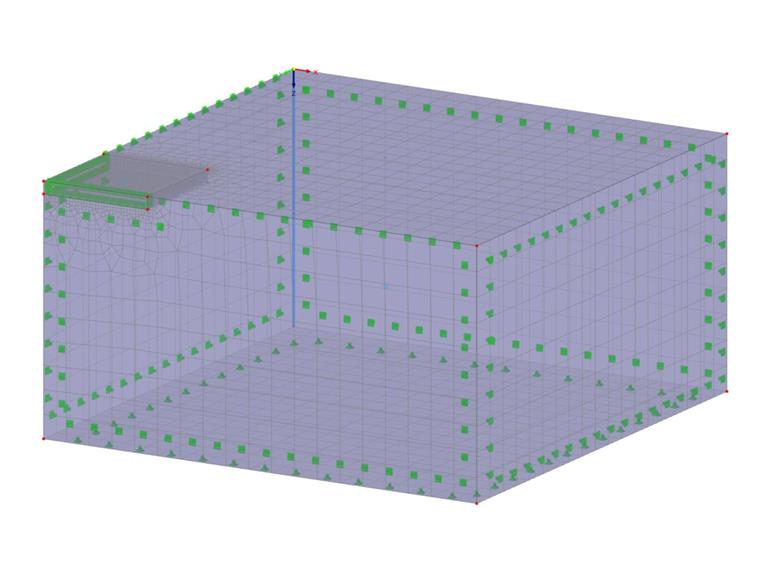

- El taladro utilizado para la generación del macizo de suelo tiene arcilla lacustre como la única capa de suelo y tiene una longitud de 40,000 m.
- La cimentación está incrustada en el macizo de suelo por medio de intersecciones sólidas.
- La longitud de los elementos finitos lFE para el suelo se establece en 4,000 m. Se considera un refinamiento de la malla alrededor de la cimentación y lFE se establece en 0,500 m.
- Para las fases de cálculo, se utilizan dos configuraciones de análisis estático:
| Configuración de análisis estático | Tipo de análisis | Opciones |
| SA1 | Lineal geométricamente | Solver directo no simétrico si lo requiere el modelo no lineal |
| SA2 | Lineal geométricamente | Solver directo no simétrico si lo requiere el modelo no lineal |
| Equilibrio para la estructura no deformada |
- Luego, las fases de cálculo se definen utilizando etapas de construcción:
| Etapa de construcción | Configuración de análisis estático | Casos de carga asignados |
| CS1 | SA1 | LC2 |
| CS2 | SA2 | LC2 |
| CS3 | SA1 | LC2 y LC1 |
626x
42x
Resultados

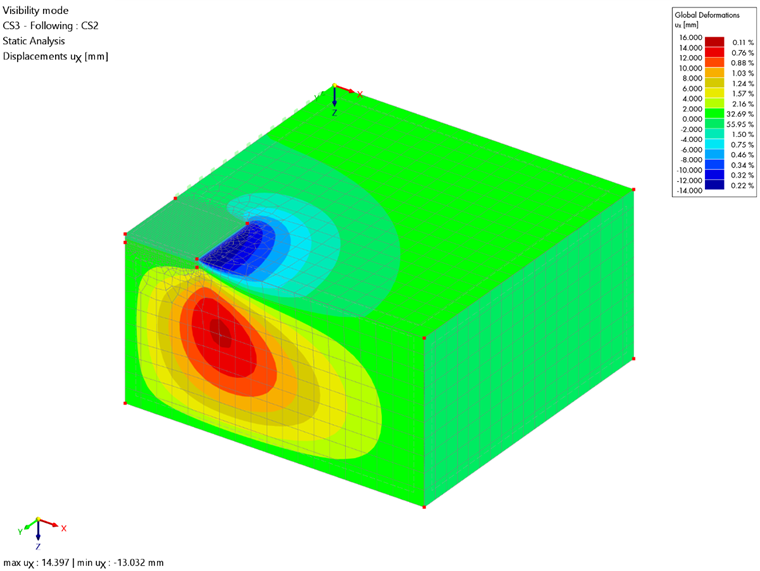

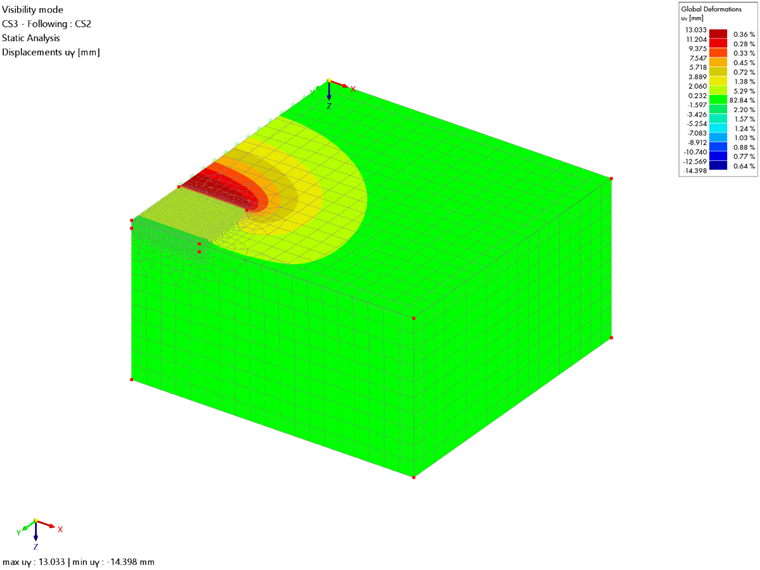

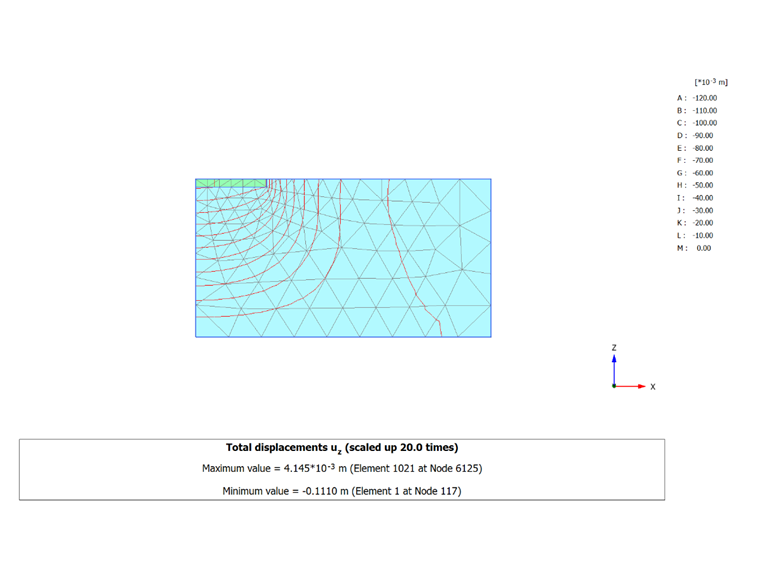

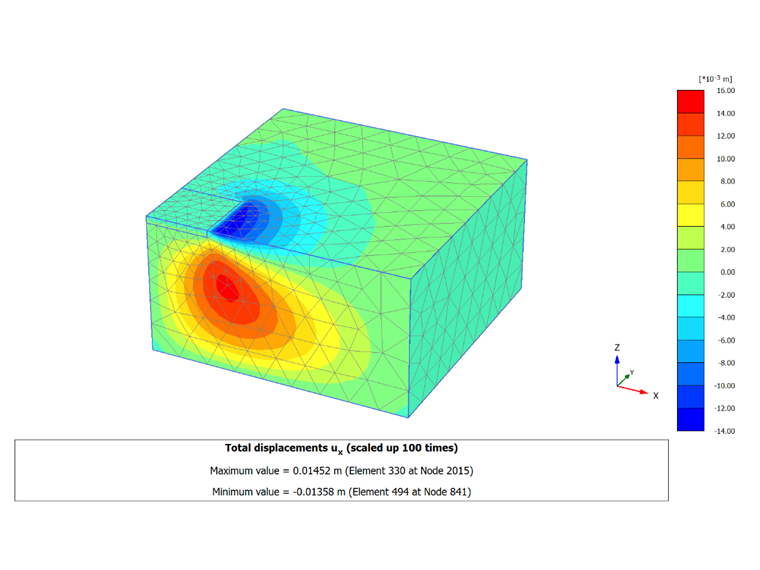

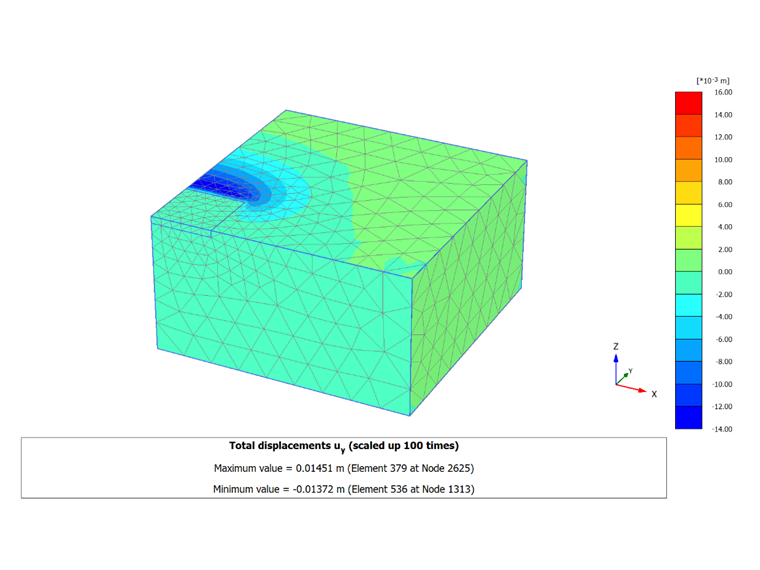

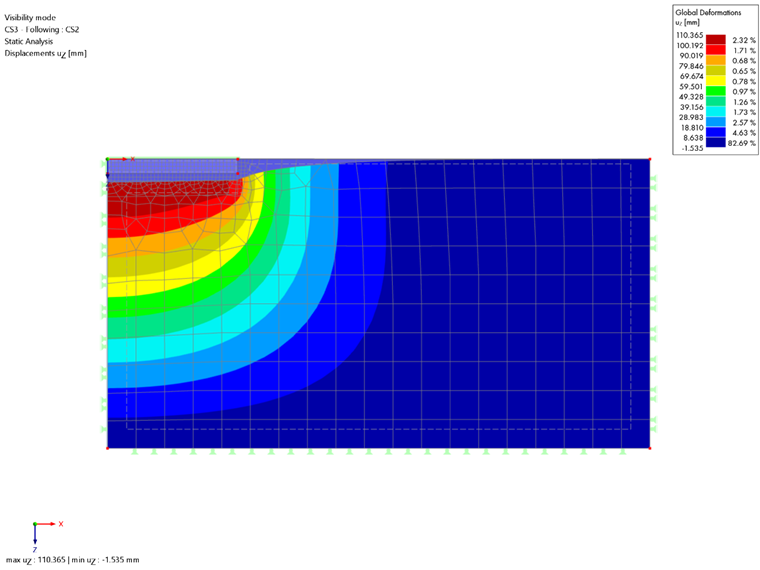

Los desplazamientos obtenidos en las direcciones x, y y z se comparan con los resultados calculados con el software PLAXIS 3D:
| RFEM 6 | PLAXIS 3D | Relación | |
| máx ux [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | Relación | |
| máx uy [mm] | 13,0 | 13,7 | 0,95 |
| RFEM 6 | PLAXIS 3D | Relación | |
| máx uz [mm] | 110,4 | 111,0 | 0,99 |
