Popis

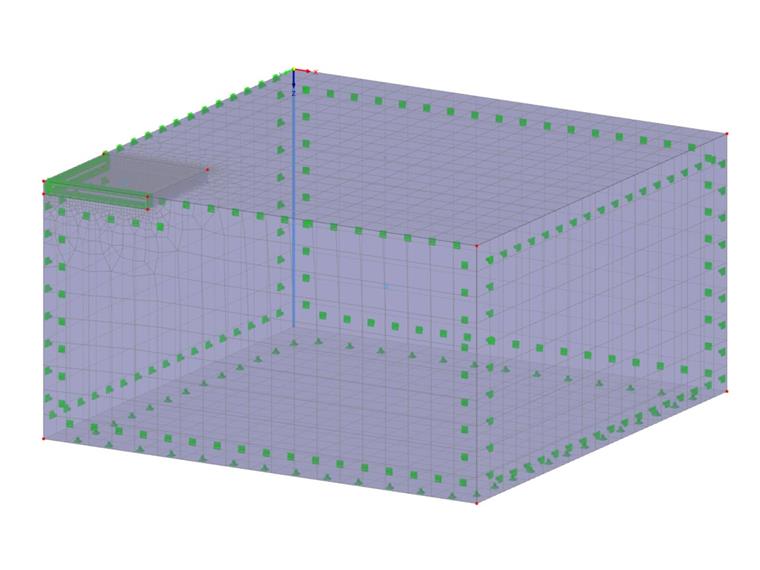

Sedání tuhého čtvercového základu na slatinné jílovité půdě [1] je vypočítáno pomocí programu RFEM. Modelována je jedna čtvrtina základu. Základ má šířku 75,0 m na obou stranách. K vytvoření výsledků jsou použity fáze výstavby.
| Materiál | Slatinný jíl | Modul pružnosti | E | 10.000 | MN/m2 |
| Smykový modul | G | 3.846 | MN/m2 | ||
| Poissonův součinitel | ν | 0.300 | - | ||
| Specifická hmotnost | γ | 17.000 | kN/m3 | ||
| Specifická hmotnost | γsat | 18.000 | kN/m3 | ||
| Základ | Modul pružnosti | E | 30000.000 | MN/m2 | |
| Poissonův součinitel | ν | 0.150 | - | ||
| Specifická hmotnost | γsat | 50.000 | kN/m3 | ||
| Geometrie | Délka základové desky | l | 18.000 | m | |
| Šířka základové desky | b | 18.000 | m | ||
| Tloušťka základové desky | h | 2.000 | m | ||
| Případy zatížení | Vlastní tíha základové desky | LC1 | - | - | |
| Vlastní tíha zeminy | LC2 | - | - | ||
Nastavení RFEM
- Zemní sonda použitá pro vytvoření půdního masivu má jako jedinou vrstvu zeminy slatinný jíl a je dlouhá 40 000 m.
- Základ je zapuštěn do půdního masivu pomocí pevných průniků.
- Délka konečných prvků lFE pro půdu je nastavena na 4 000 m. V okolí základu je zohledněno zahuštění sítě prvků a lFE je nastaveno na 0,500 m.
- Pro výpočetní fáze se používají dvě nastavení pro statickou analýzu:
| Nastavení statické analýzy | Typ analýzy | Možnosti |
| SA1 | Geometricky lineární | Nesymetrický přímý řešič, pokud to vyžaduje nelineární model |
| SA2 | Geometricky lineární | Nesymetrický přímý řešič, pokud to vyžaduje nelineární model |
| Rovnováha pro nedeformovanou konstrukci |
- Výpočetní fáze jsou poté definovány pomocí fází výstavby:
| Stavební fáze | Nastavení statické analýzy | Přiřazené zatěžovací stavy |
| CS1 | SA1 | LC2 |
| CS2 | SA2 | LC2 |
| CS3 | SA1 | LC2 a LC1 |
629x
42x
Výsledky
Získané posuny ve směrech x, y a z jsou porovnány s výsledky vypočítanými pomocí softwaru PLAXIS 3D:
| RFEM 6 | PLAXIS 3D | Využití | |

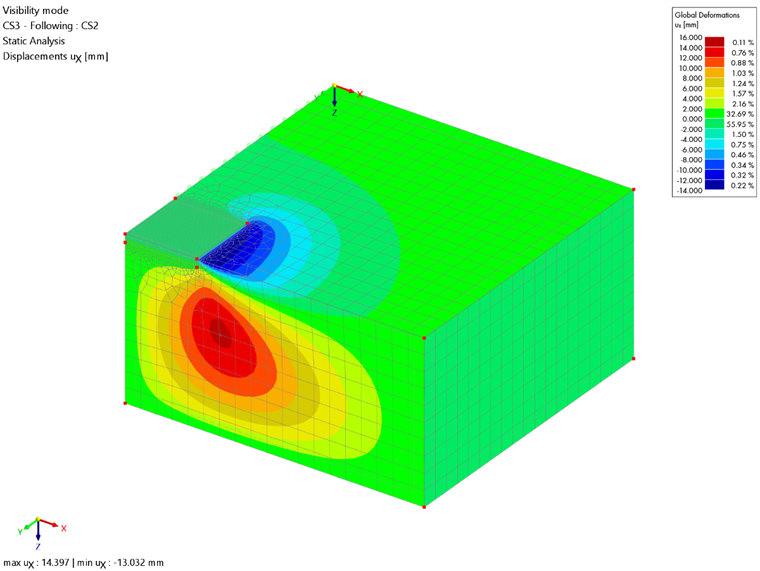

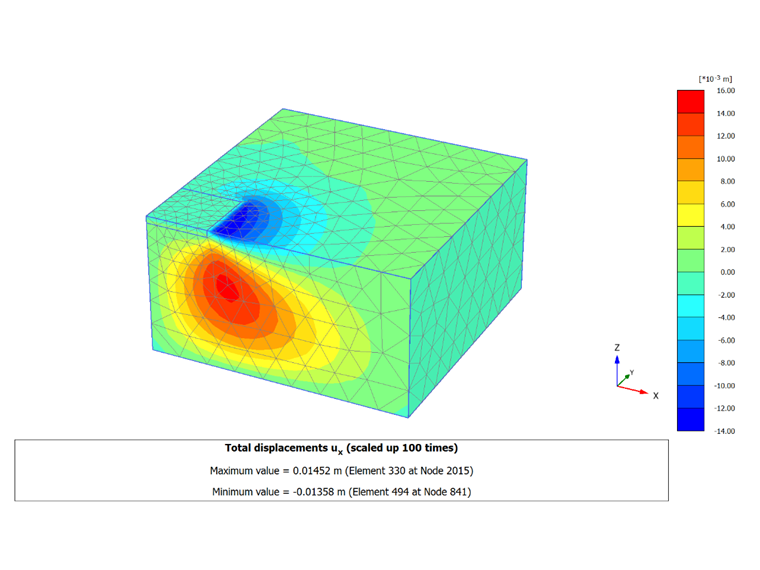

| max ux [mm] | 14.4 | 14.5 | 0.99 |
| RFEM 6 | PLAXIS 3D | Využití | |

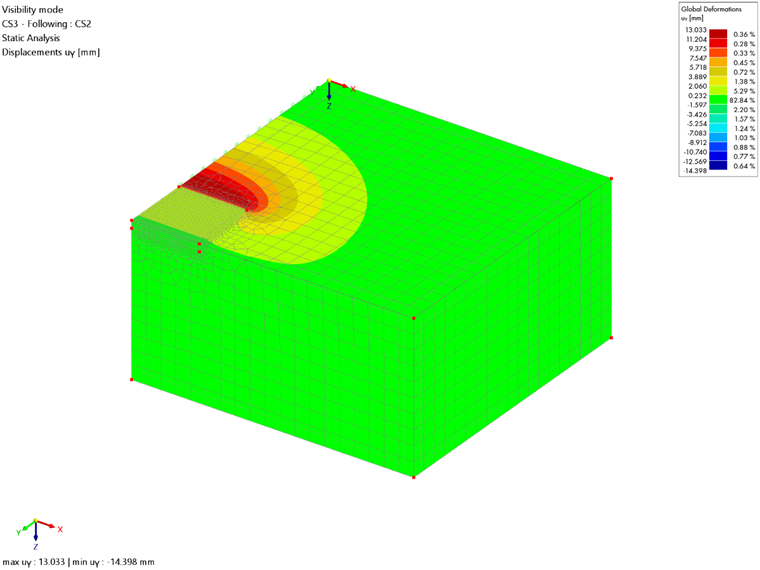

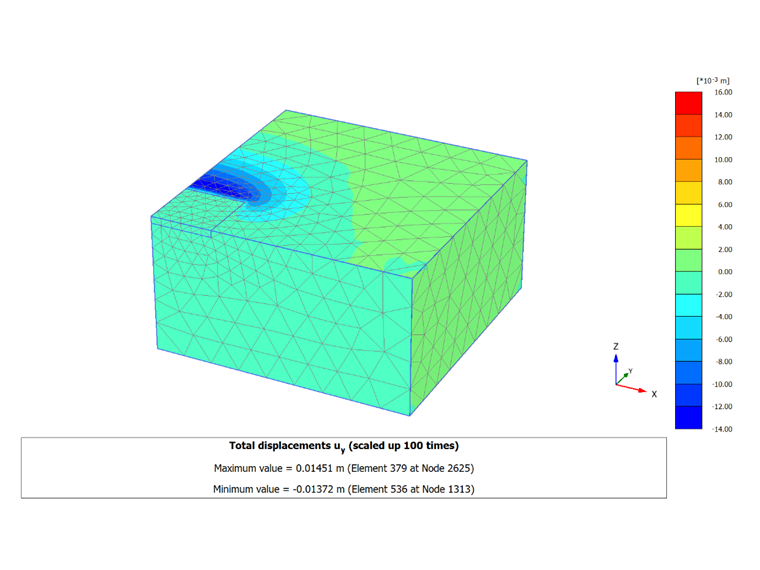

| max uy [mm] | 13.0 | 13.7 | 0.95 |
| RFEM 6 | PLAXIS 3D | Využití | |

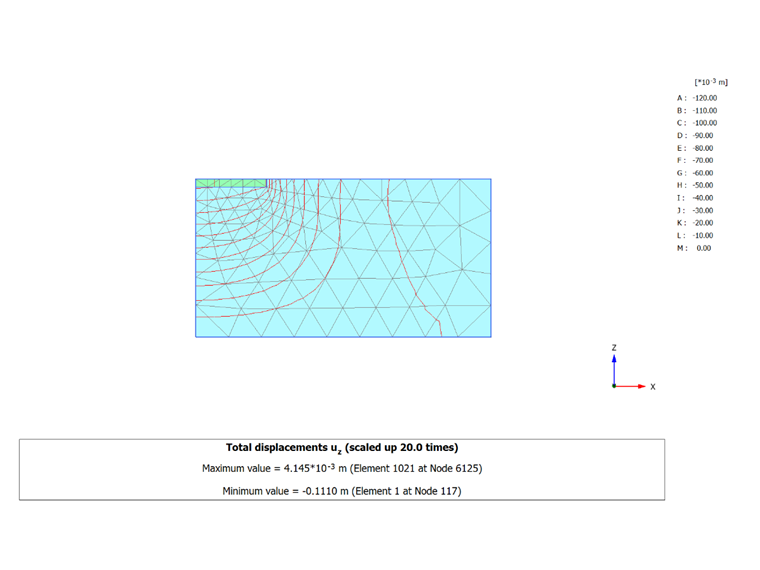

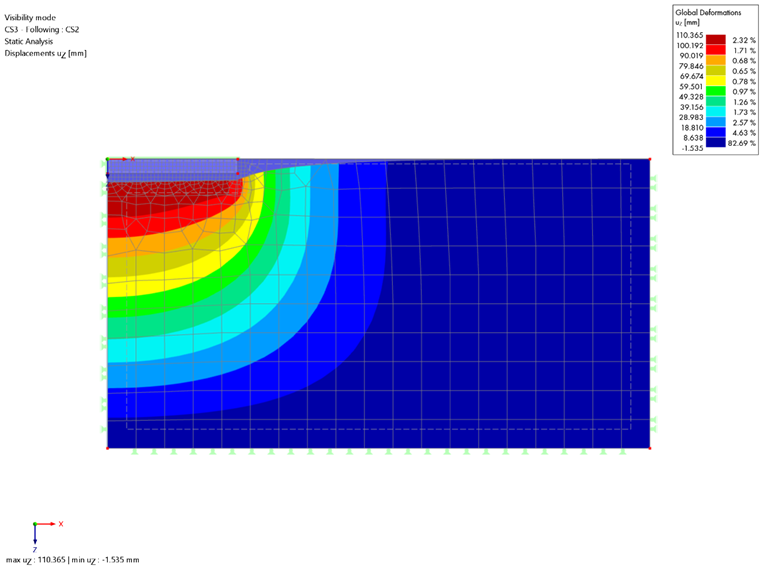

| max uz [mm] | 110.4 | 111.0 | 0.99 |
