说明

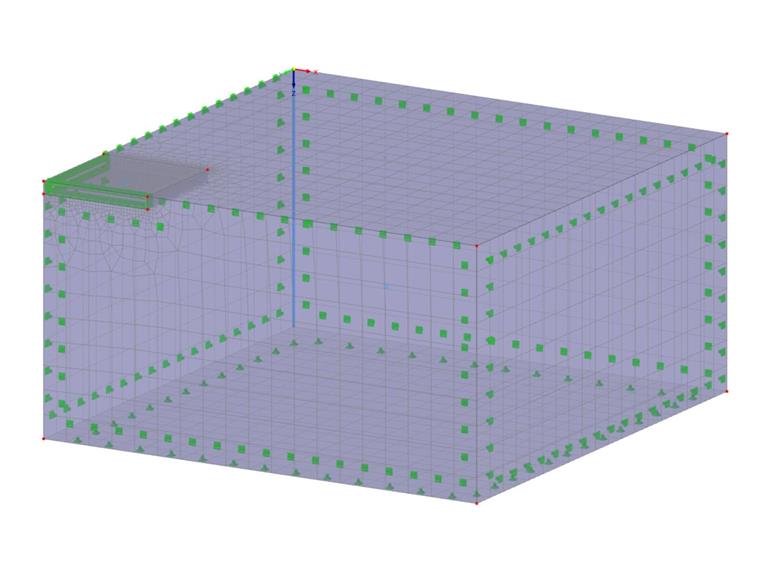

使用 RFEM 计算了湖相黏土上刚性方形地基[1]的沉降。 已对四分之一的基础进行建模。 基础两侧的宽度为 75.000 m。 施工阶段用于生成结果。
| 材料 | 湖相粘土 | 弹性模量 | E | 10,000 | MN/m2 |
| 剪切模量 | G | 3,846 | MN/m2 | ||
| 横向应变 | ν | 0,300 | - | ||
| 容重 | γ | 17,000 | kN/m3 | ||
| 容重 | γ饱和 | 18,000 | kN/m3 | ||
| 基础 | 弹性模量 | E | 30000,000 | MN/m2 | |
| 横向应变 | ν | 0.150 | - | ||
| 容重 | γ饱和 | 50,000 | kN/m3 | ||
| 几何形状 | 基础长度 | l | 18,000 | m | |
| 基础宽度 | B | 18,000 | m | ||
| 基础厚度 | [SCHOOL.] | 2,000 | m | ||
| 荷载工况 | 基础自重 | LC1 | - | - | |
| 土壤自重 | LC2 | - | - | ||
RFEM 设置
- 用于生成土层的钻孔只有湖相粘土作为土层，钻孔长度为 40.000 m。
- 基础通过实体相贯嵌入土层中。
- 有限元计算的长度 lFE被设为 4.000 m。 考虑在基础周围进行网格细化，并且 lFE设置为 0.500 m。
- 对于计算阶段，使用了两种静力分析设置：
| 静力分析设置 | 分析类型 | 选项 |
| SA1 | 一阶分析(几何线性) | 如果非线性模型需要，则使用非对称直接求解 |
| SA2 | 一阶分析(几何线性) | 如果非线性模型需要，则使用非对称直接求解 |
| 未变形结构的平衡状态 |
- 然后使用施工阶段定义计算阶段：
| 施工阶段 | 静力分析设置 | 分配的荷载工况 |
| CS1 | SA1 | LC2 |
| CS2 | SA2 | LC2 |
| CS3 | SA1 | LC2 和 LC1 |
结果输出

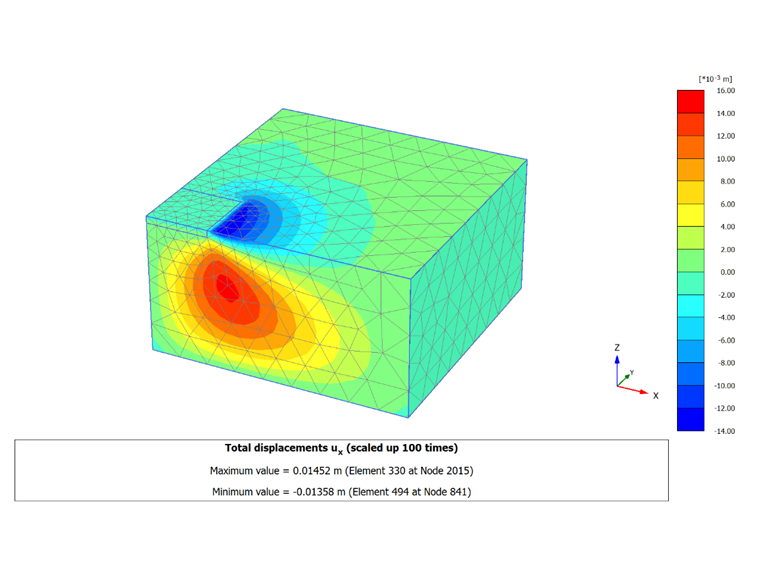

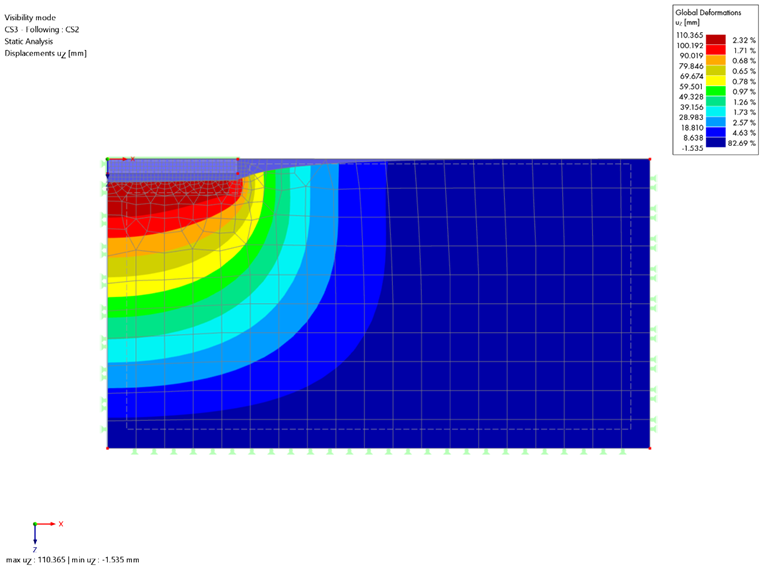

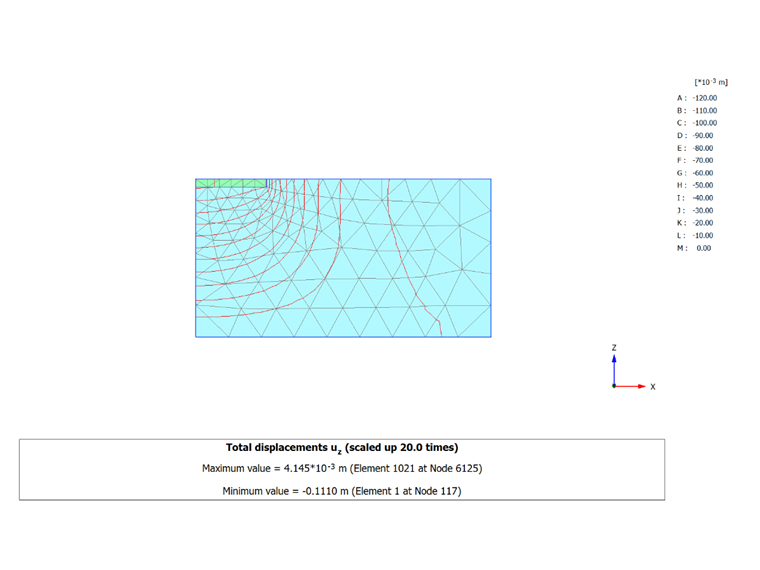

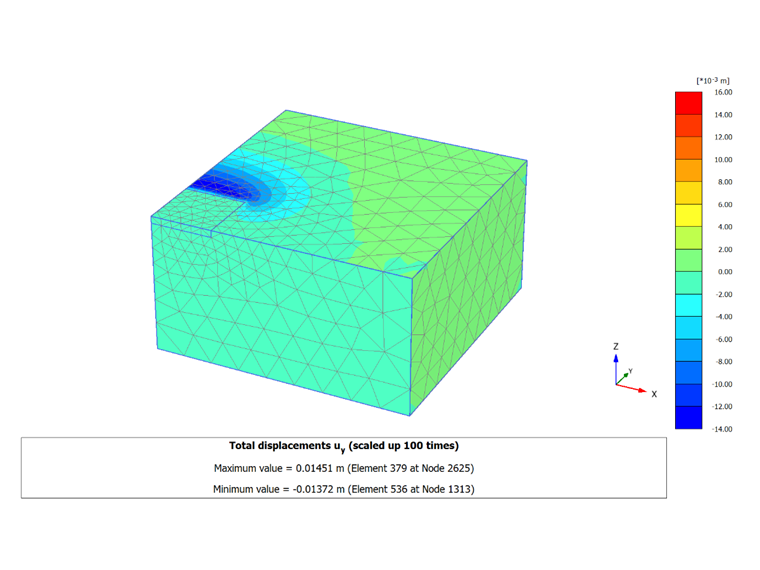

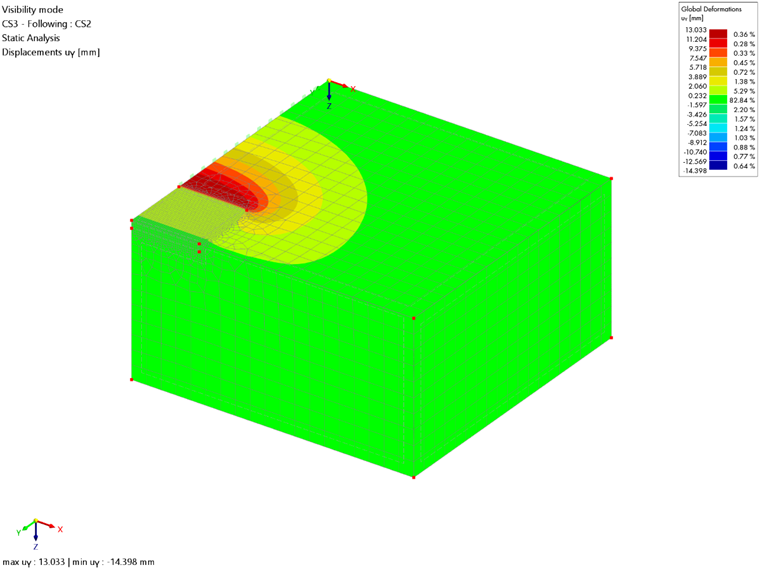

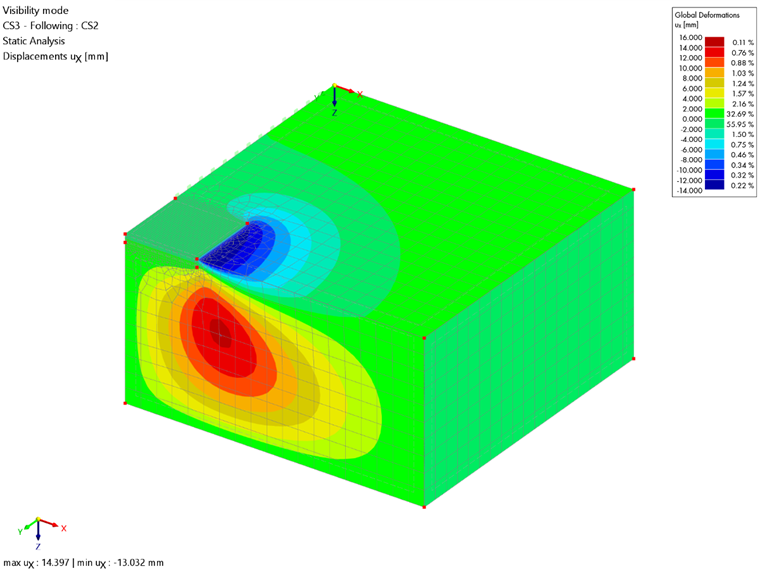

将得到的 x、y 和 z 方向的位移与使用 PLAXIS 3D 软件计算得出的结果进行比较：
| RFEM 6 | PLAXIS 3D | 比率 | |
| 最大 ux [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | 比率 | |
| 最大 uy [mm] | 13,0 | 13,7 | 0.95 |
| RFEM 6 | PLAXIS 3D | 比率 | |
| 最大 uz [mm] | 110,4 | 111,0 | 0,99 |
