Description du projet
Les tassements d'une fondation carrée rigide sur une argile lacustre [1] sont calculés avec RFEM. Un quart de la fondation est modélisé. La fondation a une largeur de 75 000 m des deux côtés. Les étapes de construction sont utilisées pour générer les résultats.
| Matériau | Argile lacustre | Module d'élasticité | E | 10,000 | MN/m2 |
| Module de cisaillement | G | 3,846 | MN/m2 | ||
| coefficient de Poisson | ν | 0,300 | - | ||
| Poids spécifique | γ | 17,000 | kN/m3 | ||
| Poids spécifique | assis | 18,000 | kN/m3 | ||
| Fondation | Module d'élasticité | E | 30000,000 | MN/m2 | |
| coefficient de Poisson | ν | 0,150 | - | ||
| Poids spécifique | assis | 50,000 | kN/m3 | ||
| Géométrie | Longueur de fondation | l | 18,000 | m | |
| Largeur de fondation | b | 18,000 | m | ||
| Épaisseur de fondation | h | 2,000 | m | ||
| Cas de charge | Poids propre de la fondation | CC1 | - | - | |
| Poids propre du sol | CC2 | - | - | ||
Paramètres RFEM

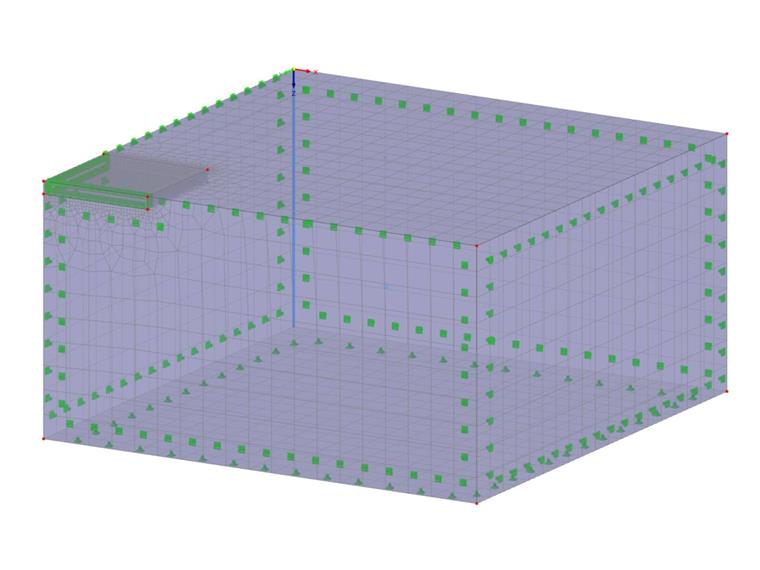

- Le forage utilisé pour la génération du sol du massif a pour seule couche de sol l'argile lacustre et mesure 40.000 m de long.
- La fondation est encastrée dans le sol au moyen d'intersections pleines.
- La longueur des élémentsfinis l EF pour le sol est fixée à 4 000 m. Un raffinement du maillage est considéré autour de la fondation et lEF est fixé à 0,500 m.
- Pour les phases de calcul, deux paramètres pour l'analyse statique sont utilisés :
| Paramètres de l'analyse statique | Type d'analyse | Options |
| SA1 | Analyse géométriquement linéaire | Solveur direct asymétrique si requis pour un modèle non linéaire |
| SA2 | Analyse géométriquement linéaire | Solveur direct asymétrique si requis pour un modèle non linéaire |
| Équilibre de la structure non-déformée |
- Les phases de calcul sont ensuite définies à l'aide des étapes de construction :
| Phase de construction | Paramètres de l'analyse statique | Cas de charge assignés |
| CS1 | SA1 | CC2 |
| CS2 | SA2 | CC2 |
| CS3 | SA1 | CC2 et CC1 |
433x
16x
résultats
Les déplacements obtenus dans les directions x, y et z sont comparés aux résultats calculés avec le logiciel PLAXIS 3D :
| RFEM 6 | PLAXIS 3D | Ratio | |

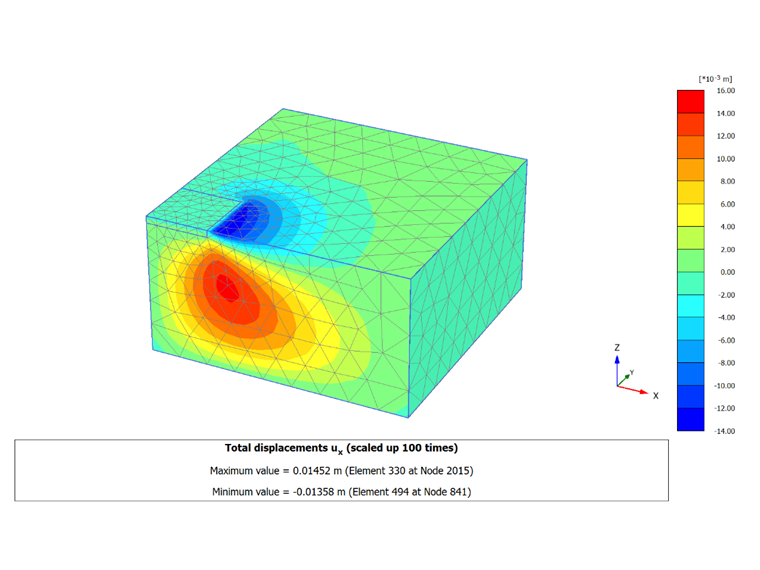

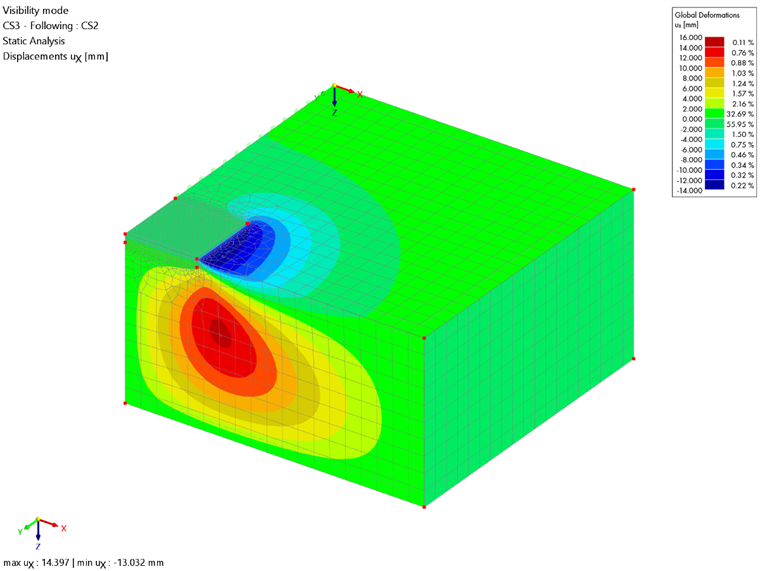

| max ux [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | Rapport | |

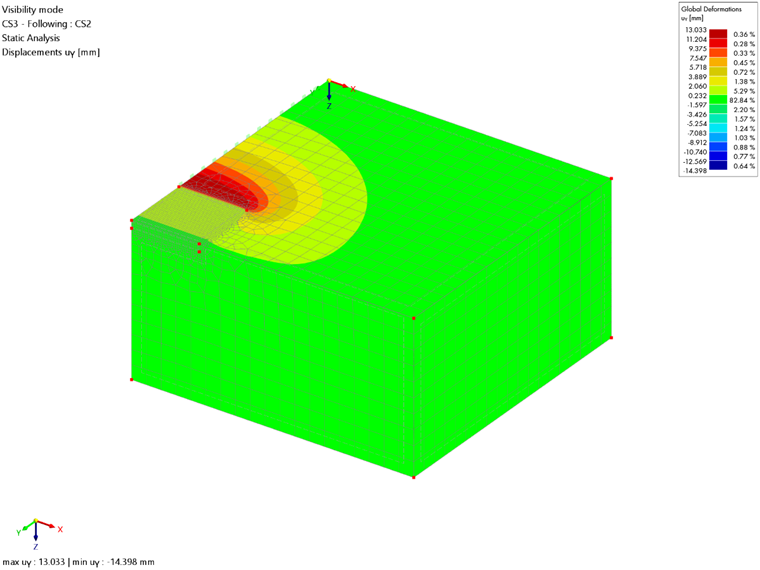

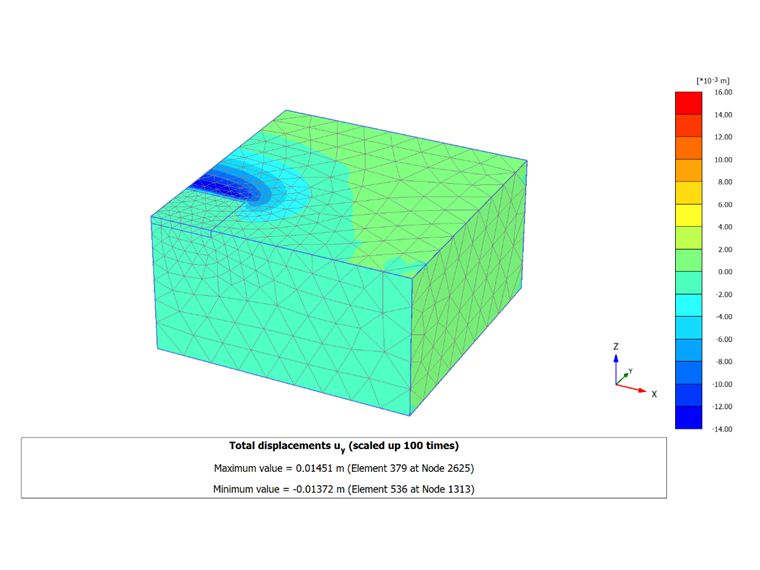

| max uy [mm] | 13,0 | 13.7 | 0,95 |
| RFEM 6 | PLAXIS 3D | Rapport | |

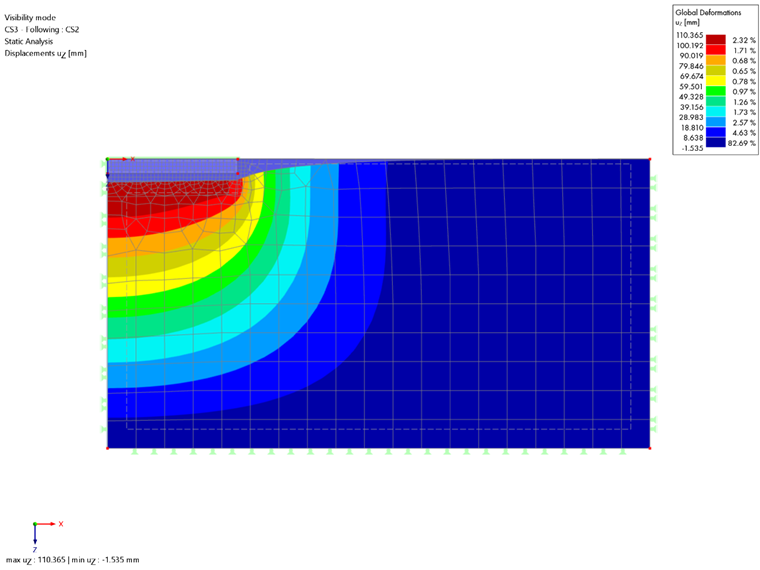

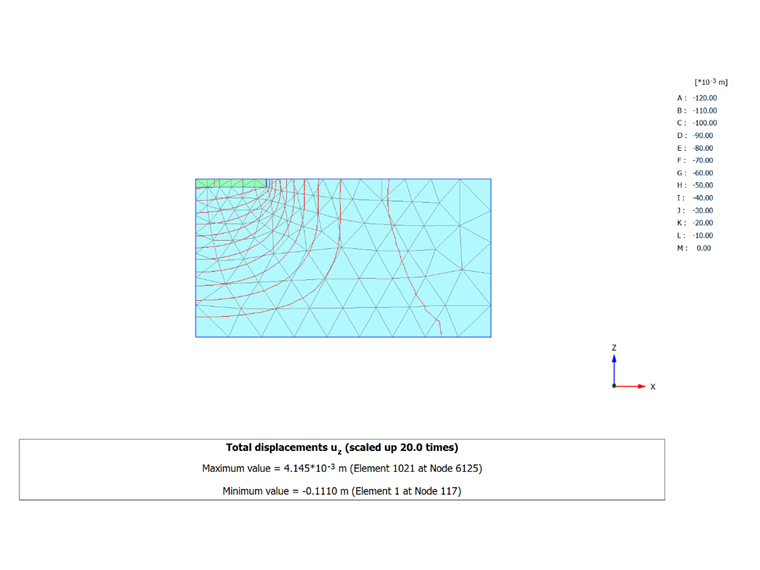

| max uz [mm] | 110,4 | 111,0 | 0,99 |
