Opis prac
Osiadania sztywnego fundamentu kwadratowego na glinie jeziornej [1] są obliczane w programie RFEM. Modelowana jest jedna czwarta fundamentu. Fundament ma szerokość 75 000 m po obu stronach. Do wygenerowania wyników wykorzystywane są etapy budowy.
| Materiał | Ił jeziorny | moduł sprężystości | E | 10,000 | MN/m2 |
| Moduł ścinania | [SCHOOL.NUMBEROFSINGLEUSERLICENCES] | 3,846 | MN/m2 | ||
| współczynnik Poissona | ν | 0,300 | - | ||
| gęstość objętościowa | γ | 17,000 | kN/m3 | ||
| gęstość objętościowa | γsat | 18,000 | kN/m3 | ||
| Fundament | moduł sprężystości | E | 30000,000 | MN/m2 | |
| współczynnik Poissona | ν | 0,150 | - | ||
| gęstość objętościowa | γsat | 50,000 | kN/m3 | ||
| Geometria | Długość fundamentu | l | 18,000 | m | |
| szerokość fundamentu | b | 18,000 | m | ||
| Grubość fundamentu | h | 2,000 | m | ||
| Przypadki obciążeń | Ciężar własny fundamentu | PO1 | - | - | |
| Ciężar własny gruntu | PO2 | - | - | ||

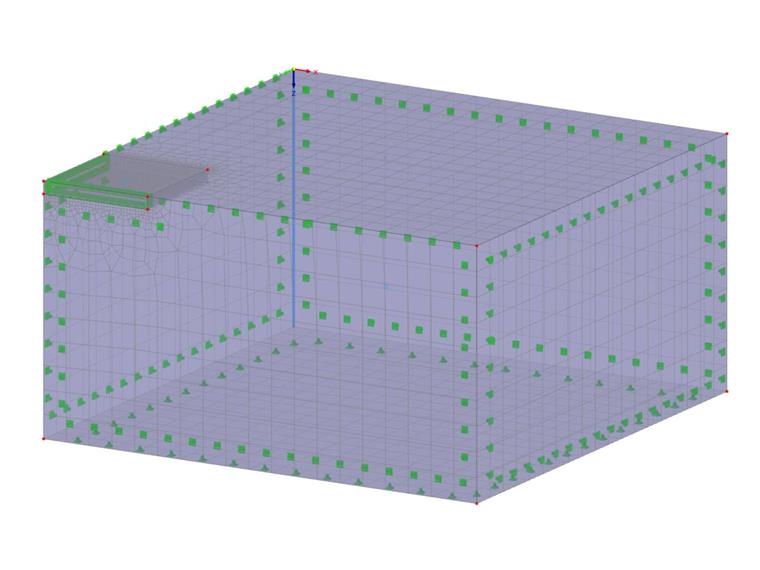

Ustawienia RFEM
- Odwiert wykorzystany do utworzenia masywu glebowego, którego jedyną warstwą jest glina jeziorna, ma 40 000 m długości.
- Fundament jest osadzony w masywie gruntowym za pomocą przecięć bryłowych.
- Długość elementów skończonych lFE dla gruntu została ustalona na 4.000 m. Uwzględniono zagęszczenie siatki wokół fundamentu, alFE zostało ustawione na 0,500 m.
- W przypadku etapów obliczeń używane są dwa ustawienia analizy statycznej:
| Ustawienia analizy statycznej | Typ analizy | Opcje |
| SA1 | Geometrycznie liniowa | Niesymetryczny solwer bezpośredni, jeśli wymagany przez model nieliniowy |
| SA2 | Geometrycznie liniowa | Niesymetryczny solwer bezpośredni, jeśli wymagany przez model nieliniowy |
| Równowaga dla konstrukcji nieodkształconej |
- Fazy obliczeń są następnie definiowane na podstawie etapów budowy:
| Etap budowy | Ustawienia analizy statycznej | Przypisane przypadki obciążeń |
| CS1 | SA1 | PO2 |
| CS2 | SA2 | PO2 |
| CS3 | SA1 | PO2 i PO1 |
504x
28x
Wyniki

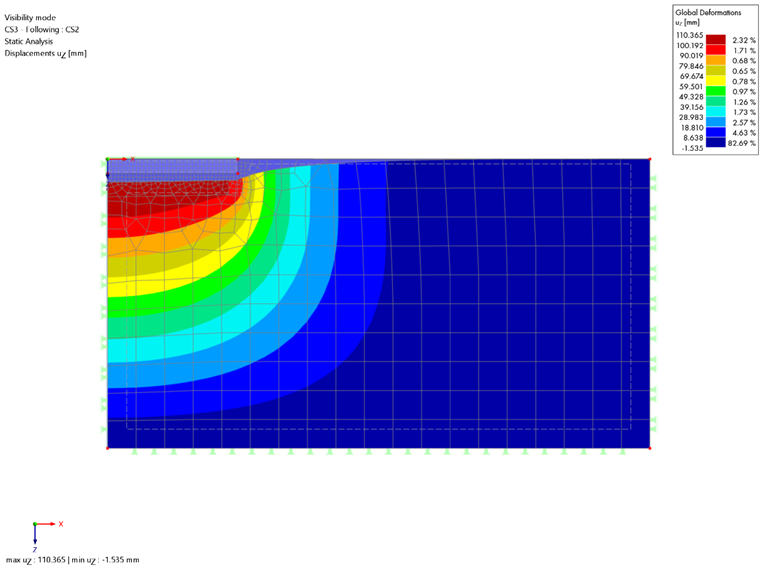

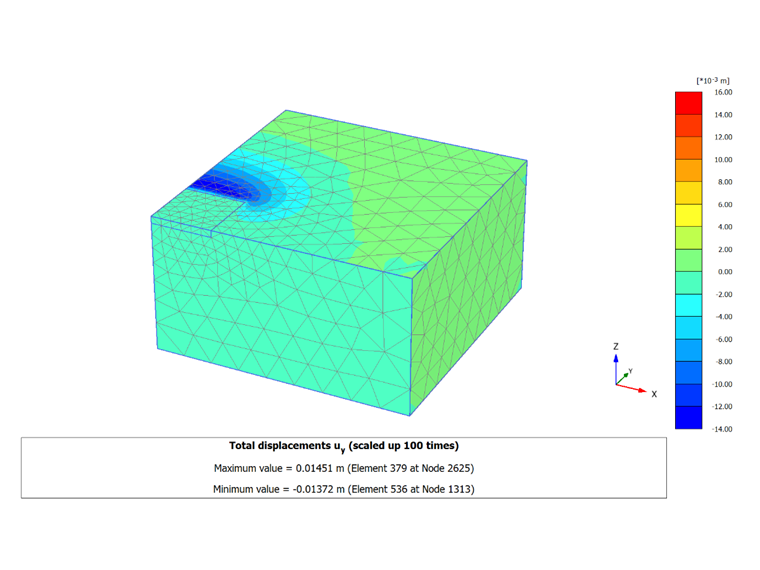

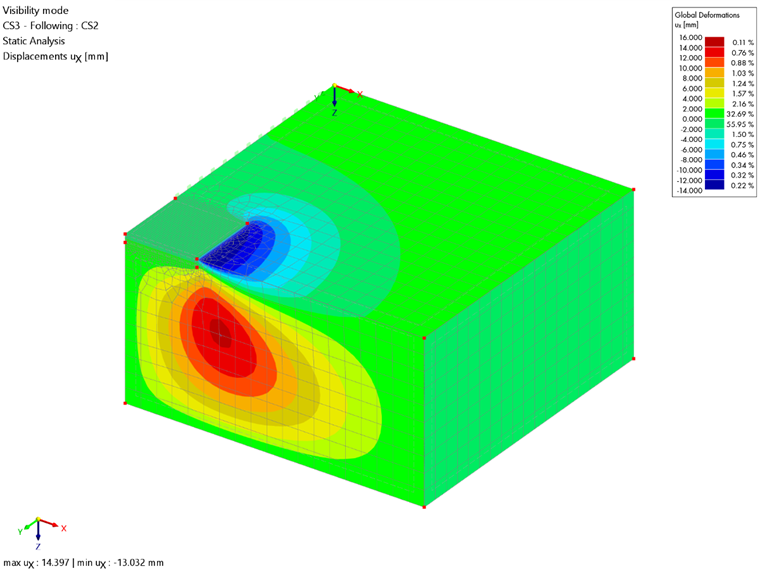

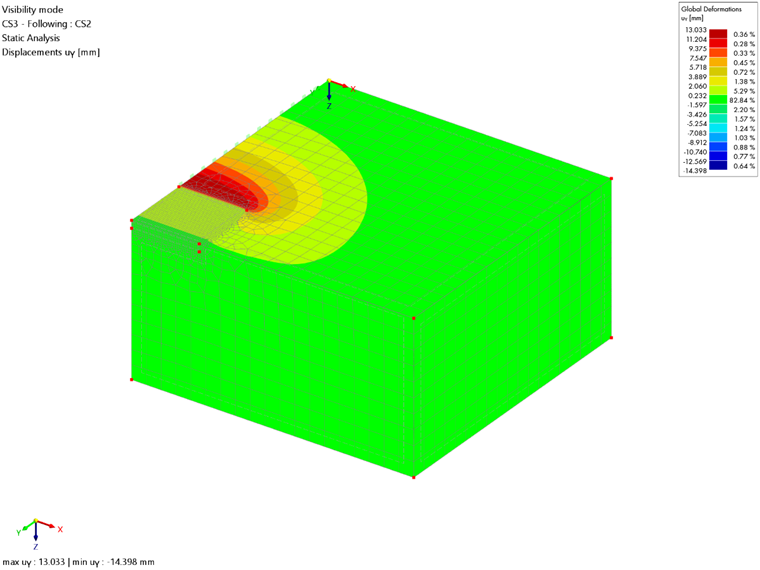

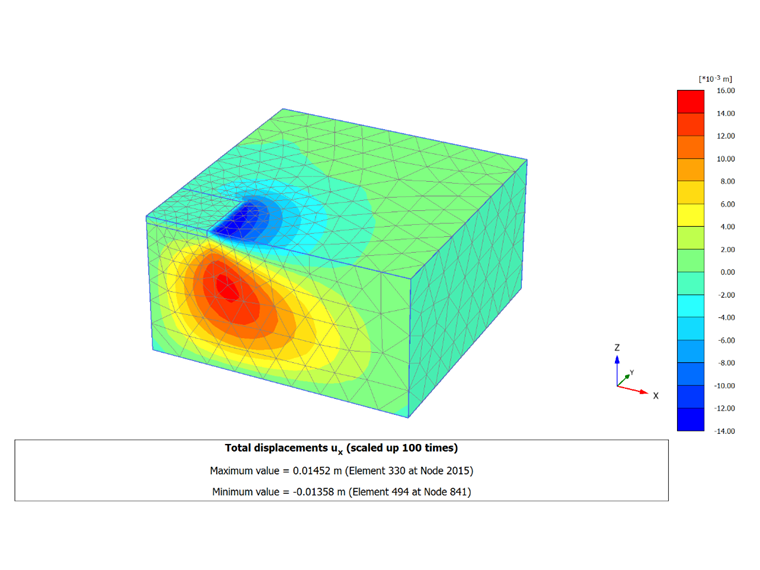

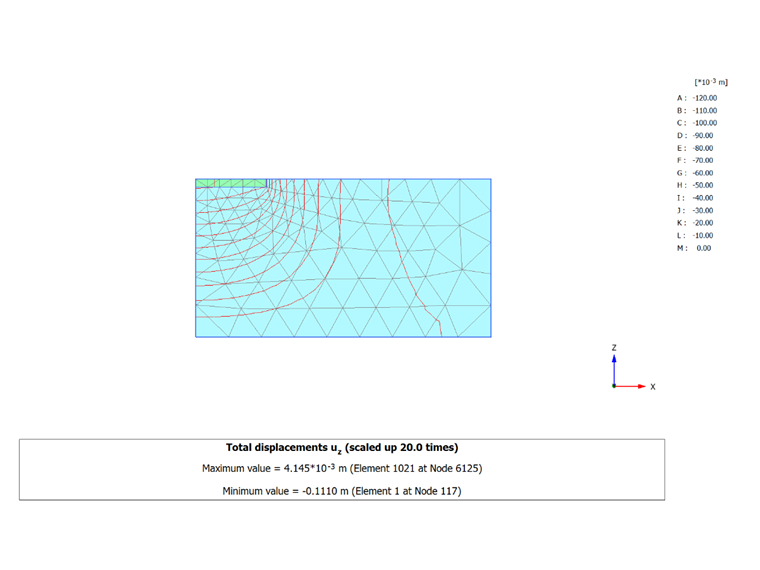

Otrzymane przemieszczenia w kierunkach x, y, z są porównywane z wynikami obliczonymi w programie PLAXIS 3D:
| RFEM 6 | PLAXIS 3D | Stosunek | |
| max ux [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | Stosunek | |
| max uy [mm] | 13,0 | 13.7 | 0,95 |
| RFEM 6 | PLAXIS 3D | Stosunek | |
| max uz [mm] | 110,4 | 111,0 | 0,99 |
