Descrição
Os recalques de uma fundação rígida quadrada sobre uma argila lacustre [1] são calculados com o RFEM. Um quarto da fundação é modelado. A fundação tem uma largura de 75,000 m em ambos os lados. As fases de construção são utilizadas para gerar os resultados.
| Material | Argila lacustre | Módulo de elasticidade | E | 10,000 | MN/m2 |
| Módulo de corte | G | 3,846 | MN/m2 | ||
| deformação transversal | ν | 0,300 | - | ||
| Peso específico | γ | 17,000 | kN/m3 | ||
| Peso específico | γsat | 18,000 | kN/m3 | ||
| Fundação | Módulo de elasticidade | E | 30000,000 | MN/m2 | |
| deformação transversal | ν | 0,150 | - | ||
| Peso específico | γsat | 50,000 | kN/m3 | ||
| Geometria | Comprimento da fundação | l | 18,000 | m | |
| Largura da fundação | B | 18,000 | m | ||
| Espessura da fundação | [SCHOOL.] | 2,000 | m | ||
| Casos de carga | Peso próprio da fundação | CC1 | - | - | |
| Peso próprio do solo | CC2 | - | - | ||
Configuração do RFEM

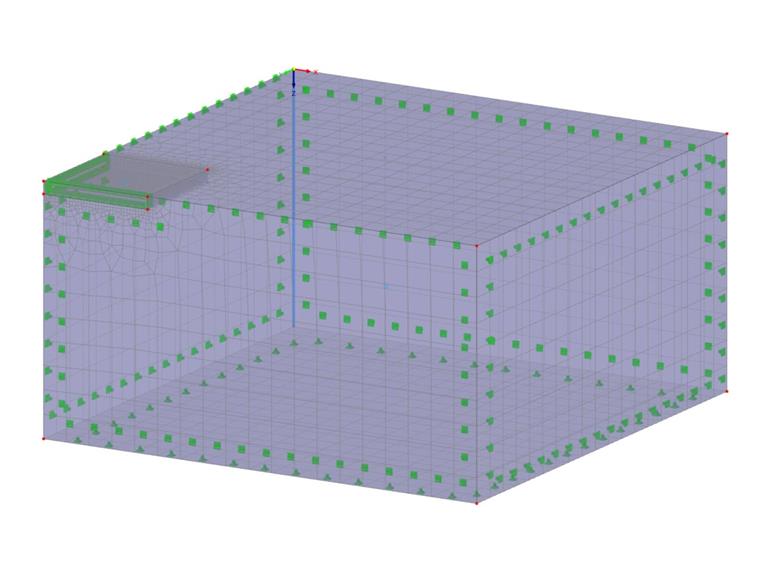

- O poço utilizado para a geração do maciço de solos tem como única camada de solo a argila lacustre e tem uma extensão de 40,000 m.
- A fundação está integrada no maciço de solo através de intersecções de betão armado.
- O comprimento dos elementos finitos lFE para o solo está definido como 4,000 m. É considerado um refinamento da malha em torno da fundação e lFE é definido como 0,500 m.
- Para as fases de cálculo, são utilizados dois parâmetros de análise estática:
| Configuração de análise estática | Tipo de análise | Opções |
| SA1 | Análise geométrica linear | Solucionador direto não simétrico caso exigido pelo modelo não linear |
| SA2 | Análise geométrica linear | Solucionador direto não simétrico caso exigido pelo modelo não linear |
| Equilíbrio para estrutura não deformada |
- As fases de cálculo são depois definidas por etapas de construção:
| Fase de construção | Configuração de análise estática | Casos de carga atribuídos |
| SC1 | SA1 | CC2 |
| SC2 | SA2 | CC2 |
| SC3 | SA1 | CC2 e CC1 |
433x
16x
Resultados

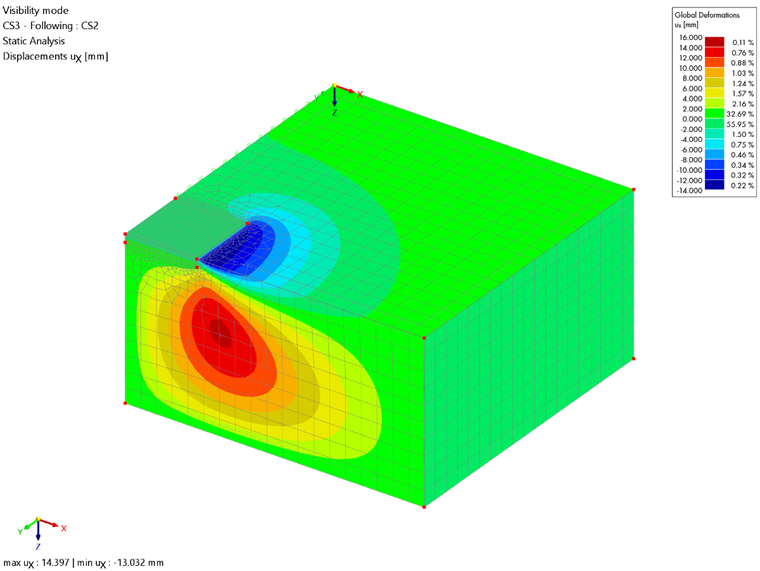

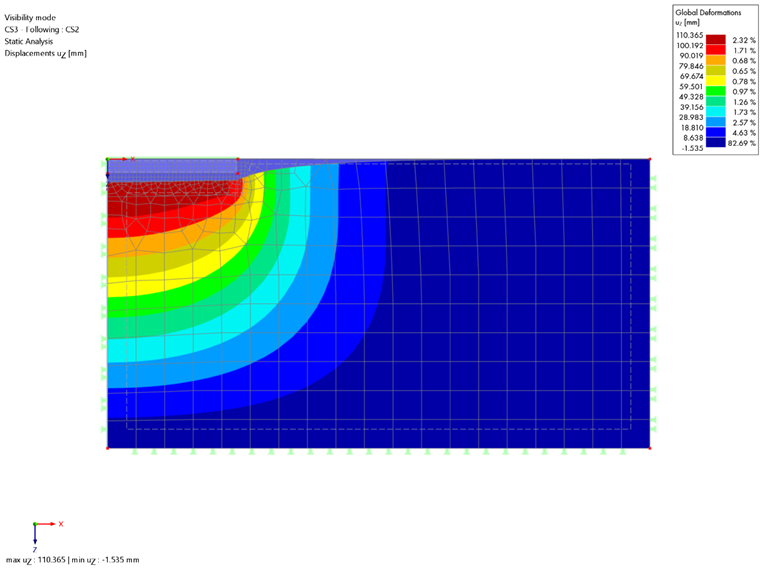

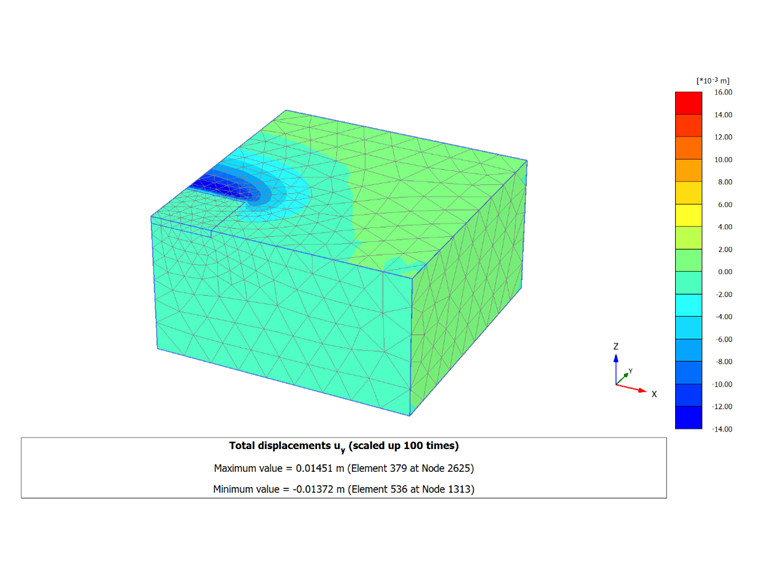

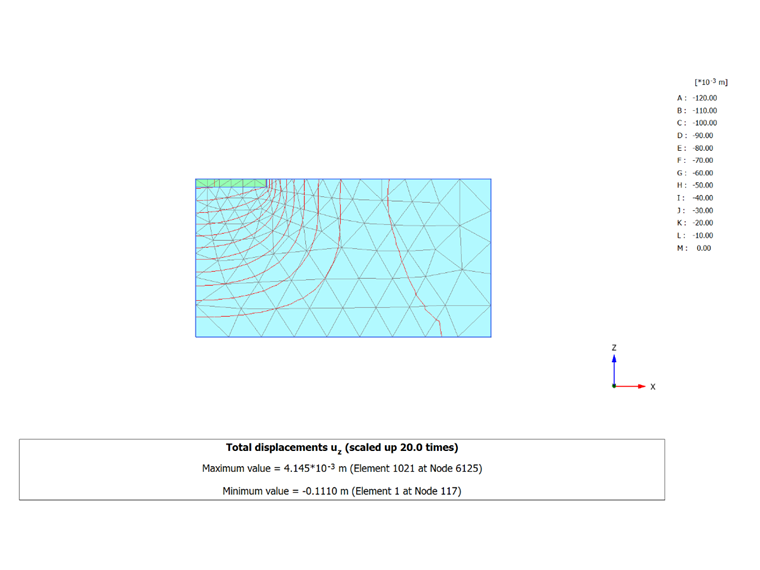

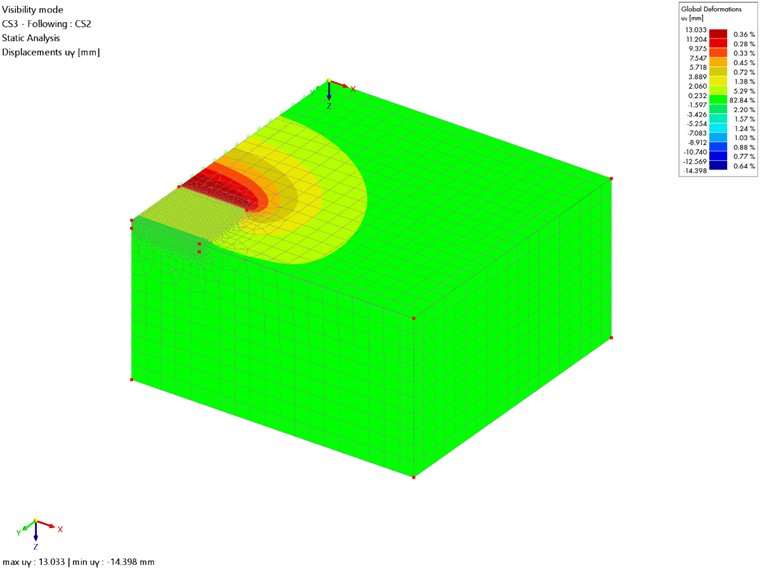

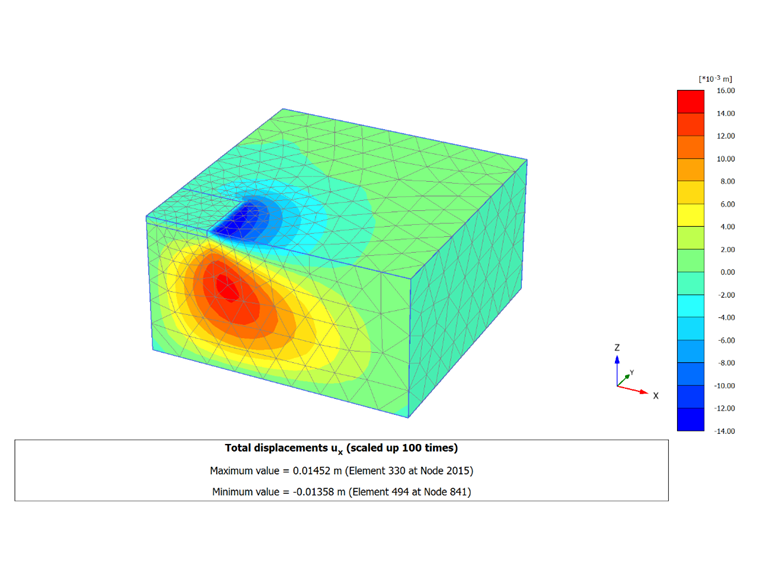

Os deslocamentos obtidos nas direções x, yez são comparados com os resultados calculados com o programa PLAXIS 3D:
| RFEM 6 | PLAXIS 3D | Relação | |
| máx ux [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | Relação | |
| máx uy [mm] | 13,0 | 13.7 | 0,95 |
| RFEM 6 | PLAXIS 3D | Relação | |
| máx uz [mm] | 110,4 | 111,0 | 0,99 |
