Descrizione
I cedimenti di una fondazione quadrata rigida su un'argilla lacustre [1] sono calcolati con RFEM. Viene modellato un quarto della fondazione. La fondazione ha una larghezza di 75.000 m su entrambi i lati. Le fasi di costruzione sono utilizzate per generare i risultati.
| Materiale | Argilla lacustre | Modulo di elasticità | E | 10,000 | MN/m2 |
| Modulo di taglio | [LinkToImage01] | 3,846 | MN/m2 | ||
| deformazione trasversale | ν | 0,300 | - | ||
| Peso specifico | γ | 17,000 | kN/m3 | ||
| Peso specifico | γsat | 18,000 | kN/m3 | ||
| Fondazione | Modulo di elasticità | E | 30000,000 | MN/m2 | |
| deformazione trasversale | ν | 0.150 | - | ||
| Peso specifico | γsat | 50,000 | kN/m3 | ||
| Geometria | Lunghezza della fondazione | l | 18,000 | m | |
| Larghezza della fondazione | b | 18,000 | m | ||
| Spessore della fondazione | h | 2,000 | m | ||
| Casi di carico | Peso proprio della fondazione | CC1 | - | - | |
| Peso proprio del suolo | CC2 | - | - | ||
Impostazioni RFEM

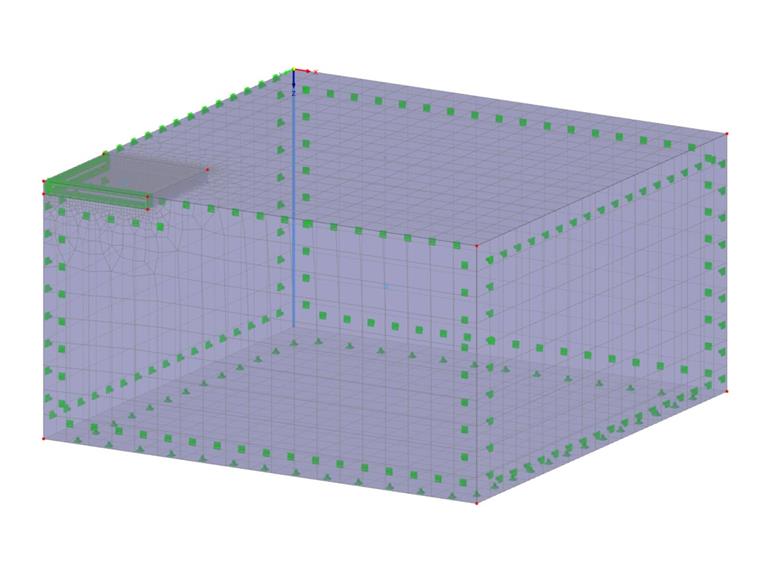

- Il pozzo utilizzato per la generazione del massiccio di terreno ha l'argilla lacustre come unico strato di terreno ed è lungo 40.000 m.
- La fondazione è incorporata nel massiccio del terreno per mezzo di intersezioni solide.
- La lunghezza degli elementi finiti lFE per il terreno è impostata su 4.000 m. Si considera un affinamento della mesh intorno alla fondazione e lFE è impostato a 0,500 m.
- Per le fasi di calcolo, vengono utilizzate due impostazioni dell'analisi statica:
| Impostazioni dell'analisi statica | Tipo di analisi | Opzioni |
| SA1 | Geometricamente lineare | Solutore diretto asimmetrico se richiesto dal modello non lineare |
| SA2 | Geometricamente lineare | Solutore diretto asimmetrico se richiesto dal modello non lineare |
| Equilibrio per struttura indeformata |
- Le fasi di calcolo sono quindi definite utilizzando le fasi di costruzione:
| Fase costruttiva | Impostazioni dell'analisi statica | Casi di carico assegnati |
| CS1 | SA1 | CC2 |
| CS2 | SA2 | CC2 |
| CS3 | SA1 | LC2 e LC1 |
433x
16x
Risultati
Gli spostamenti ottenuti nelle direzioni x, y e z sono confrontati con i risultati calcolati con il software PLAXIS 3D:
| RFEM 6 | PLAXIS 3D | Rapporto | |

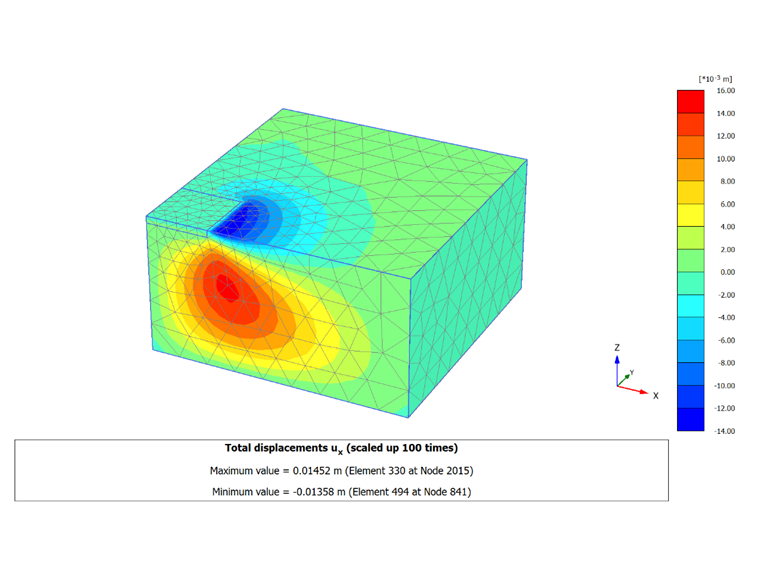

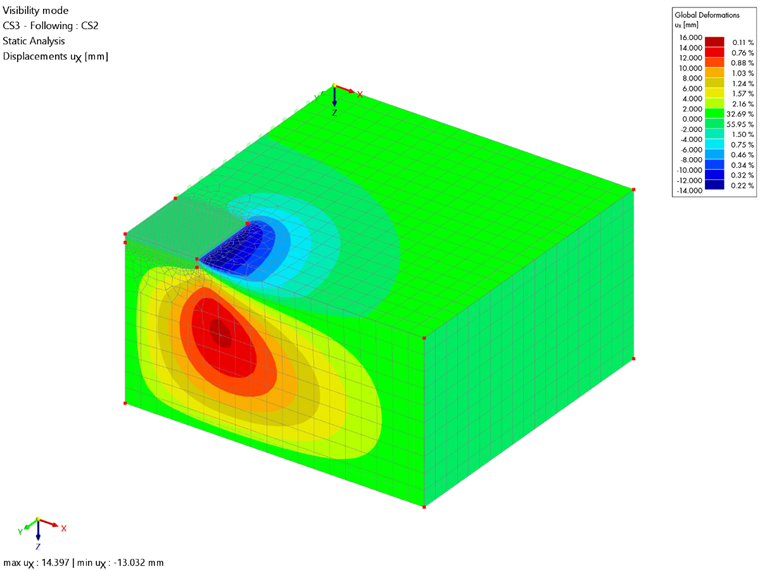

| u maxx [mm] | 14,4 | 14,5 | 0,99 |
| RFEM 6 | PLAXIS 3D | Rapporto | |

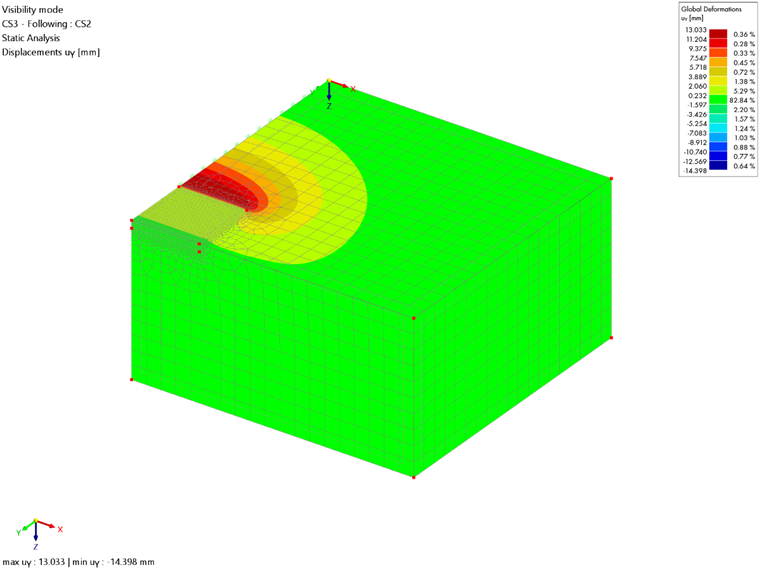

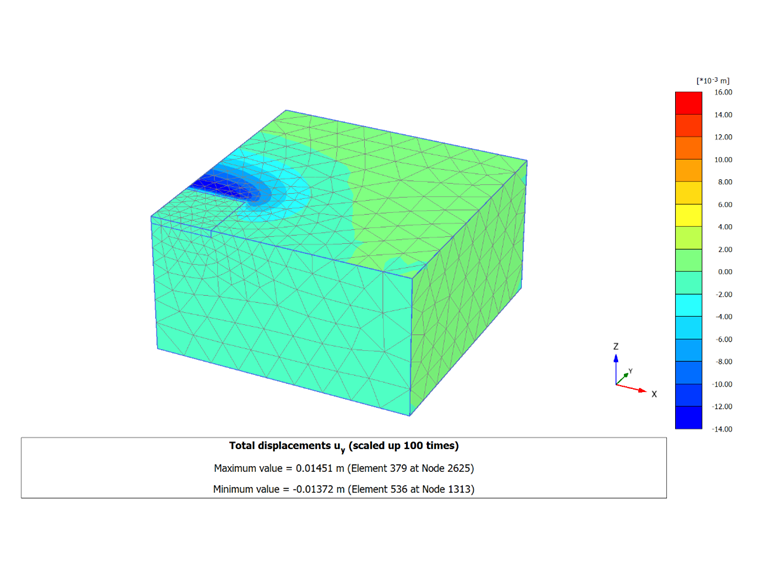

| u maxy [mm] | 13,0 | 13.7 | 0,95 |
| RFEM 6 | PLAXIS 3D | Rapporto | |

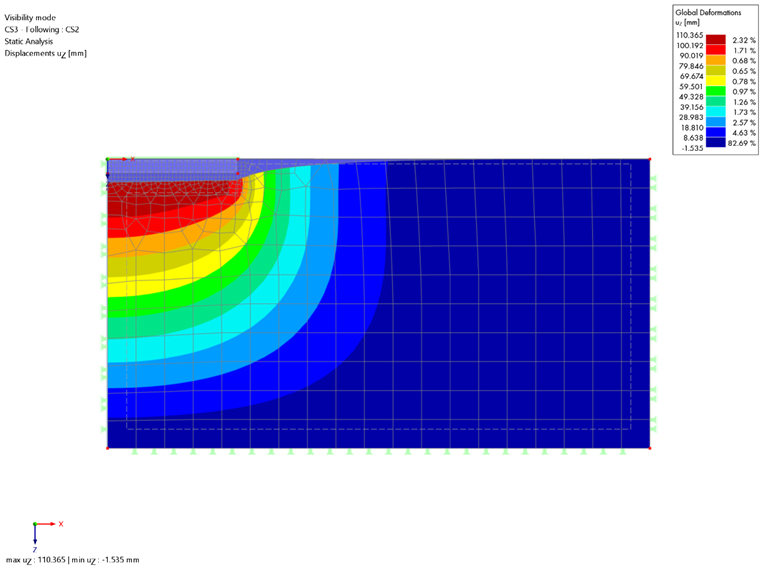

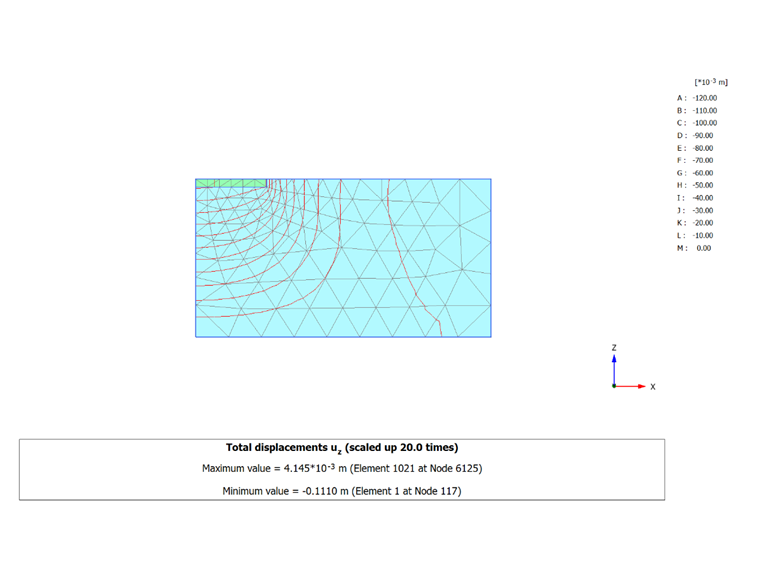

| u maxz [mm] | 110,4 | 111,0 | 0,99 |
