VE0301 | Нагрузки ветра на отдельно стоящее здание

Описание

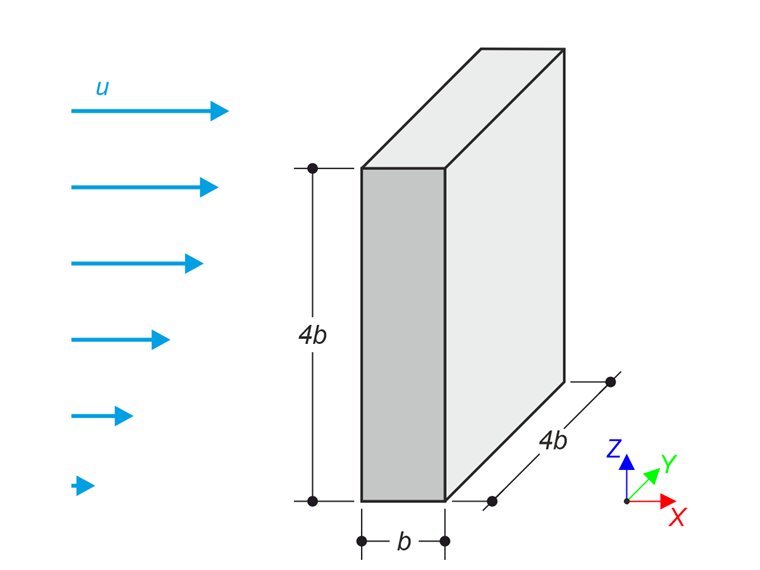

Пример верификации описывает установившееся течение вокруг изолированного здания (масштабной модели) согласно следующему эскизу. Пример представлен Японским институтом архитектуры (AIJ) и подробно описан в следующем источнике. Профили скорости, измеренные в аэродинамической трубе AIJ, принимаются в качестве эталона и сравниваются с результатами моделирования в RWIND. Проблема описывается следующими параметрами и профилями входного потока.

• 3D-визуализатор
• 3D Viewer | Babylon
• Виртуальная реальность

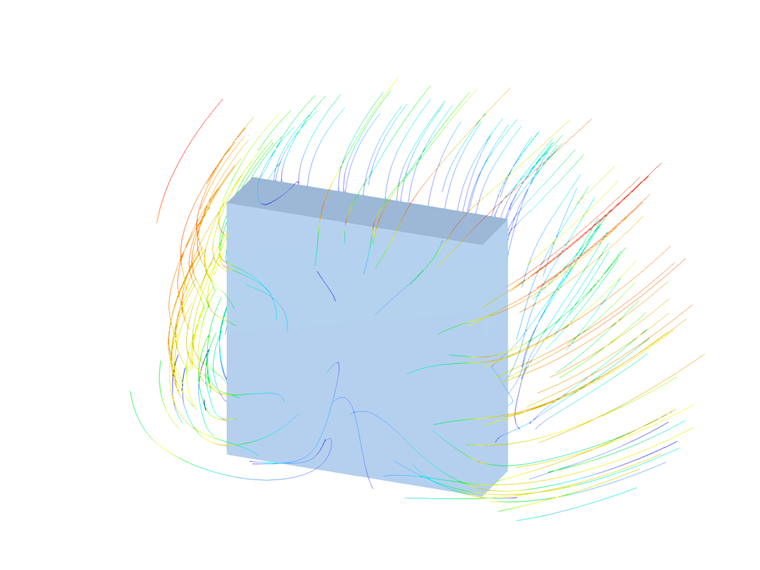

Ветровые нагрузки на изолированное здание

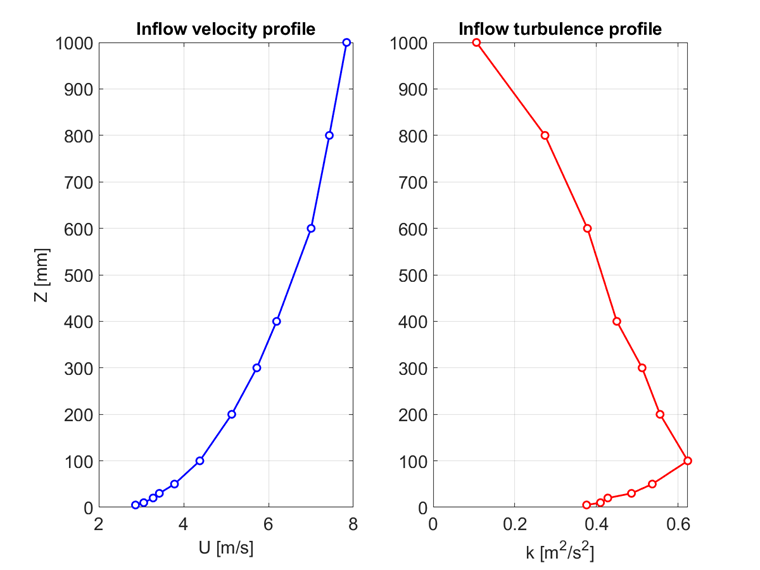

Скорость потока и профиль турбулентности

Аналитическое решение

Аналитическое решение недоступно. Пример предлагает сравнение между результатами моделирования RWIND CFD и экспериментальными данными (AIJ).

Настройки симуляции RWIND

• Смоделировано в RWIND 3.05
• Тип симуляции – установившееся течение
• Плотность сетки 20% с уточнениями: 878,758 ячеек
• Граничное условие на входе – профиль скорости и профиль интенсивности турбулентности
• Дно туннеля – граничное условие без скольжения
• Стены и верх туннеля – граничное условие со скольжением
• Граничное условие на выходе – нулевое давление; нулевой градиент скорости

Результаты

Следующие графики демонстрируют сравнение между экспериментально полученными данными из аэродинамической трубы (AIJ) и данными из CFD моделирования в RWIND. Графики показывают хорошее согласие между симуляцией и экспериментом.

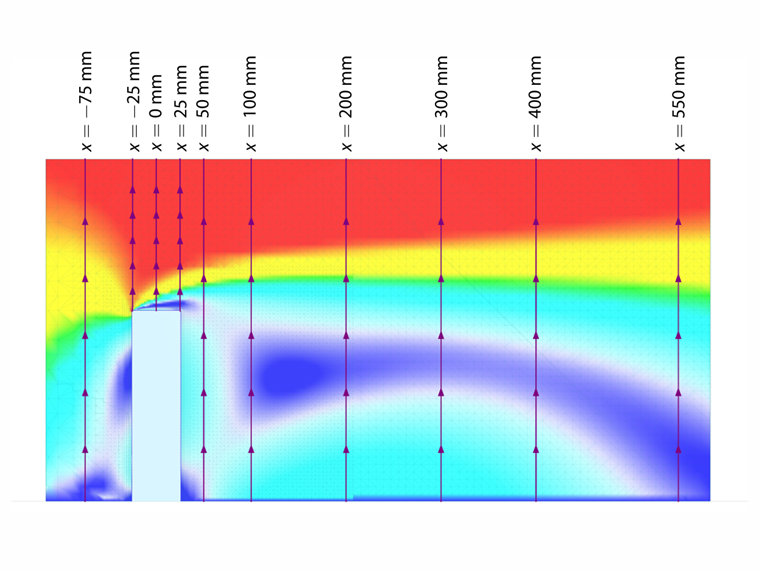

RWIND Simulation – Поле Скоростей в Вертикальном Сечении y = 0 мм, Размещение Линейного Датчика

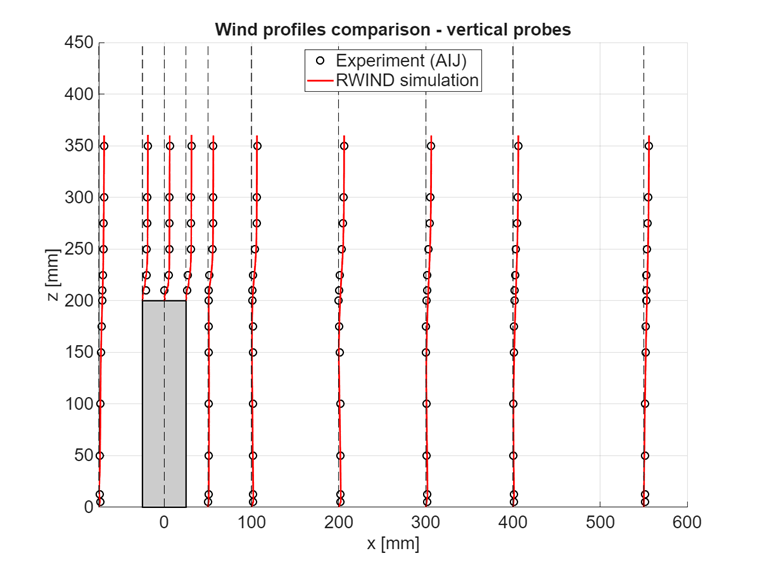

Профили ветра – Сравнение экспериментальных данных и результатов моделирования для всех вертикальных зондов

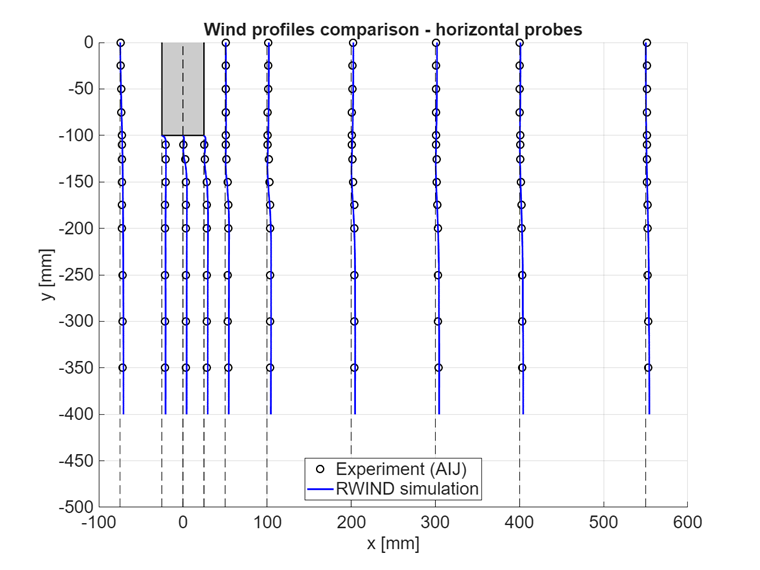

Профили ветра - сравнение экспериментальных данных и результатов моделирования для всех горизонтальных линейных измерительных устройств

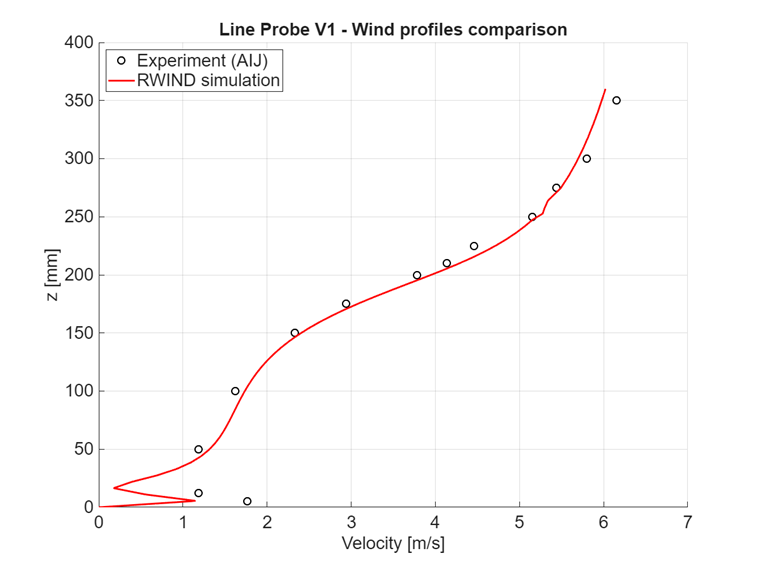

Сравнение величин скорости при x = -75 мм, Вертикальный секция

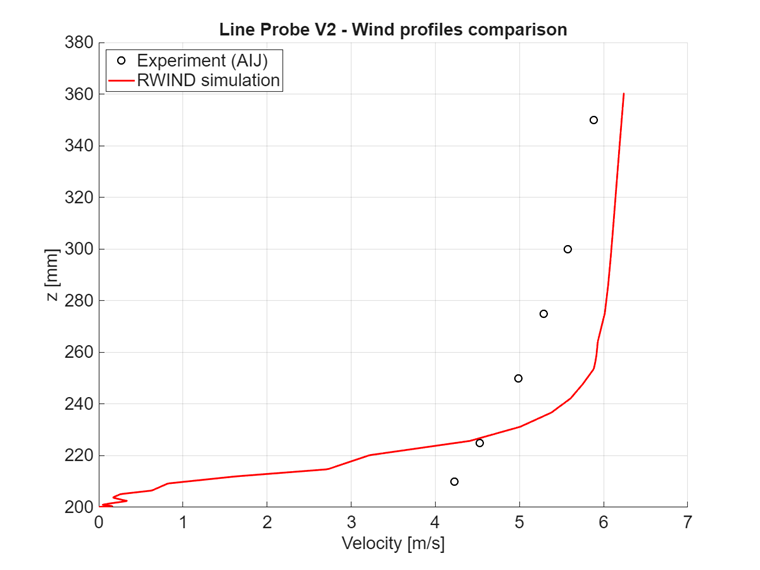

Сравнение величины скоростей при x = -25 мм, вертикальное сечение

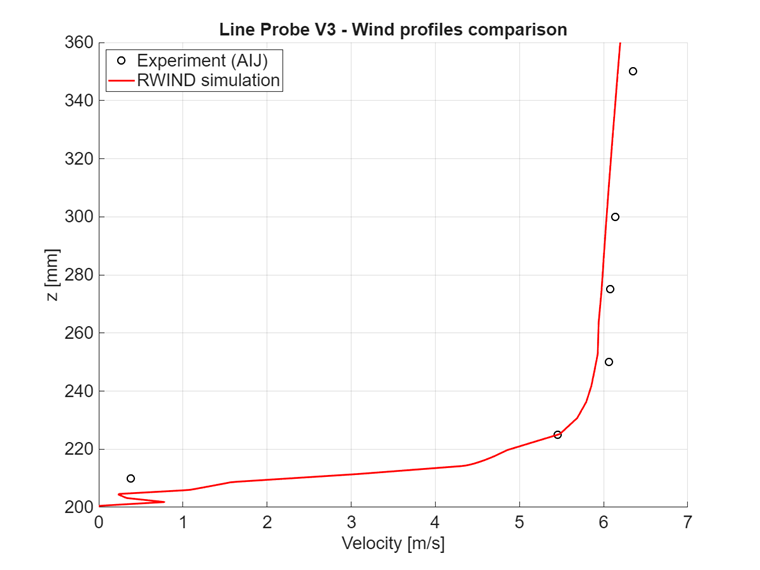

Сравнение векторов скоростей при x = 0 мм, вертикальный разрез

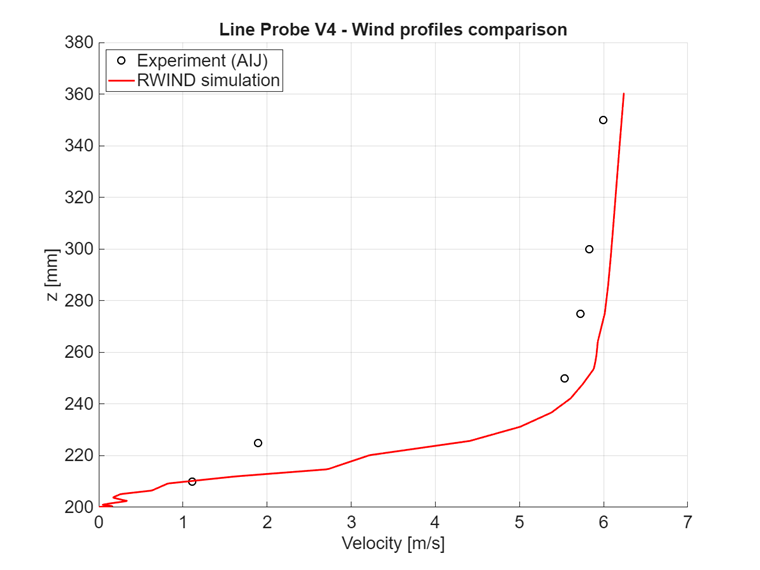

Сравнение величины скорости при x = 25 мм, вертикальный разрез

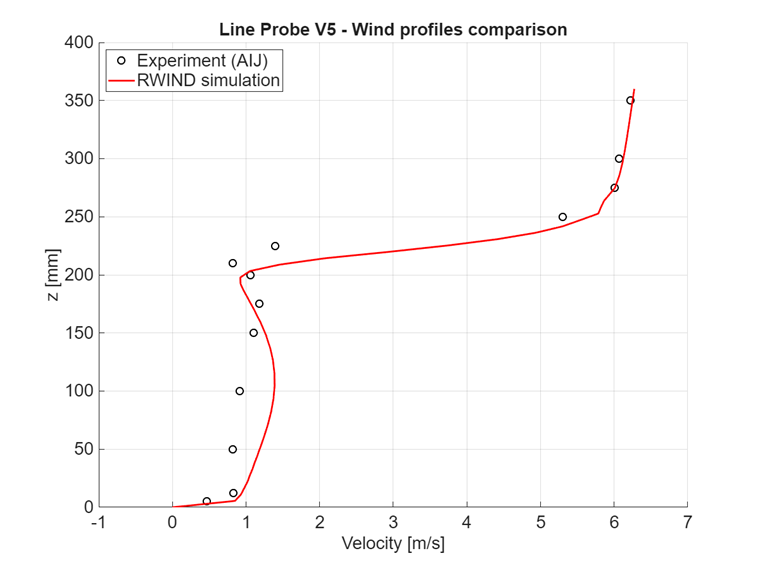

Сравнение велечин скорости при x = 50 мм, Вертикальное сечение

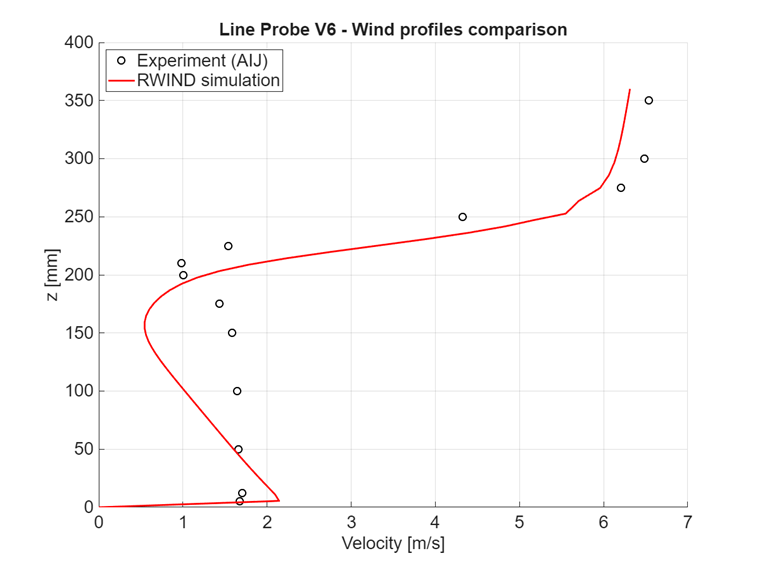

Сравнение величин скорости при x = 100 мм, вертикальное сечение

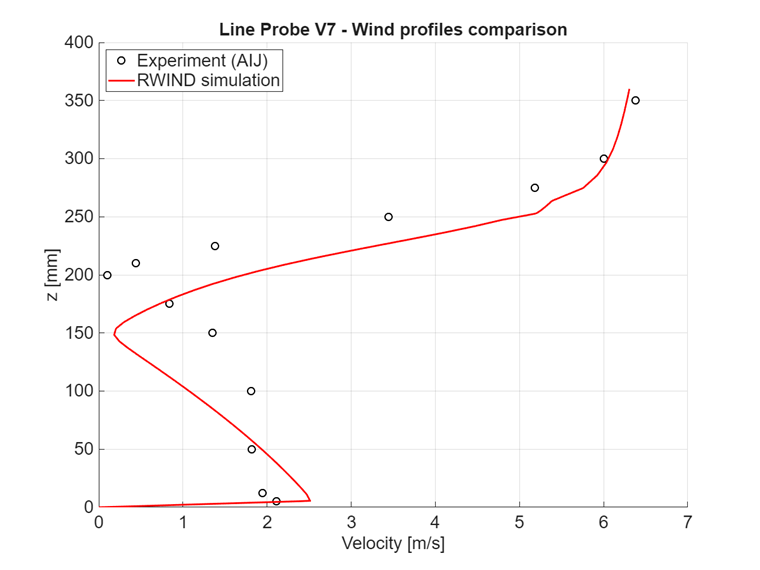

Сравнение величин скорости на x = 200 мм, вертикальный срез

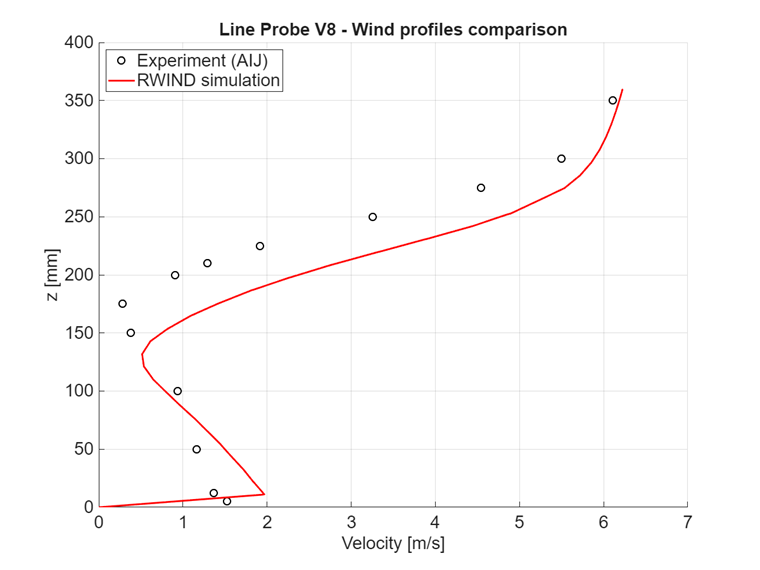

Сравнение величин скорости при x = 300 мм, вертикальный разрез

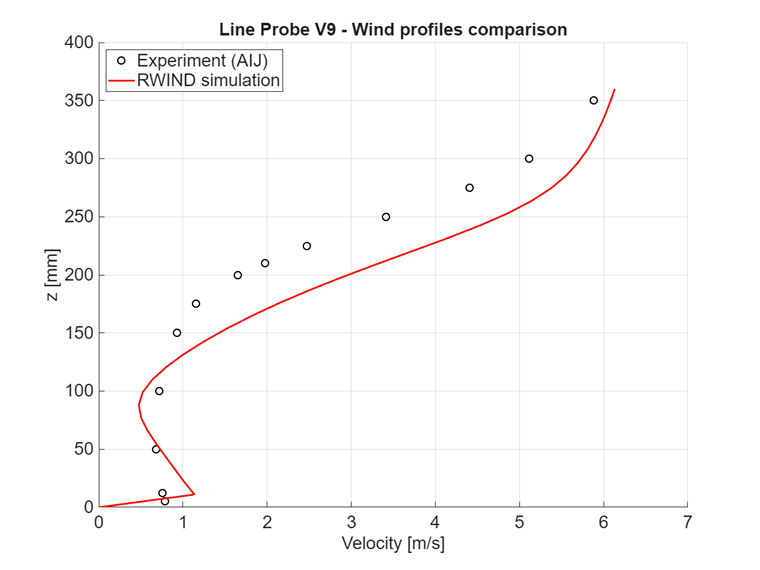

Сравнение величин скорости при x = 400 мм, вертикальный сечение

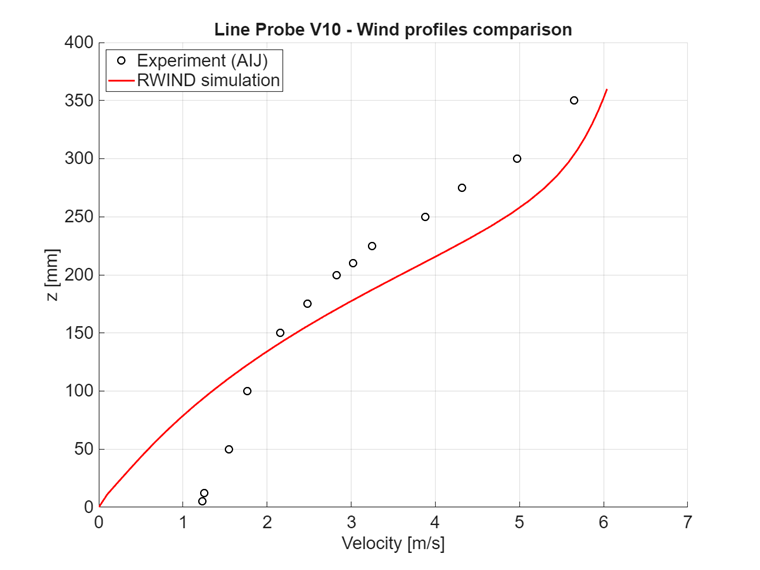

Сравнение величины скорости при x = 550 мм, вертикальное сечение

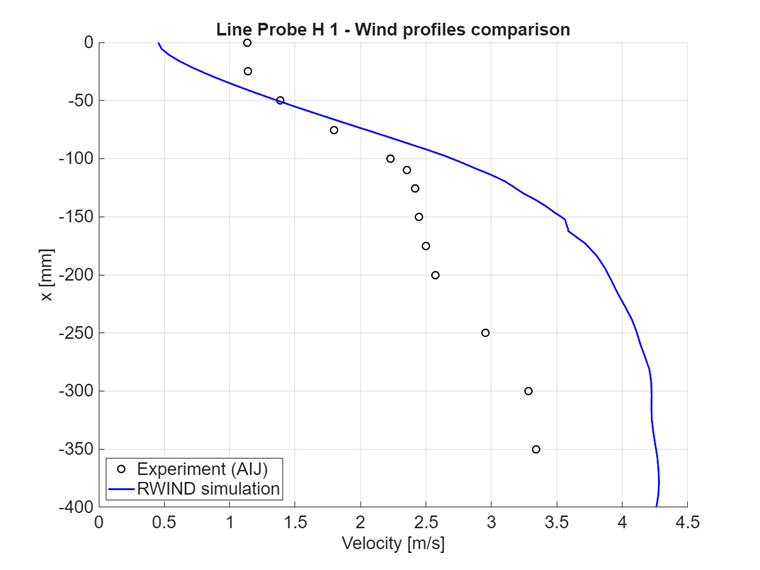

Сравнение векторов скорости при x = -75 мм, горизонтальный разрез

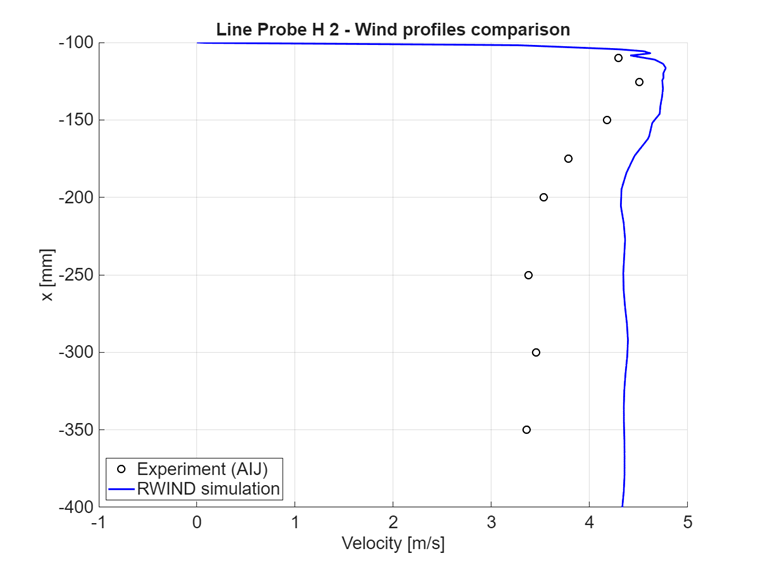

Сравнение амплитуды скорости при x = -25 мм, горизонтальный срез

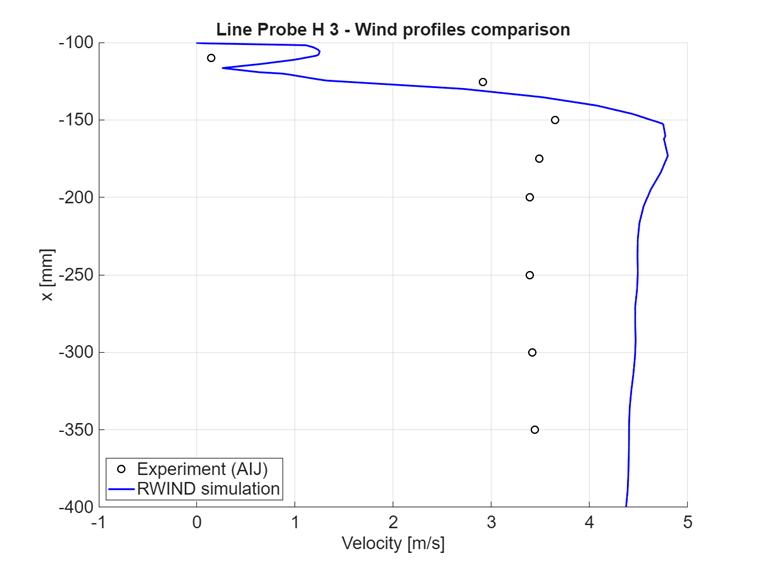

Сравнение величин скоростей при x = 0 мм, горизонтальный срез

Сравнение величин скорости при x = 25 мм, горизонтальный разрез

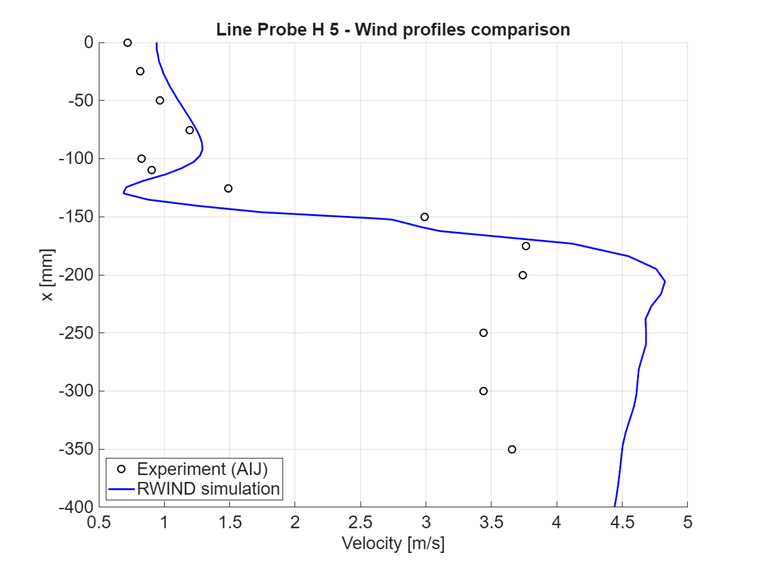

Сравнение величин скорости при x = 50 мм, горизонтальное сечение

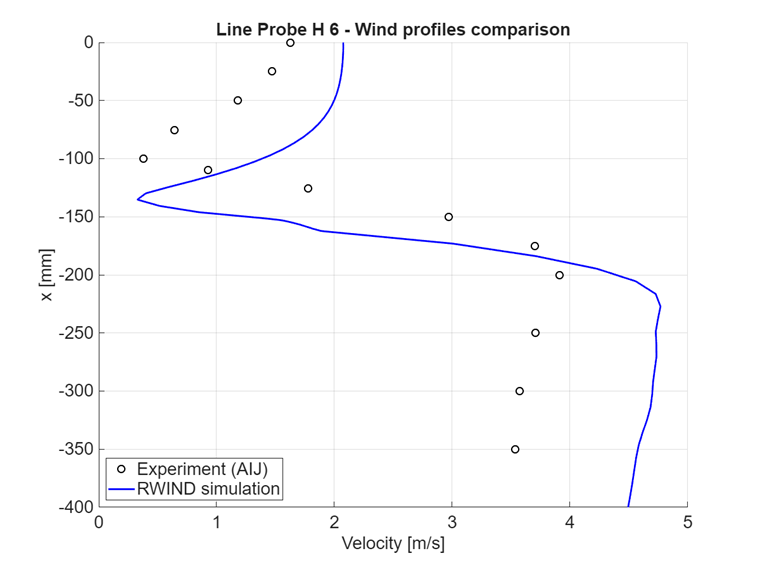

Сравнение величины скорости при x = 100 мм, горизонтальное сечение

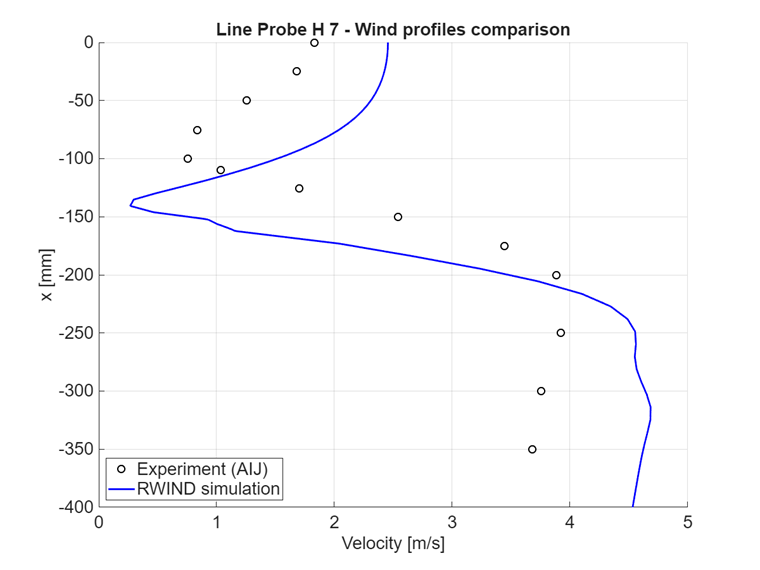

Сравнение величин скоростей при x = 200 мм, горизонтальный разрез

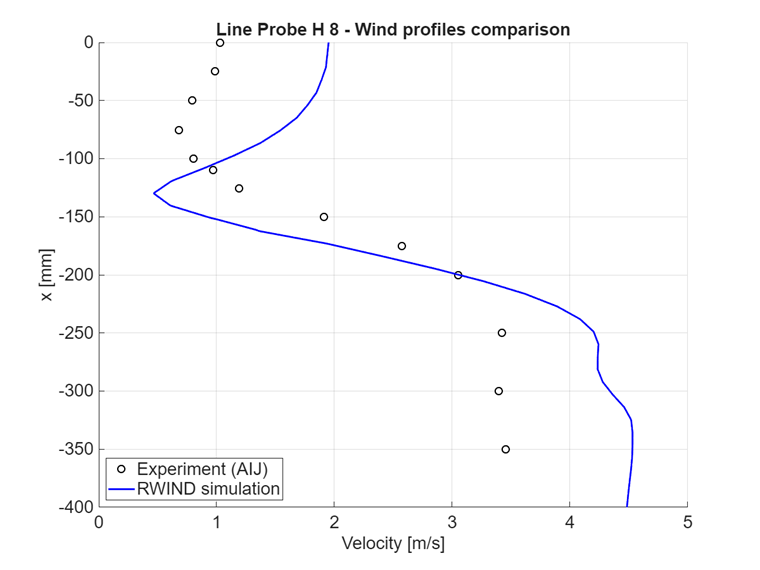

Сравнение величин скорости при x = 300 мм, горизонтальный срез

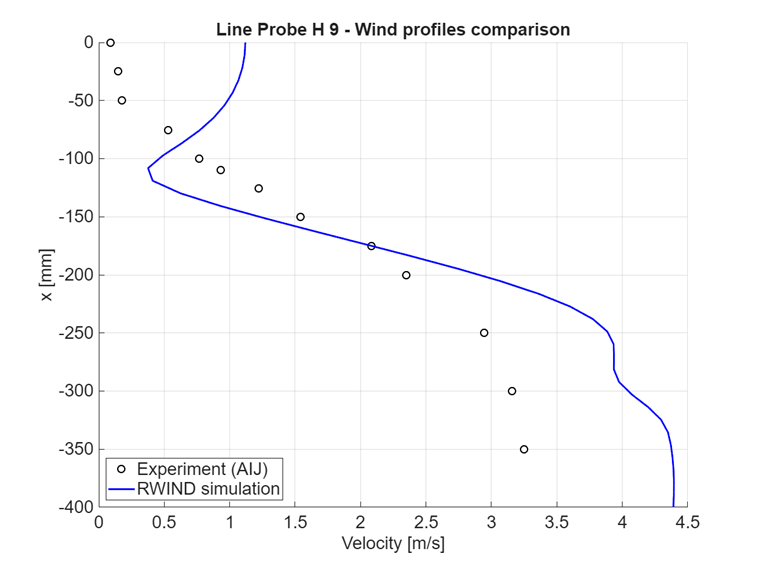

Сравнение величин скоростей при x = 400 мм, горизонтальное сечение

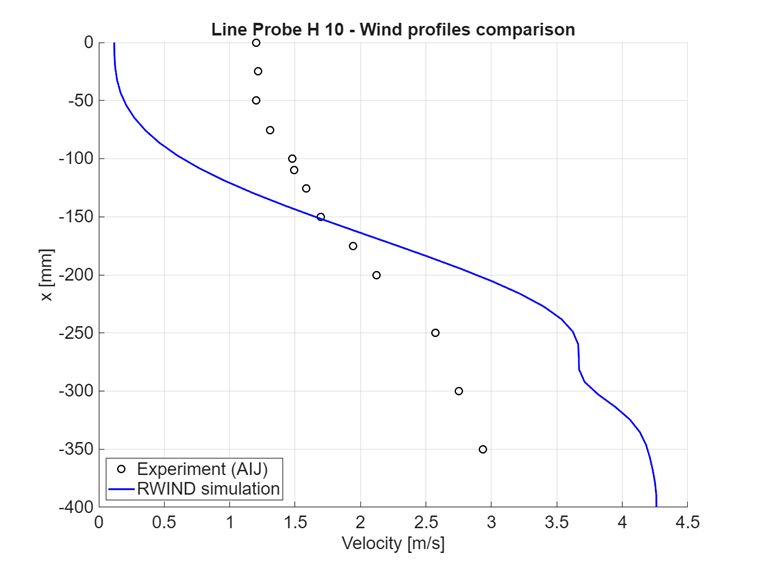

Сравнение величин скоростей при x = 550 мм, горизонтальная секция
