Descrizione

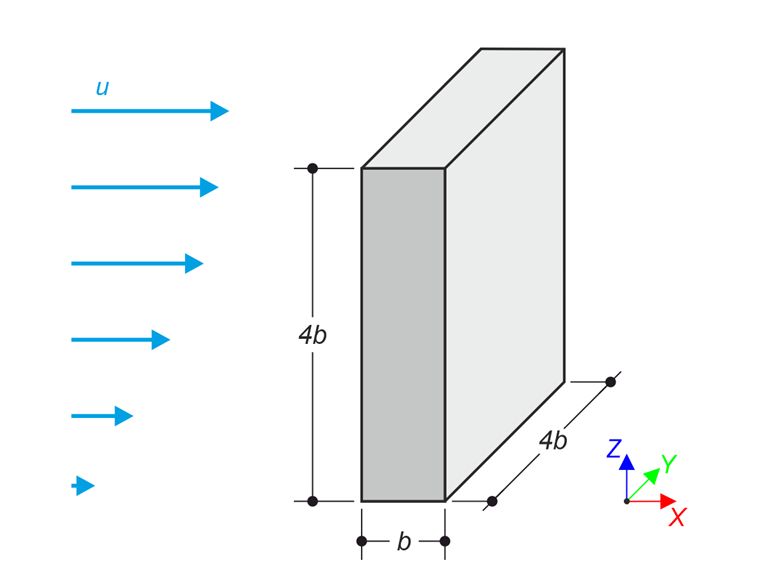

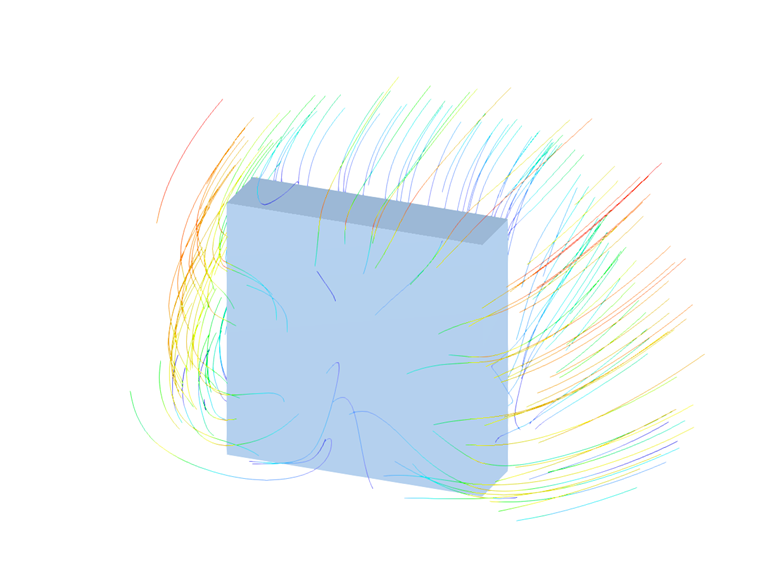

L'esempio di verifica descrive il flusso stazionario intorno a un edificio isolato (modello in scala) secondo lo schizzo seguente. L'esempio è fornito dall'Istituto di Architettura del Giappone (AIJ) ed è descritto in dettaglio nella seguente referenza. I profili di velocità misurati nella galleria del vento dall'AIJ sono presi come riferimento e confrontati con i risultati della simulazione in RWIND. Il problema è descritto dai seguenti parametri e profili di afflusso.
| Proprietà del fluido | Viscosità cinematica | ν | 1.500e-5 | m2/s |
| Densità | ρ | 1.250 | kg/m3 | |
| Geometria | Larghezza | b | 50.000 | mm |
Soluzione Analitica
Non è disponibile alcuna soluzione analitica. L'esempio fornisce un confronto tra i risultati della simulazione CFD RWIND e i dati sperimentali (AIJ).
Impostazioni della Simulazione RWIND
- Modellato in RWIND 3.05
- Tipo di simulazione a flusso stazionario
- Densità della mesh al 20% con perfezionamenti: 878.758 celle

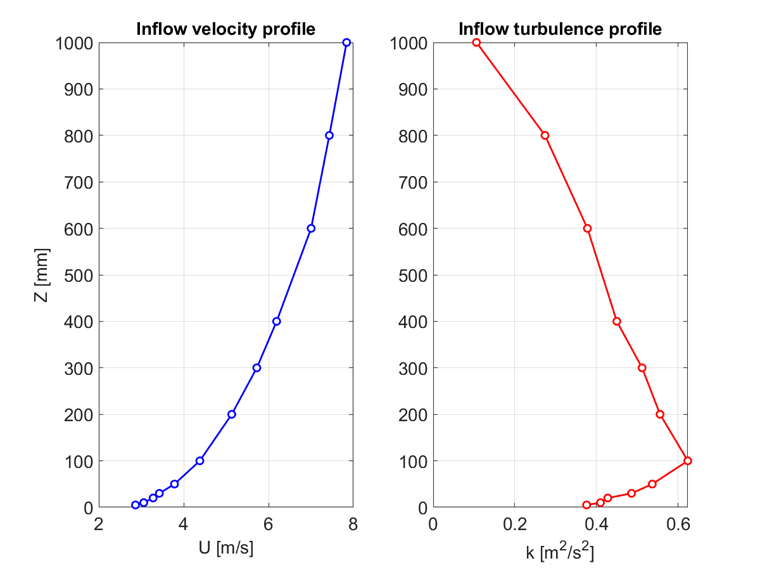

- Condizione al contorno di ingresso - profilo di velocità e profilo di intensità di turbolenza
- Fondo del tunnel - condizione al contorno di non scivolamento
- Pareti e parte superiore del tunnel - condizione al contorno di scivolamento
- Condizione al contorno di uscita - pressione zero; gradiente di velocità zero
Risultati

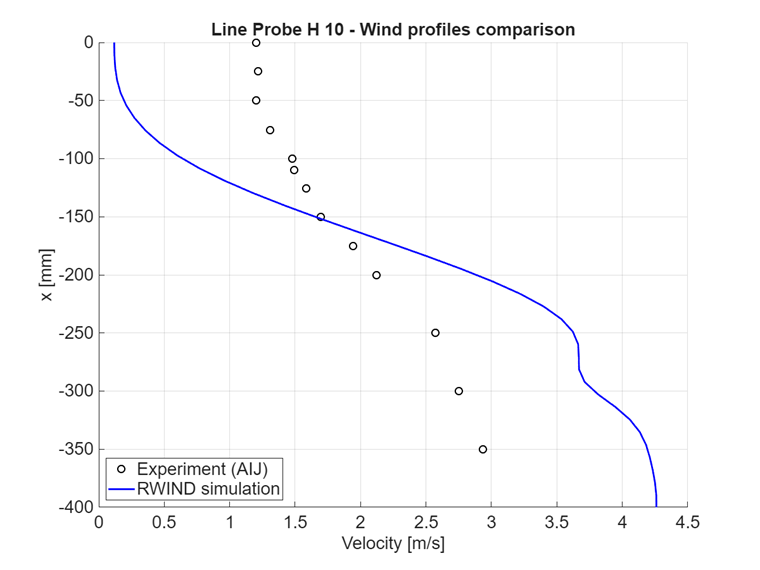

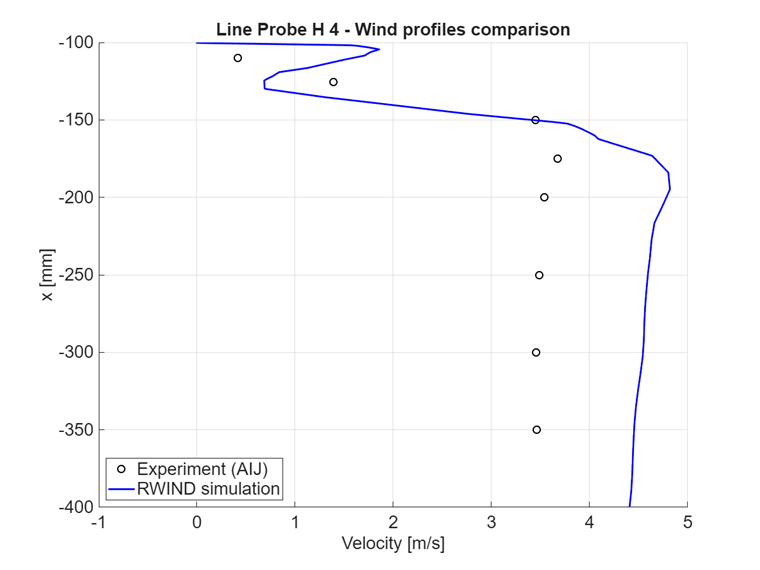

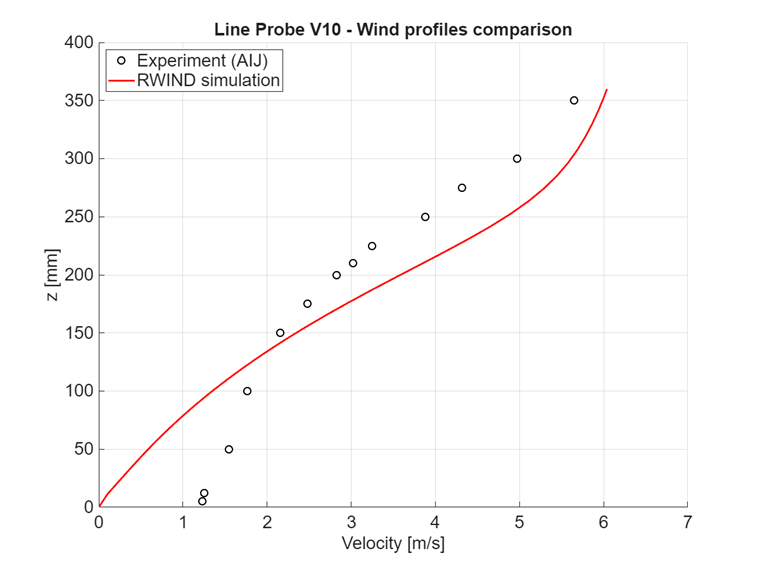

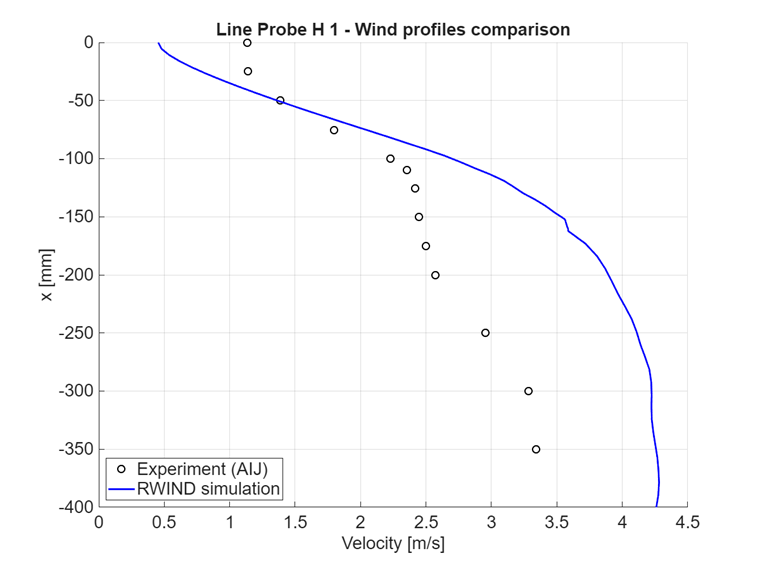

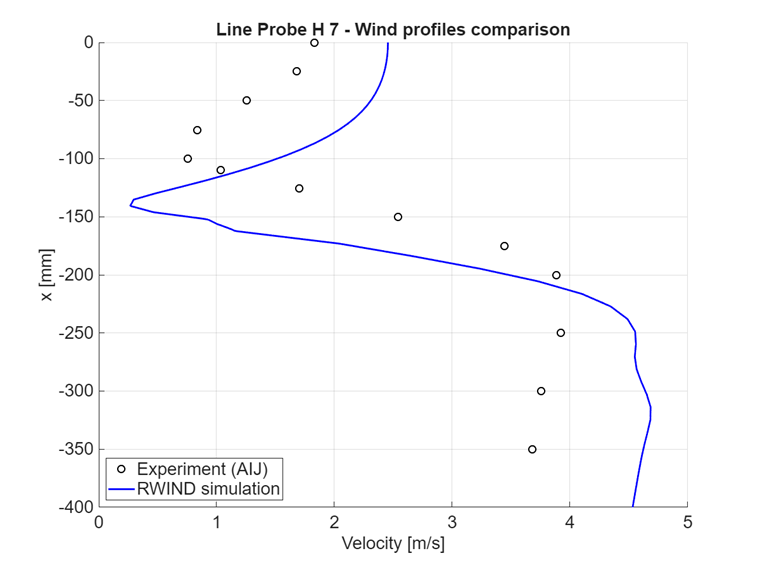

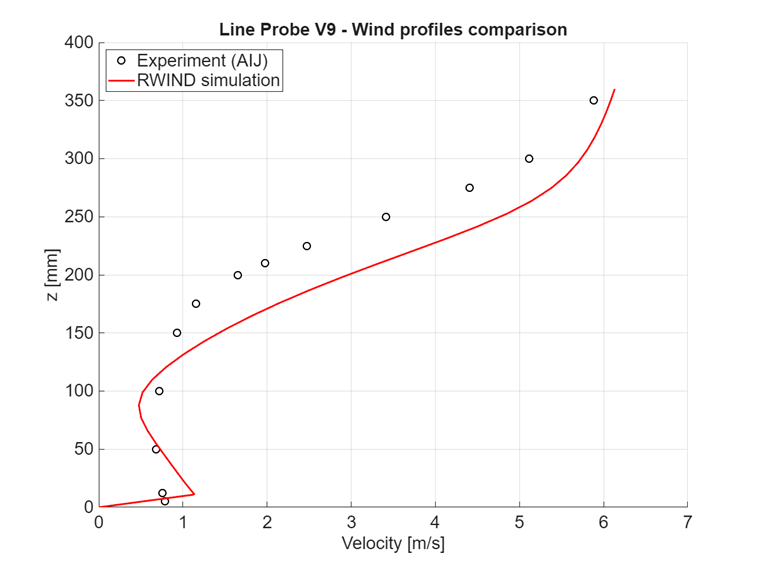

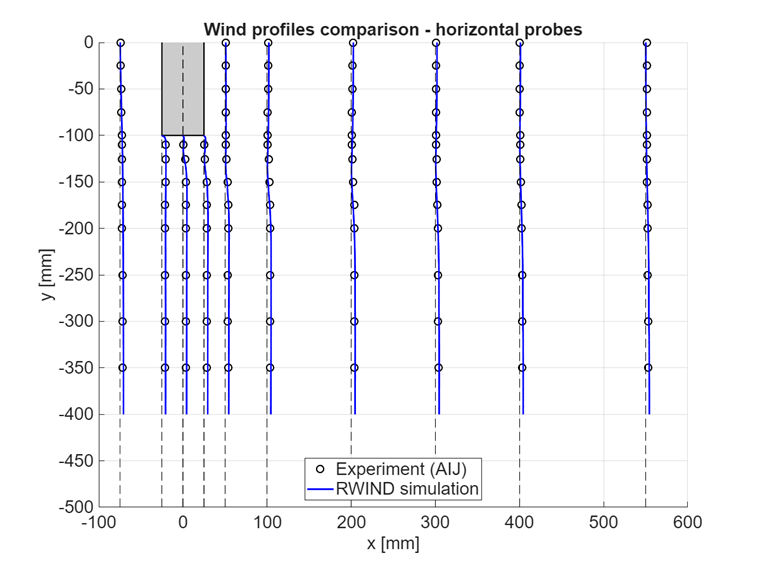

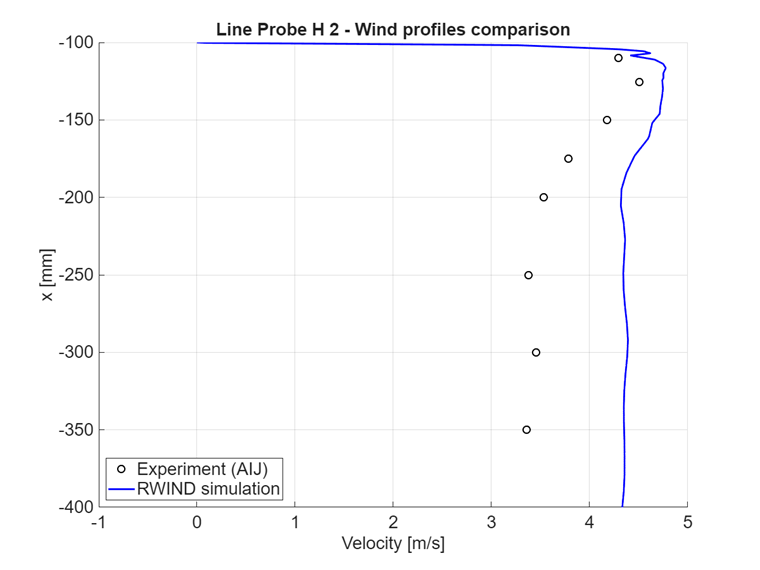

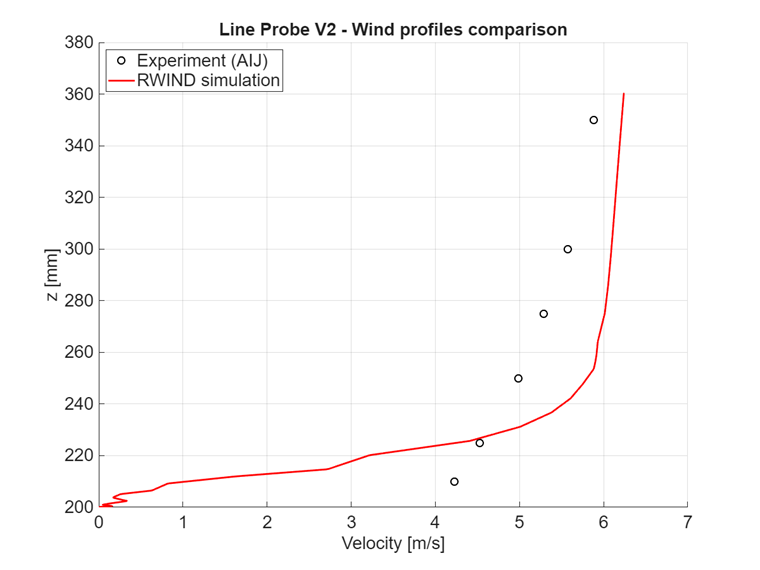

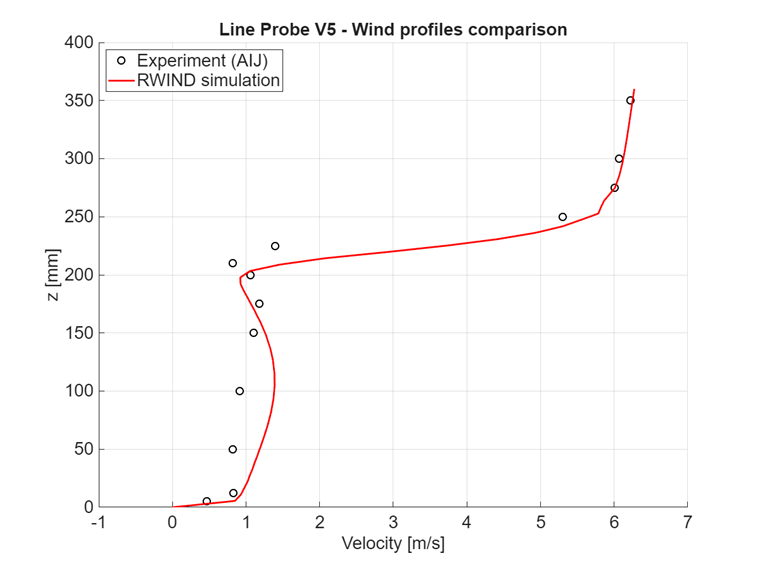

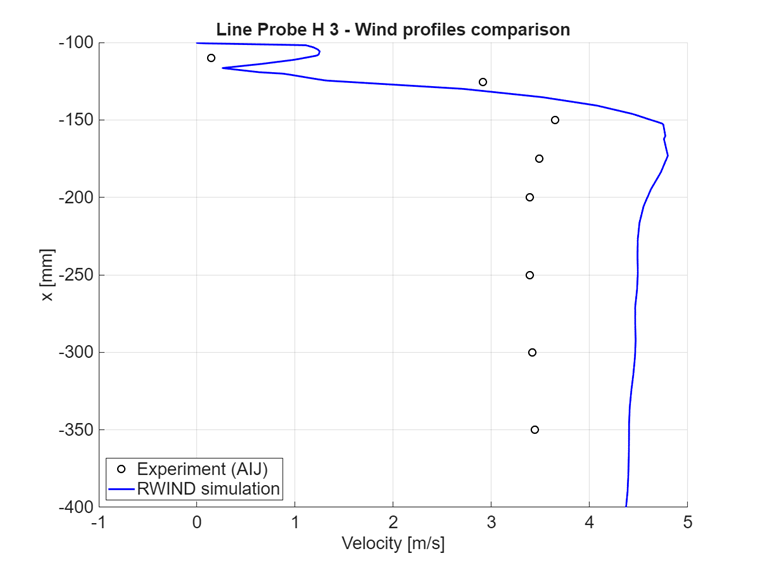

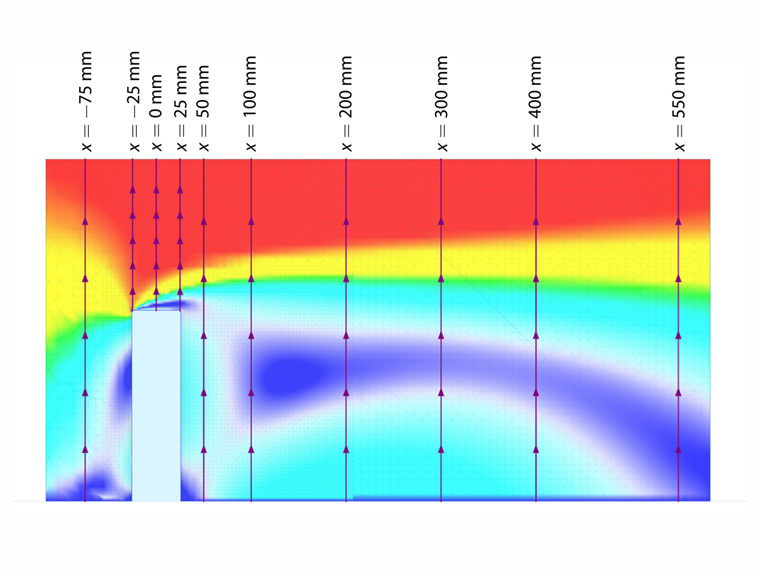

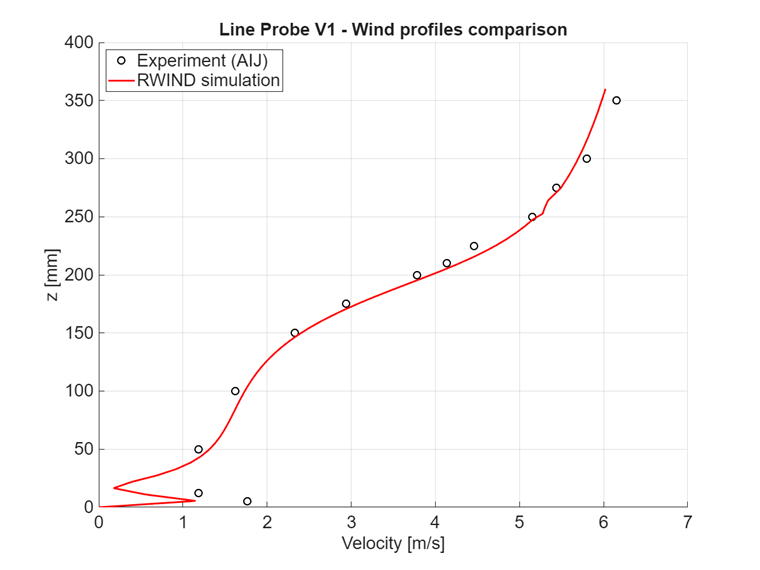

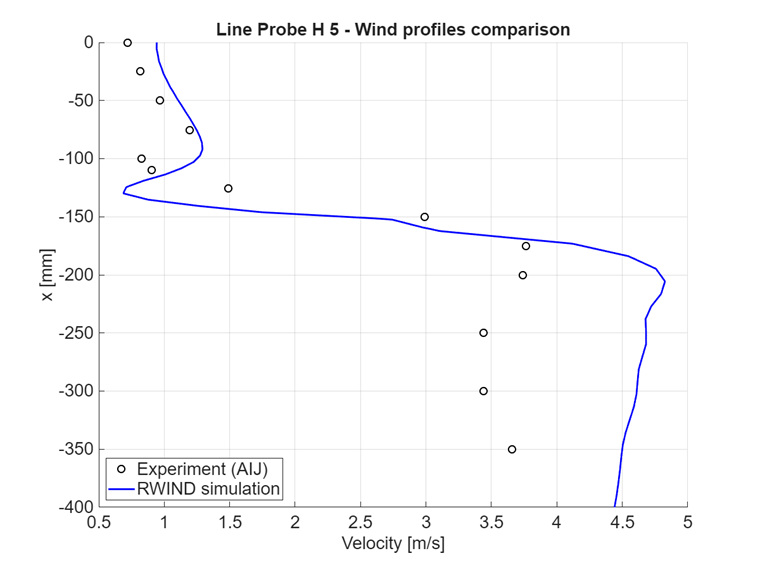

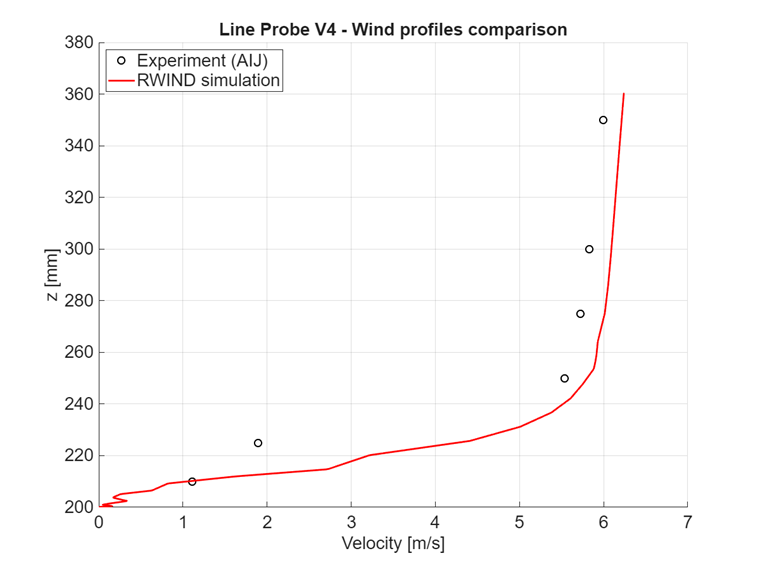

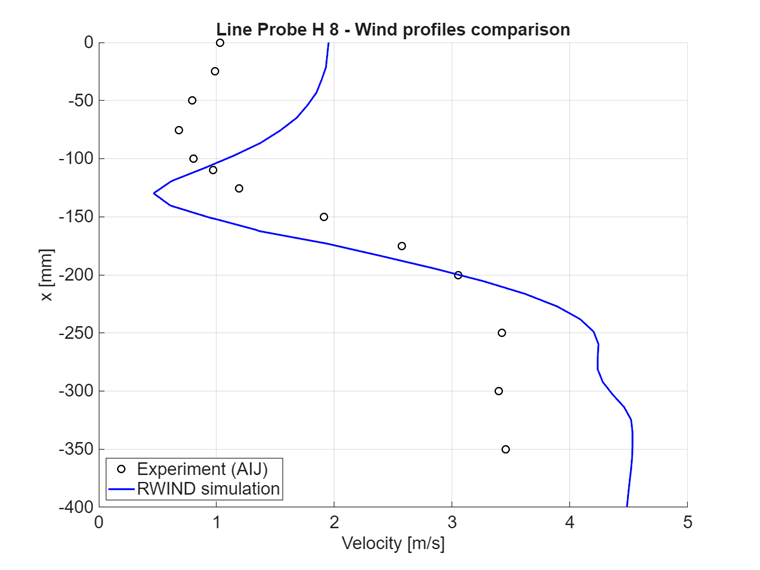

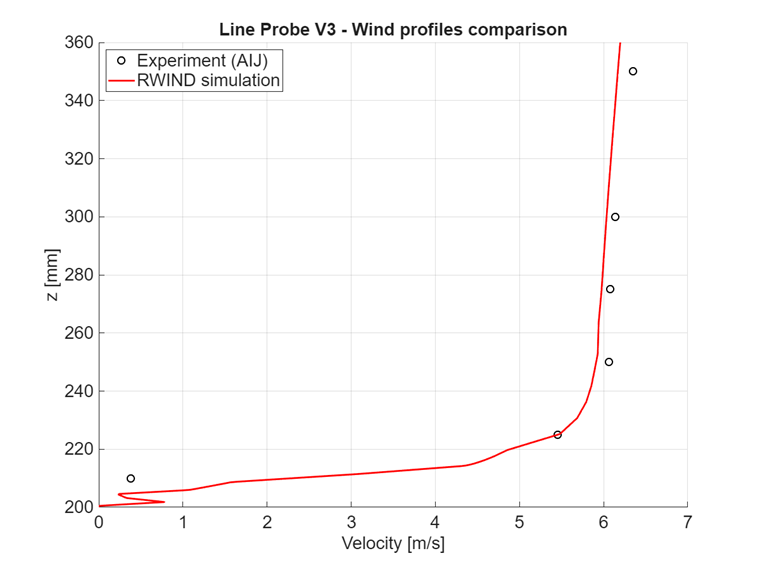

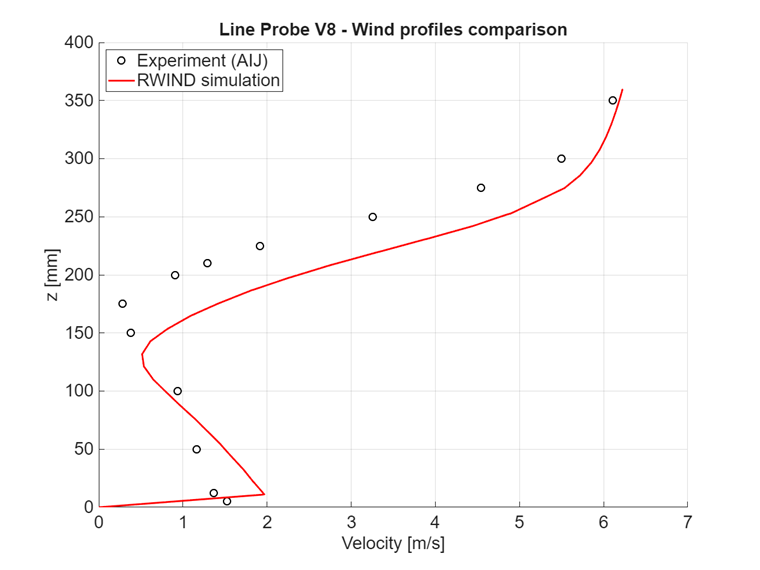

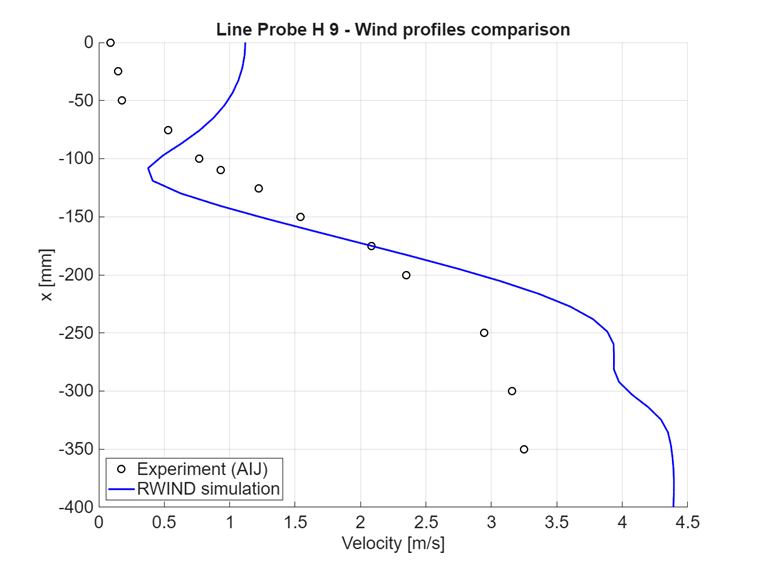

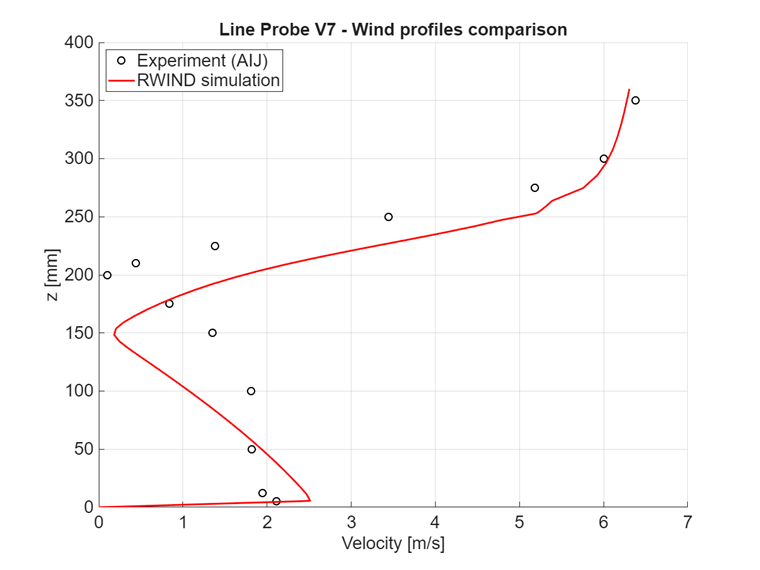

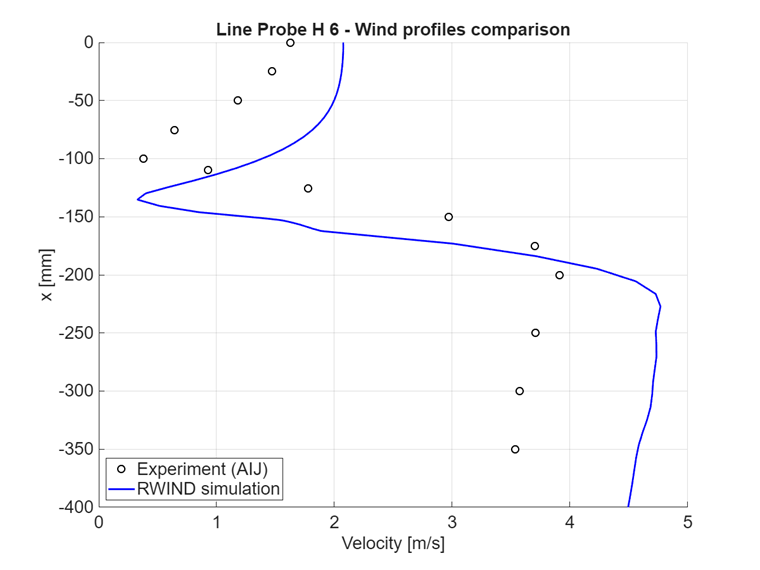

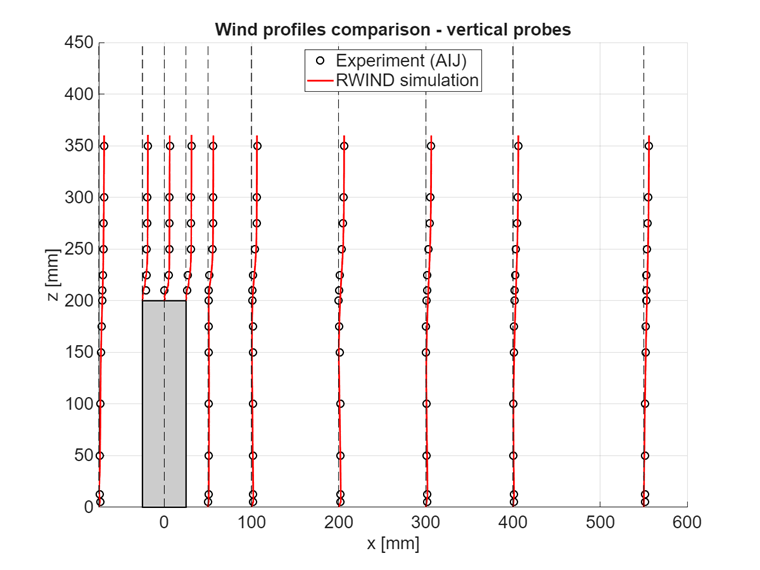

I seguenti grafici forniscono confronti tra i dati ottenuti sperimentalmente dalla galleria del vento (AIJ) e i dati dalla simulazione CFD in RWIND. I grafici mostrano un buon accordo tra la simulazione e l'esperimento.
