Beschreibung

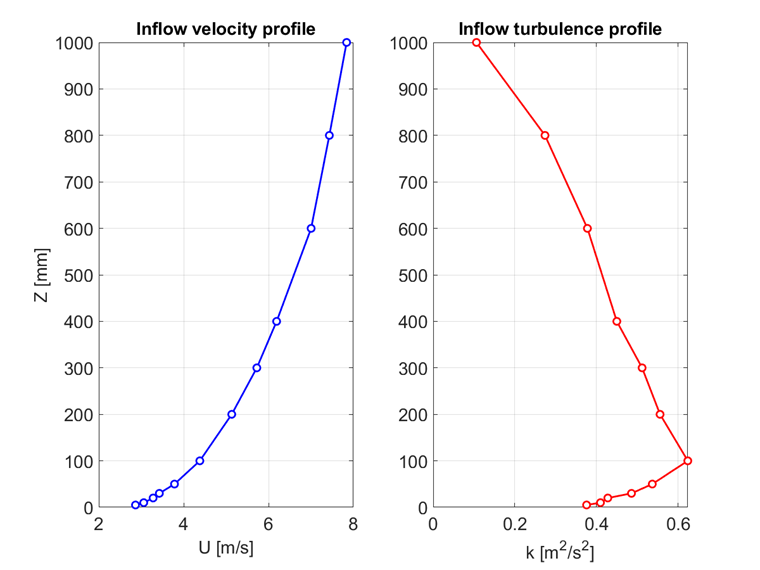

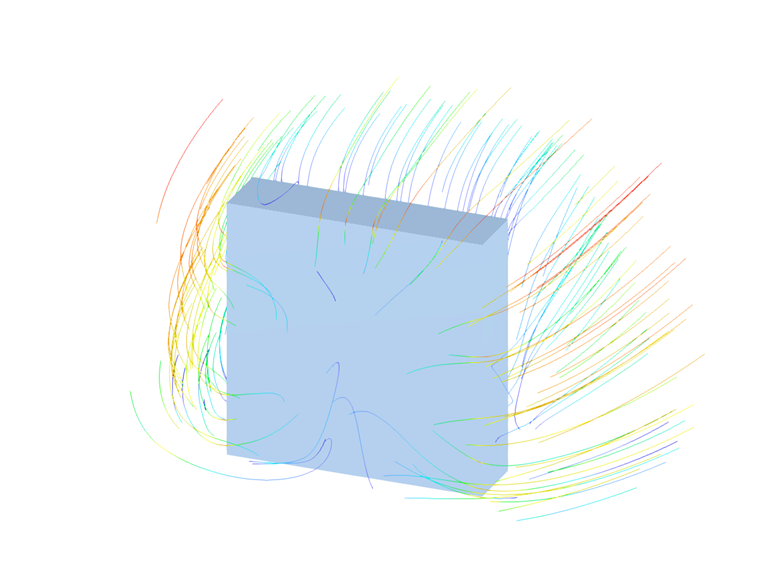

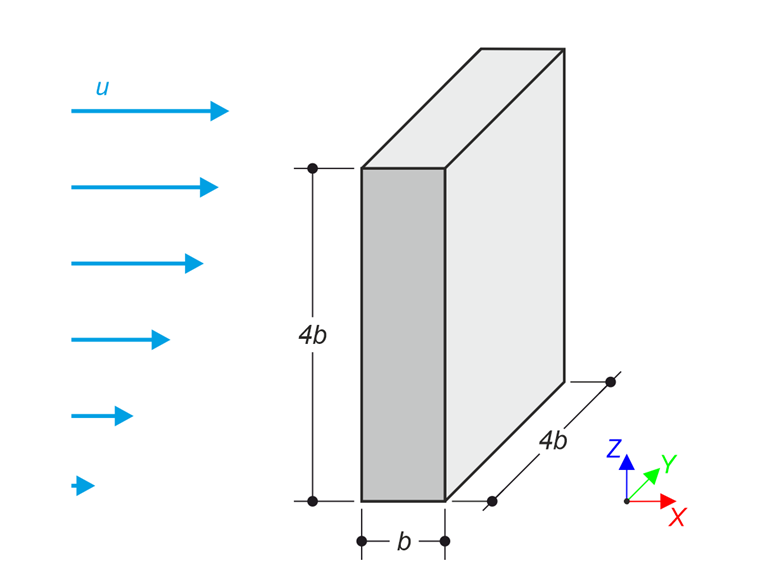

Das Verifikationsbeispiel beschreibt die stationäre Strömung um ein isoliertes Gebäude (Maßstabsmodell) gemäß der folgenden Skizze. Das Beispiel stammt vom Architectural Institute of Japan (AIJ) und wird in der folgenden Referenz ausführlich beschrieben. Die vom AIJ im Windkanal gemessenen Geschwindigkeitsprofile dienen als Referenz und werden mit Simulationsergebnissen in RWIND verglichen. Das Problem wird durch die folgenden Parameter und Anströmprofile beschrieben.
| Fluideigenschaften | Kinematische Viskosität | ν | 1.500e-5 | m2/s |
| Dichte | ρ | 1.250 | kg/m3 | |
| Geometrie | Breite | b | 50.000 | mm |
Analytische Lösung
Es ist keine analytische Lösung verfügbar. Das Beispiel enthält einen Vergleich zwischen CFD-Simulationsergebnissen aus RWIND und experimentellen Daten (AIJ).
RWIND-Simulationseinstellungen
- Modelliert in RWIND 3.05
- Simulation der stationären Strömung
- Netzdichte beträgt 20 % mit Verdichtungen: 878.758 Zellen
- Anströmrandbedingung - Geschwindigkeitsprofil und Turbulenzintensitätsprofil
- Unterseite des Kanals - Randbedingung ohne Gleiten
- Wände und Decke des Kanals - Randbedingung mit Gleiten
- Auslassrandbedingung - Druck null; Geschwindigkeitsgradient null
Ergebnisse

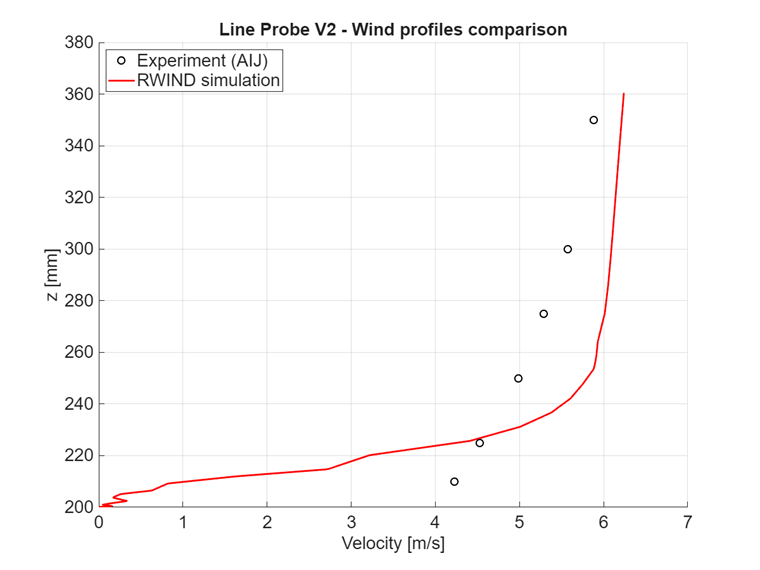

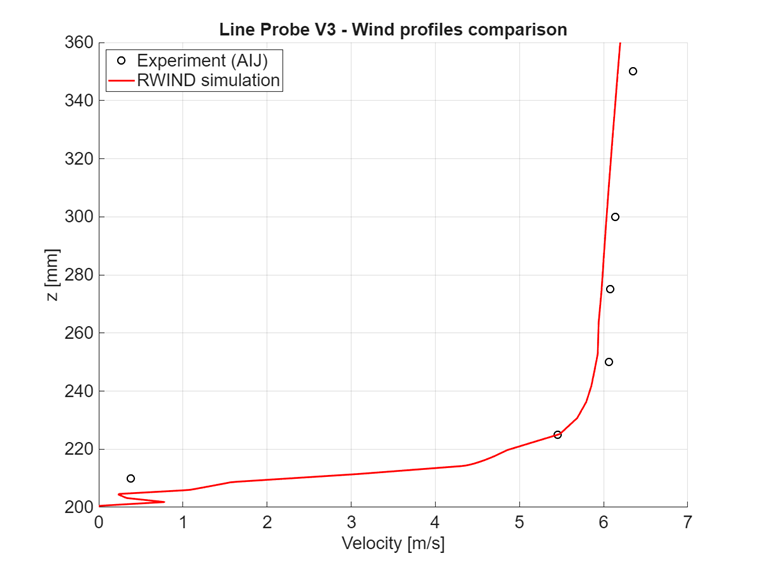

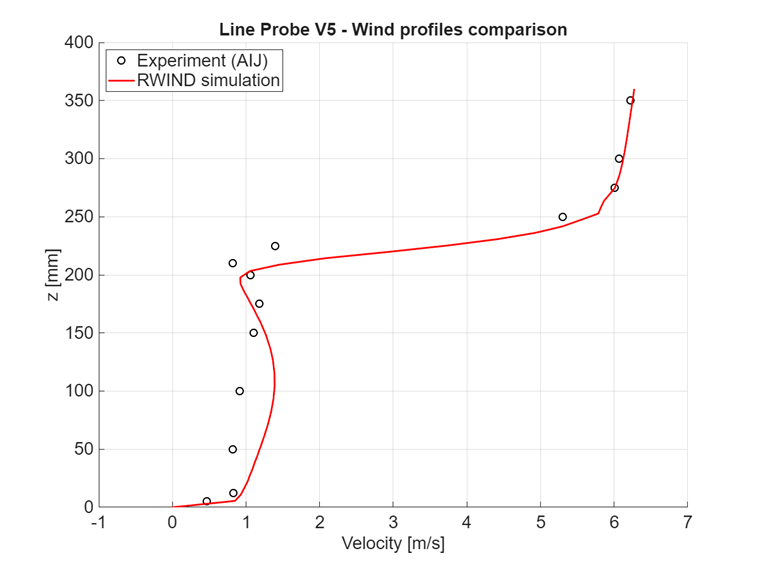

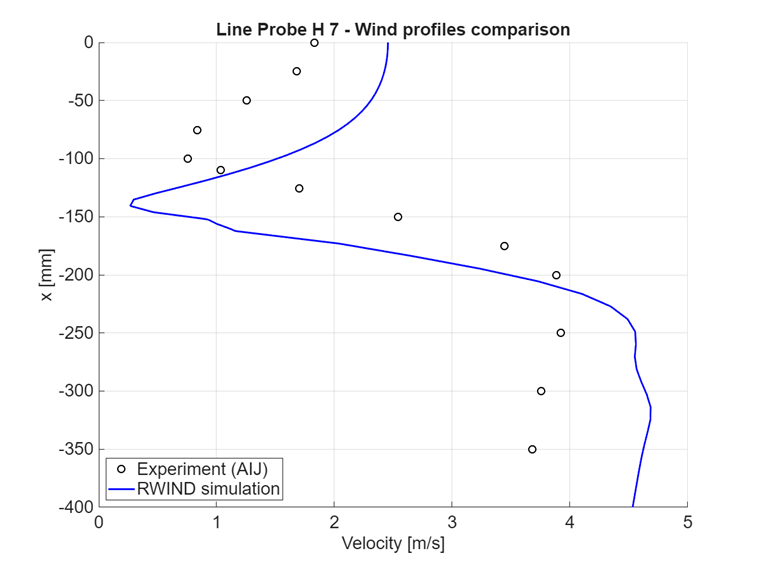

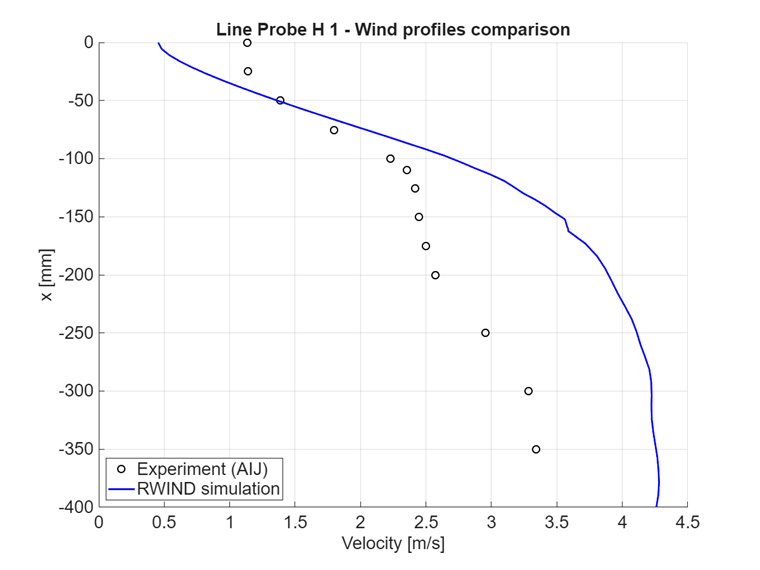

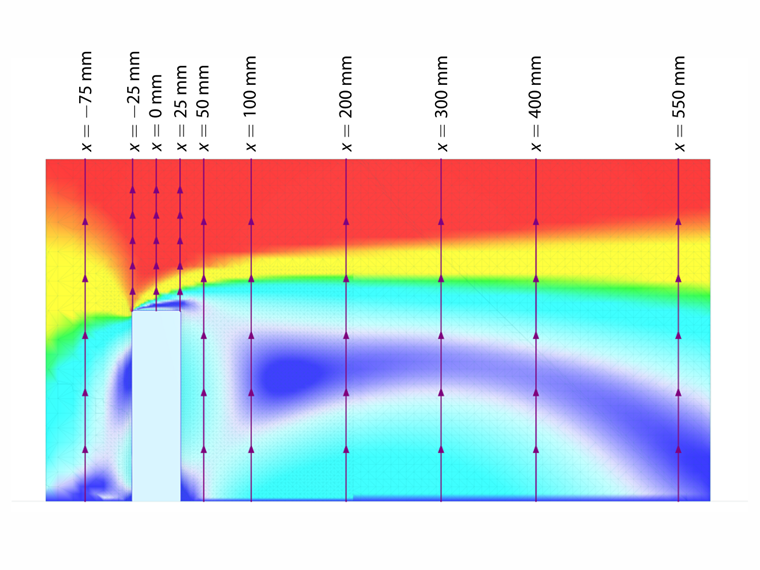

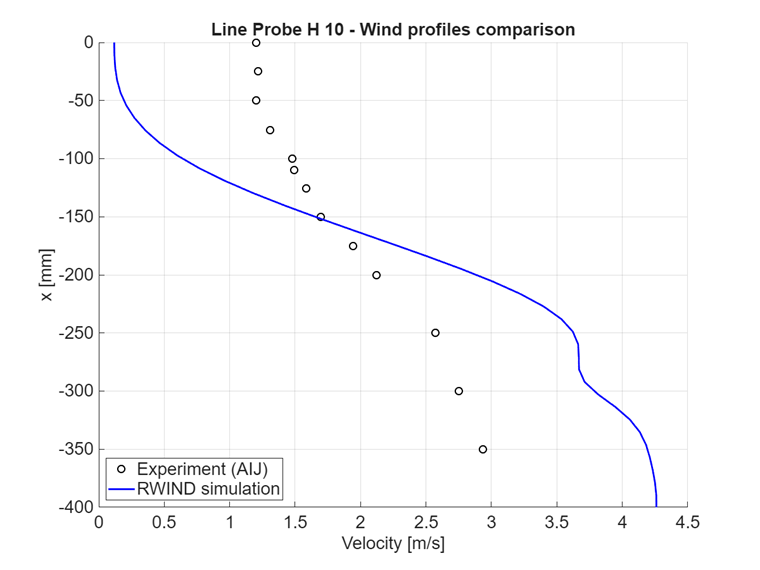

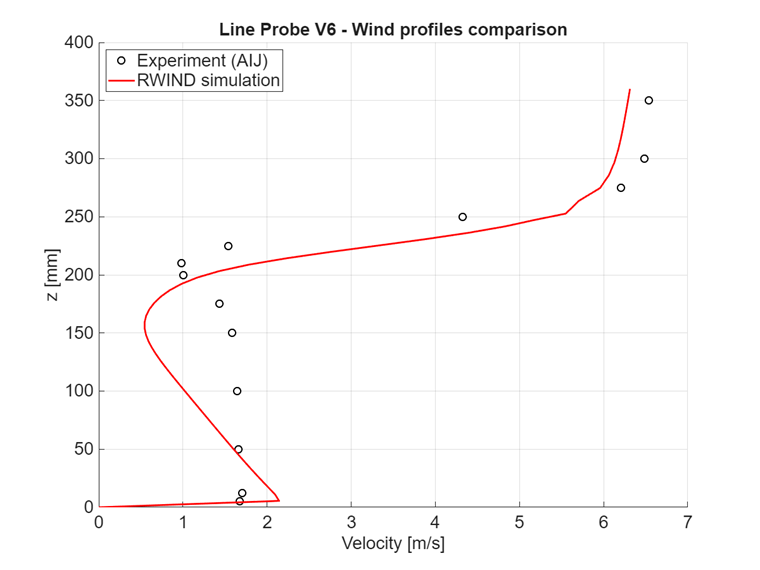

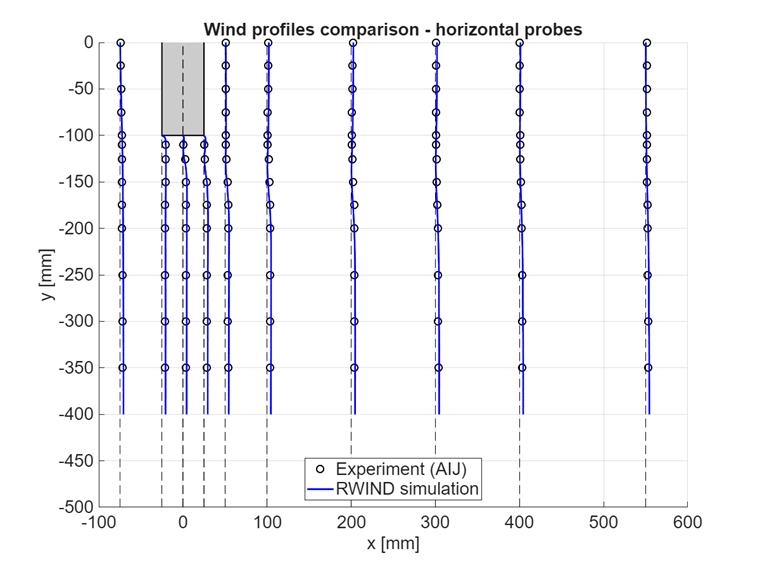

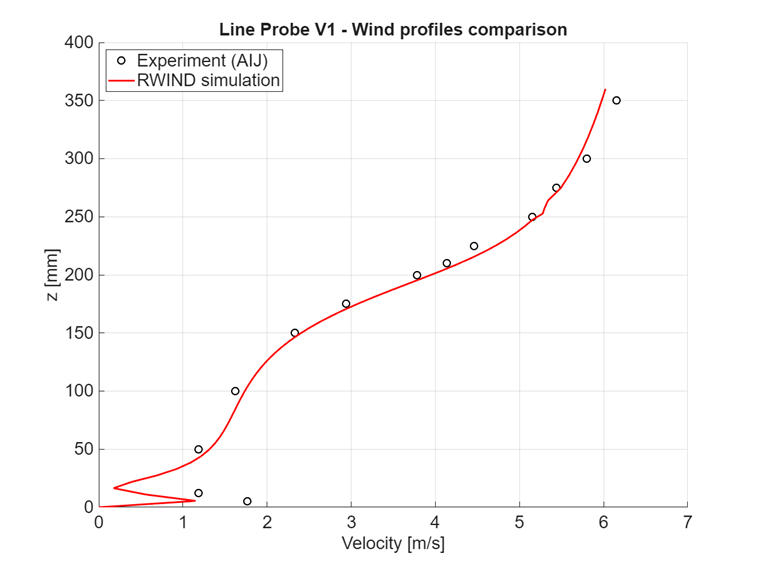

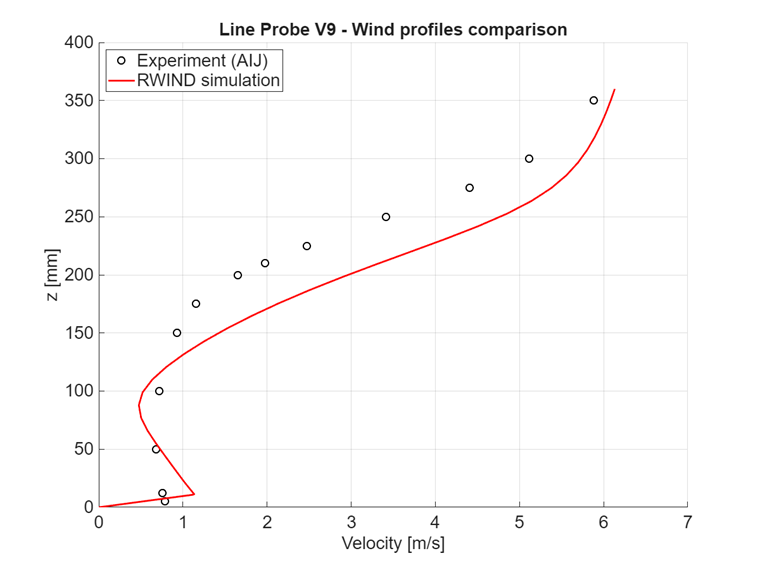

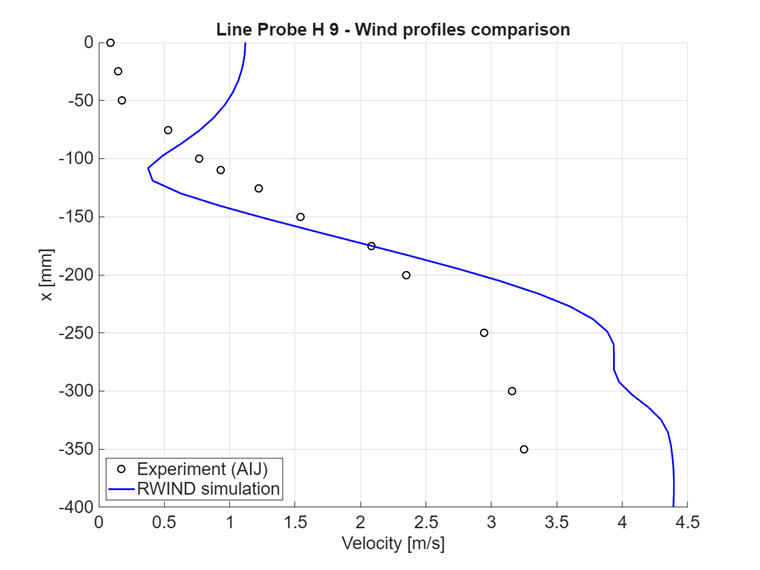

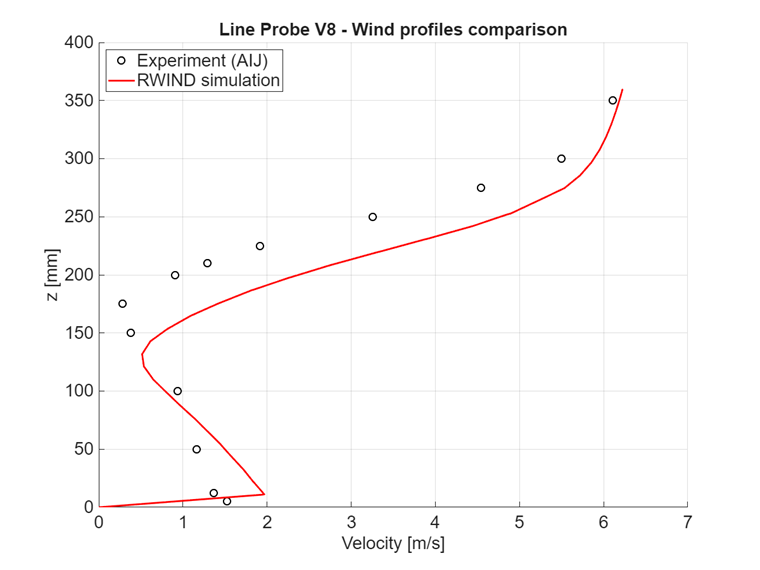

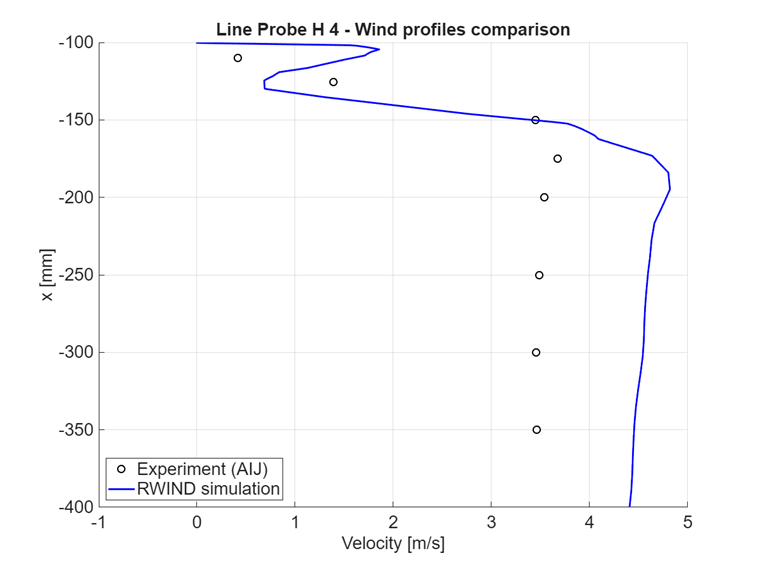

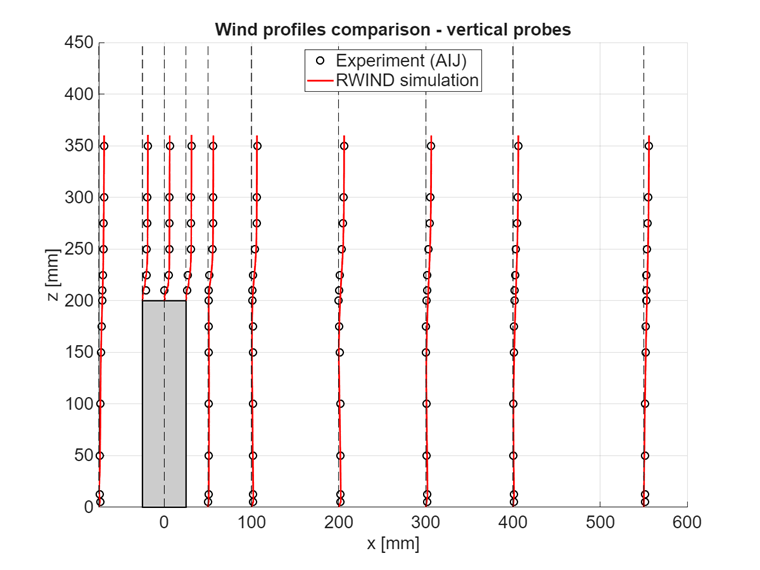

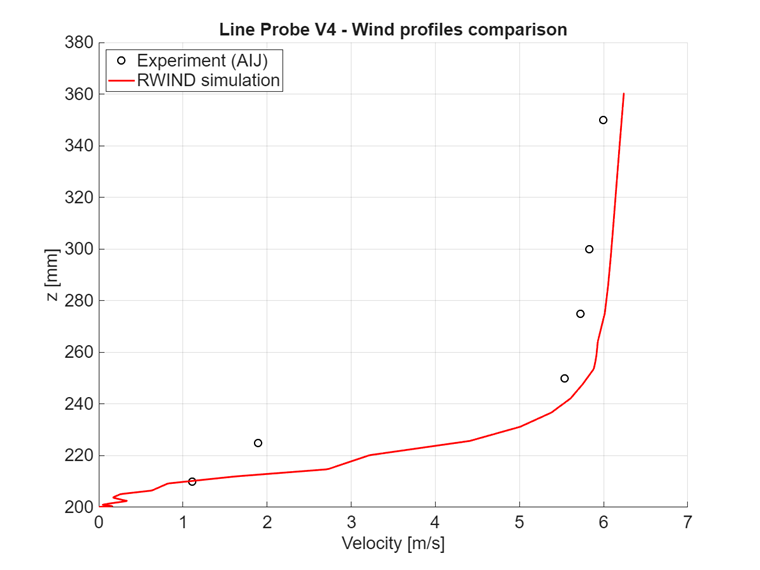

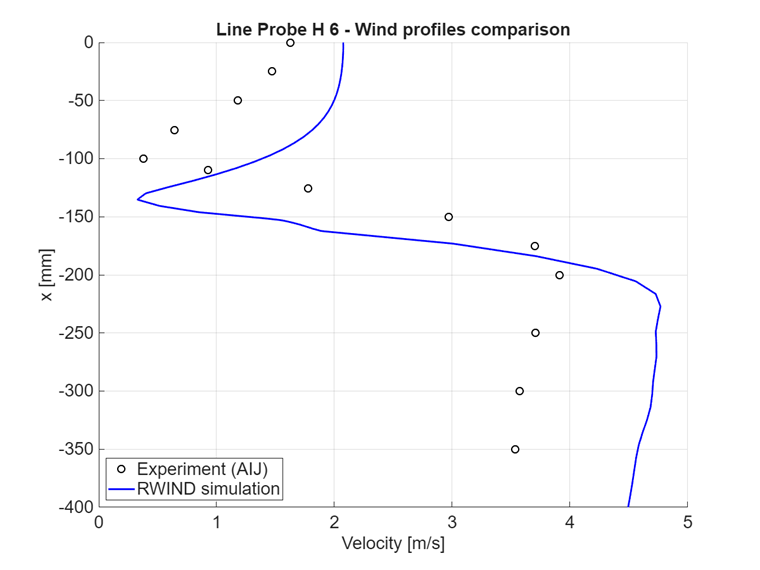

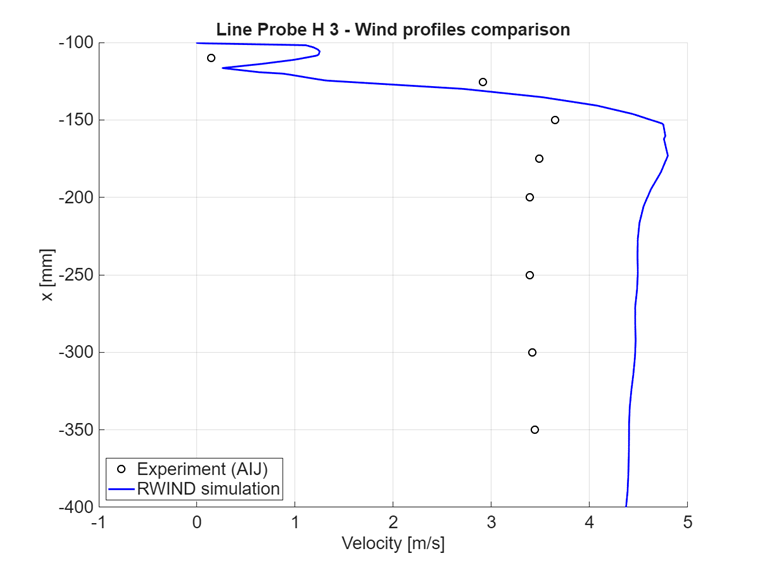

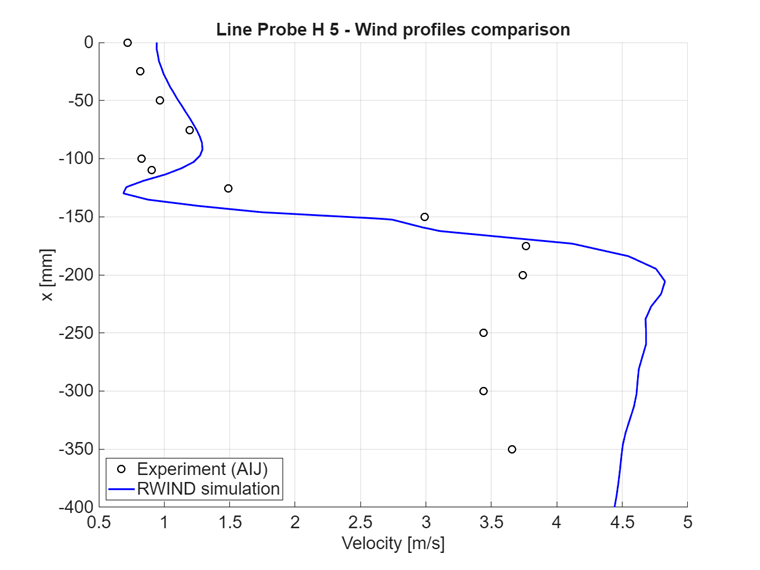

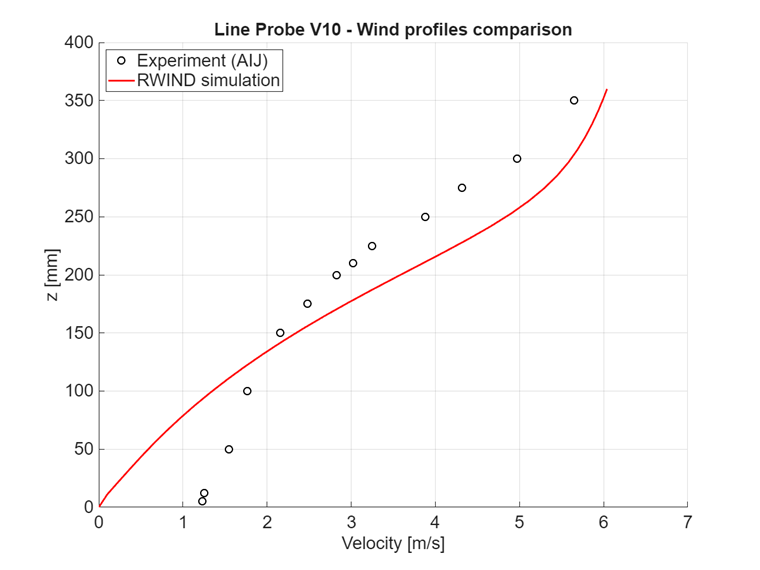

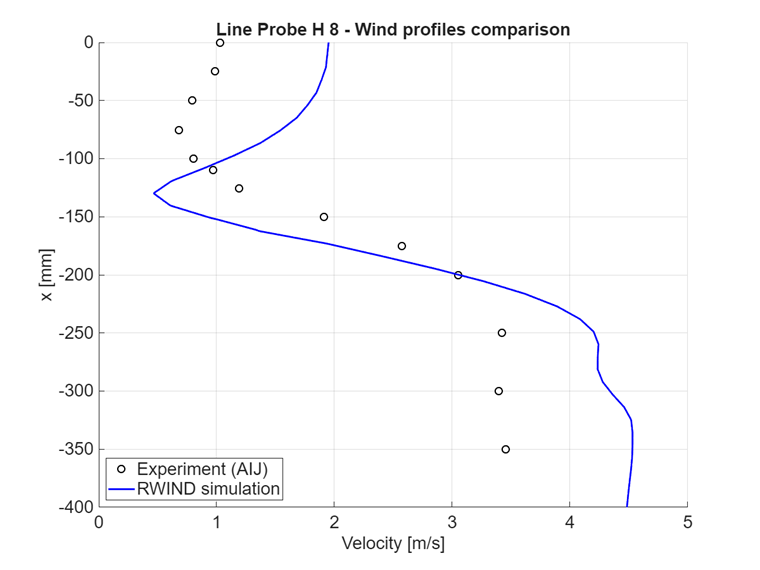

Die folgenden Grafiken zeigen Vergleiche zwischen experimentell gewonnenen Daten aus dem Windkanal (AIJ) und Daten aus der CFD-Simulation in RWIND. Die Grafiken zeigen eine gute Übereinstimmung zwischen Simulation und Experiment.
