Description

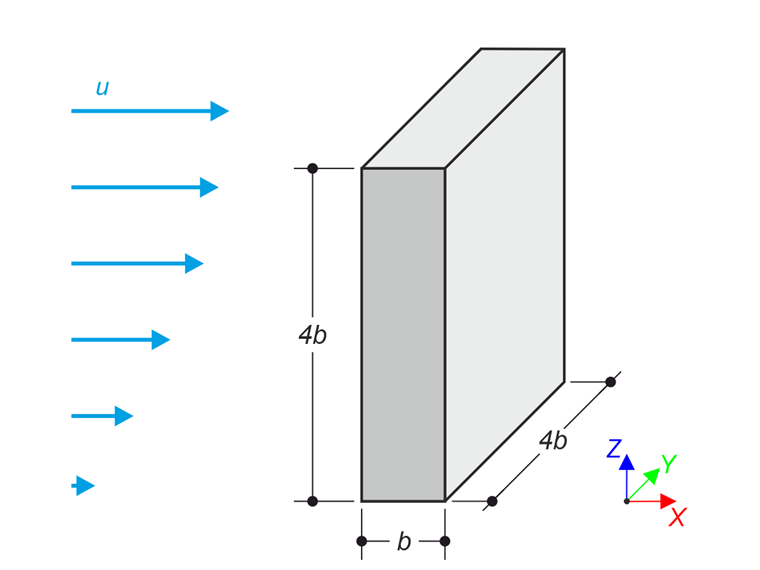

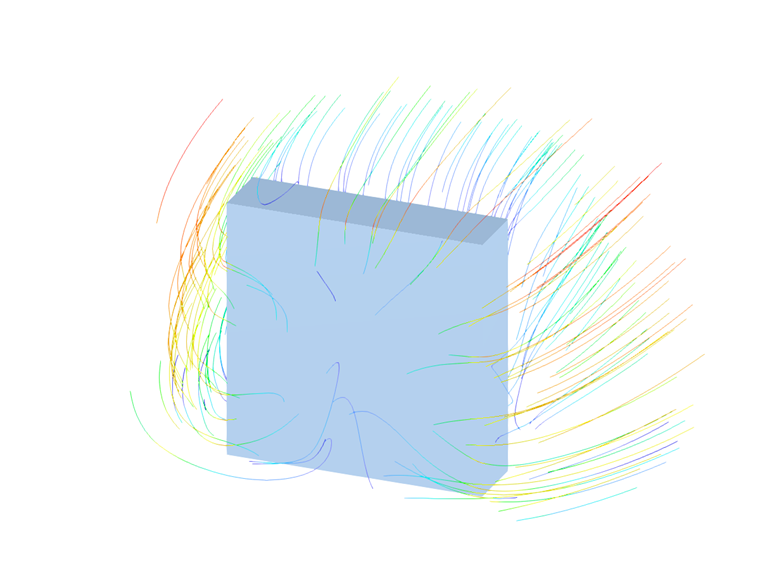

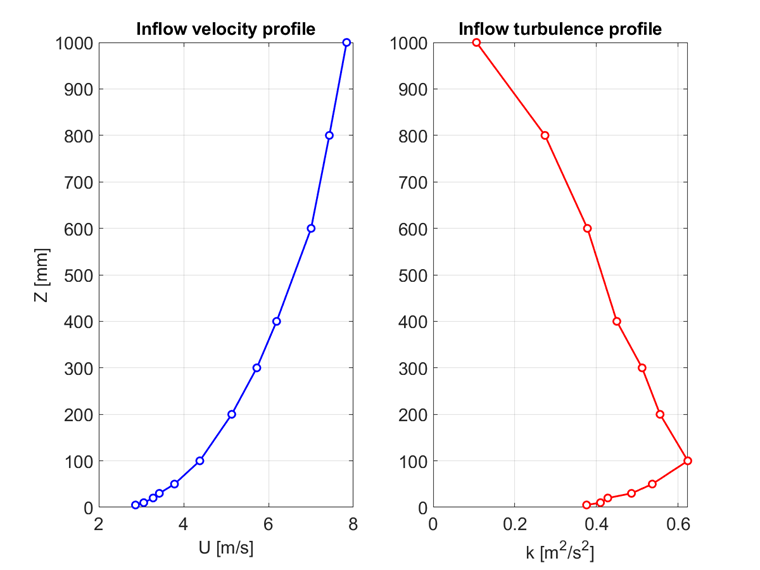

L'exemple de vérification décrit l'écoulement en régime permanent autour d'un bâtiment isolé (modèle réduit) selon le schéma suivant. L'exemple est fourni par l'Institut d'Architecture du Japon (IAJ) et il est décrit en détail dans la référence suivante. Les profils de vitesse mesurés dans la soufflerie par l'IAJ sont pris comme référence et comparés avec les résultats de simulation dans RWIND. Le problème est décrit par les paramètres suivants et les profils d'entrée.
| Propriétés du Fluide | Viscosité cinématique | ν | 1.500e-5 | m2/s |
| Densité | ρ | 1.250 | kg/m3 | |
| Géométrie | Largeur | b | 50.000 | mm |
Solution Analytique
Aucune solution analytique n'est disponible. L'exemple fournit une comparaison entre les résultats de simulation CFD RWIND et les données expérimentales (IAJ).
Paramètres de Simulation RWIND
- Modélisé dans RWIND 3.05
- Type de simulation d'écoulement permanent
- Densité de maillage à 20 % avec raffinements : 878,758 cellules
- Condition de bord à l'entrée - profil de vitesse et profil d'intensité de turbulence
- Fond du tunnel - condition de bord sans glissement
- Parois latérales et partie supérieure du tunnel - condition de bord avec glissement
- Condition de bord à la sortie - pression nulle; gradient de vitesse nul
Résultats

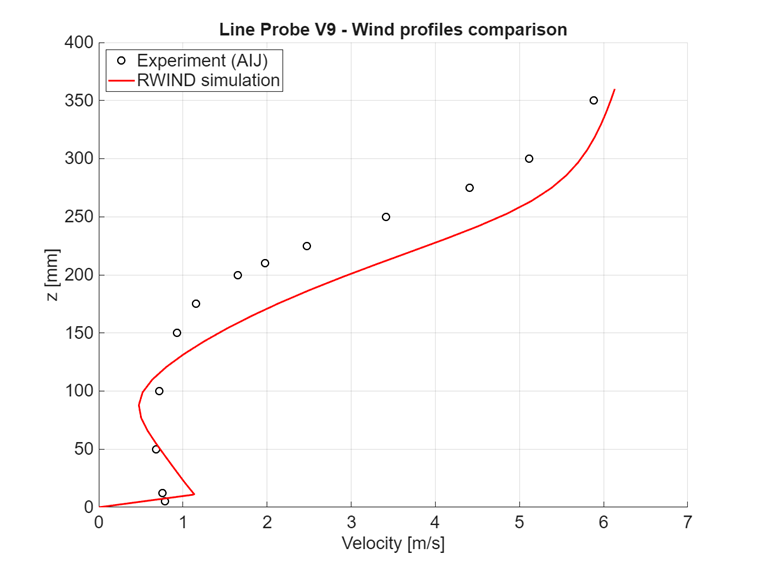

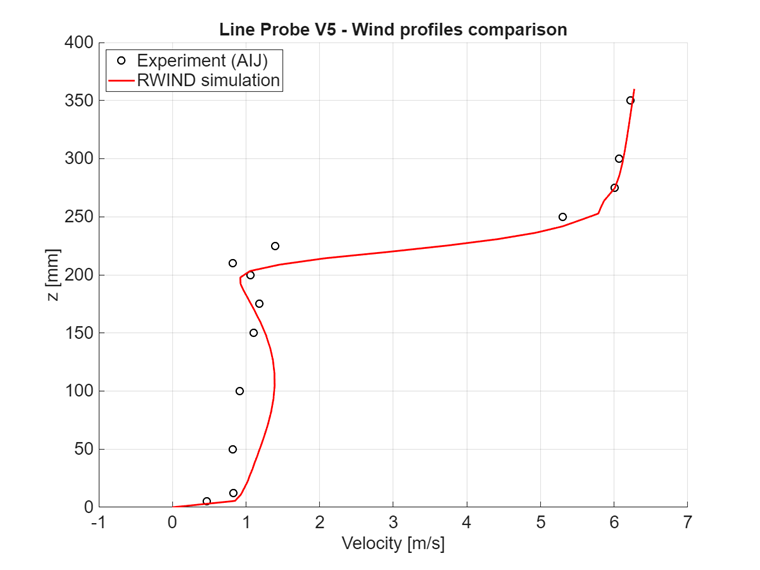

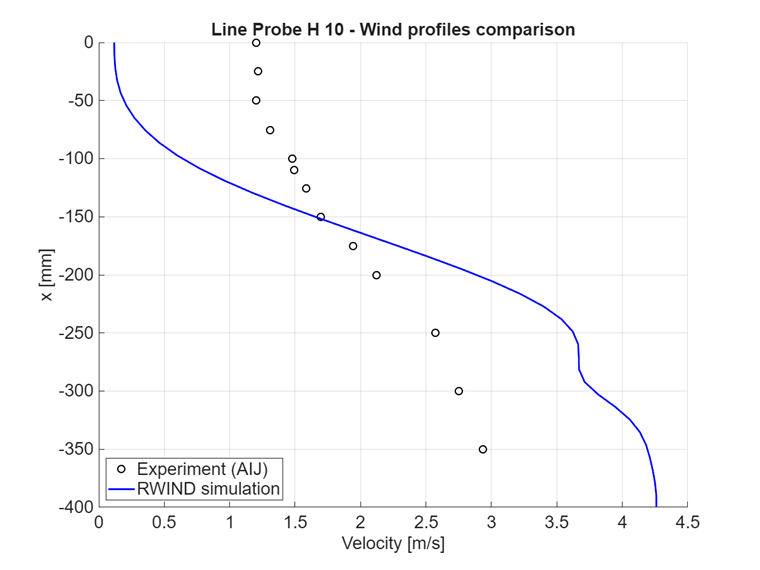

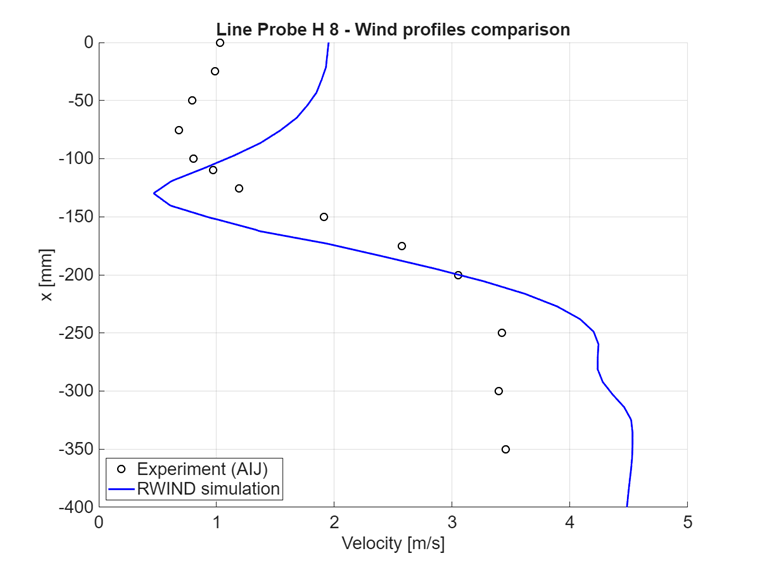

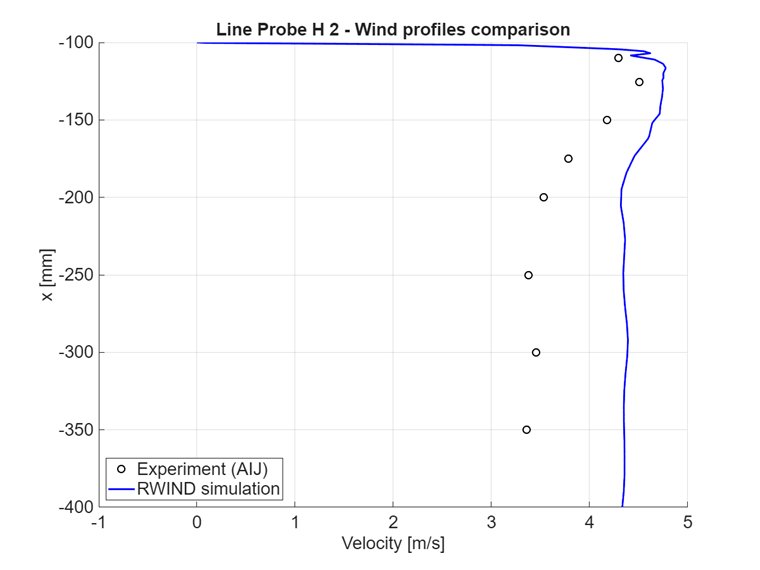

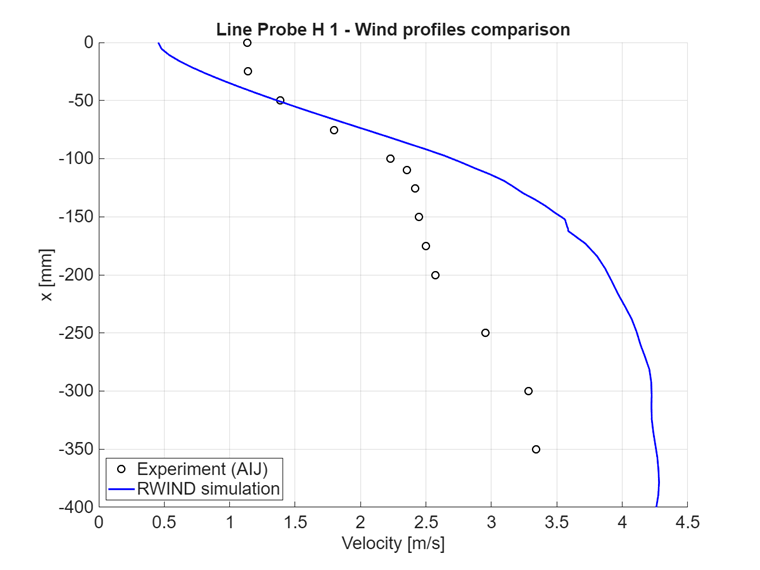

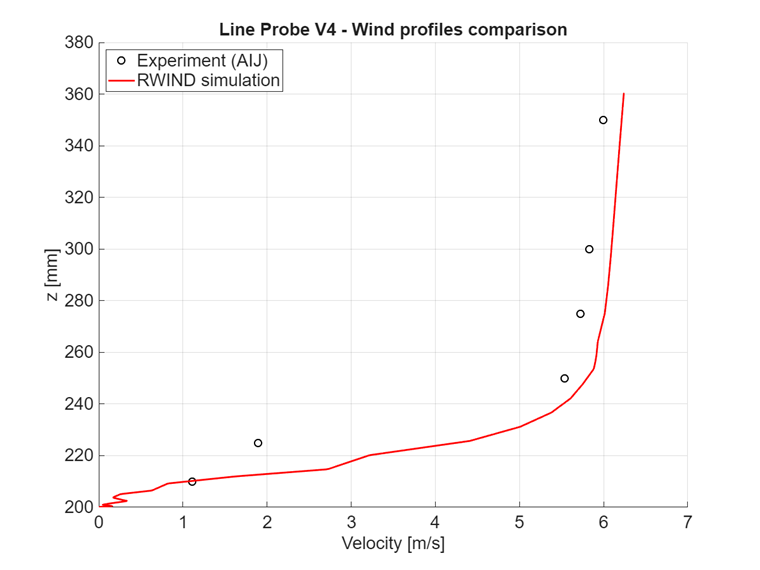

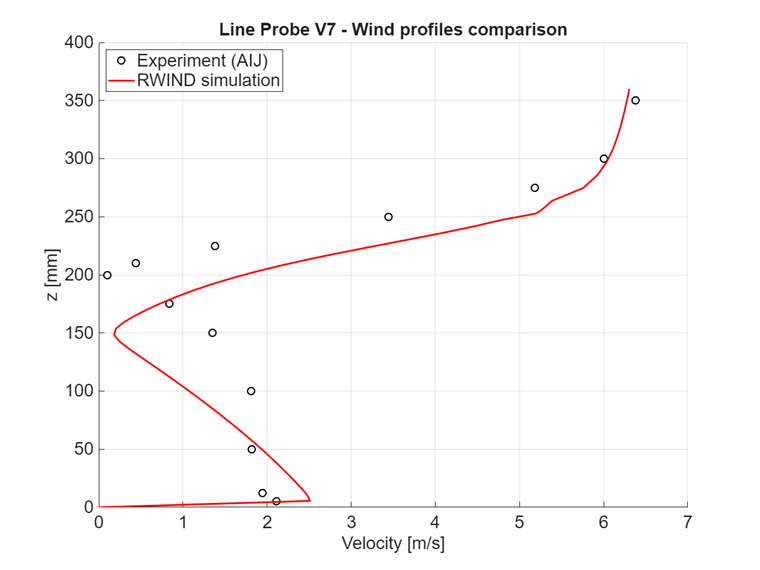

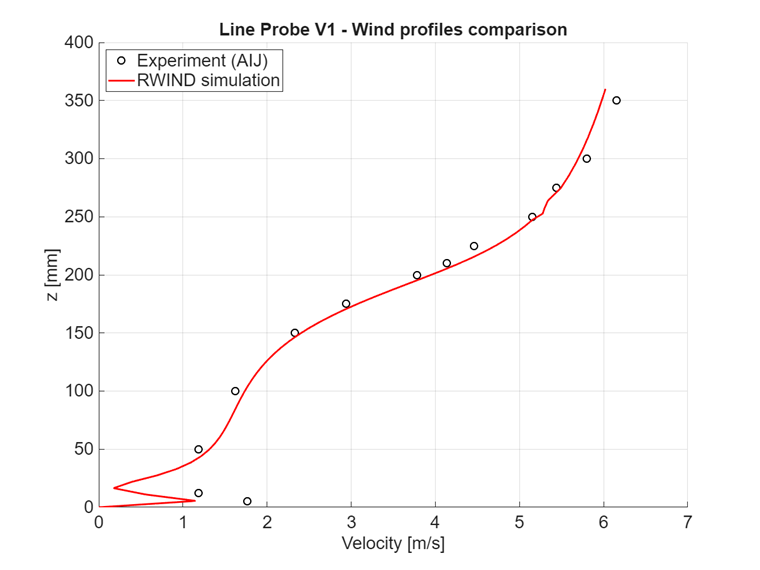

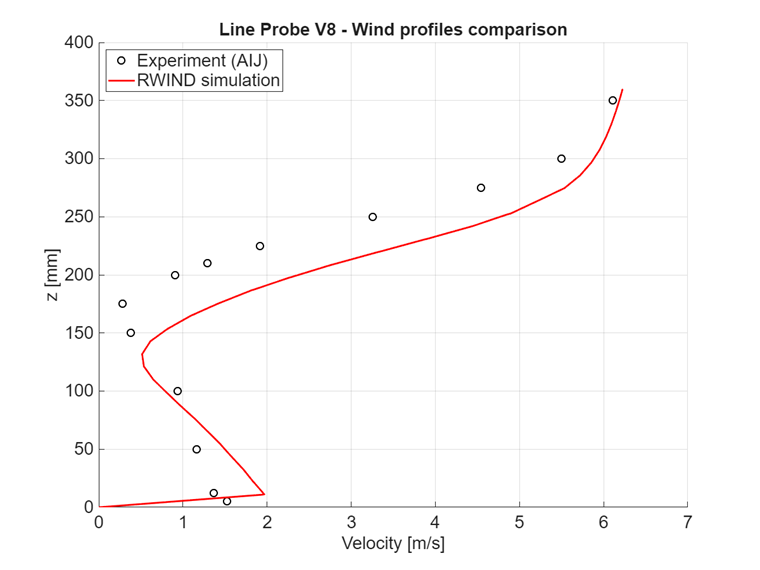

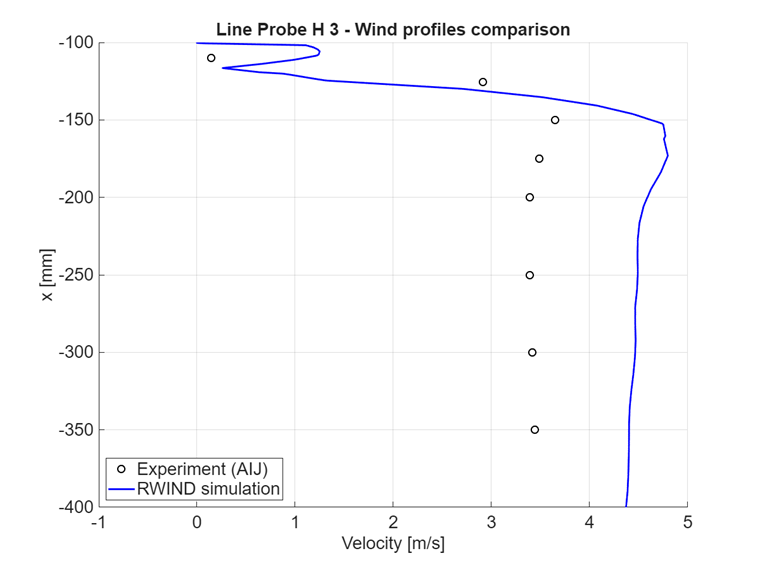

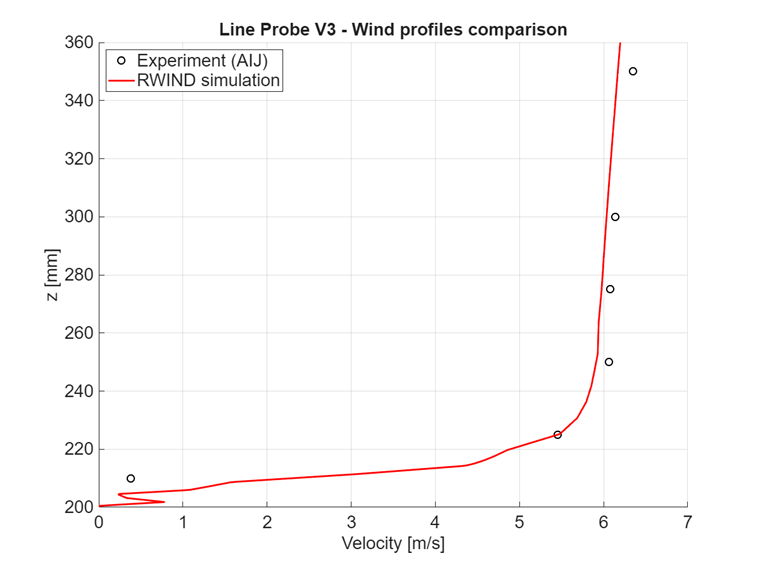

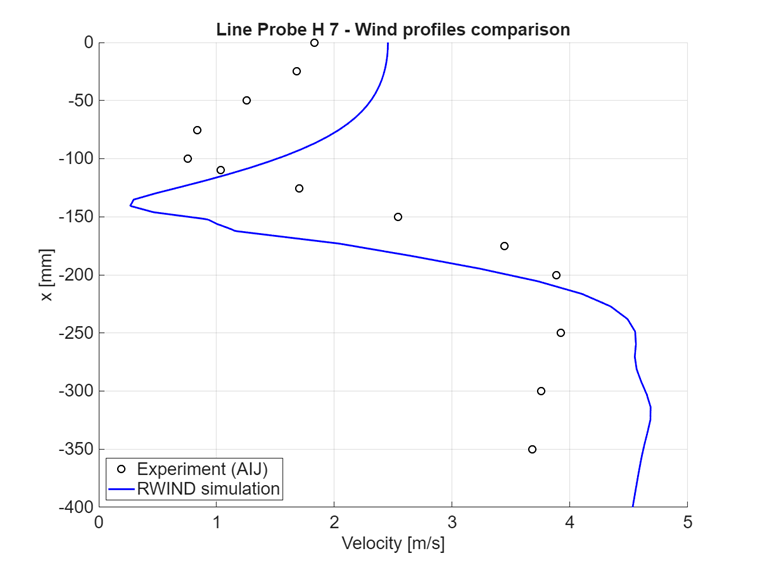

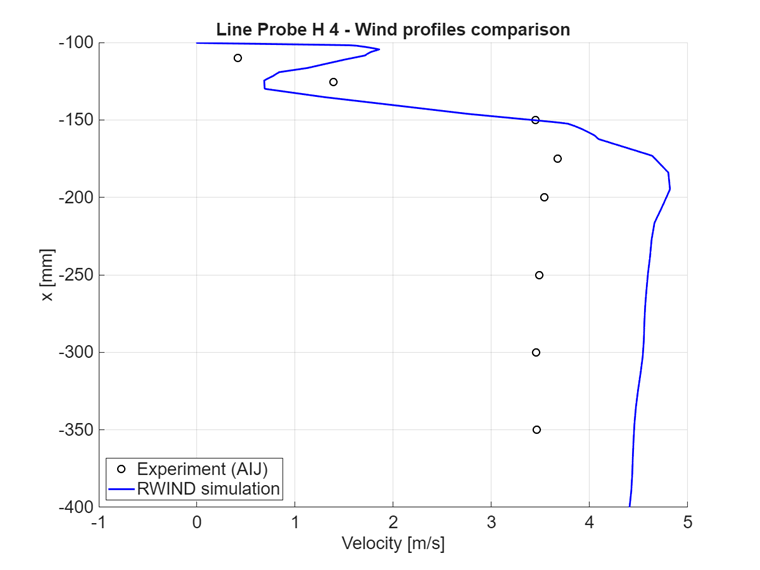

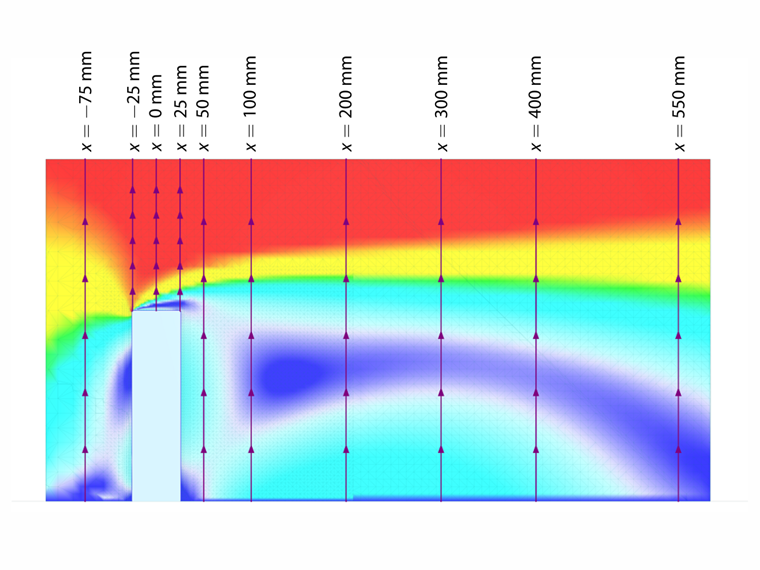

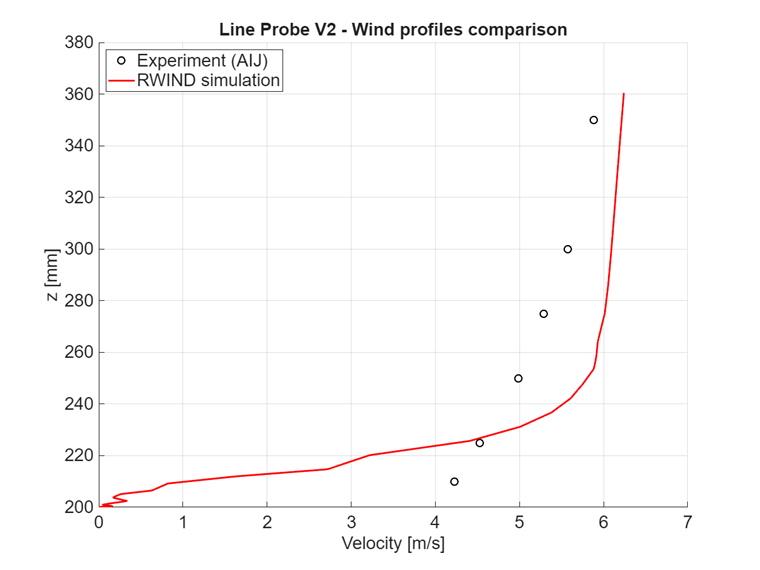

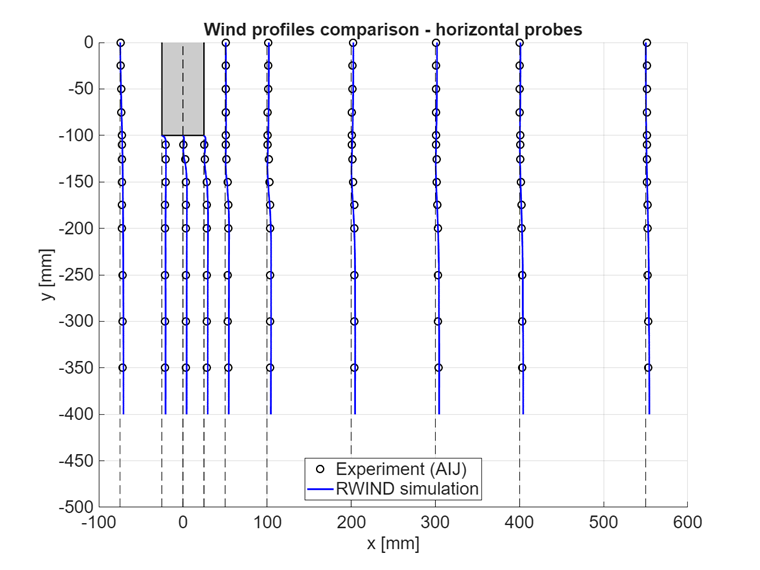

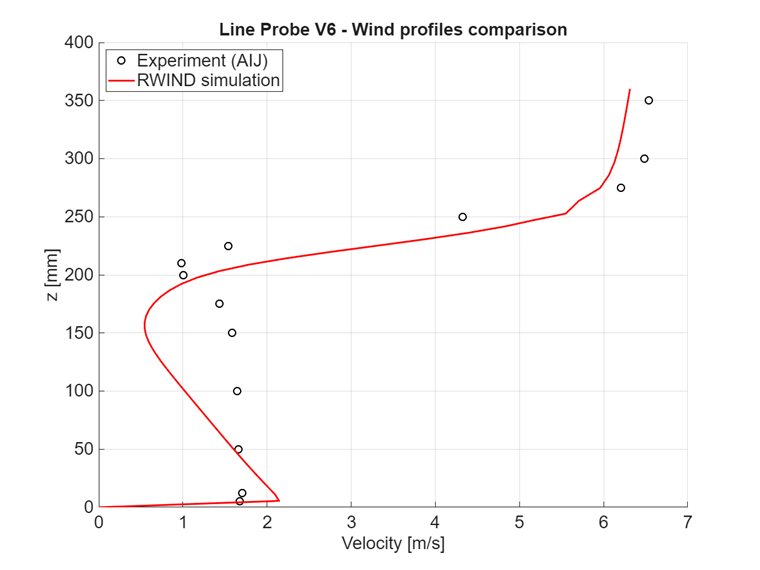

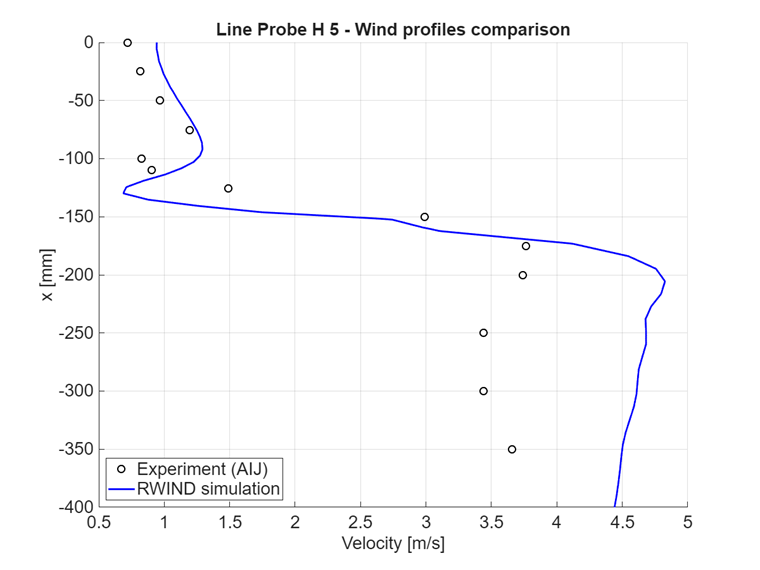

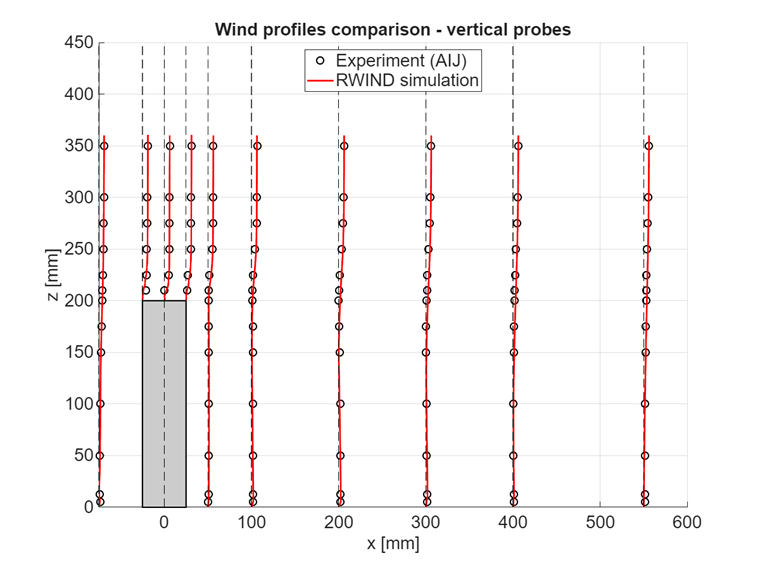

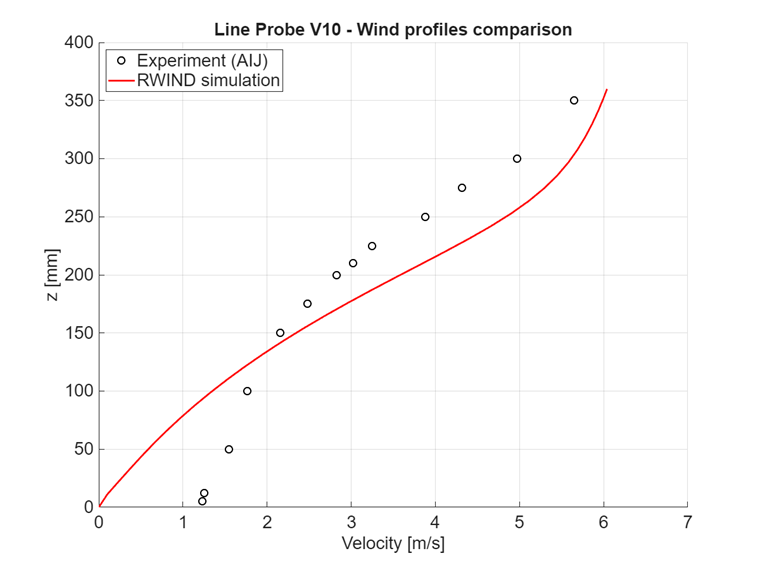

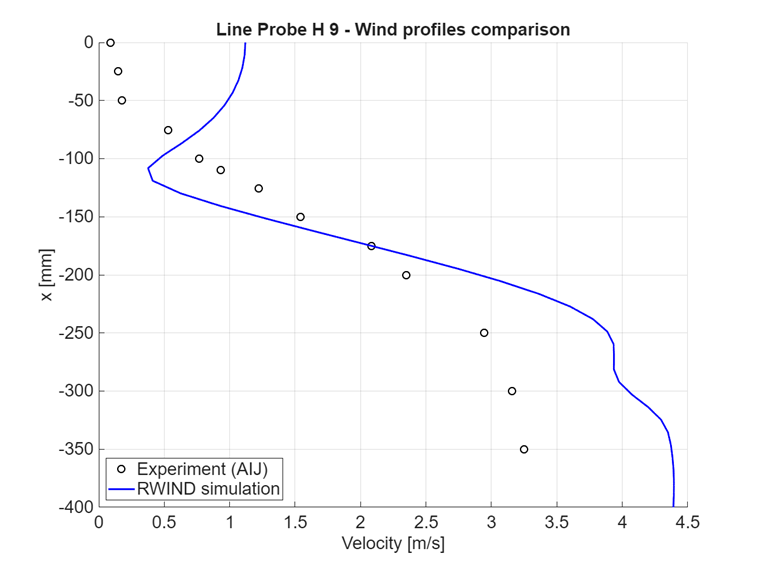

Les graphiques suivants fournissent des comparaisons entre les données obtenues expérimentalement dans la soufflerie (IAJ) et les données de la simulation CFD dans RWIND. Les graphiques montrent une bonne concordance entre la simulation et l'expérience.
