VE0301 | 孤立建筑上的风荷载

描述

该验证示例描述了根据以下草图在孤立建筑物（比例模型）周围的稳态流动。该示例由日本建筑学会（AIJ）提供，在以下参考文献中有详细描述。风洞中由AIJ测量的速度剖面被用作参考，并与RWIND中的仿真结果进行比较。问题通过以下参数和进口剖面进行描述。

流体特性	运动粘度	ν	1.500e-5	m²/s
流体特性	密度	ρ	1.250	kg/m³
几何形状	宽度	b	50.000	mm

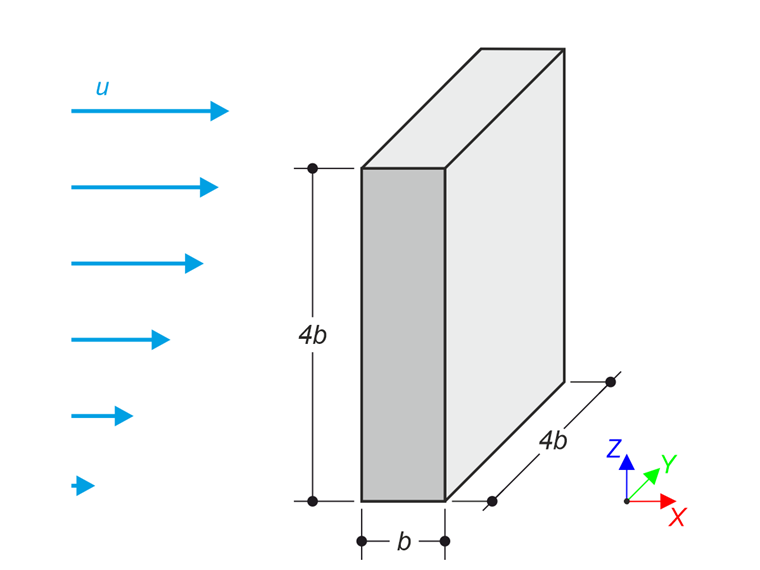

单栋建筑的风荷载

独立建筑上的风荷载

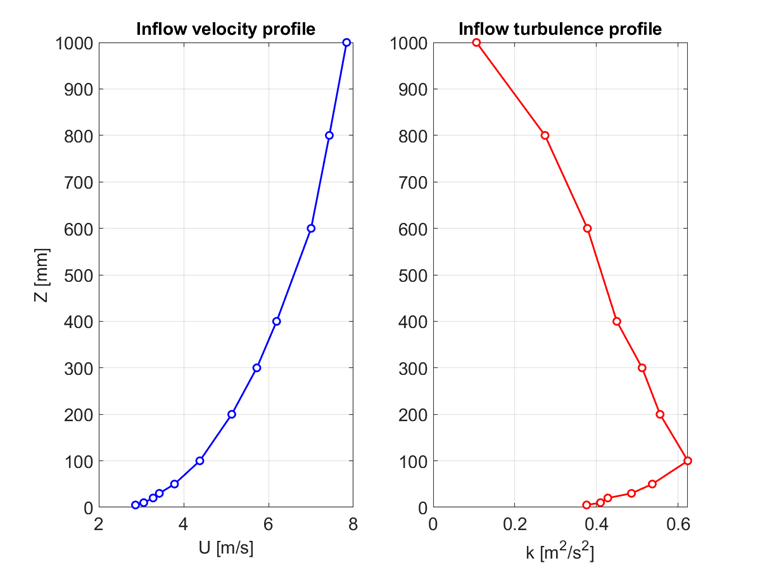

来流风速与湍流剖面

入流速度与湍流剖面

解析解

没有解析解。该示例提供了RWIND CFD仿真结果与实验数据（AIJ）之间的比较。

RWIND 仿真设置

在 RWIND 3.05 上建模
稳态流动仿真类型
网格密度为20%，带有细化：878,758个单元
进口边界条件 - 速度剖面和湍流强度剖面
隧道底部 - 无滑动边界条件
隧道墙壁和顶部 - 滑移边界条件
出口边界条件 - 零压力；零速度梯度

结果

以下图表提供了风洞（AIJ）实验获得的数据与RWIND中CFD仿真数据的比较。图表显示了仿真与实验之间的一致性良好。

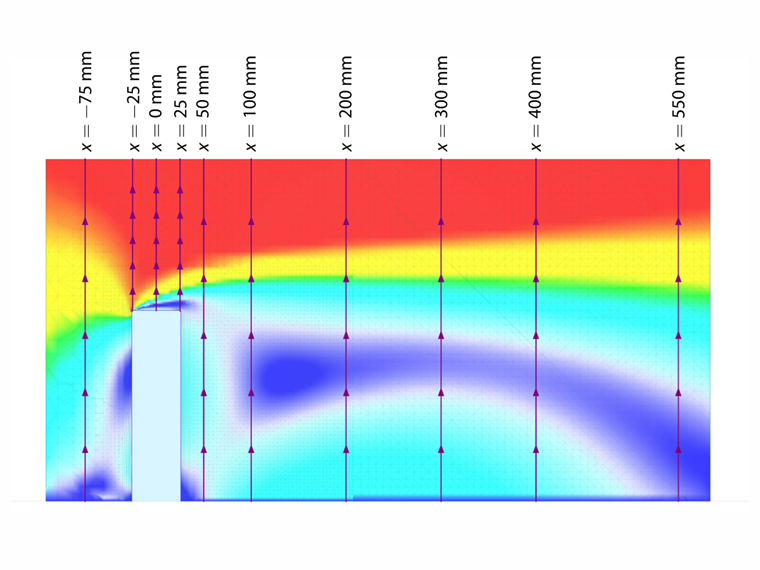

RWIND Simulation – 垂直剖面y = 0 mm 的流速场，线探头放置

RWIND 模拟 – 垂直剖面 y = 0 mm 的速度场，线探头的放置

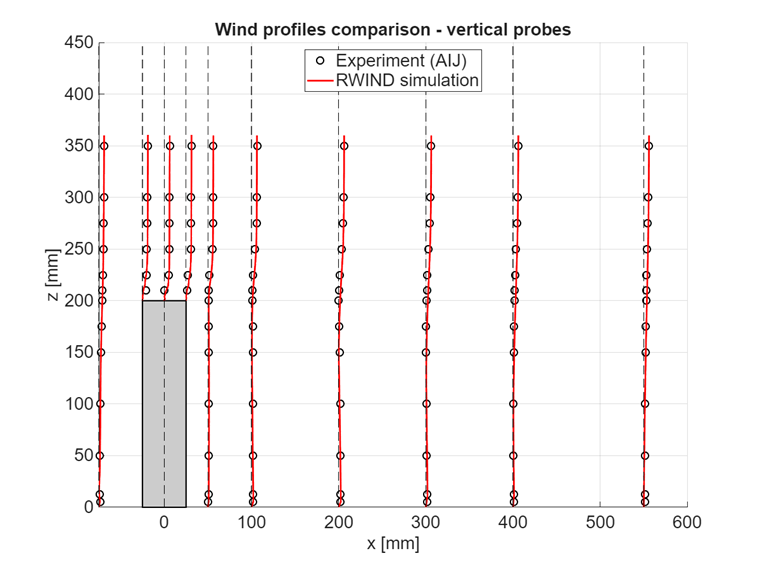

风剖面 – 所有垂直线探头的实验数据与模拟结果的比较

风剖面 - 所有垂直线探头的实验数据与模拟结果的比较

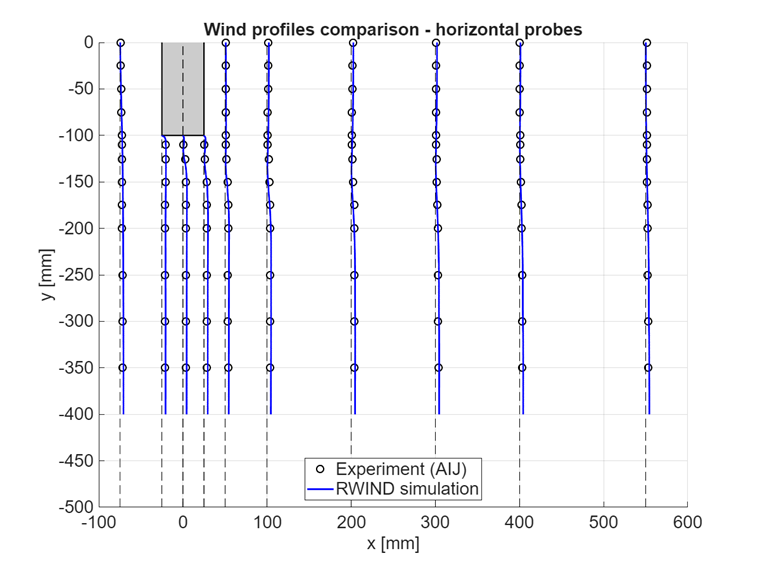

风剖面 - 所有水平线测扭的实验数据与模拟结果的比较

风剖面 - 实验数据与所有水平线探测模拟结果的比较

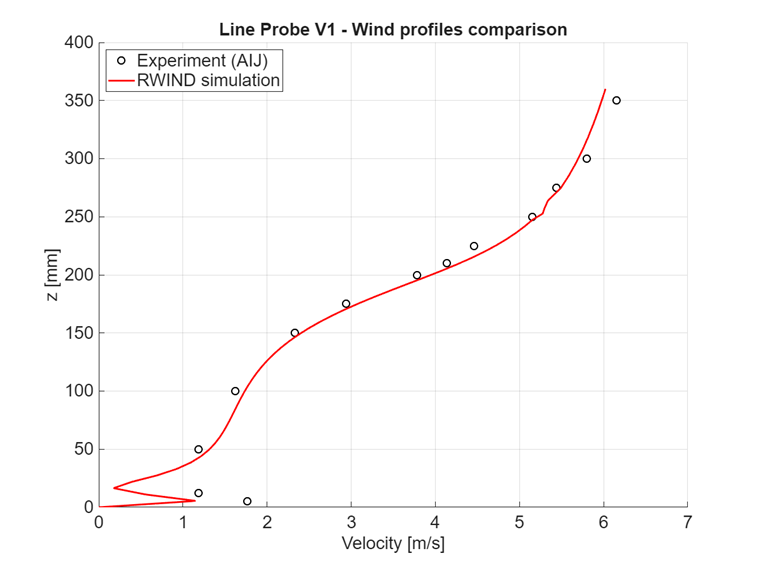

x = -75 mm 处速度大小对比，垂直剖面

垂直剖面x = -75 mm 处速度大小对比

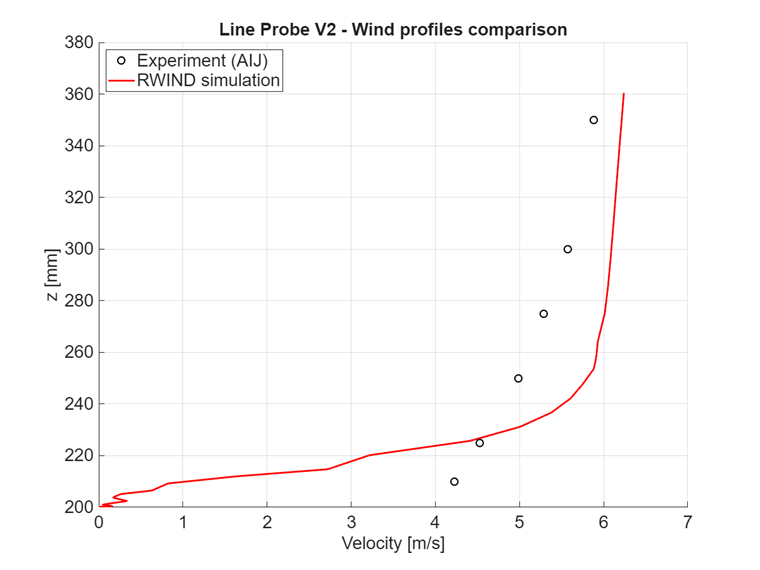

-25 mm 处的速度大小比较，垂直剖面

x = -25 毫米处速度大小的对比，垂直截面

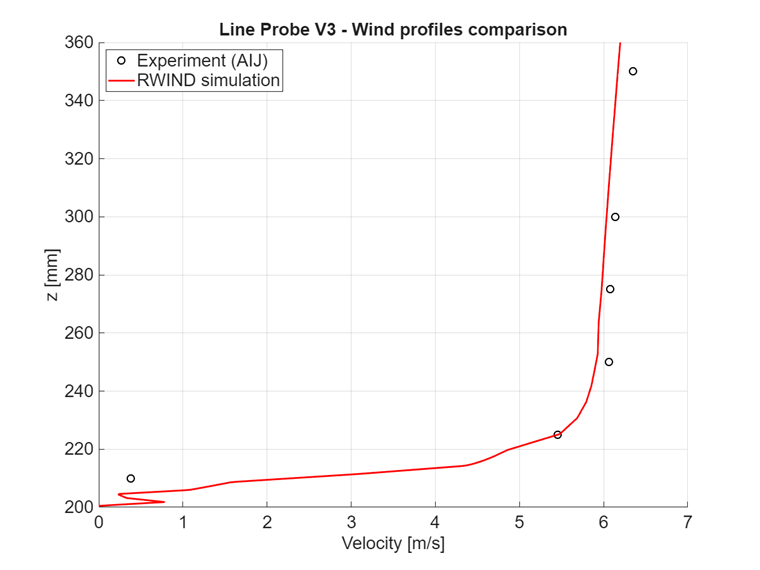

x = 0 mm 处的速度大小比较，垂直截面

x = 0 mm 处速度大小比较，垂直截面

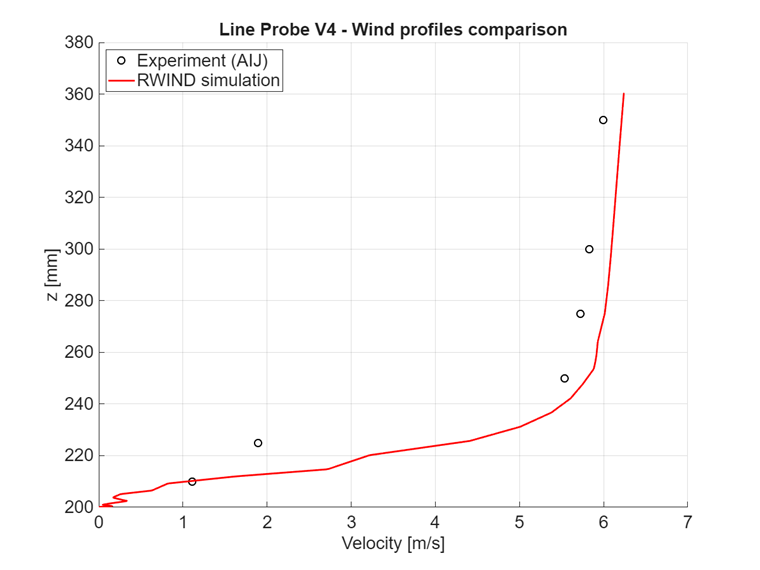

x = 25 mm 处速度大小比较，垂直剖面

x = 25 毫米处速度矢量的对比，垂直截面

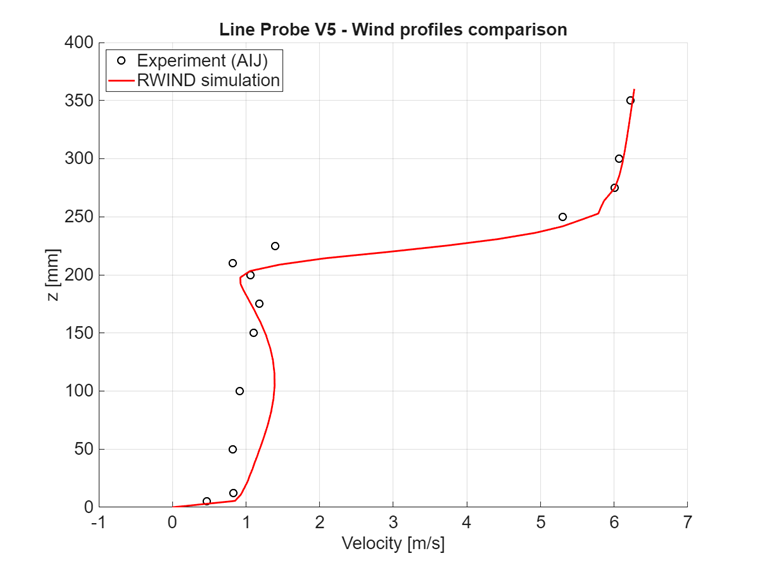

x = 50 mm 处速度大小比较，垂直截面

x = 50 mm 处速度大小比较，垂直切面

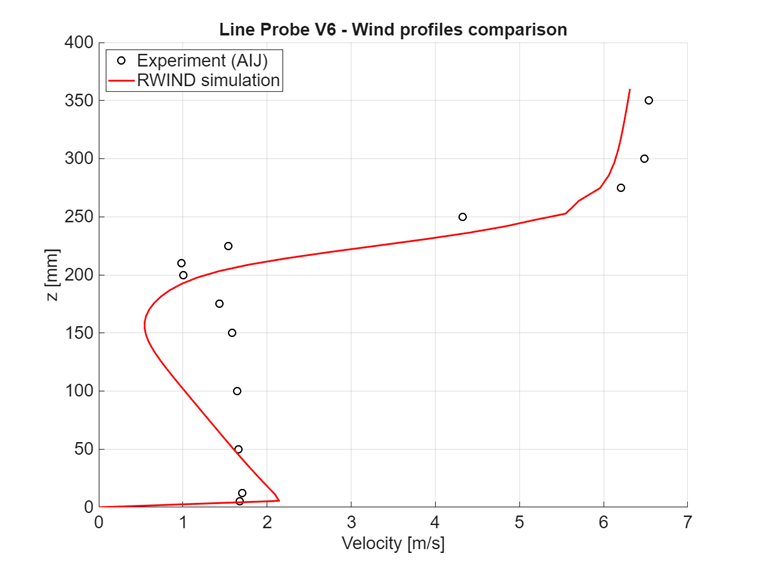

x = 100 mm 处速度标量对比，垂直截面

x = 100 mm 处速度大小比较，垂直截面

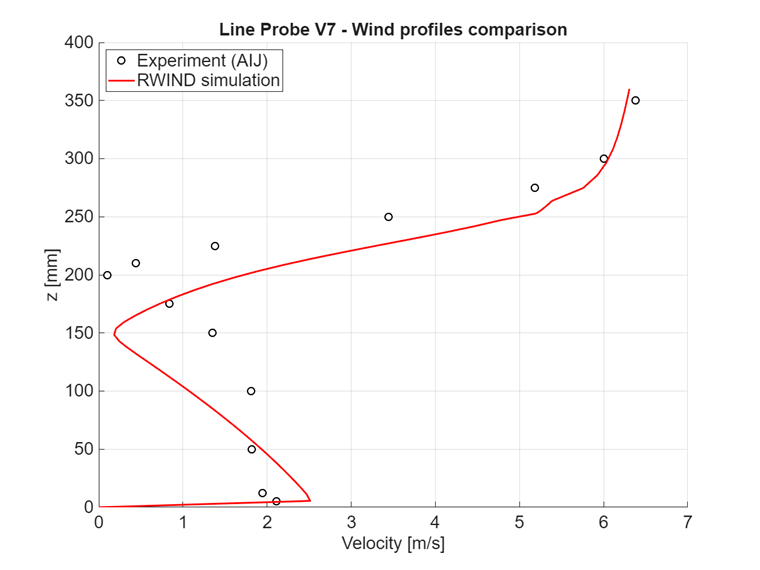

速度大小比较（x = 200 mm，垂直截面）

x = 200 mm处速度大小的比较，垂直截面

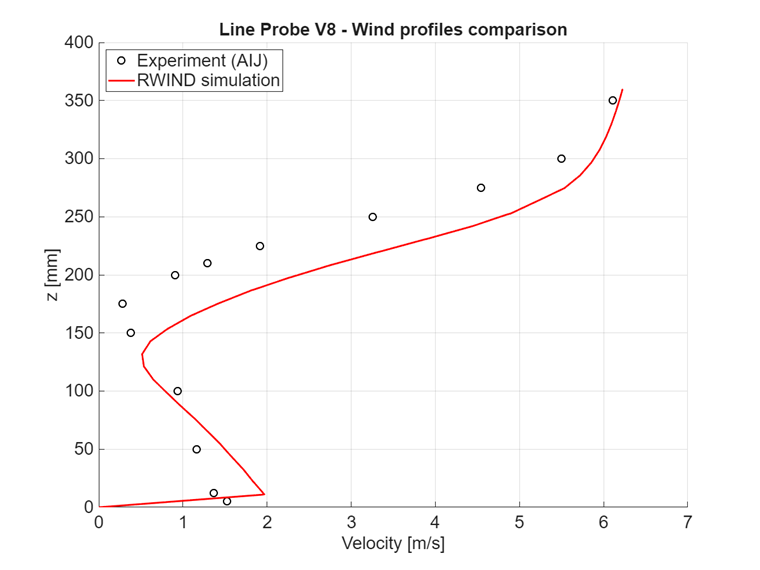

x = 300 mm 处的速度大小比较，平行于纵向的剖面图

速度大小比较（x = 300 mm），垂直剖面

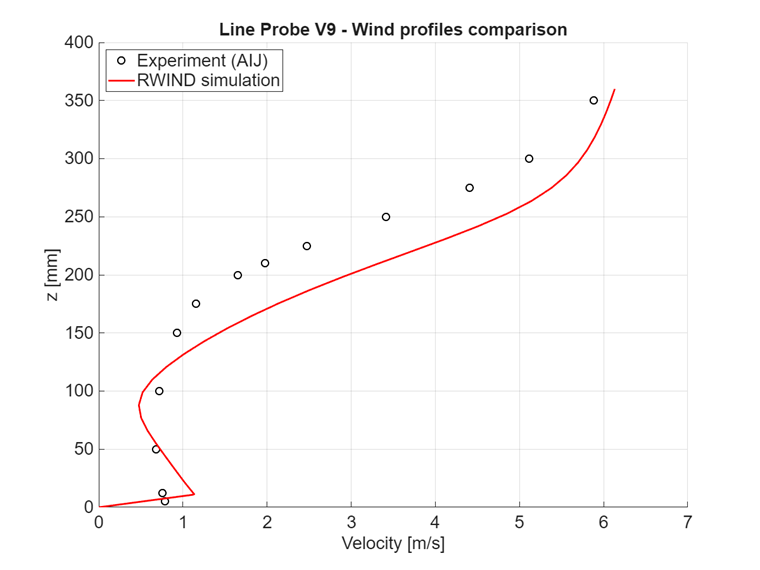

x = 400 mm 处速度大小比较，垂直剖面

x = 400 mm 处速度的大小比较，垂直剖面

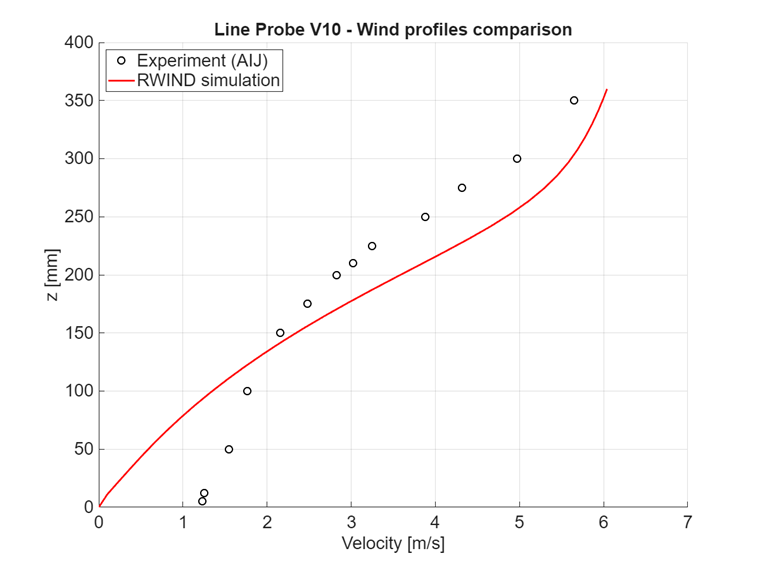

x = 550 mm 处的速度大小比较，垂直剖面

x = 550 mm 处的速度幅值对比，垂直截面

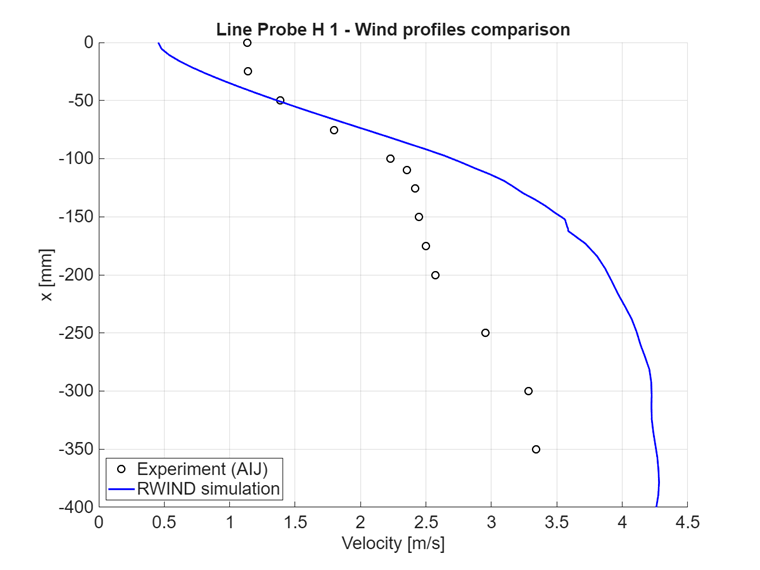

x = -75 mm 处的速度幅值对比，横截面

x = -75 mm 处速度大小对比，水平横截面

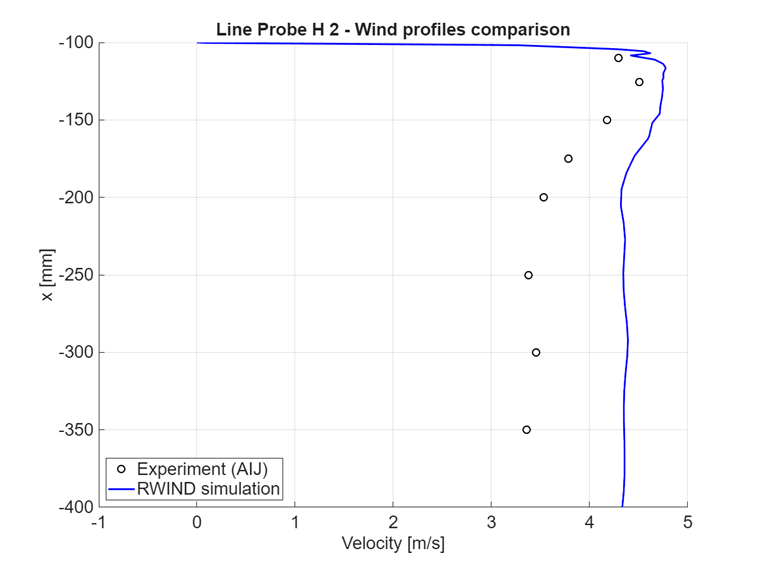

x = -25 mm 处速度大小对比，水平截面

x = -25 mm处水平切片速度大小对比

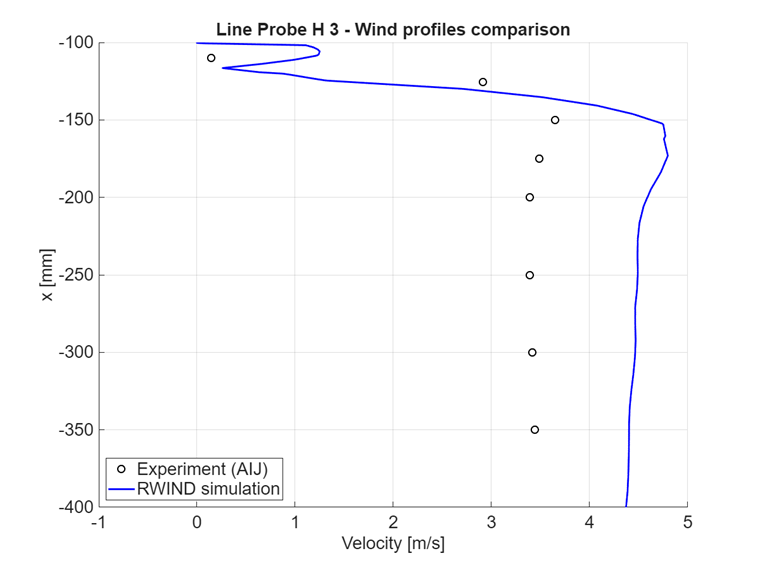

x = 0 mm 处的速度大小比较，水平截面

x = 0 mm 的速度大小比较，水平截面

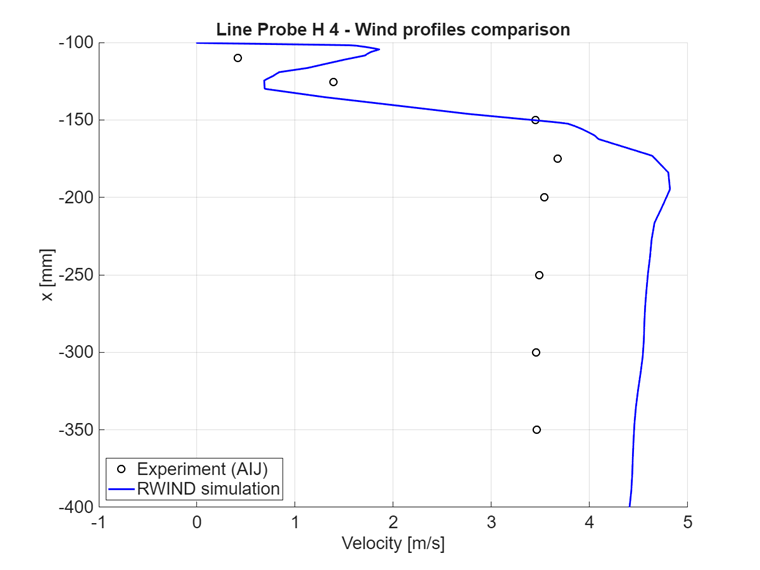

x = 25 mm 处速度大小对比，水平截面

x = 25 mm 处速度大小对比，水平截面

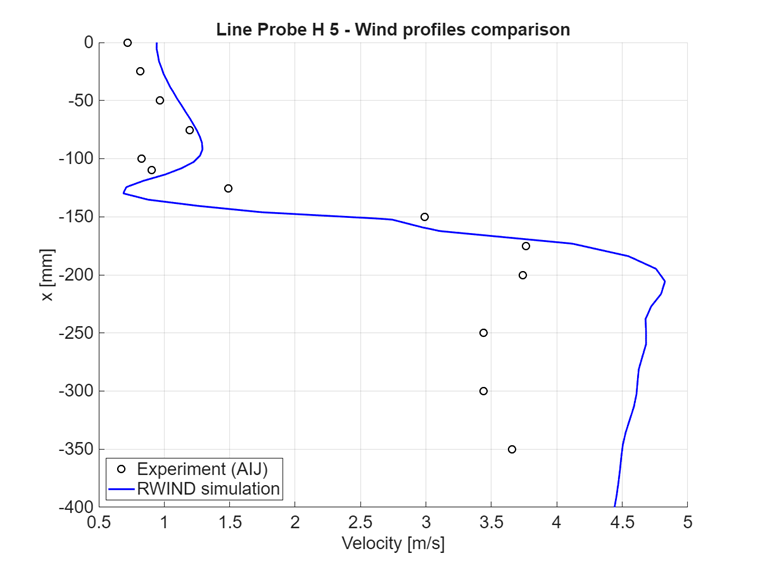

速度大小比较在 x = 50 mm，水平截面

x = 50 mm 处速度幅值对比，水平剖面

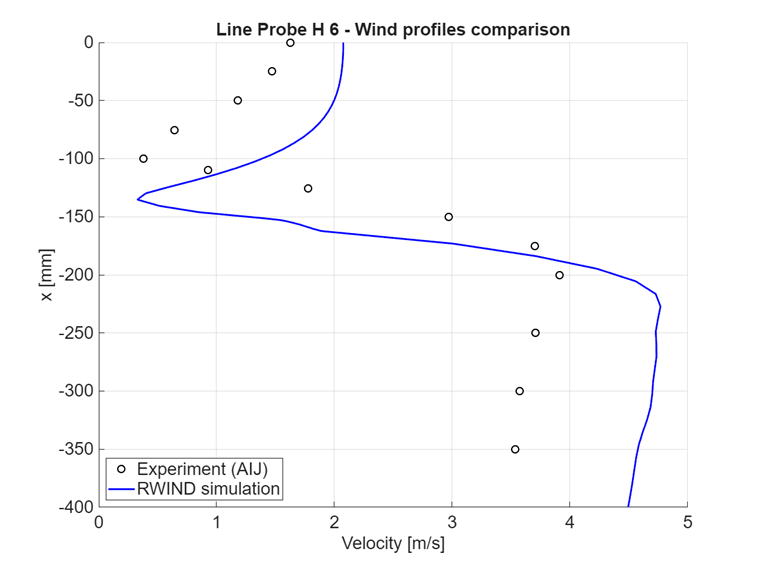

100 毫米处速度大小的比较，水平剖面

x = 100 mm 处速度大小对比，水平截面

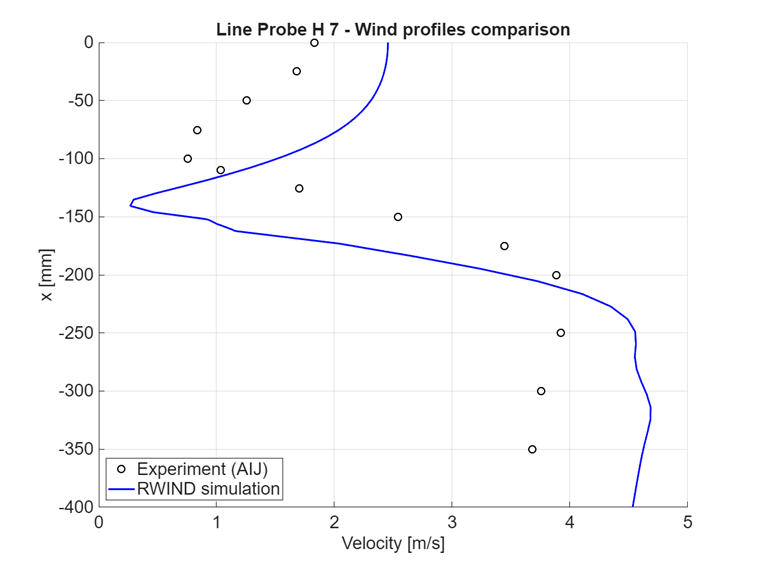

x = 200 mm 处速度大小比较，水平截面

x = 200 mm 处速度幅值比较，水平剖面

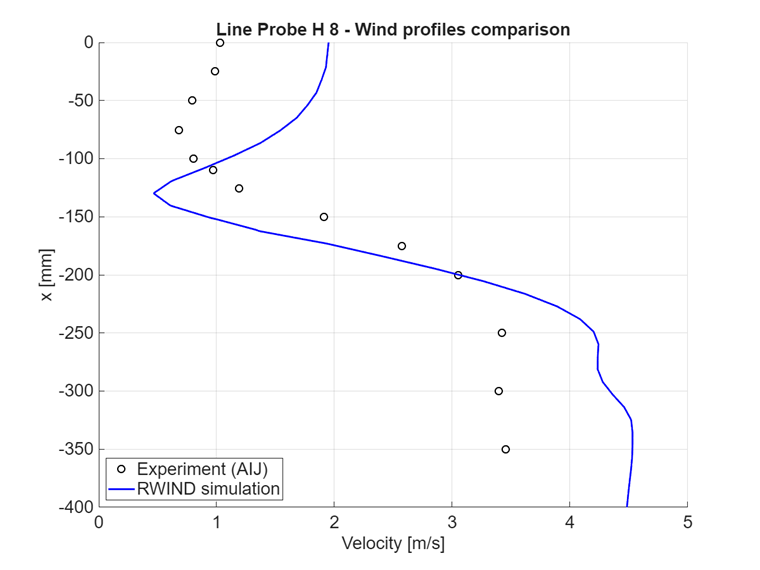

x = 300 mm 处速度大小比较，水平截面

x = 300 mm 处速度大小对比，水平截面

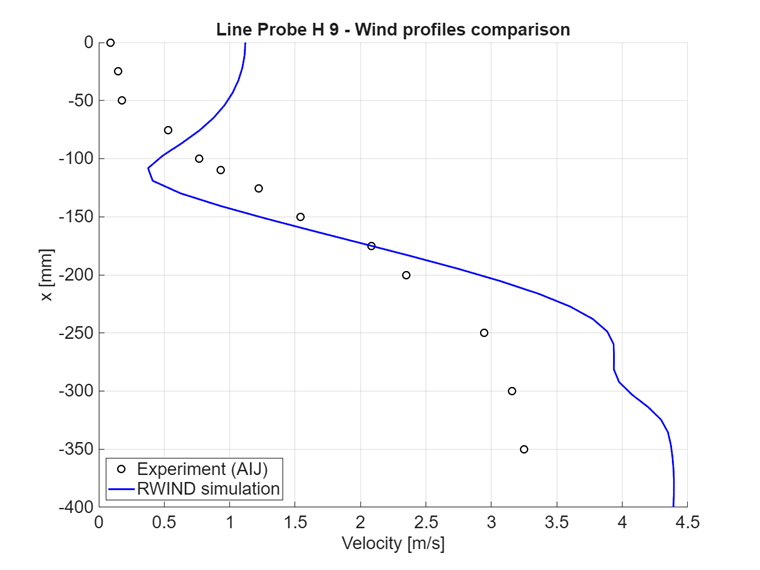

水平横截面上 x = 400 mm 处速度大小对比

x = 400 mm 处速度量级比较，水平截面

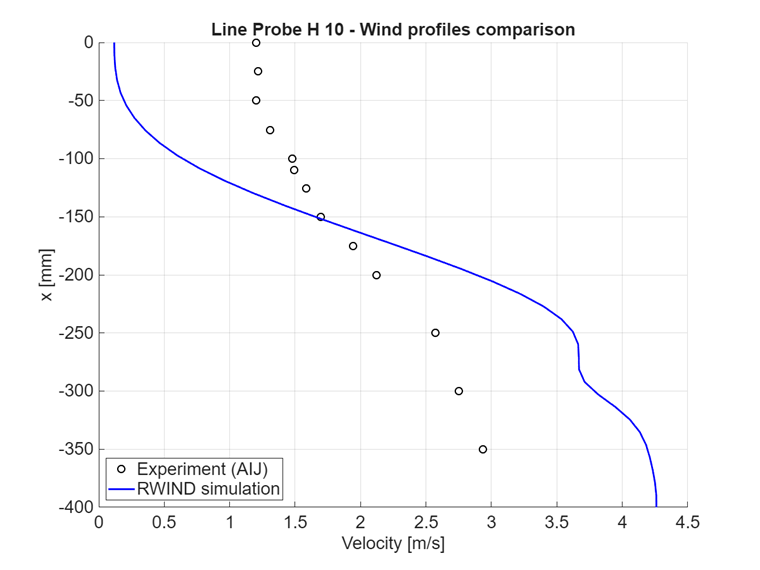

x = 550 mm 时的速度大小比较，水平截面

x = 550 mm 处的速度大小比较，水平截面

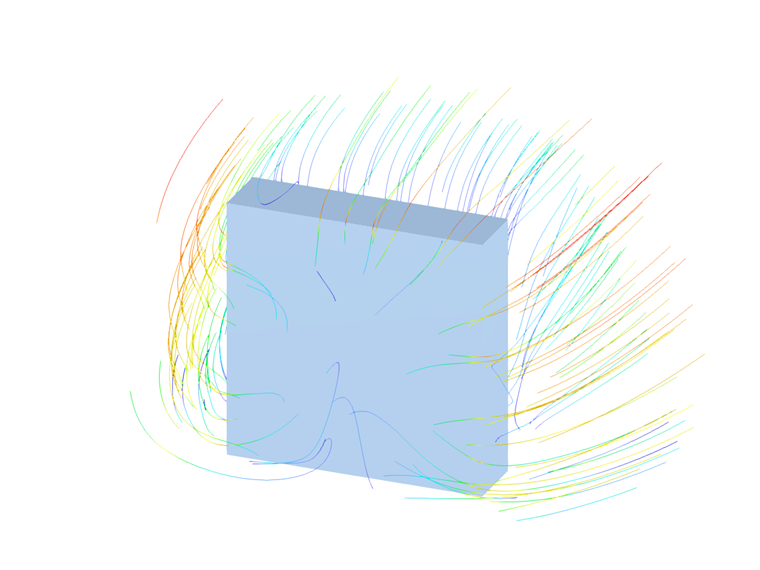

独立建筑的风荷载
