Opis

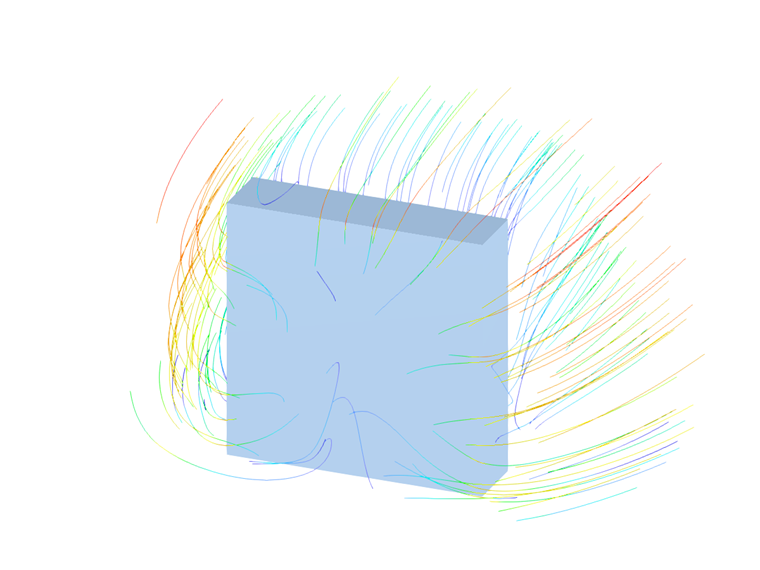

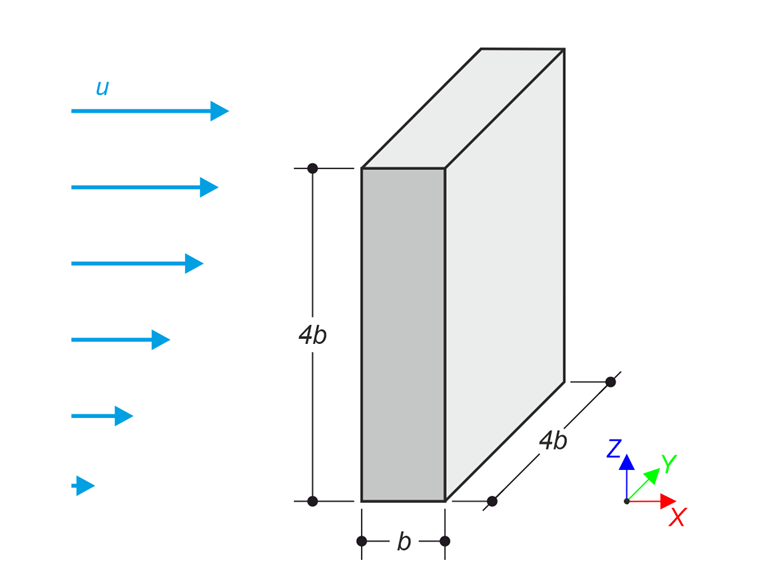

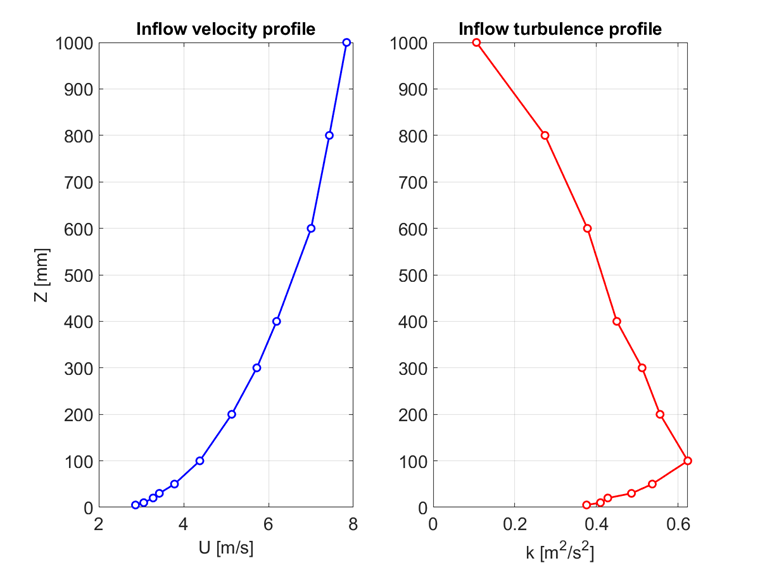

Przykład weryfikacji opisuje przepływ w stanie ustalonym wokół izolowanego budynku (modelu w skali), zgodnie z poniższym szkicem. Przykład został podany przez Instytut Architektury Japonii (AIJ) i opisano go szczegółowo w poniższym odniesieniu. Profile prędkości mierzone w tunelu aerodynamicznym przez AIJ stanowią odniesienie i są porównywane z wynikami symulacji w RWIND. Problem opisują następujące parametry i profile wpływu.
| Właściwości płynu | Lepkość kinematyczna | ν | 1.500e-5 | m2/s |
| Gęstość | ρ | 1.250 | kg/m3 | |
| Geometria | Szerokość | b | 50.000 | mm |
Rozwiązanie analityczne
Brak dostępnego rozwiązania analitycznego. Przykład dostarcza porównania między wynikami symulacji RWIND CFD a danymi eksperymentalnymi (AIJ).
Ustawienia symulacji RWIND
- Modelowane w RWIND 3.05
- Typ symulacji przepływu w stanie ustalonym
- Gęstość siatki wynosi 20% z udoskonaleniami: 878,758 komórek
- Warunek brzegowy wlotu - profil prędkości i profil intensywności turbulencji
- Dno tunelu - warunek brzegowy bez poślizgu
- Ściany tunelu i góra - warunek brzegowy z poślizgiem
- Warunek brzegowy wylotu - zerowe ciśnienie; zerowy gradient prędkości
Wyniki

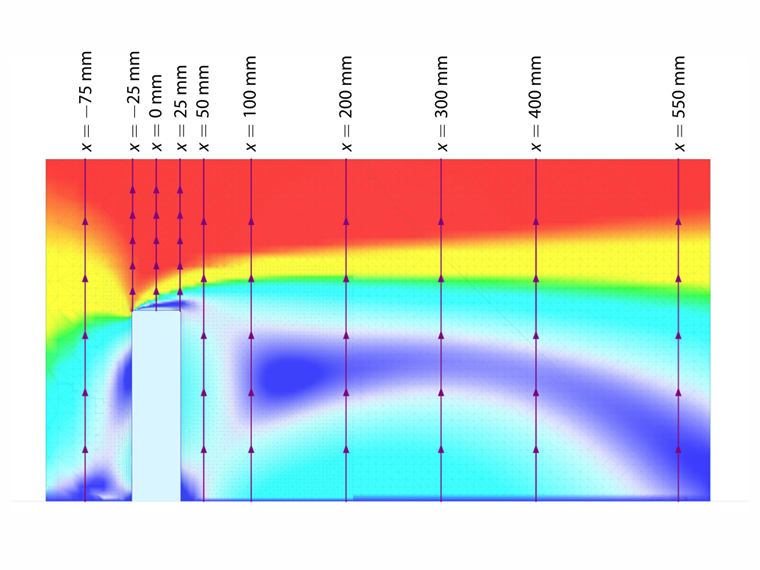

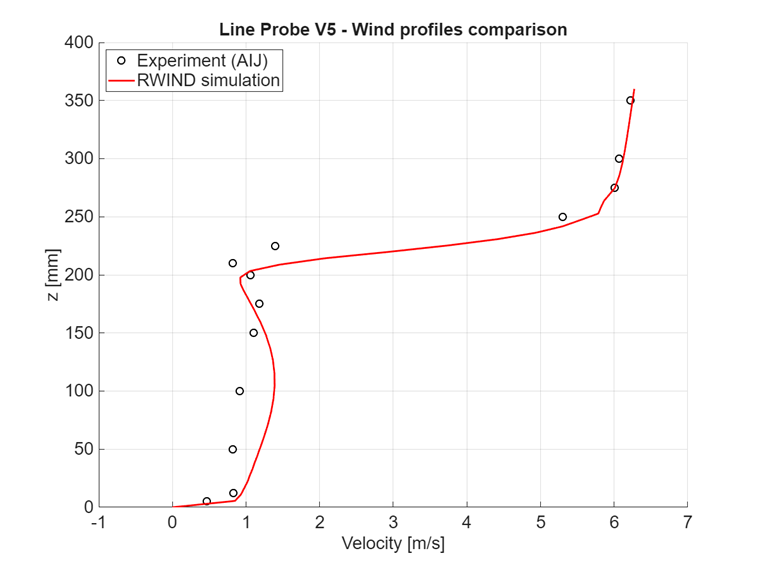

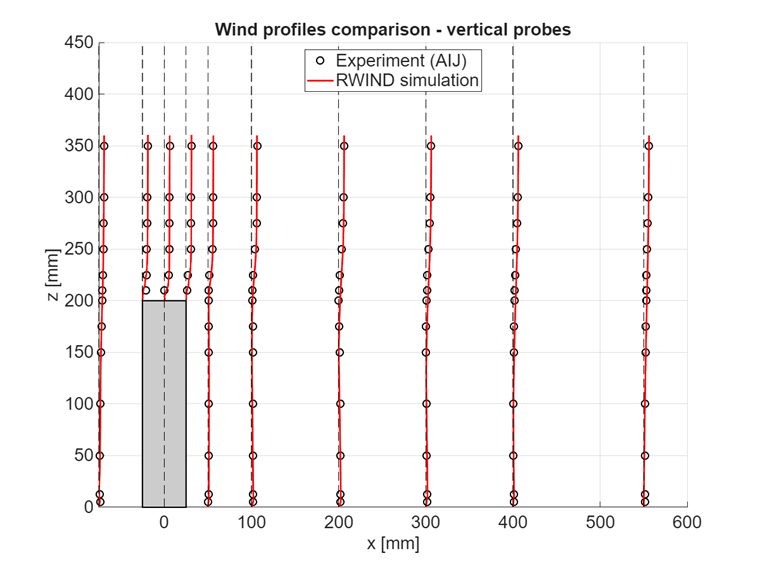

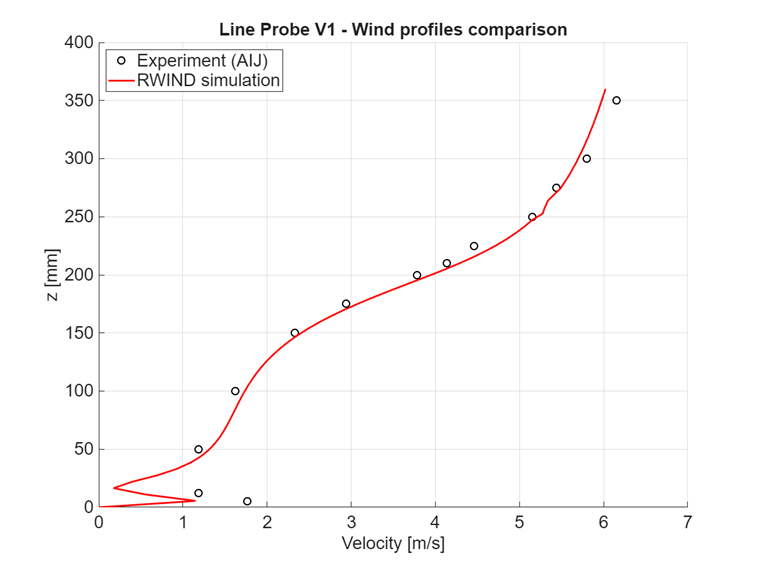

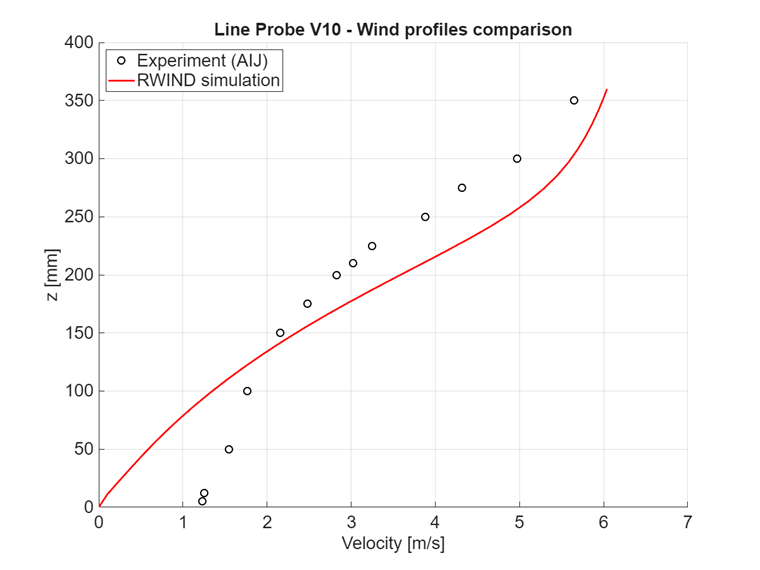

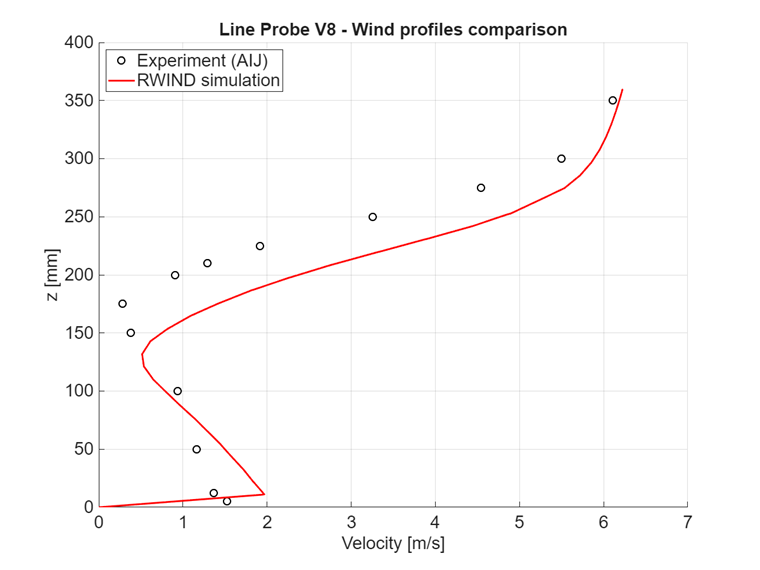

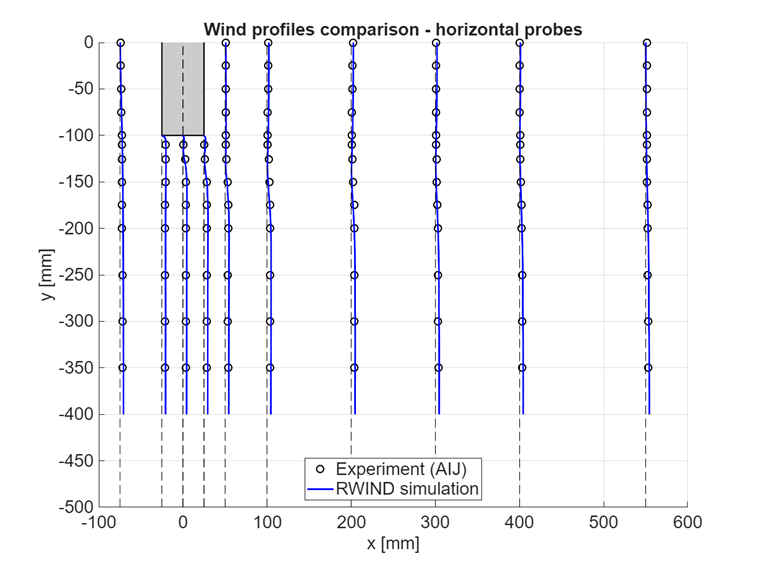

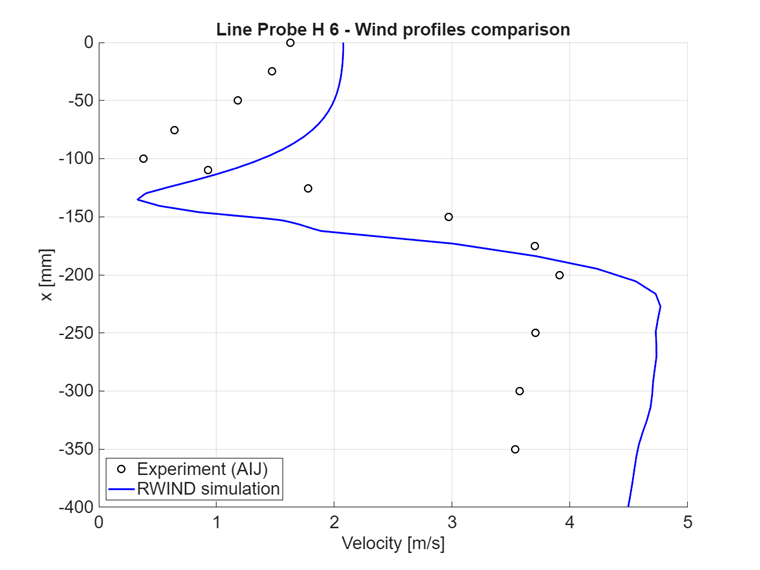

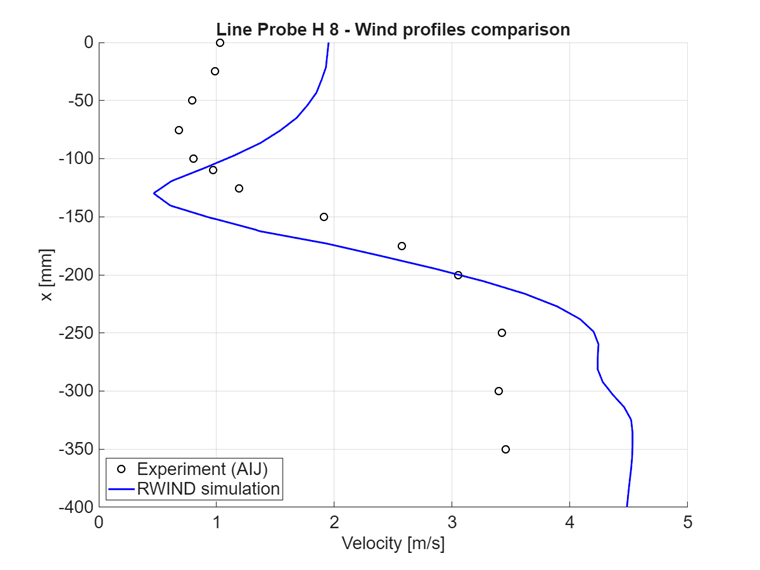

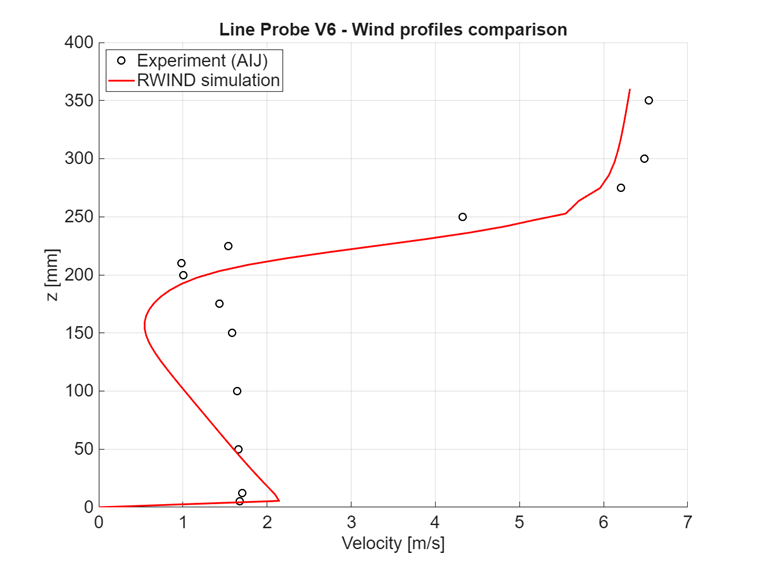

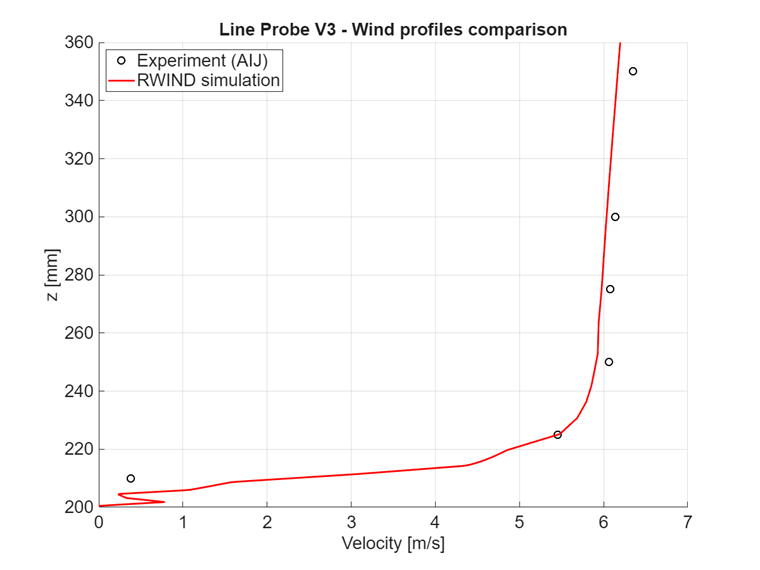

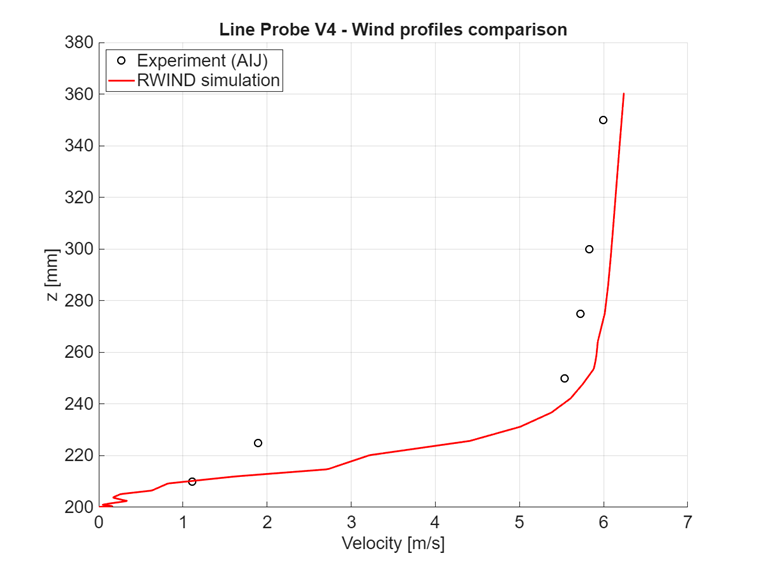

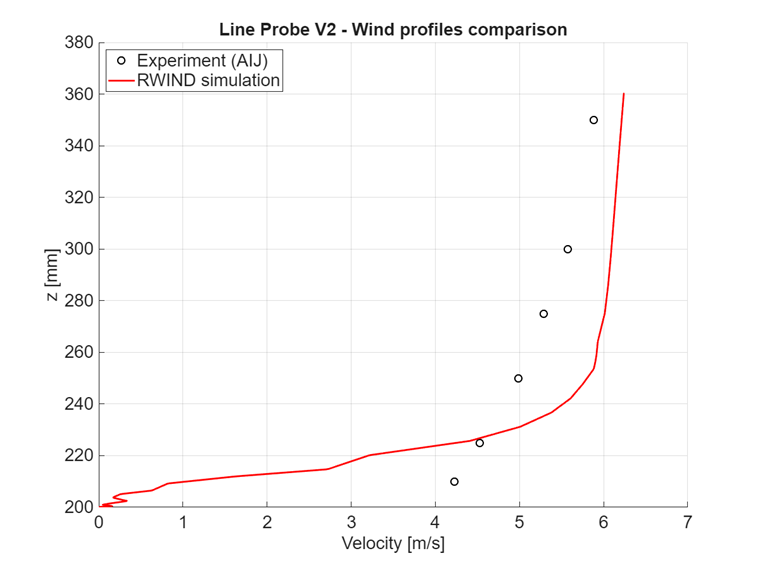

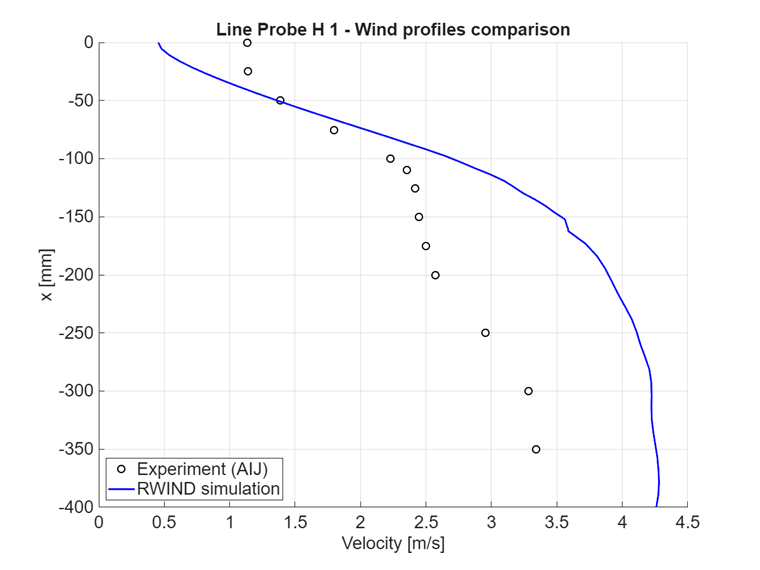

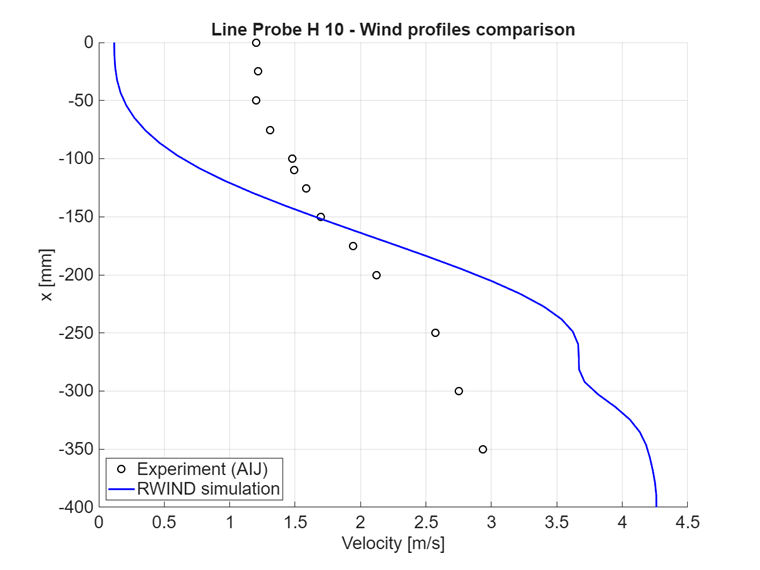

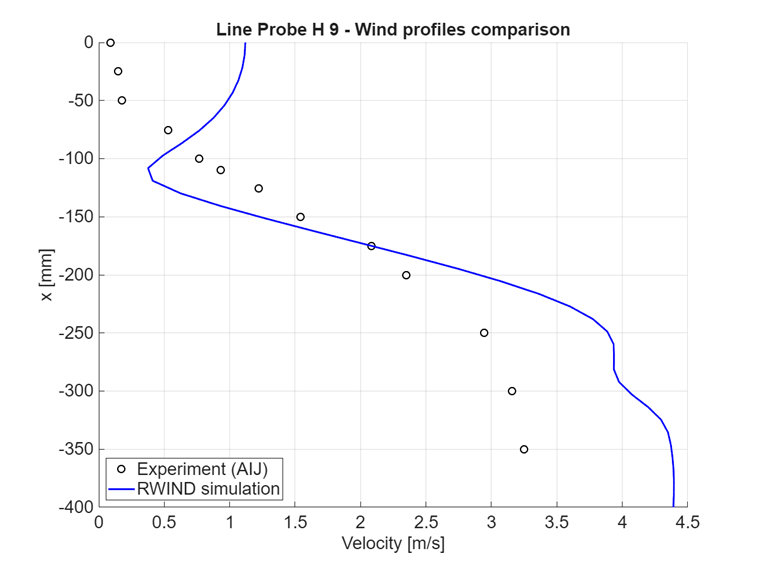

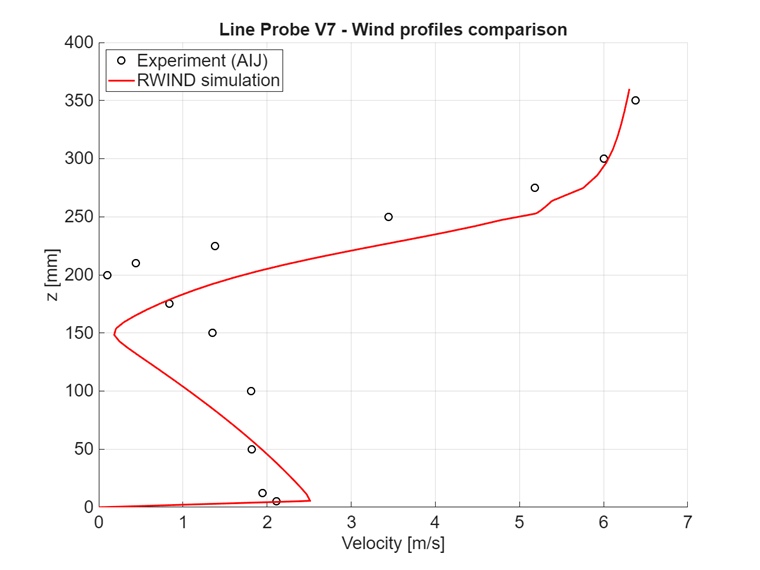

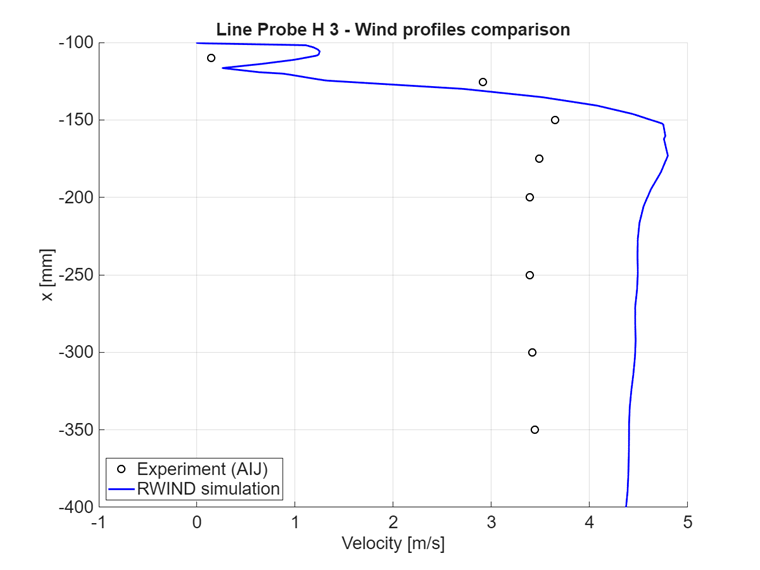

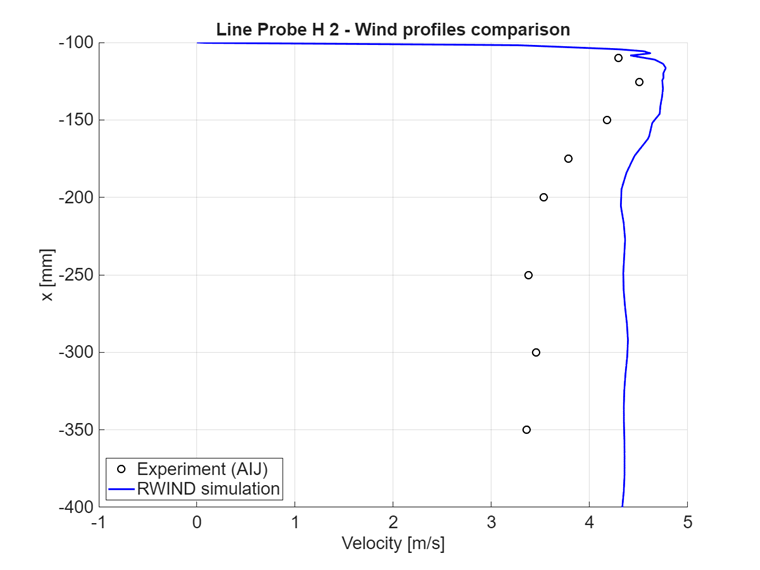

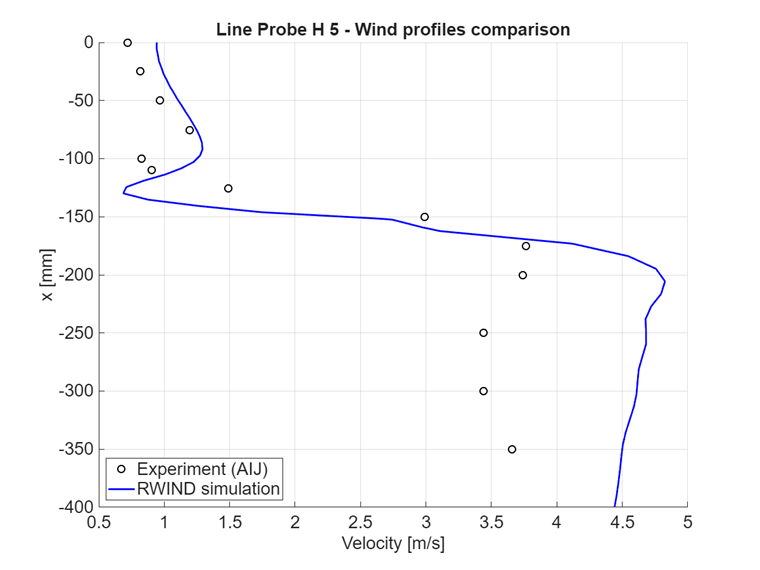

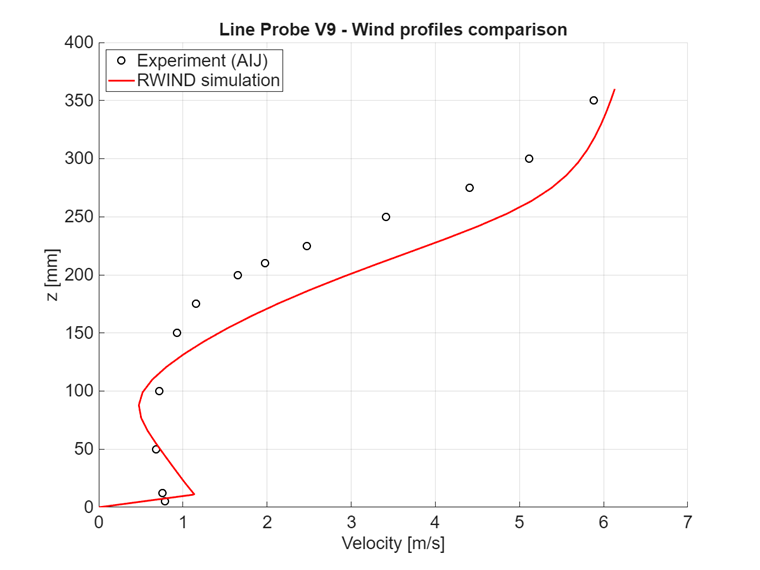

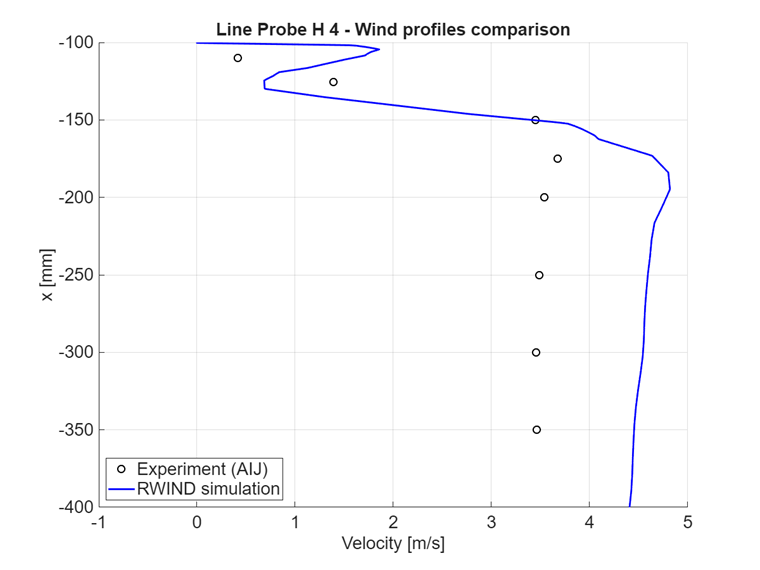

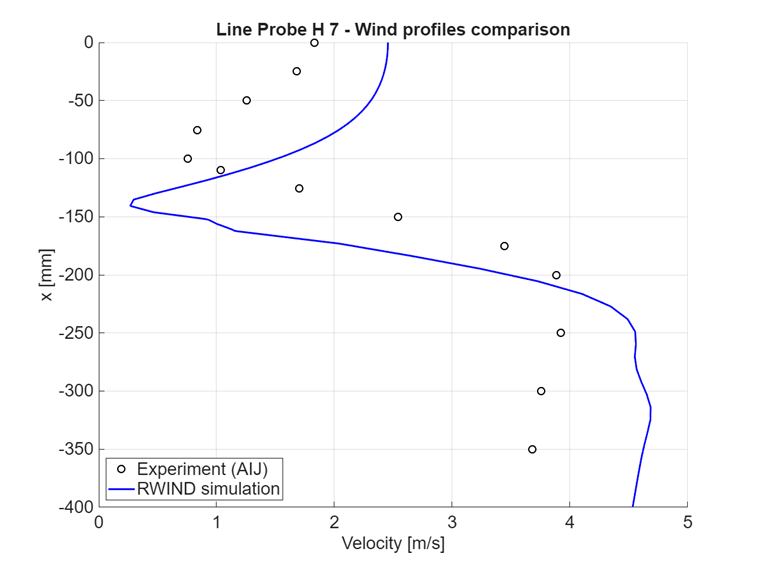

Poniższe wykresy dostarczają porównań między danymi uzyskanymi eksperymentalnie z tunelu aerodynamicznego (AIJ) a danymi z symulacji CFD w RWIND. Wykresy pokazują dobrą zgodność między symulacją a eksperymentem.
