Popis

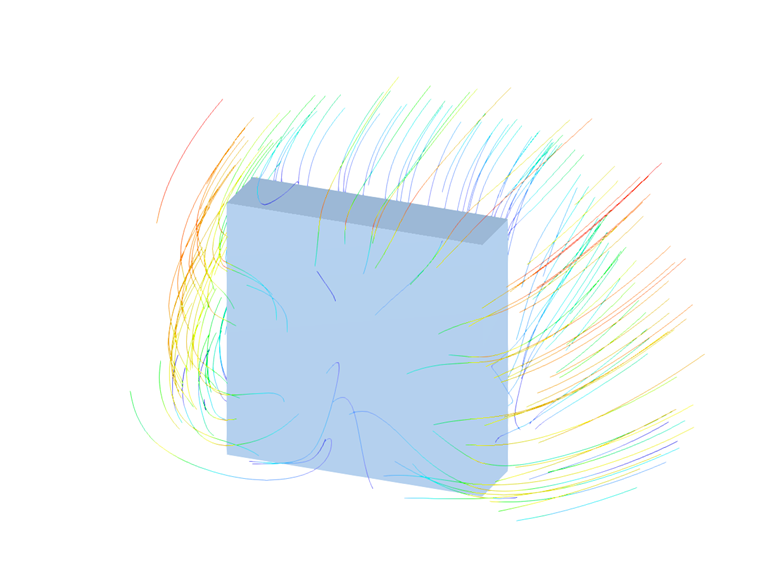

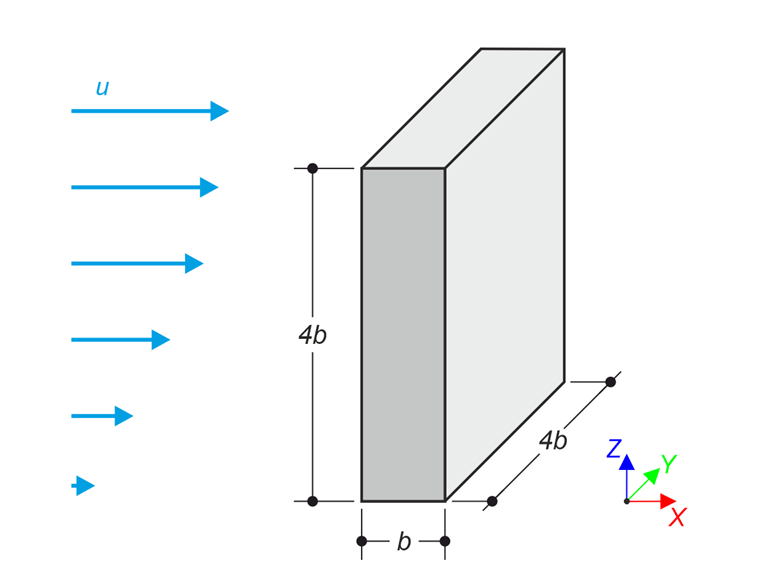

Ověřovací příklad popisuje ustálené proudění kolem izolované budovy (model v měřítku) podle následujícího nákresu. Příklad je dán Architektonickým institutem Japonska (AIJ) a je podrobně popsán v následujícím odkazu. Rychlostní profily měřené v aerodynamickém tunelu AIJ jsou brány jako reference a jsou porovnány s výsledky simulace v RWIND. Problém je popsán následujícími parametry a profily vstupního proudu.
| Vlastnosti kapaliny | Kinematická viskozita | ν | 1.500e-5 | m2/s |
| Hustota | ρ | 1.250 | kg/m3 | |
| Geometrie | Šířka | b | 50.000 | mm |
Analytické řešení
Není k dispozici žádné analytické řešení. Příklad poskytuje srovnání mezi výsledky simulace RWIND CFD a experimentálními daty (AIJ).
Nastavení simulace RWIND
- Modelováno v RWIND 3.05
- Typ simulace ustáleného proudění
- Hustota sítě činí 20% s vylepšeními: 878 758 buněk

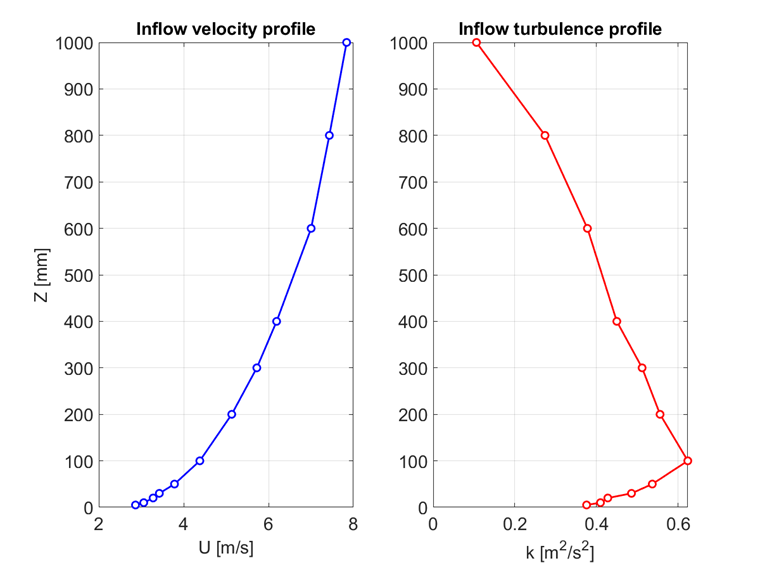

- Vstupní okrajová podmínka - profil rychlosti a profil intenzity turbulence
- Dno tunelu - okrajová podmínka bez skluzu
- Stěny tunelu a vrchol - podmínka se skluzem
- Výstupní okrajová podmínka - nulový tlak; nulový gradient rychlosti
Výsledky

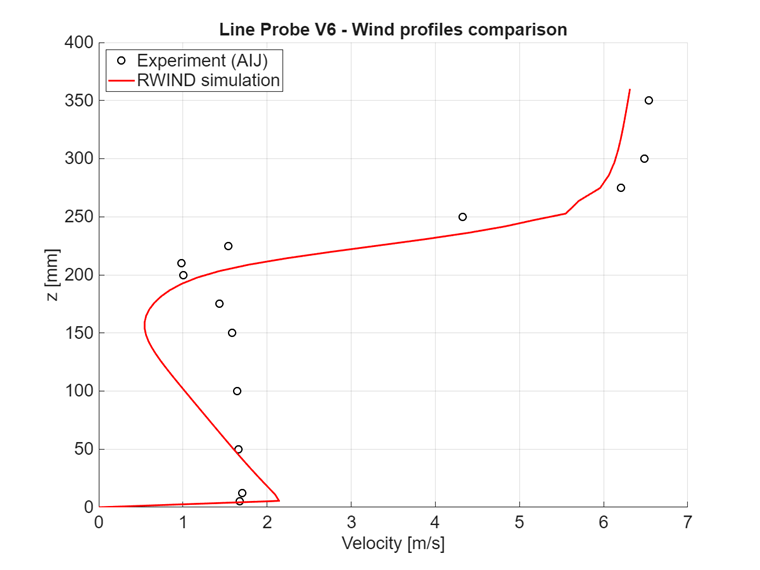

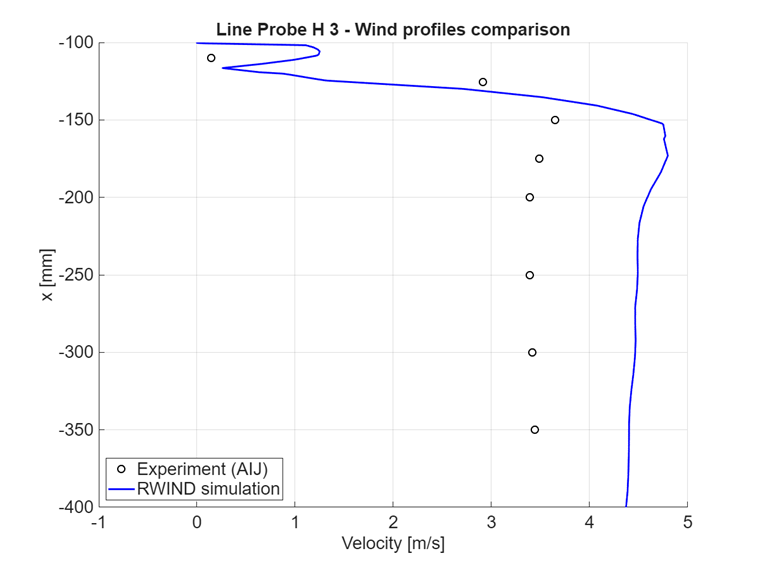

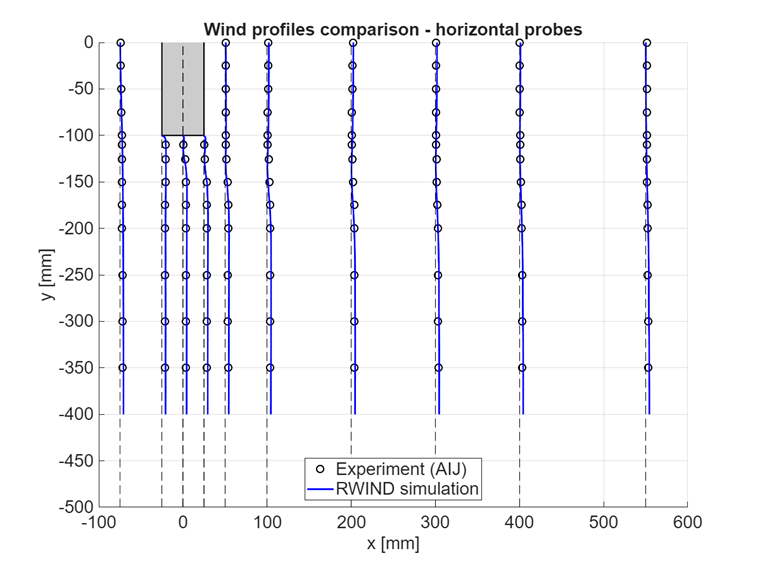

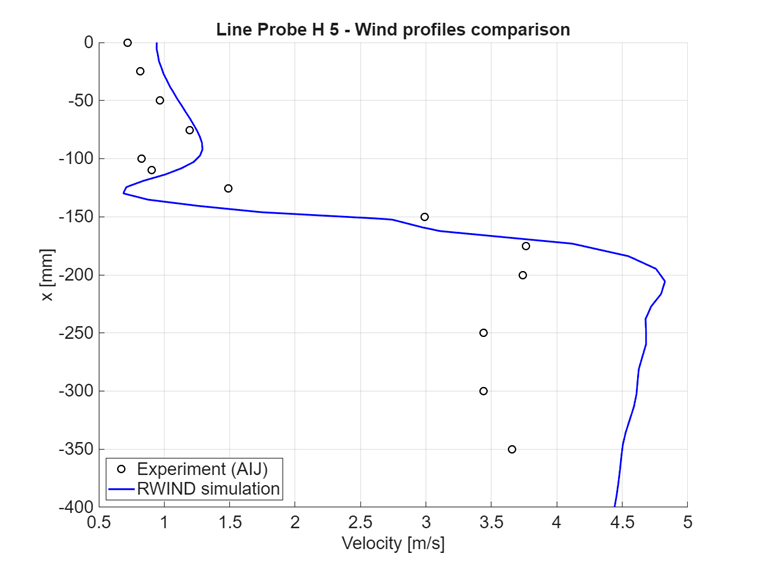

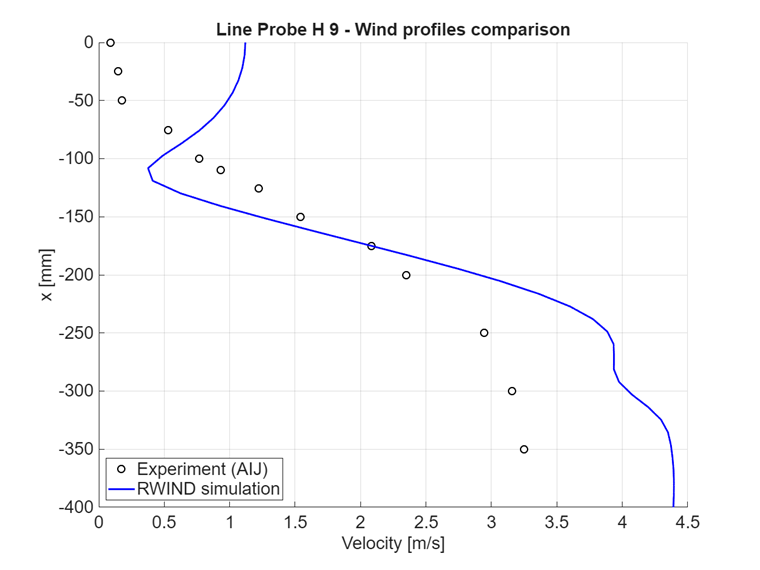

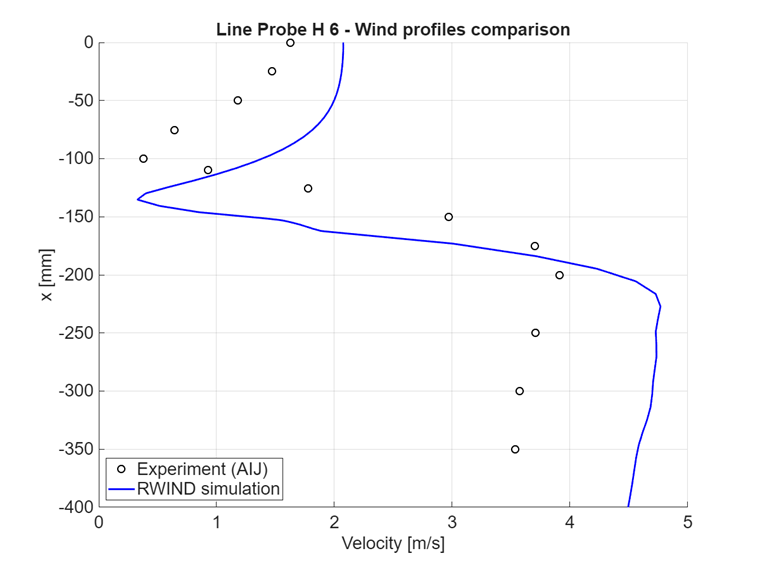

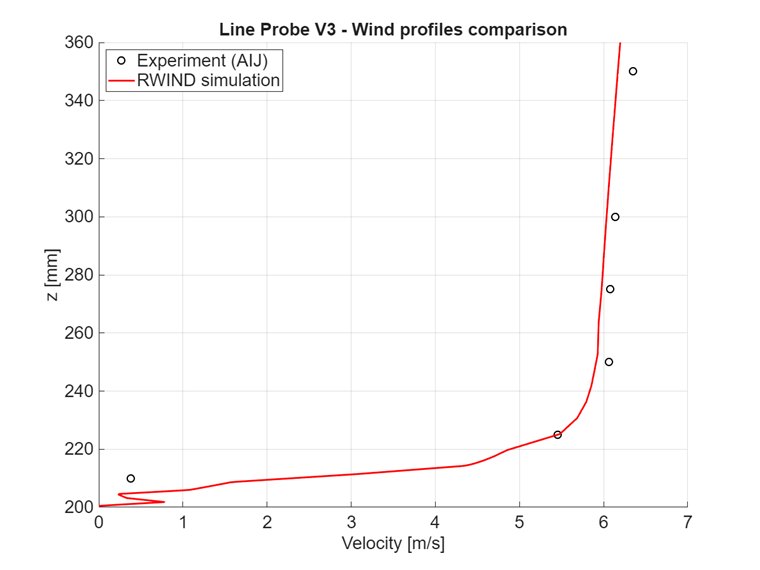

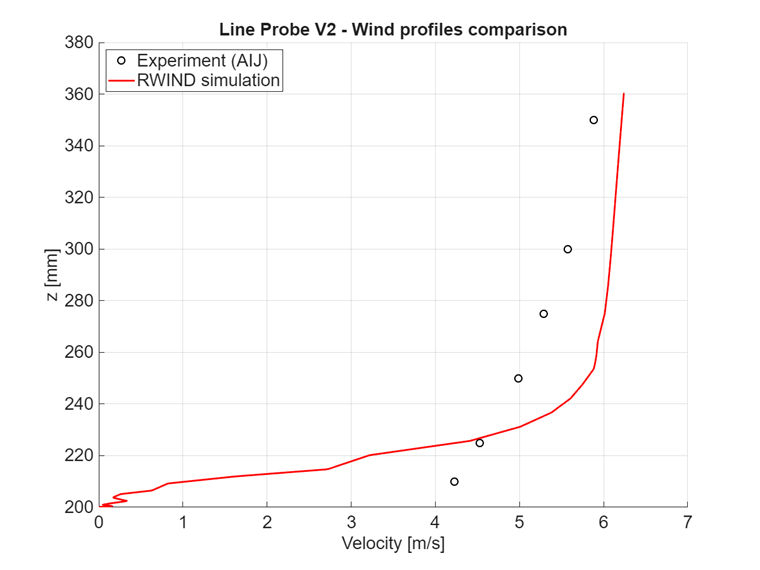

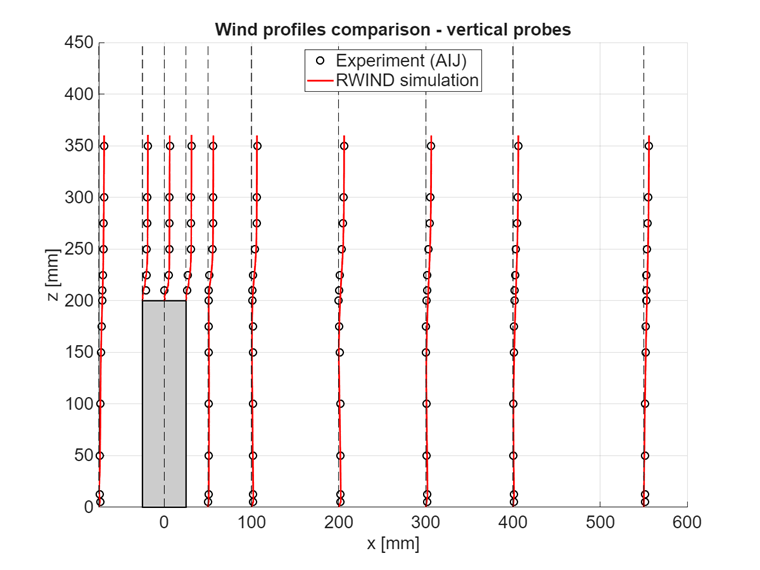

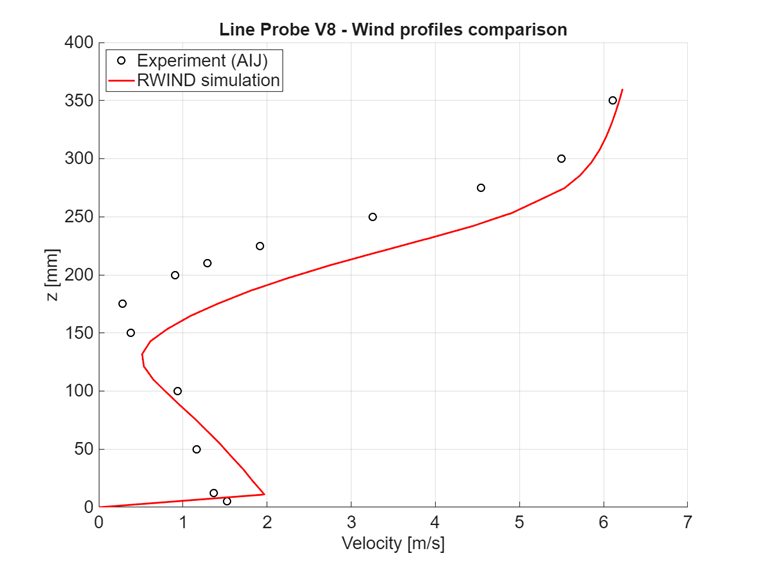

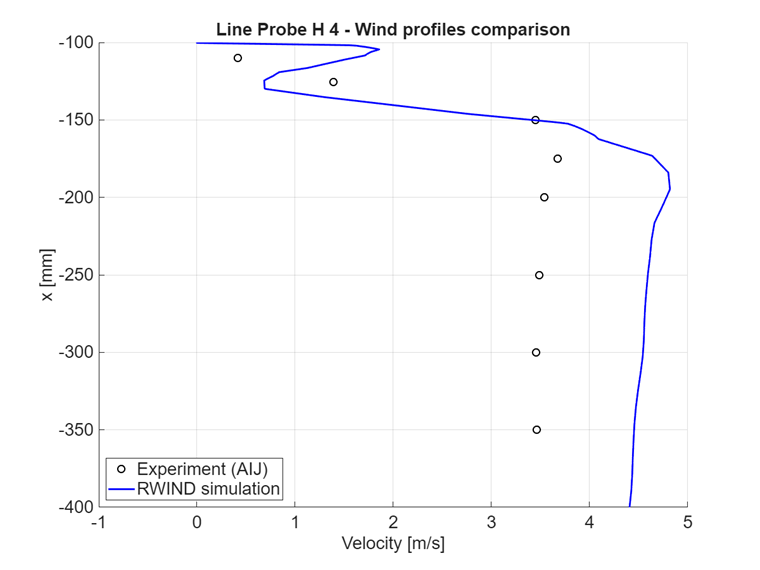

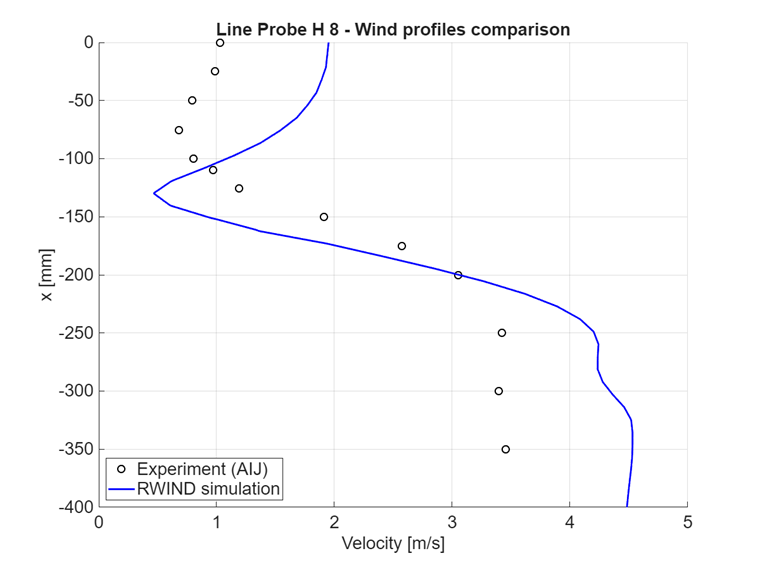

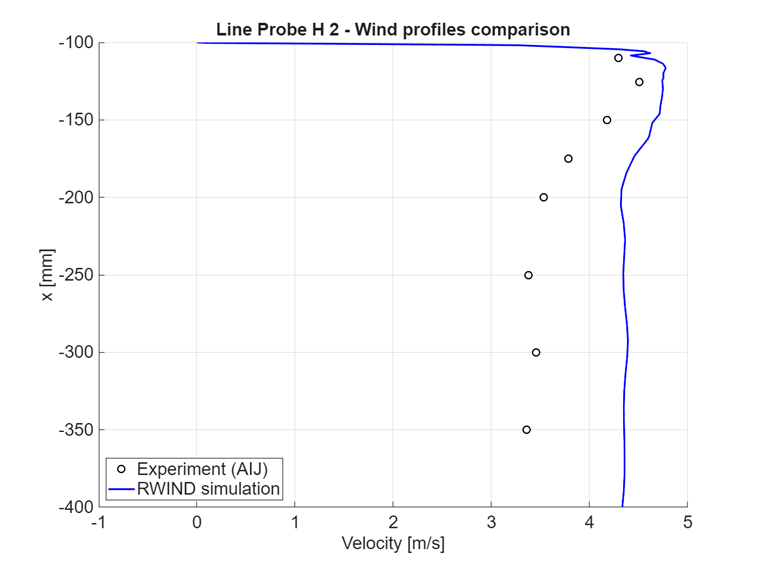

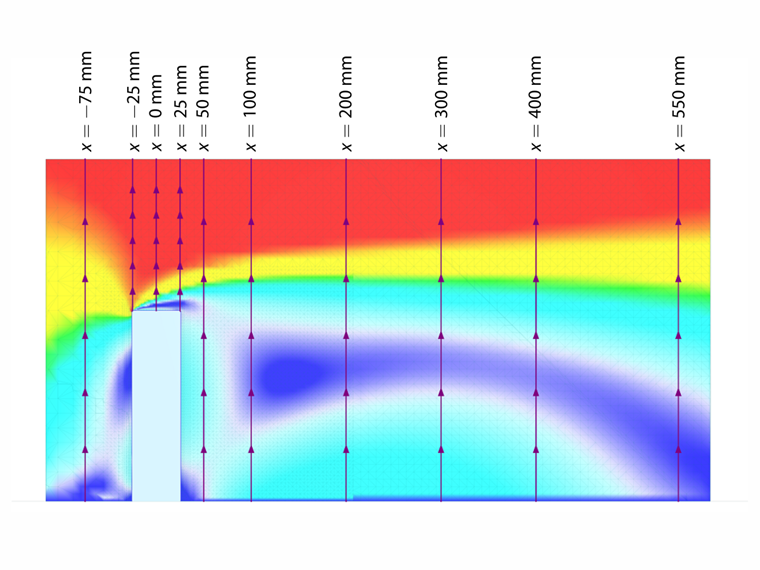

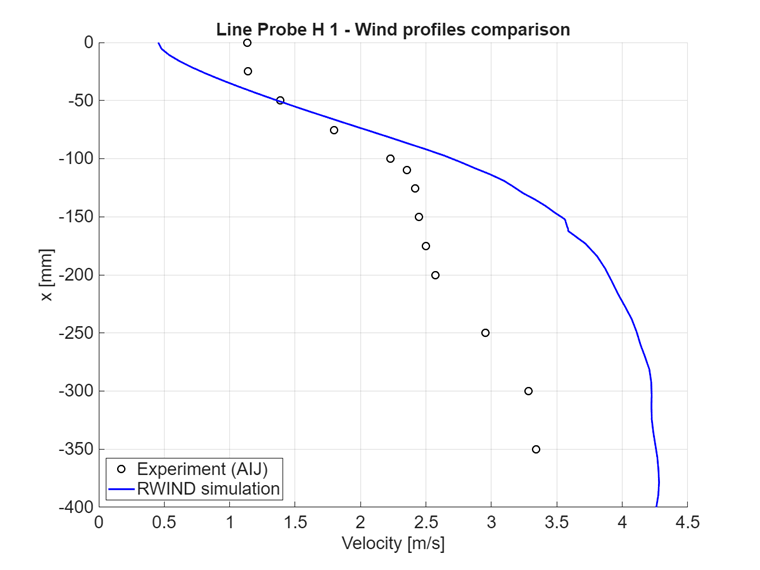

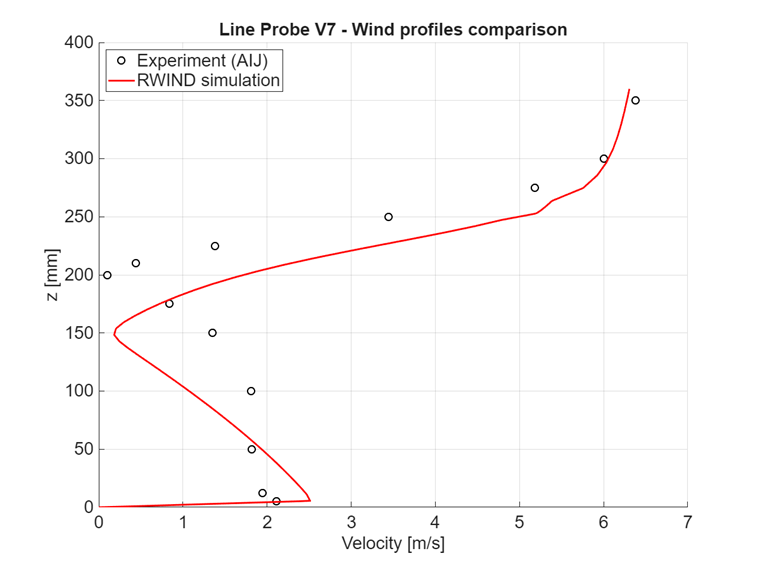

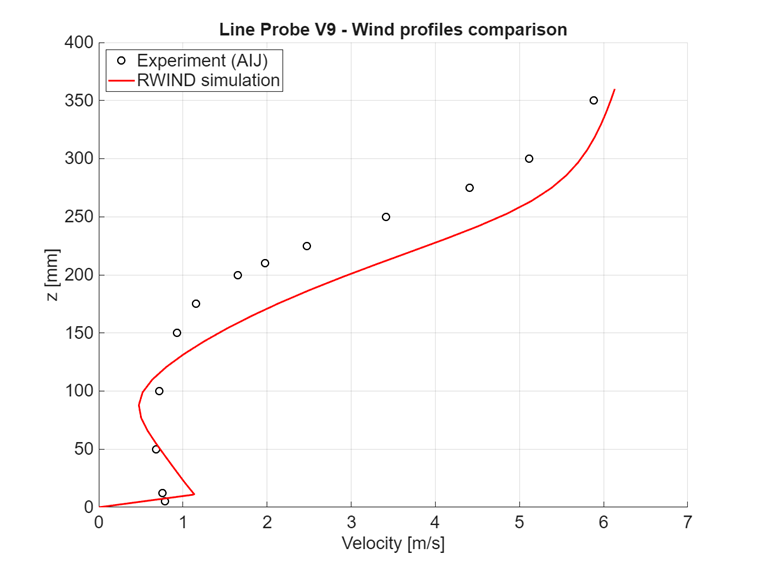

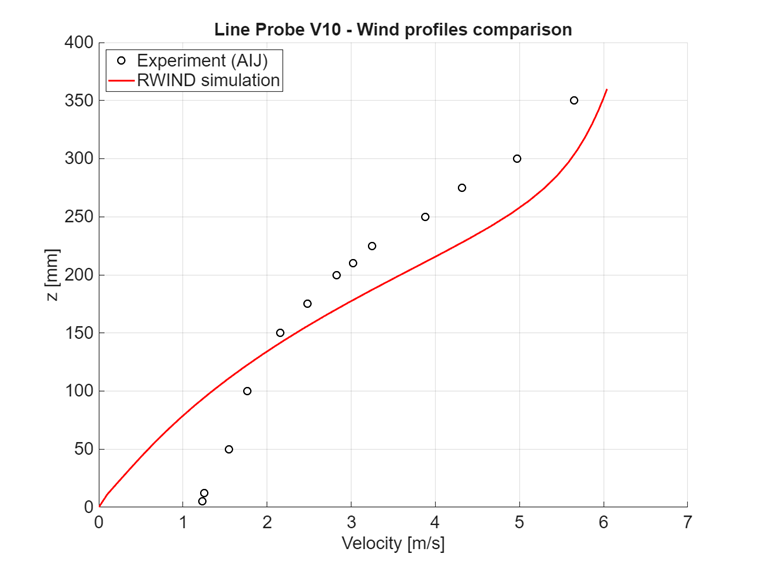

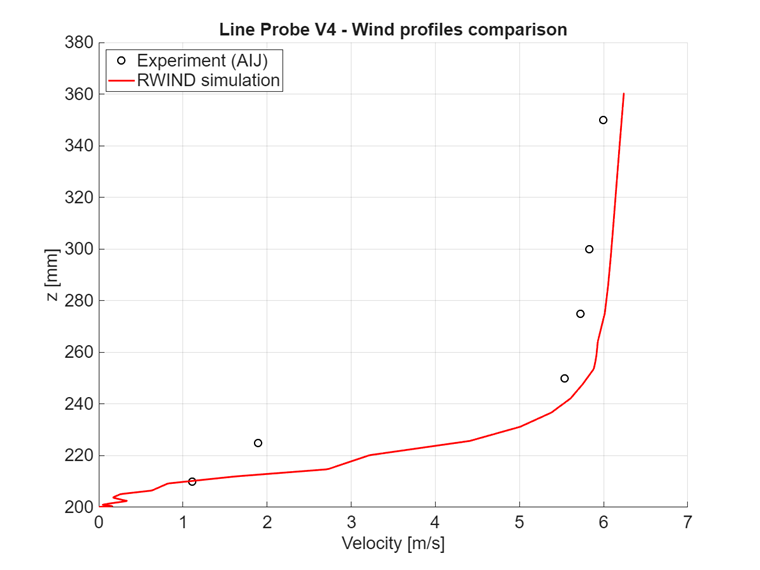

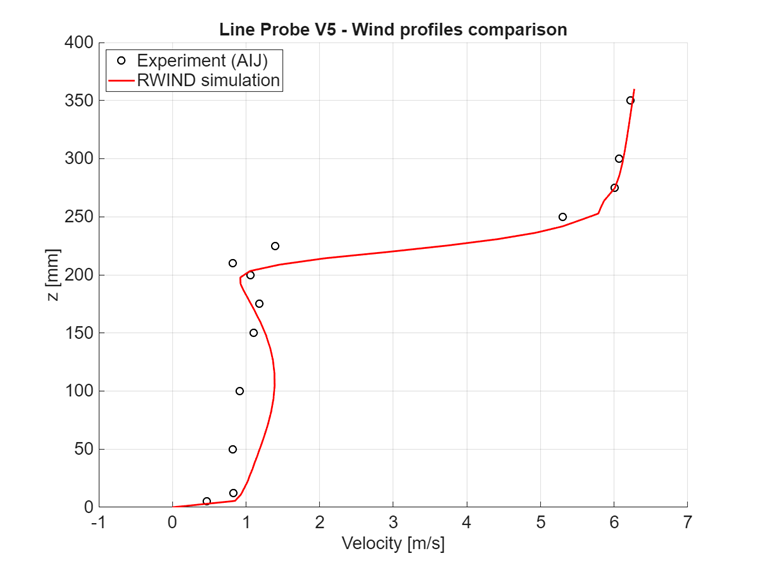

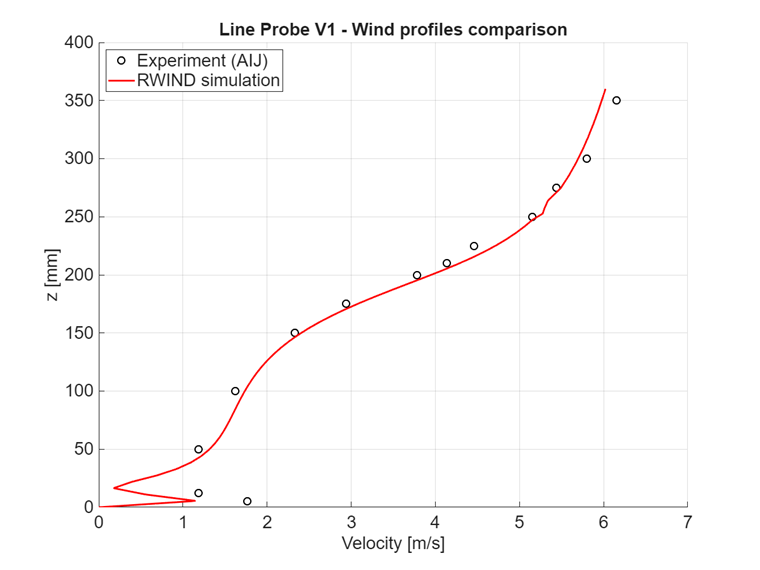

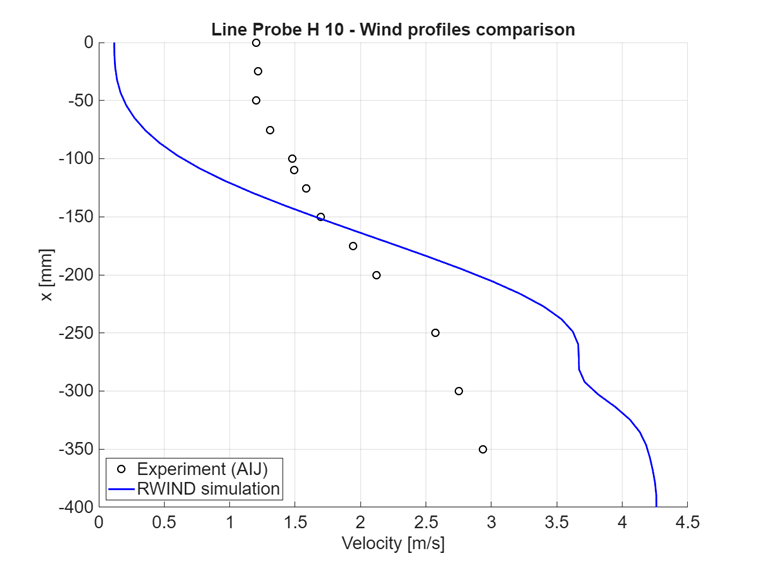

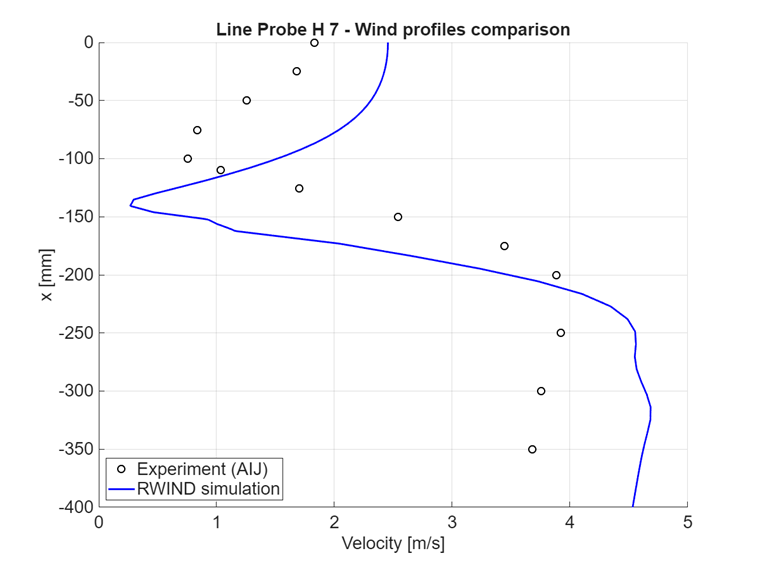

Následující grafy poskytují srovnání mezi experimentálně získanými daty z aerodynamického tunelu (AIJ) a daty ze simulace CFD v RWIND. Grafy ukazují dobrou shodu mezi simulací a experimentem.
