Descrição

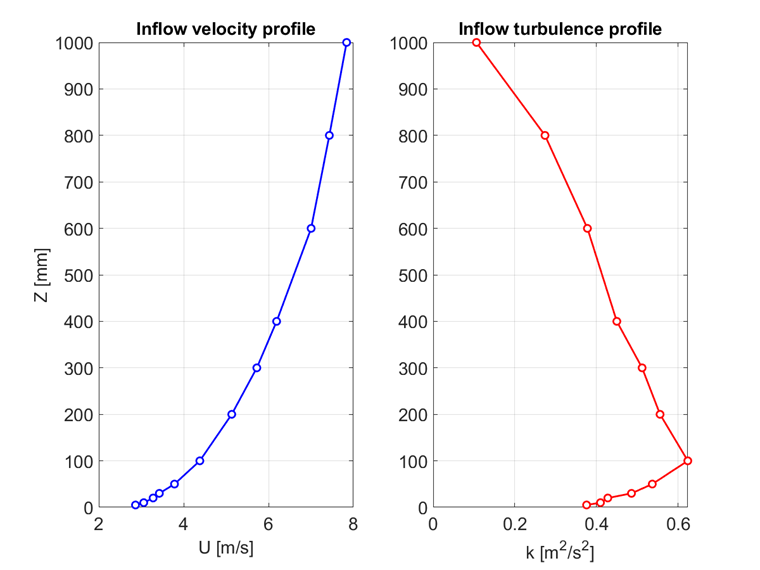

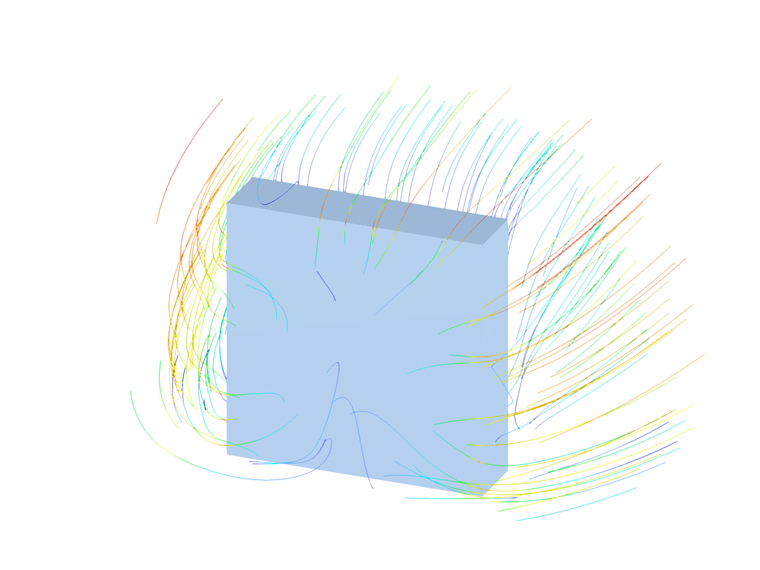

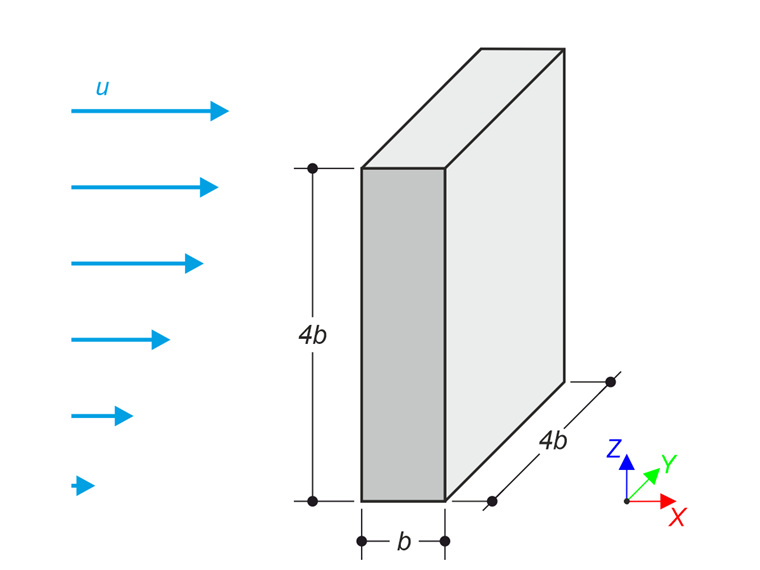

O exemplo de verificação descreve o fluxo em regime permanente ao redor de um edifício isolado (modelo em escala) de acordo com o seguinte esboço. O exemplo é fornecido pelo Instituto Arquitetônico do Japão (AIJ) e é descrito em detalhes na seguinte referência. Perfis de velocidade medidos no túnel de vento pelo AIJ são tomados como referência e comparados com resultados de simulação no RWIND. O problema é descrito pelos seguintes parâmetros e perfis de entrada.
| Propriedades do Fluido | Viscosidade Cinética | ν | 1.500e-5 | m2/s |
| Densidade | ρ | 1.250 | kg/m3 | |
| Geometria | Largura | b | 50.000 | mm |
Solução Analítica
Não há solução analítica disponível. O exemplo fornece uma comparação entre os resultados de simulação do RWIND CFD e os dados experimentais (AIJ).
Configurações de Simulação RWIND
- Modelado no RWIND 3.05
- Tipo de simulação de fluxo estacionário
- Densidade da malha é de 20% com refinamentos: 878.758 células
- Condição de contorno de entrada - perfil de velocidade e perfil de intensidade de turbulência
- Fundo do túnel - condição de contorno sem deslizamento
- Paredes e topo do túnel - condição de contorno com deslizamento
- Condição de contorno de saída - pressão zero; gradiente de velocidade zero
Resultados

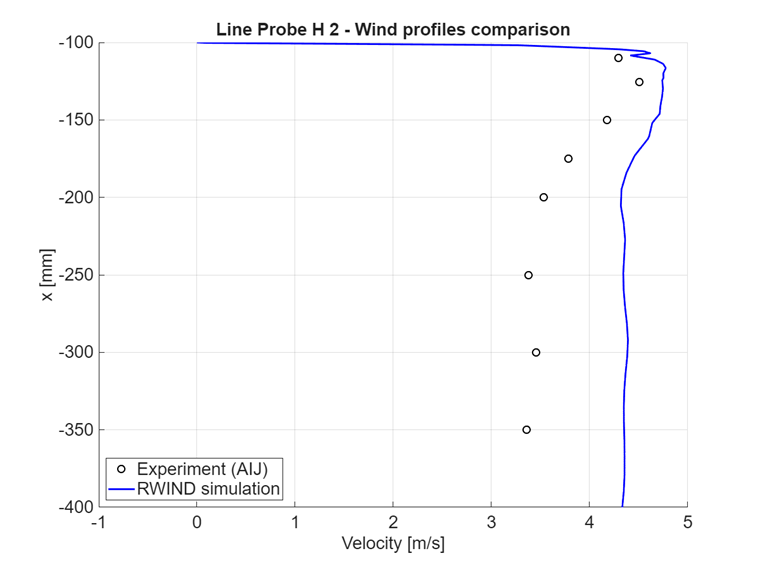

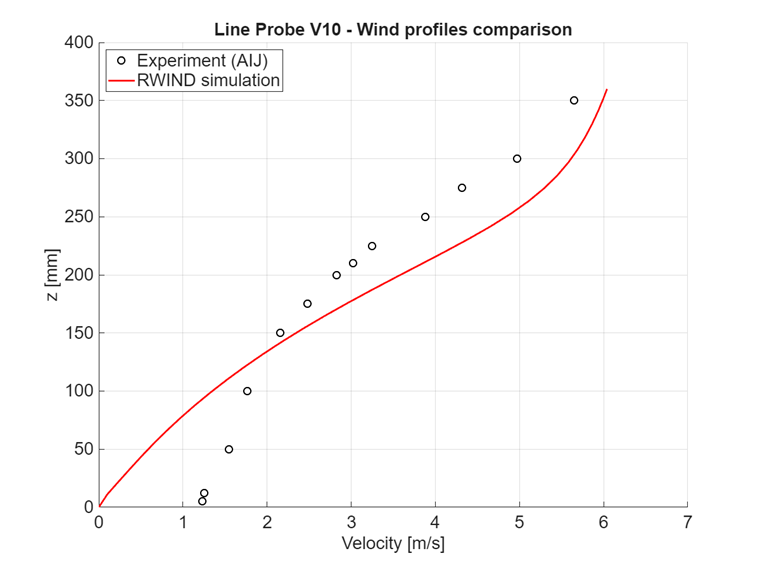

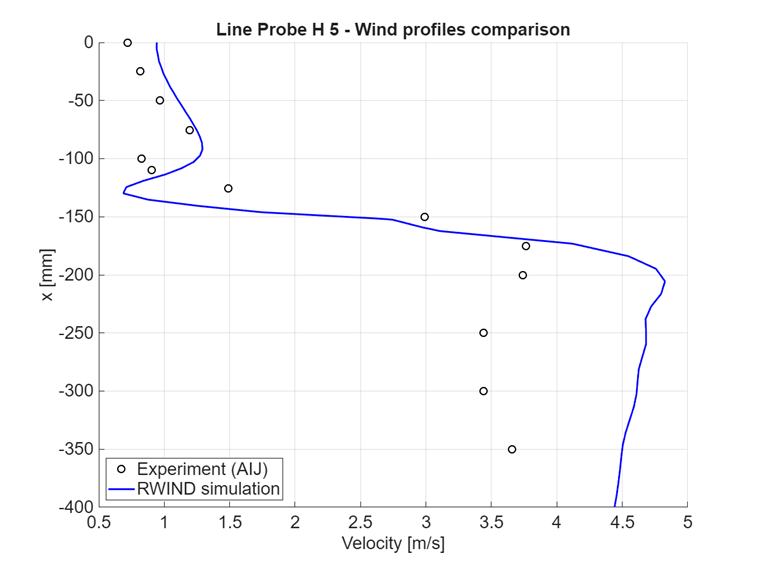

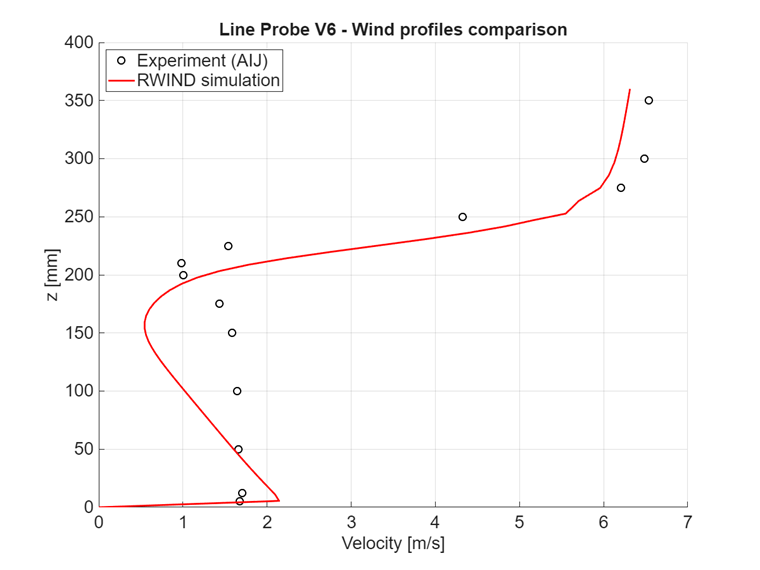

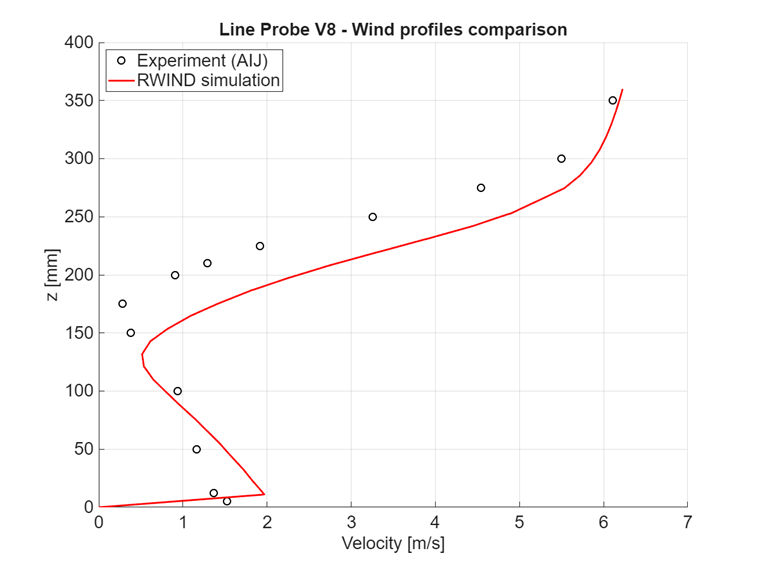

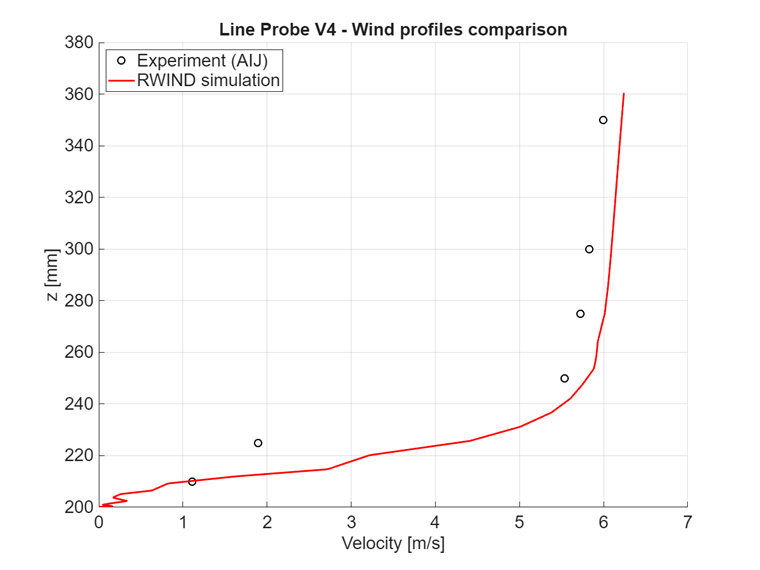

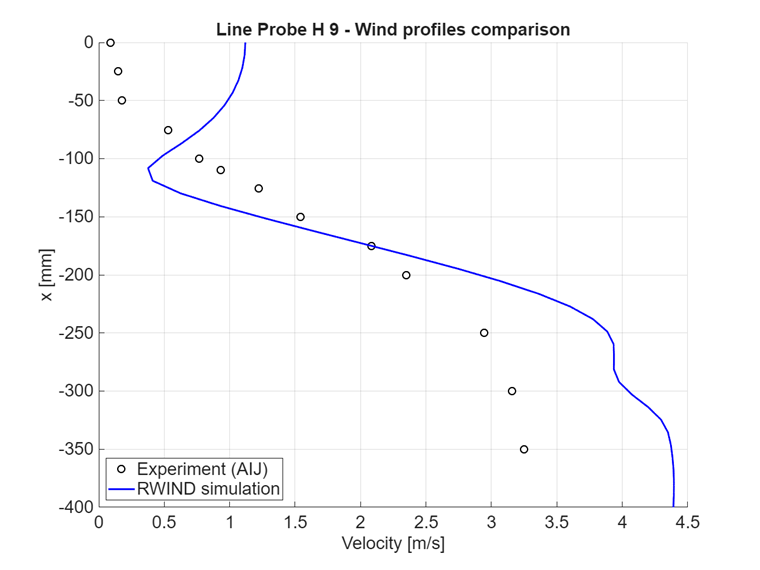

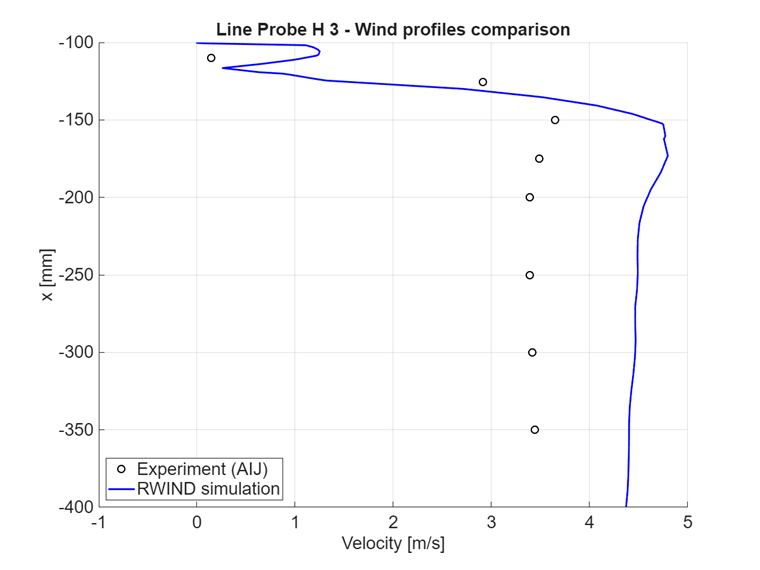

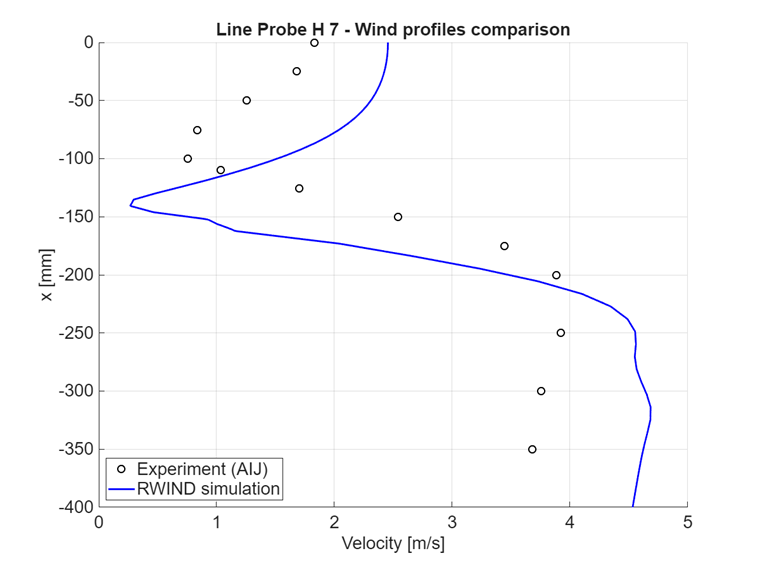

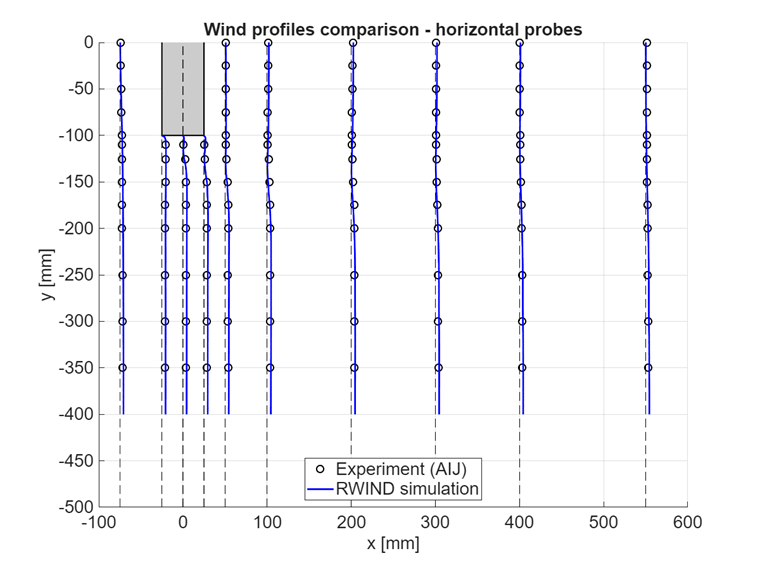

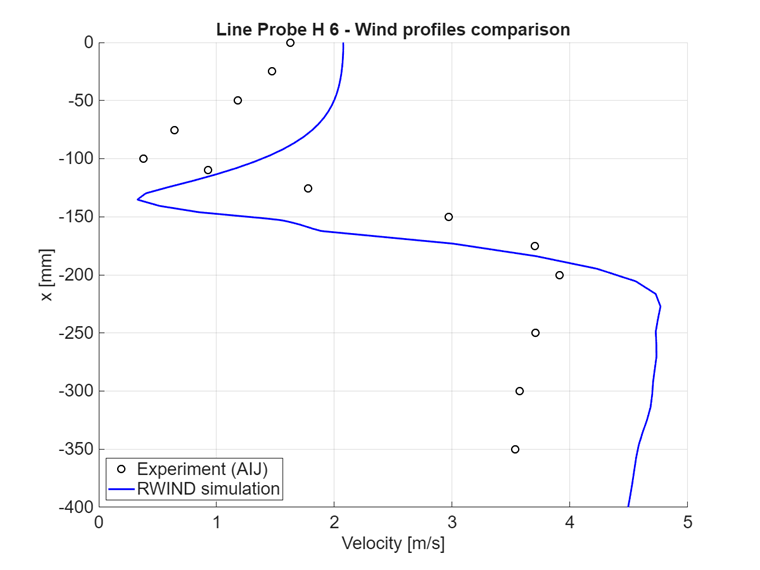

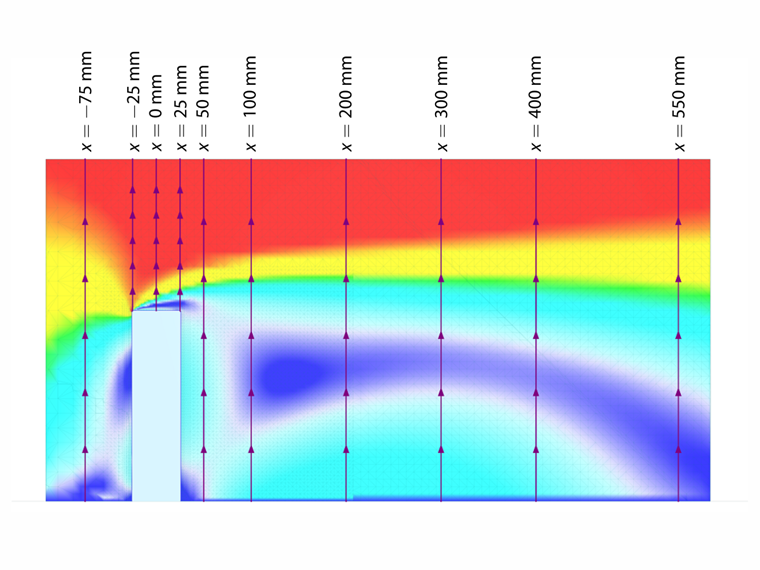

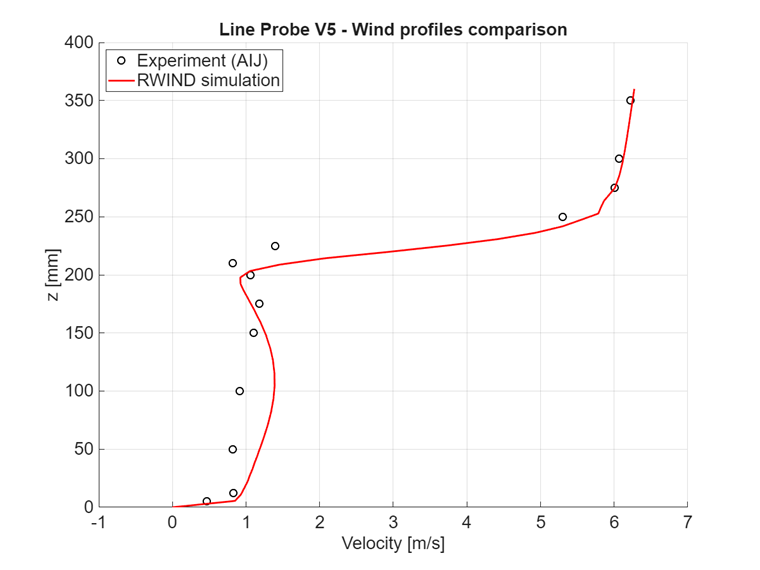

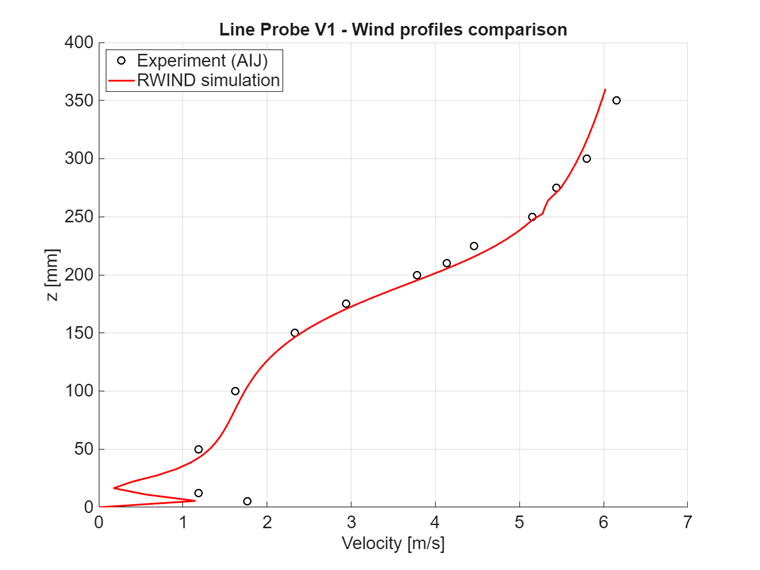

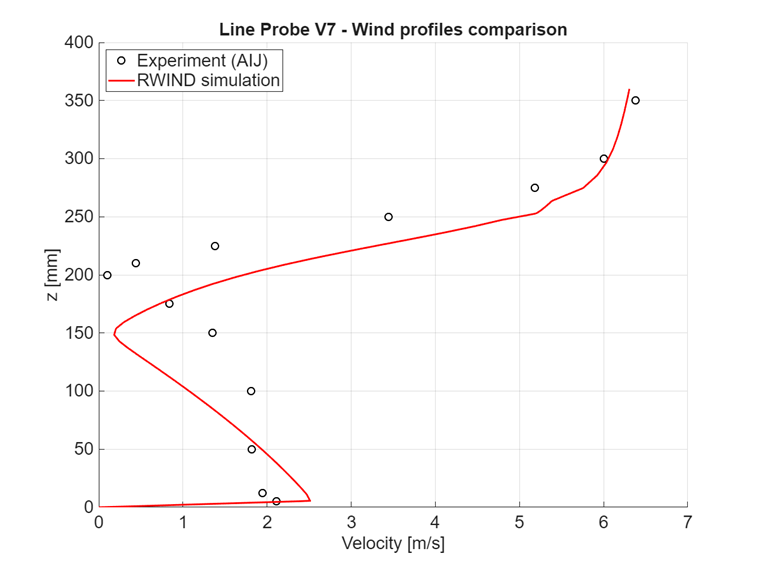

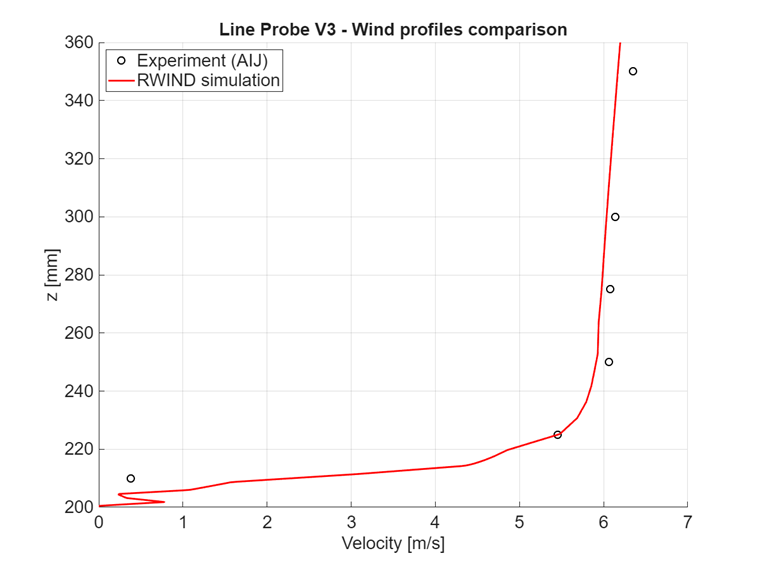

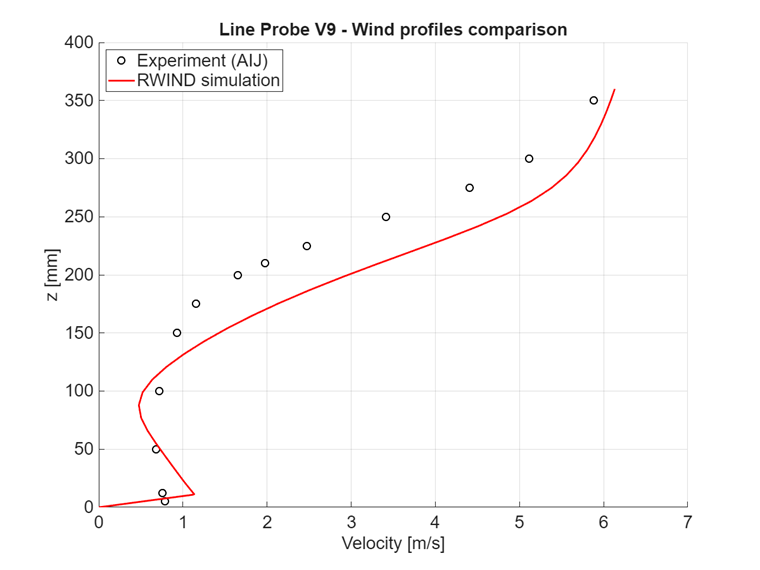

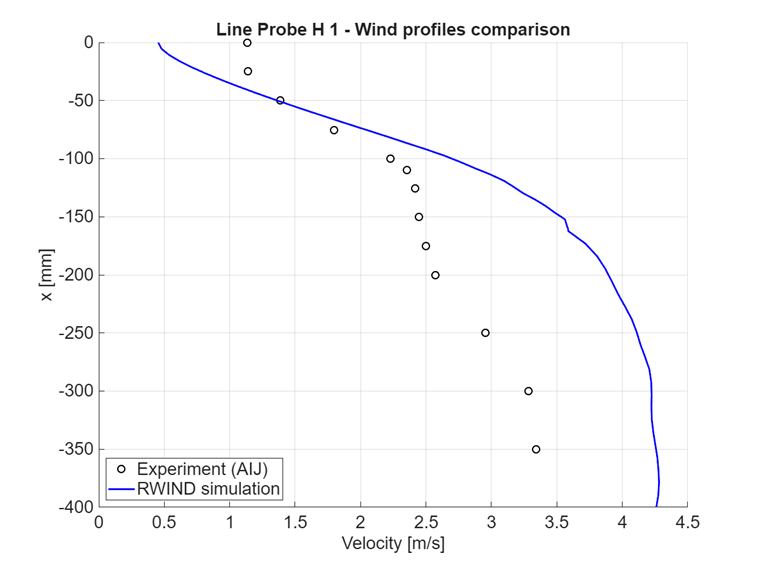

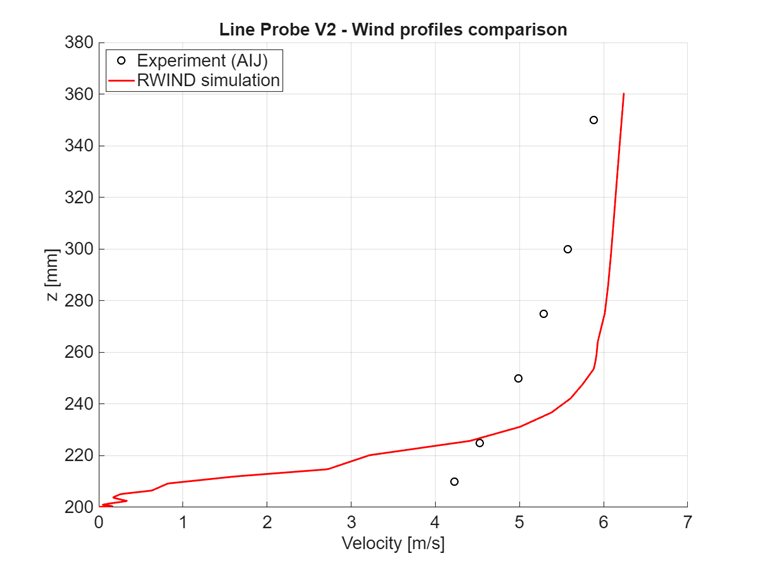

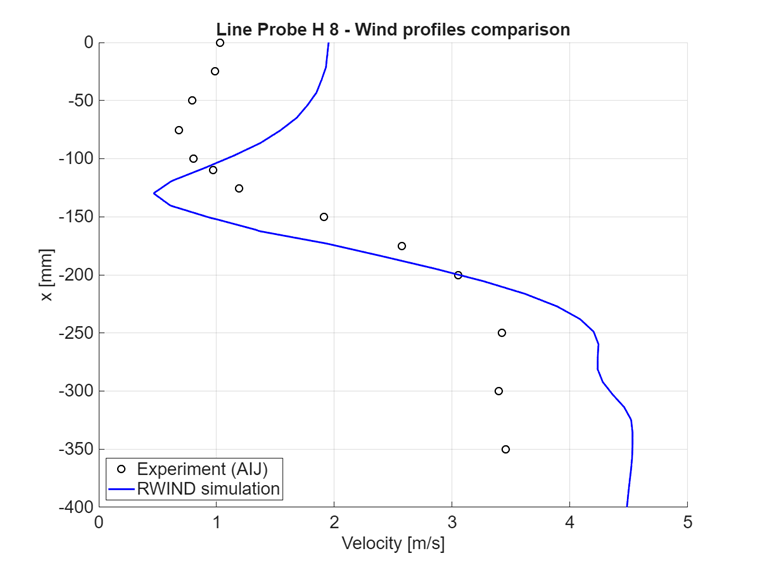

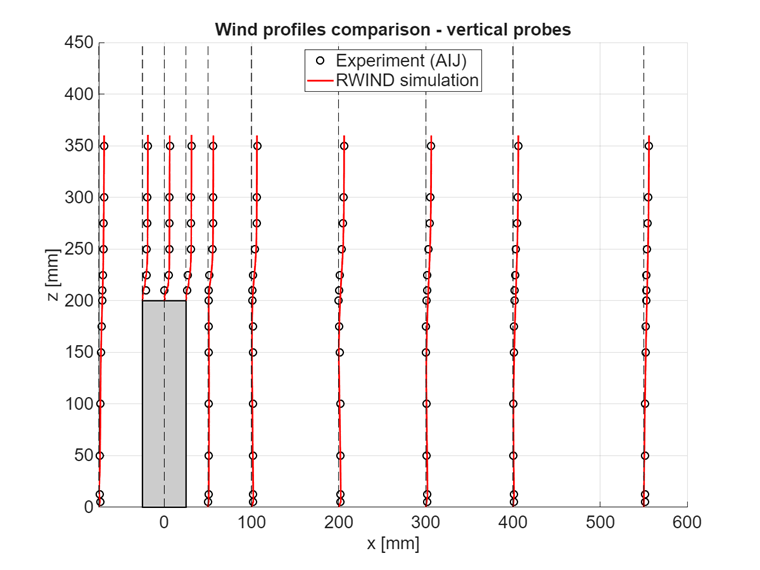

Os seguintes gráficos fornecem comparações entre os dados obtidos experimentalmente no túnel de vento (AIJ) e os dados da simulação CFD no RWIND. Os gráficos mostram boa concordância entre a simulação e o experimento.
