Descripción

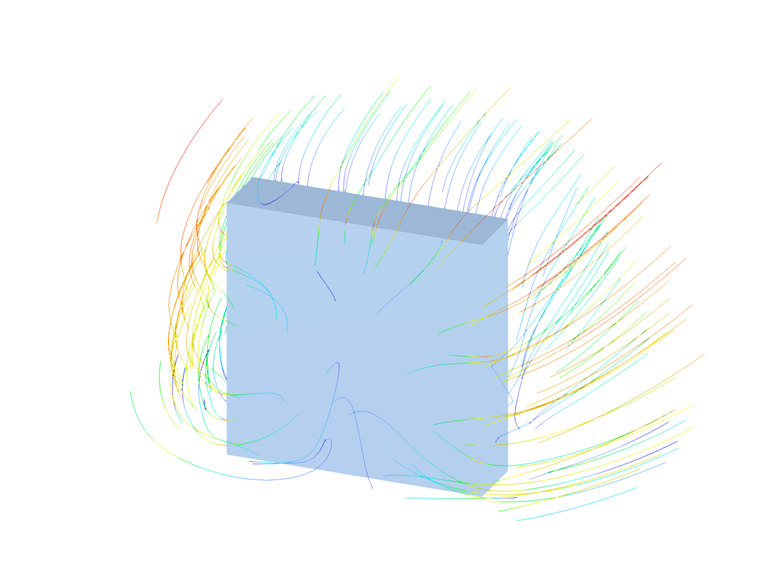

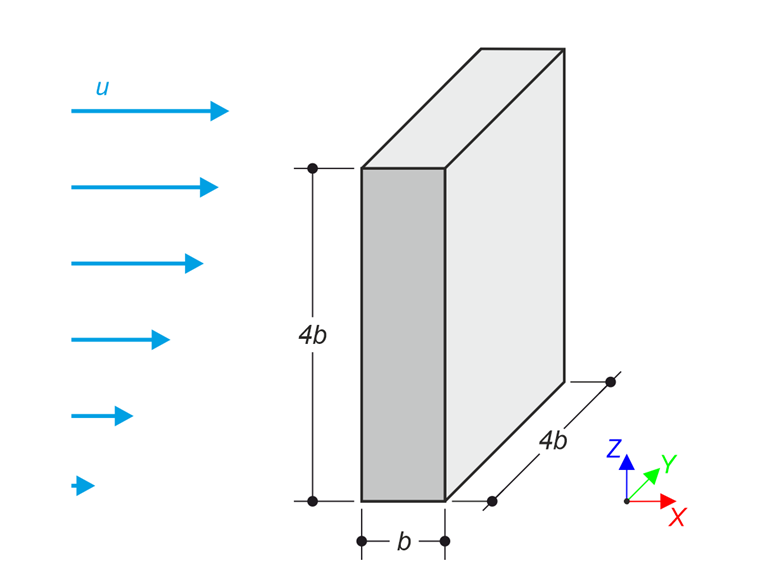

El ejemplo de verificación describe el flujo en estado estacionario alrededor de un edificio aislado (modelo a escala) según el siguiente esquema. El ejemplo es proporcionado por el Instituto de Arquitectura de Japón (AIJ) y se describe en detalle en la siguiente referencia. Los perfiles de velocidad medidos en el túnel de viento por el AIJ se toman como referencia y se comparan con los resultados de simulación en RWIND. El problema se describe con los siguientes parámetros y perfiles de entrada.
| Propiedades del Fluido | Viscosidad Cinématica | ν | 1.500e-5 | m2/s |
| Densidad | ρ | 1.250 | kg/m3 | |
| Geometría | Ancho | b | 50.000 | mm |
Solución Analítica
No hay solución analítica disponible. El ejemplo proporciona una comparación entre los resultados de simulación de RWIND CFD y los datos experimentales (AIJ).
Configuración de Simulación en RWIND
- Modelado en RWIND 3.05
- Tipo de simulación de flujo estacionario
- Densidad de malla al 20% con refinamientos: 878,758 celdas

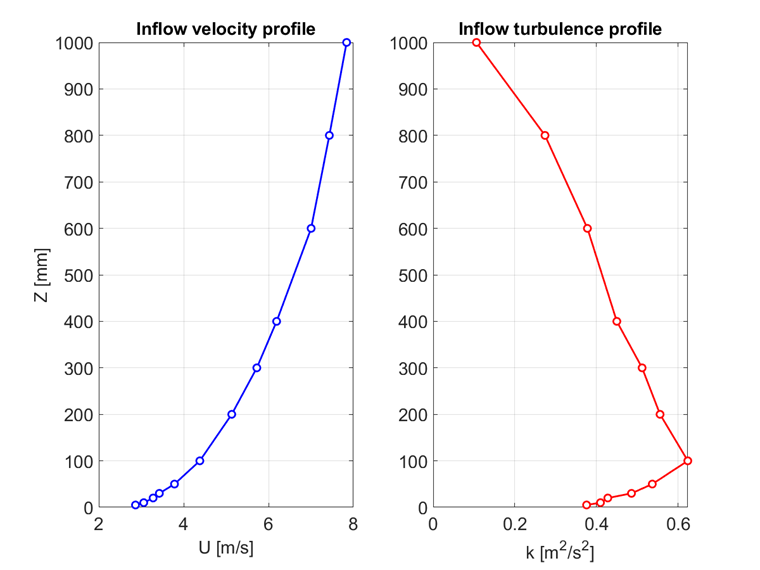

- Condición de frontera de entrada: perfil de velocidad y perfil de intensidad de turbulencia
- Fondo del túnel: condición de frontera de no deslizamiento
- Paredes y parte superior del túnel: condición de frontera de deslizamiento
- Condición de frontera de salida: presión cero; gradiente de velocidad cero

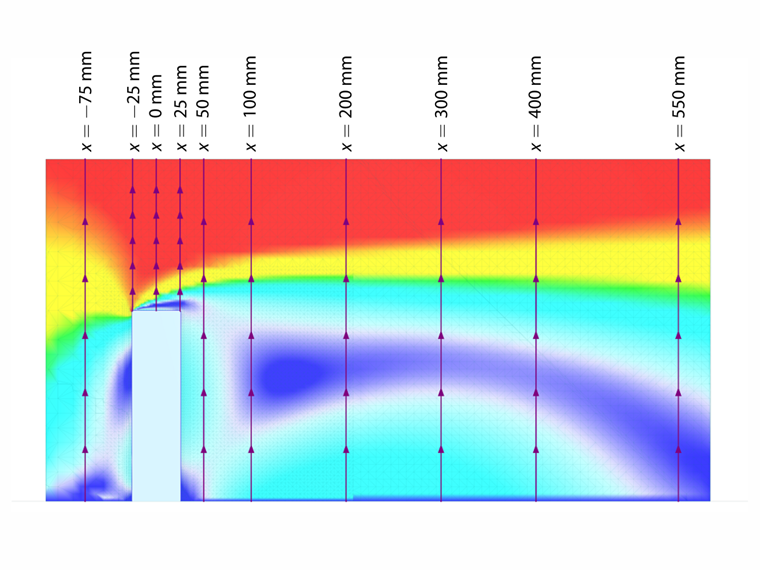

Resultados

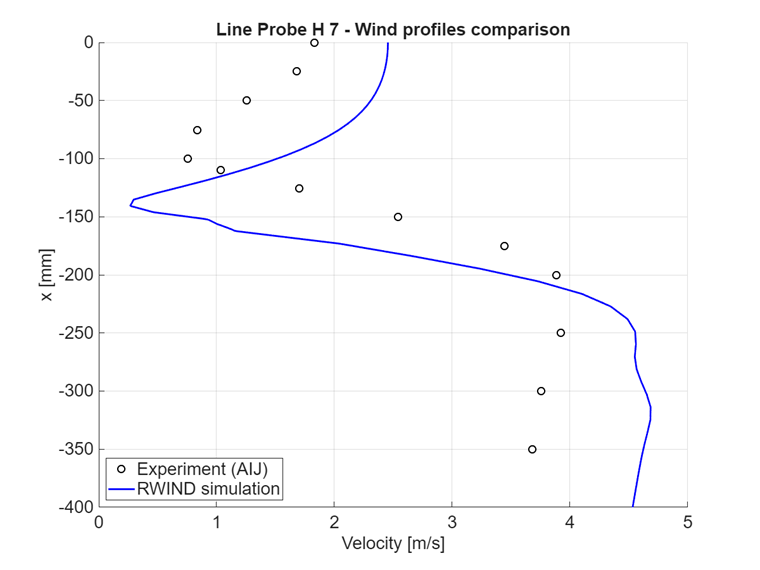

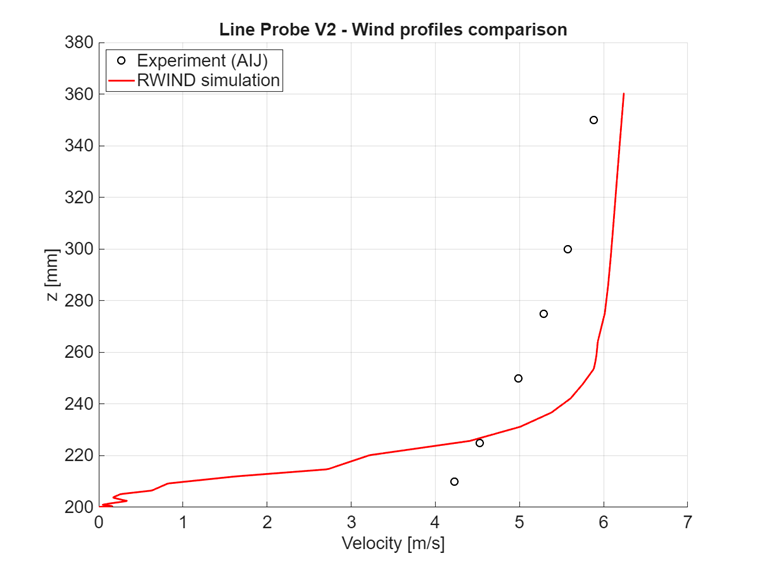

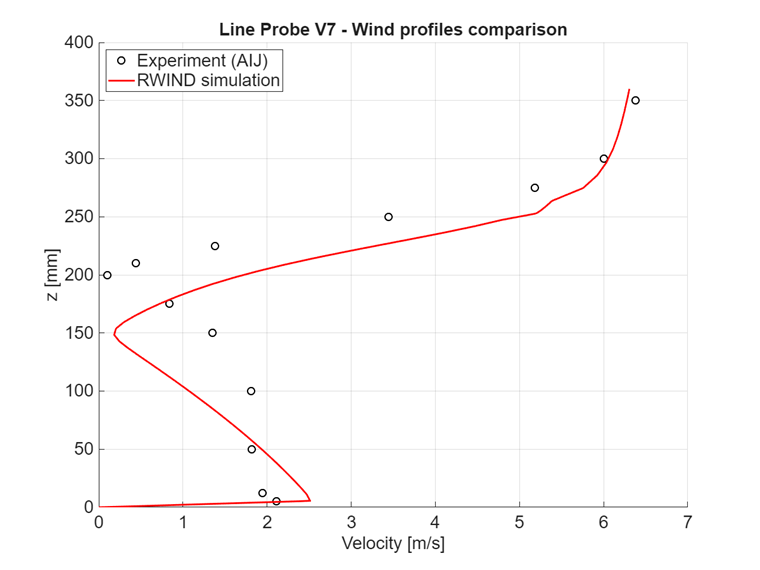

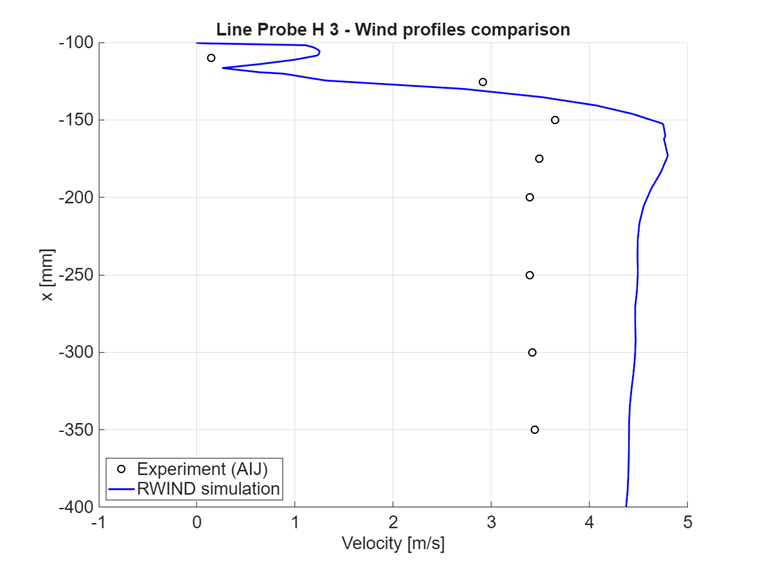

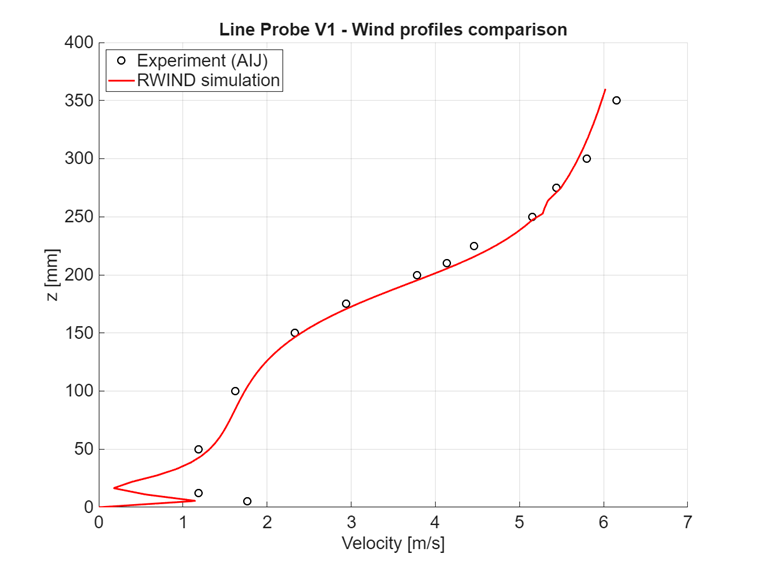

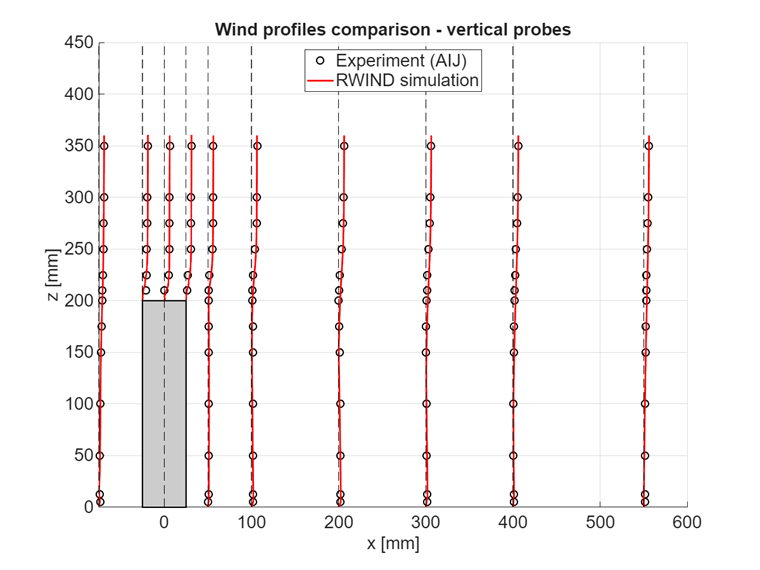

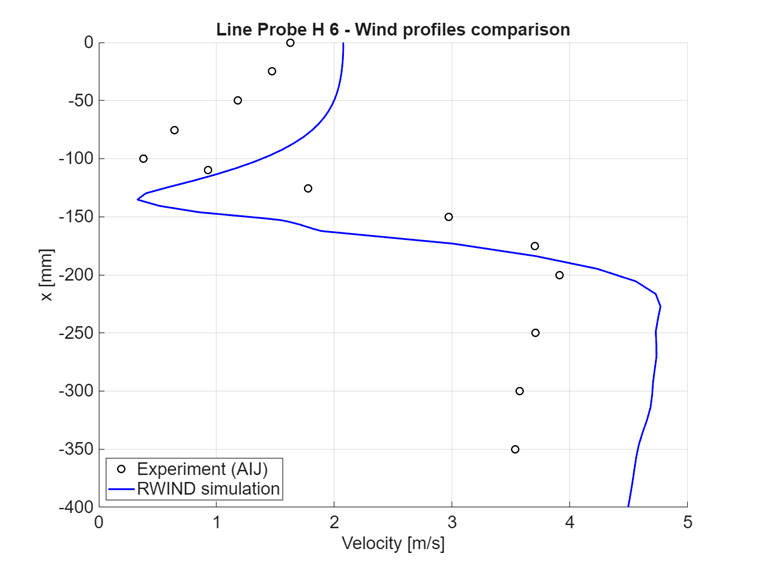

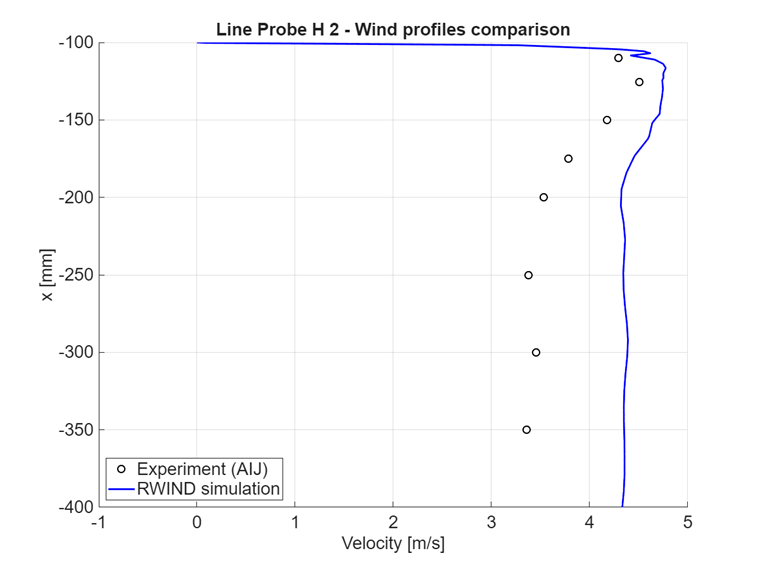

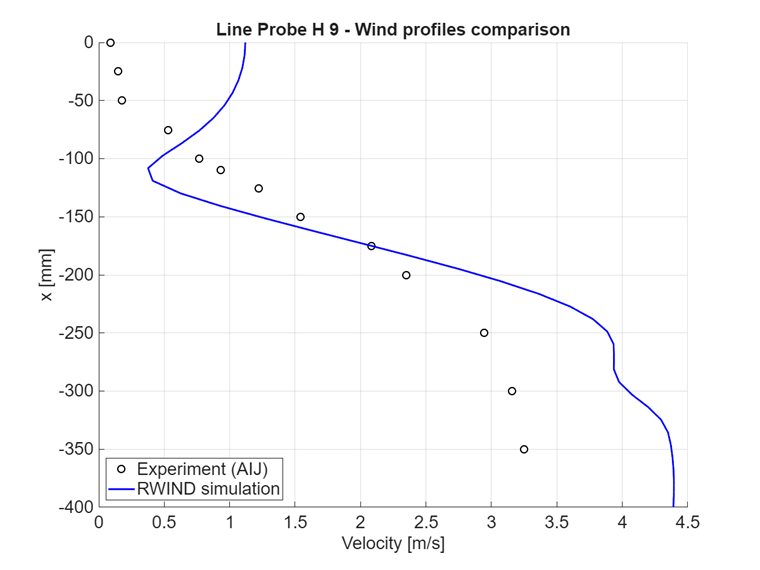

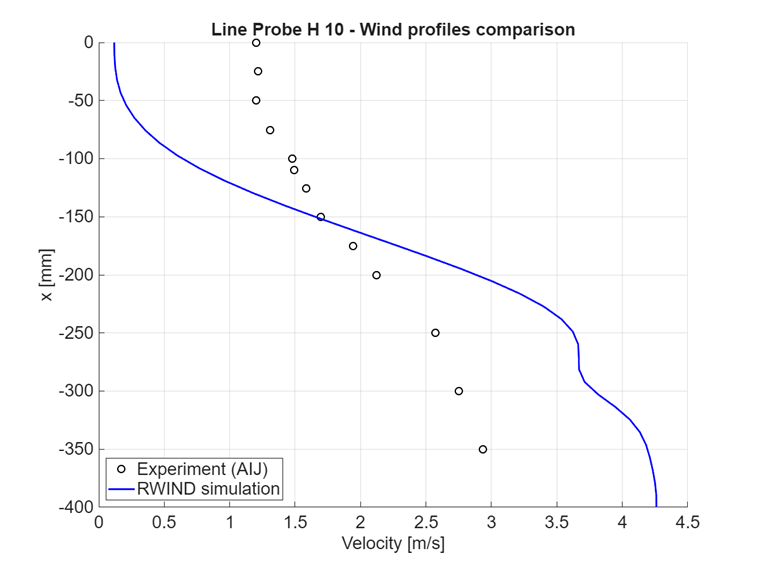

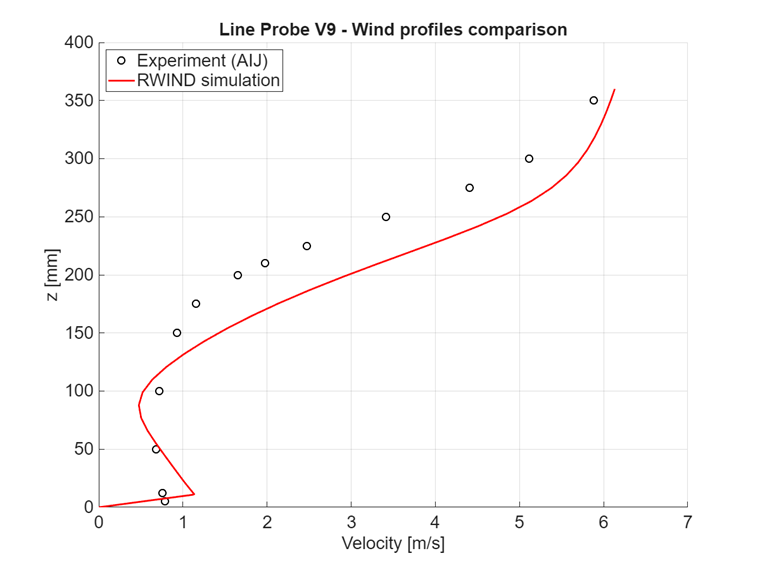

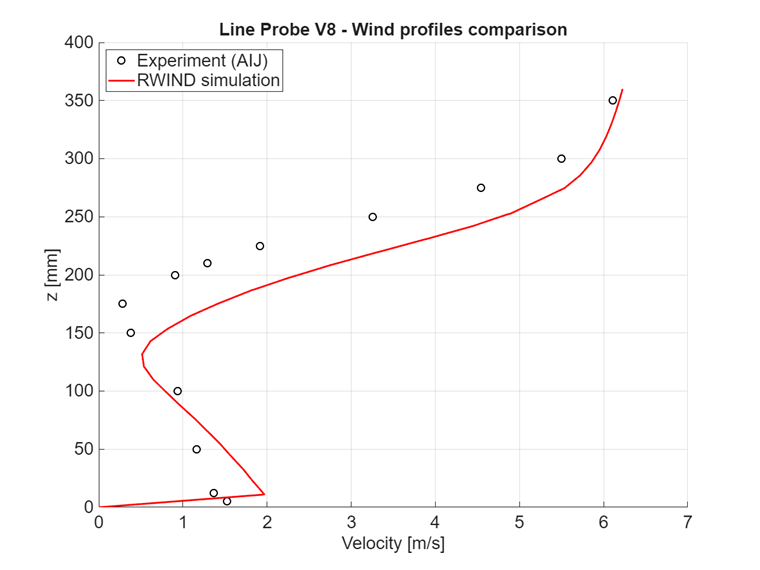

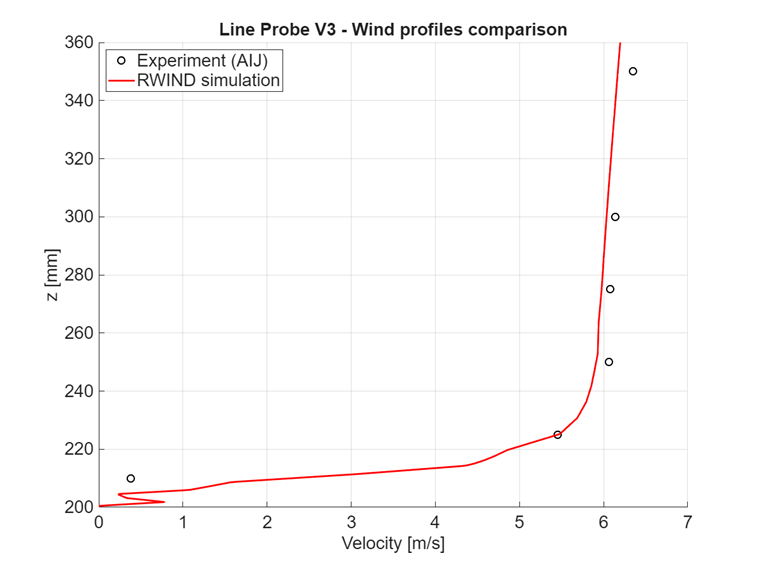

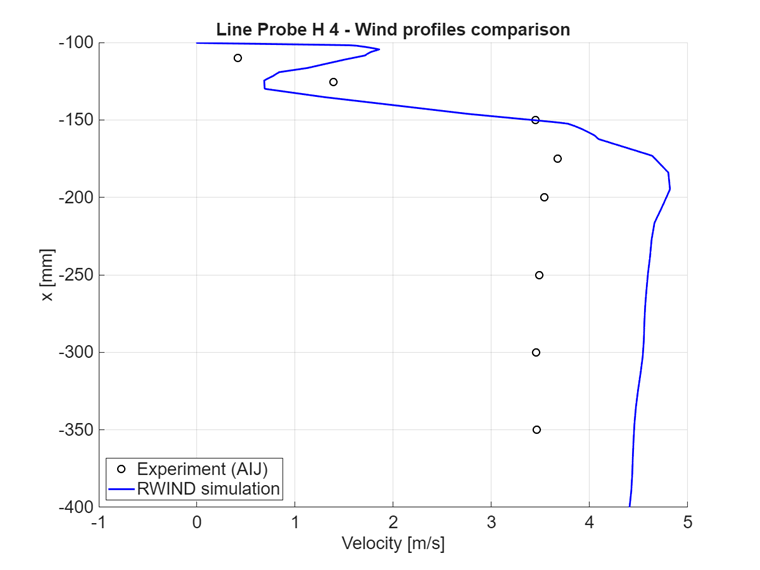

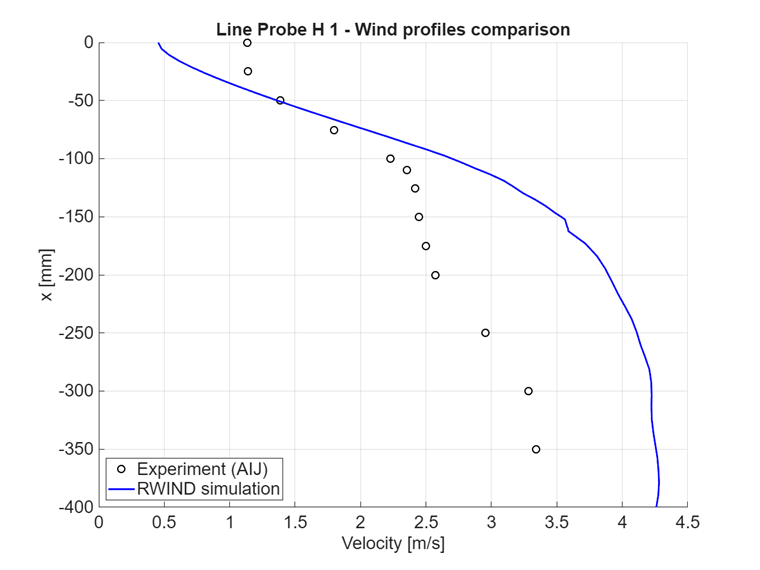

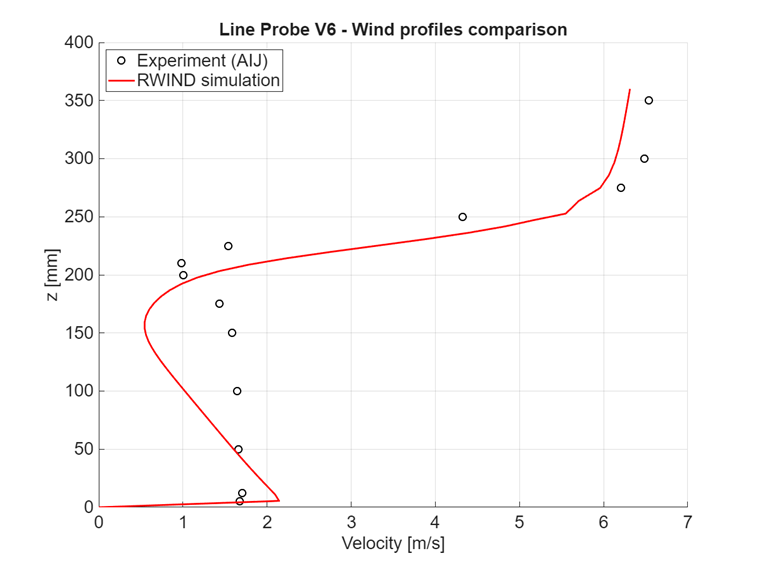

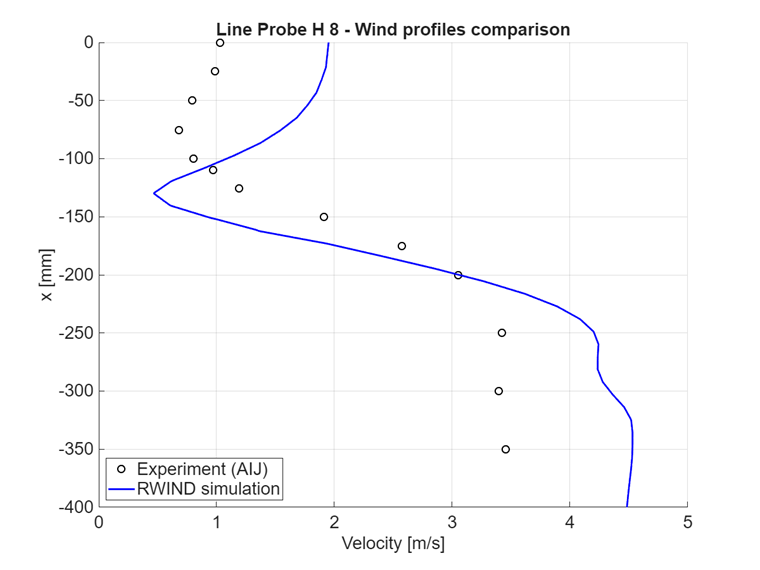

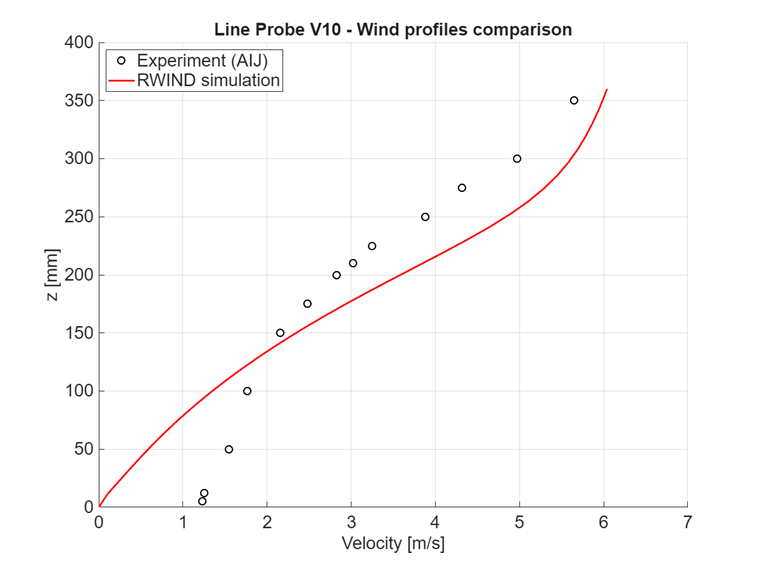

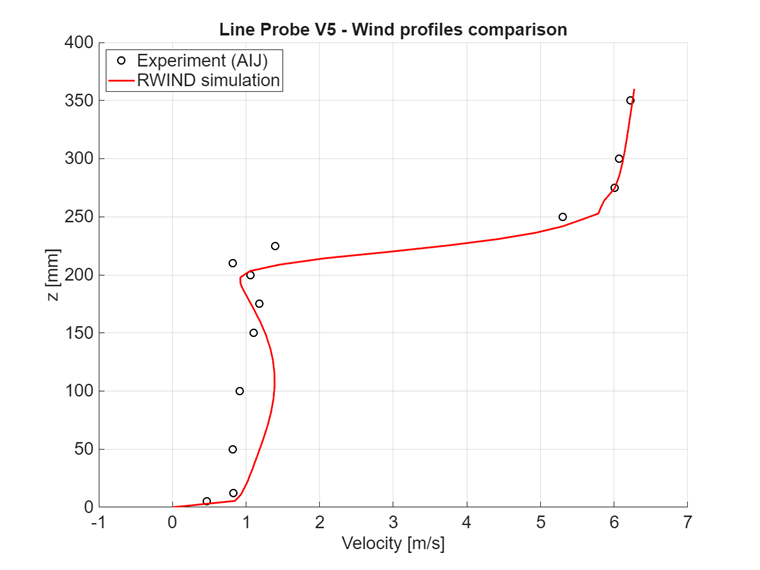

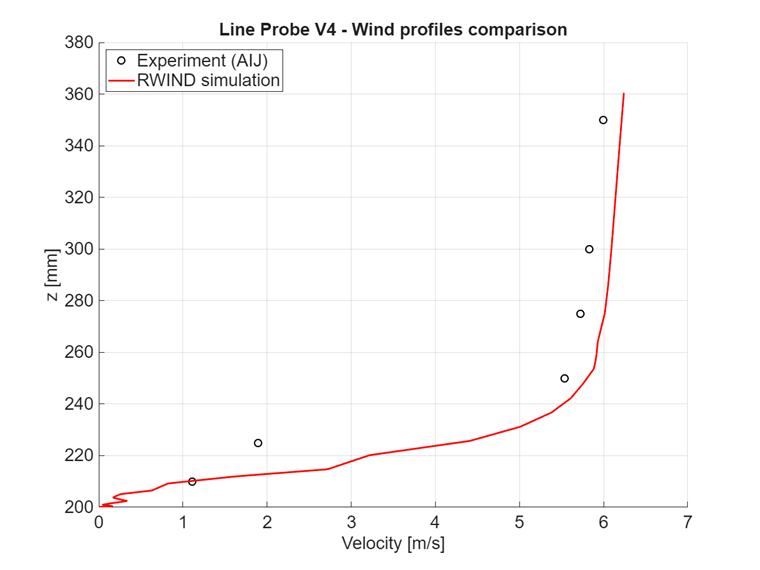

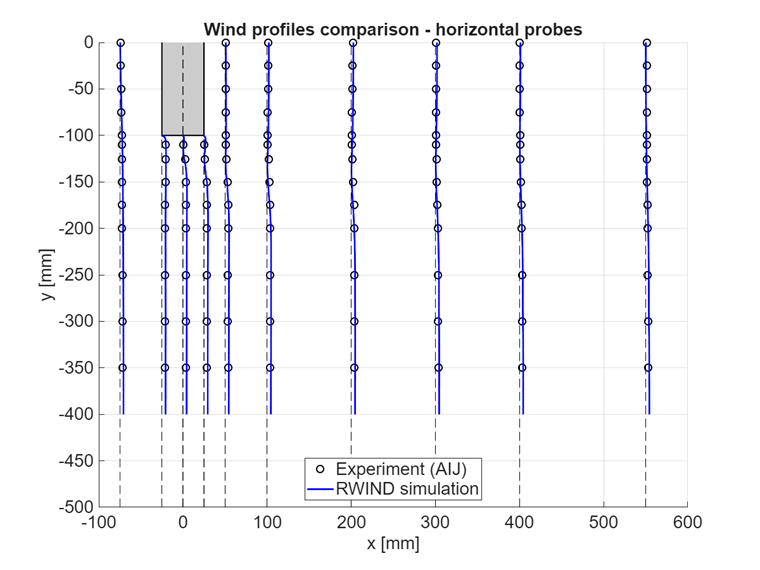

Los siguientes gráficos proporcionan comparaciones entre los datos obtenidos experimentalmente del túnel de viento (AIJ) y los datos de la simulación CFD en RWIND. Los gráficos muestran una buena concordancia entre la simulación y el experimento.
