VE0049 | Belka skręcona pod obciążeniami złożonymi z deplanacją

Opis prac

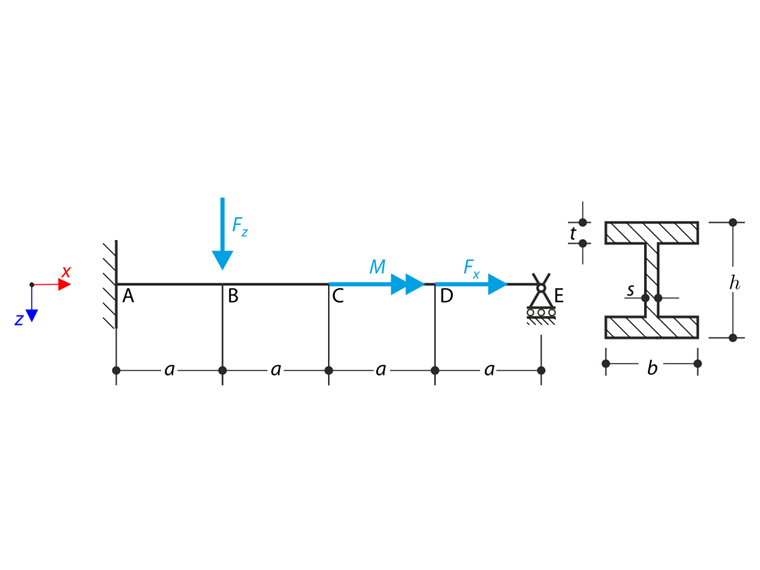

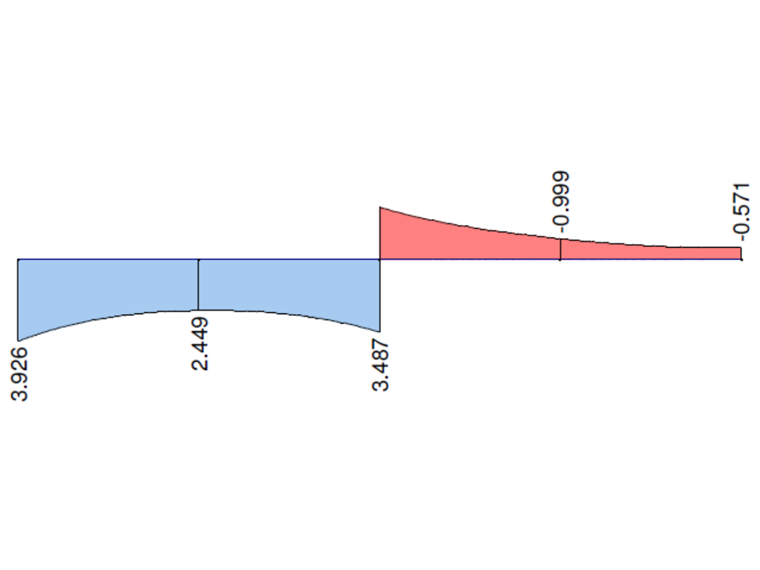

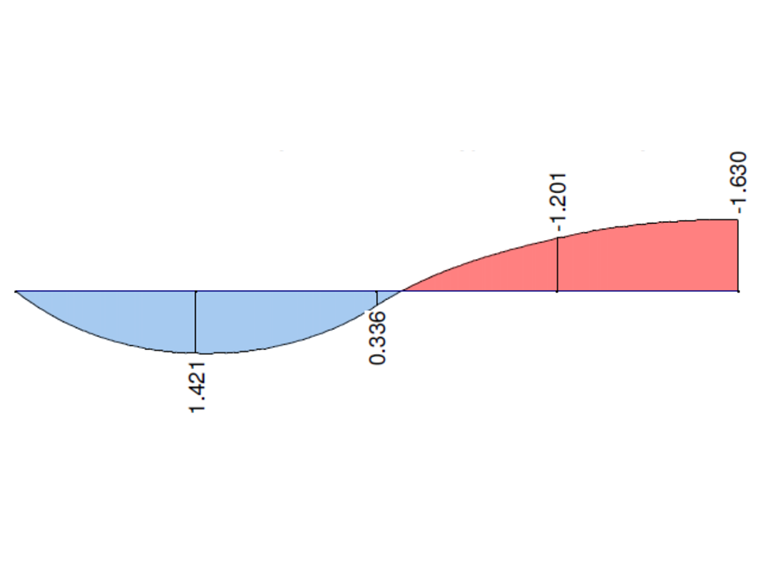

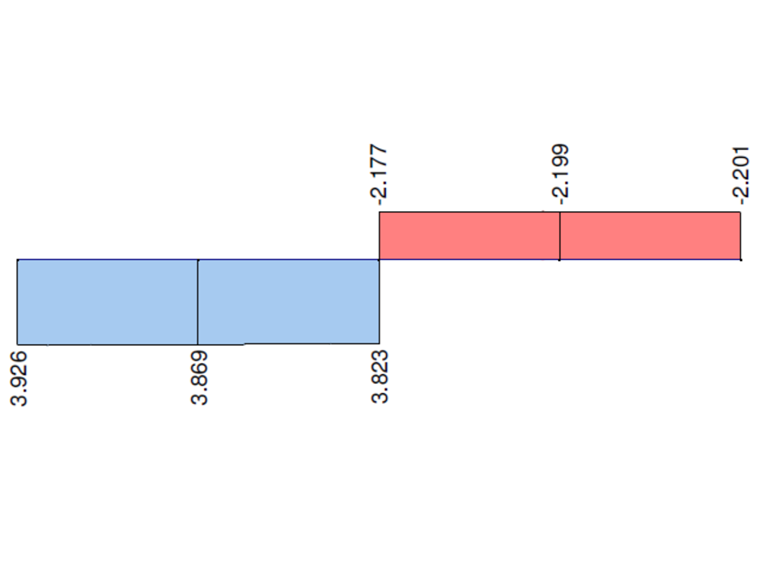

Belka jest w pełni utwierdzona (skręcanie skrępowane jest ograniczone) na lewym końcu (x=0) i podparta na prawym końcu (x=4a) przez podporę widełkową (wolna deplanacja). Belka jest poddawana działaniu momentu obrotowego M, siły podłużnej Fx i siły poprzecznej Fz. Określ zachowanie głównego momentu skręcającego MTpri, drugorzędnego momentu skręcającego MTsec i momentu skręcającego Mω. Przykład obliczeniowy oparty jest na przykładzie opracowanym przez Gensichen i Lumpe (patrz odnośnik).

Materiał Stal Moduł sprężystości E 210000,000 MPa
Moduł ścinania [SCHOOL.NUMBEROFSINGLEUSERLICENCES] 81000,000 MPa
Geometria Belka Długość przekroju [LinkToImage02] 2,000 m
Przekrój Wysokość H 400,000 mm
Szerokość b 180,000 mm
Grubość środnika s 10,000 mm
Grubość półki t 14,000 mm
Obciążenie Moment obrotowy M 6,000 kNm
Siła podłużna Fx 800,000 kN
Siła poprzeczna Fz 100,000 kN

Rozwiązanie analityczne

Rozwiązanie analityczne nie jest dostępne. Jako odniesienie przyjmuje się wyniki z oprogramowania S3D.

Ustawienia RFEM i RSTAB

  • Modelowany w RFEM 5.05, RSTAB 8.05 i RFEM 6.01, RSTAB 9.01
  • Rozmiar elementu wynosi lFE = 0.025 m
  • Zastosowano izotropowy liniowo sprężysty model materiałowy
  • Stosowana jest analiza drugiego rzędu
  • moduł RF-FE-LTB i FE-LTB jest stosowany w RFEM 5 i RSTAB 8
  • Rozszerzenie Skręcanie skrępowane i wymiarowanie stali jest używane w programie RFEM 6 i
Punkt A S3D ANSYS 15 RFEM 6 Stosunek RSTAB 9 Stosunek
MT [kNm] 3,92 - 3,90 0,995 3,92 1,000
MTpri [kNm] 0,00 - 0,00 - 0,01 -
[kNm ] 3,92 - 3,90 0,995 3,91 0,997
M € [kNm ] -4,77 -4.74 -4,80 1,006 -4,80 1,006
Punkt B S3D ANSYS 15 RFEM 6 Stosunek RSTAB 9 Stosunek
MT [kNm] 3,86 - 3,88 1,005 3,86 1,000
MTpri [kNm] 1,44 - 1,40 0,972 1,42 0,986
[kNm ] 2,42 - 2,48 1,025 2,44 1,008
M € [kNm ] -0.17 -0.17 -0.19 1,118 -0.17 1,000
Punkt C S3D ANSYS 15 RFEM 6 Stosunek RSTAB 9 Stosunek
ΔMT [kNm] -6.00 - -6.00 1,000 -6.00 1,000
MTpri [kNm] 0,34 - 0,34 1,000 0,33 1,000
ΔM Tsec [kNm] -6.00 - -6.00 1,000 -5.99 0,998
M € [kNm ] 3,88 3,89 3,95 1,018 3,94 1,015

Uwaga: ΔMT iΔM Tsec są wartościami zmiany wielkości w punkcie D. Zmiana ta jest spowodowana momentem obciążającym M.

Punkt D S3D ANSYS 15 RFEM 6 Stosunek RSTAB 9 Stosunek
MT [kNm] -2,21 - -2,19 0,991 -2,20 0,995
MTpri [kNm] -1,22 - -1,19 0,975 -1,20 0,984
[kNm ] -0.99 - -1,00 1,010 -1,00 1,010
M € [kNm ] 1,39 1,40 1,42 1,022 1,42 1,022
Punkt E S3D ANSYS 15 RFEM 6 Stosunek RSTAB 9 Stosunek
MT [kNm] -2,21 - -2,19 0,991 -2,20 0,995
MTpri [kNm] -1,65 - -1,62 0,982 -1,63 0,988
[kNm ] -0,56 - -0,57 1,018 -0,57 1,018
M € [kNm ] 0,00 0,00 0,00 - 0,00 -

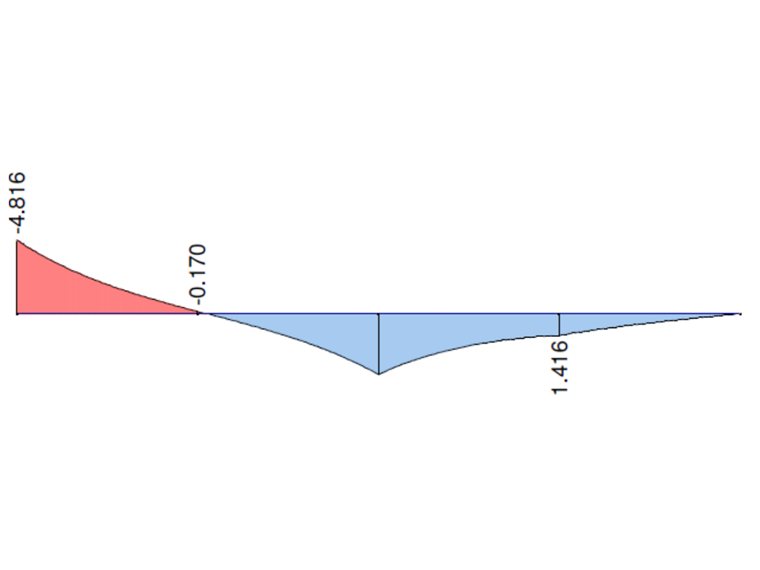

Uwaga: Wartości momentu skrępowanego Mω we wszystkich punktach testowych są obliczane w programie ANSYS 15 przy użyciu elementu BEAM188. Należy pamiętać, że wartości rozwiązań pierwiastków są interpolowane w żądanych punktach testowych. Rozwiązanie numeryczne w ANSYS 15 zostało przeprowadzone przez firmę Designtec sro

Punkt A S3D ANSYS 15 RFEM 5 - RF-FE-LTB Stosunek RSTAB 8 - FE/LTB Stosunek
MT [kNm] 3,92 - 3,95 1,008 3,92 1,000
MTpri [kNm] 0,00 - 0,00 - 0,00 -
[kNm ] 3,92 - 3,95 1,008 3,92 1,000
M € [kNm ] -4,77 -4.74 -4,73 0,992 -4.81 1,008
Punkt B S3D ANSYS 15 RFEM 5 - RF-FE-LTB Stosunek RSTAB 8 - FE/LTB Stosunek
MT [kNm] 3,86 - 3,89 1,008 3,87 1,003
MTpri [kNm] 1,44 - 1,41 0,979 1,42 0,986
[kNm ] 2,42 - 2,48 1,025 2,45 1,012
M € [kNm ] -0.17 -0.17 -0.16 0,941 -0.17 1,000
Punkt C S3D ANSYS 15 RFEM 5 - RF-FE-LTB Stosunek RSTAB 8 - FE/LTB Stosunek
ΔMT [kNm] -6.00 - -6.00 1,000 -6.00 1,000
MTpri [kNm] 0,34 - 0,34 1,000 0,33 1,000
ΔM Tsec [kNm] -6.00 - -6.00 1,000 -6.00 1,000
M € [kNm ] 3,88 3,89 3,87 0,997 3,95 1,008
Punkt D S3D ANSYS 15 RFEM 5 - RF-FE-LTB Stosunek RSTAB 8 - FE/LTB Stosunek
MT [kNm] -2,21 - -2,19 0,991 -2,20 0,995
MTpri [kNm] -1,22 - -1,19 0,975 -1,20 0,984
[kNm ] -0.99 - -1,00 1,010 -1,00 1,010
M € [kNm ] 1,39 1,40 1,41 1,014 1,41 1,014
Punkt E S3D ANSYS 15 RFEM 5 - RF-FE-LTB Stosunek RSTAB 8 - FE/LTB Stosunek
MT [kNm] -2,21 - -2,19 0,991 -2,20 0,995
MTpri [kNm] -1,65 - -1,63 0,988 -1,63 0,988
[kNm ] -0,56 - -0,57 1,018 -0,57 1,018
M € [kNm ] 0,00 0,00 0,00 - 0,00 -

Odniesienia
  1. LUMPE, G. oraz GENSITEN, V. Analiza liniowej i nieliniowej analizy prętów w teorii i oprogramowaniu: Przykłady testowe, przyczyny awarii, szczegółowa teoria. Ernesta.
  2. LUMPE, G. S3D (wers. 25.09.2011). Hochschule Biberach, 2011.
