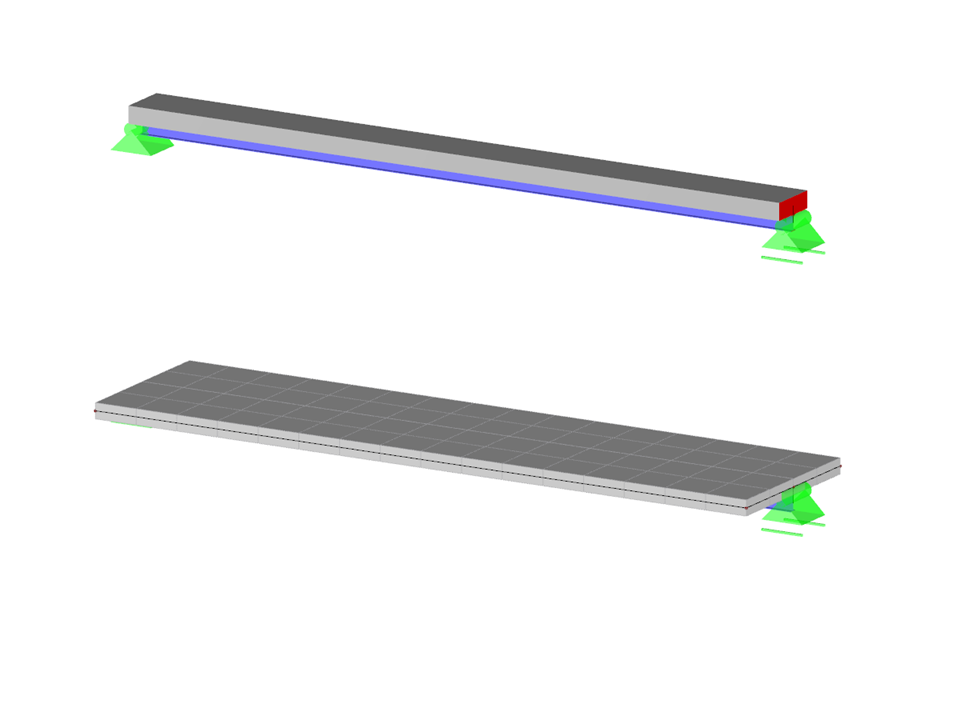

Como é que defino cargas de temperatura numa viga mista?

O caso de carga de temperatura é muito importante em estruturas mistas. É necessário distinguir entre os casos de carga de aquecimento superior (devido à betonagem) e aquecimento inferior. Uma vez que é necessário especificar a alteração de temperatura aqui, a carga é definida como Delta T. Uma viga mista é frequentemente modelada através de uma barra excêntrica acoplada a uma superfície. Neste caso, a diferença de temperatura tem de ser repartida entre estes dois elementos (uma superfície e uma barra).

A carga na barra é definida como sendo a carga da barra com a diferença de temperatura vezes a altura da barra dividida pela altura total da secção mista ($\triangle T\times\frac{h_s}{h_g}$). Se as fibras superiores da barra estiverem mais frias do que as inferiores, o valor deve ser definido como negativo.

Modelo utilizado em
Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Viga mista

Número de nós 8
Número de linhas 10
Número de barras 3
Número de superfícies 1
Número de casos de carga 1
Peso total 9,900 t
Dimensões (métricas) 8,500 x 2,000 x 3,500 m
Dimensões (imperial) 27.89 x 6.56 x 11.48 feet
Versão do programa 5.23.01

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
