Jak zdefiniować obciążenia temperaturą belki zespolonej?
Przypadek obciążenia temperaturą jest bardzo ważny w konstrukcjach kompozytowych. Należy rozróżnić przypadki ocieplenia od góry (na skutek betonowania) i ocieplenia od dołu. Ponieważ w tym miejscu konieczne jest określenie zmiany temperatury, obciążenie jest definiowane jako Delta T. Belka zespolona jest często modelowana za pomocą mimośrodu połączonego z powierzchnią. W takim przypadku różnica temperatur między tymi dwoma elementami (powierzchnia i pręt) musi zostać podzielona.
Obciążenie na pręcie jest definiowane jako obciążenie prętowe stanowiące różnicę temperatur pomnożoną przez wysokość pręta przez całkowitą wysokość przekroju złożonego ($\triangle T\times\frac {h_s} {h_g} $). Jeżeli górne włókna pręta są zimniejsze niż dolne, wartość należy zdefiniować jako ujemną.
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |

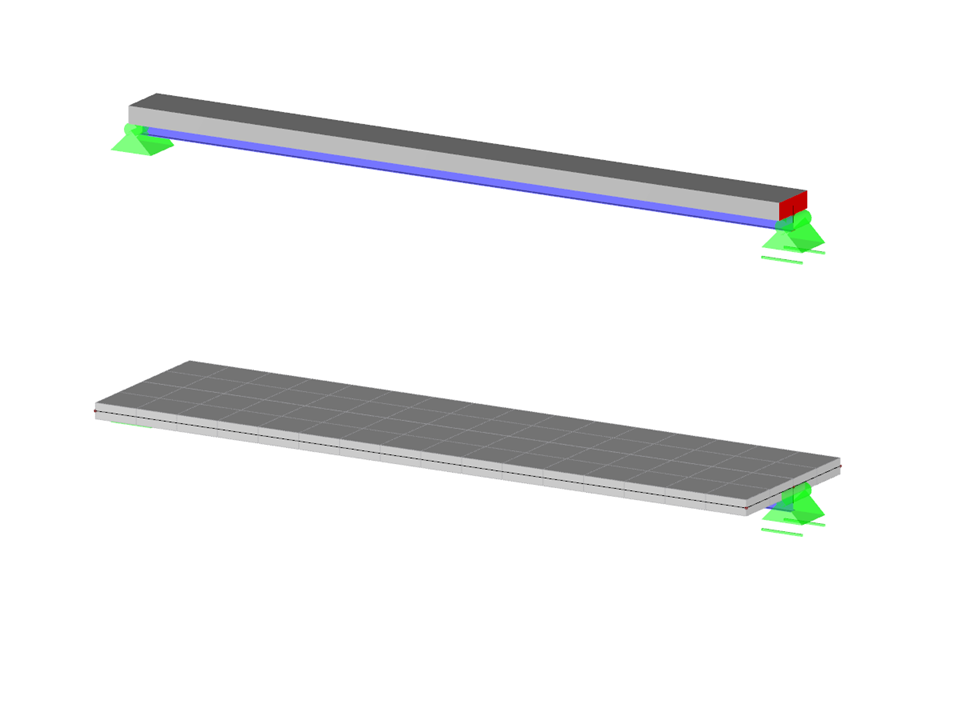

Belka zespolona
Liczba węzłów | 8 |
Liczba linii | 10 |
Liczba prętów | 3 |
Liczba powierzchni | 1 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 9,900 t |
Wymiary (metryczne) | 8,500 x 2,000 x 3,500 m |
Wymiary (imperialne) | 27.89 x 6.56 x 11.48 feet |
Wersja programu | 5.23.01 |
