如何定义组合梁上的温度荷载?
温度荷载工况在组合结构中非常重要。 由上而下(由于混凝土浇筑)的荷载工况和由下而上地暖的荷载工况是有区别的。 因为在这里需要定义温度变化,所以荷载定义为DeltaT。 通常通过使用耦合在面上的偏心杆件对组合梁进行建模。 这种情况下,必须在这两个元素(面和杆件)之间划分温差。
杆件荷载就是温度差乘以杆件高度再乘以组合截面总高度($\triangle T\times\frac {h_s} {h_g} $)。 如果杆件的顶部纤维小于底部,则该值必须为负。
模型用于
全部
本页有0条用户评论。
5 星 | ||
4 星 | ||
3 星 | ||
2 星 | ||
1 星 |

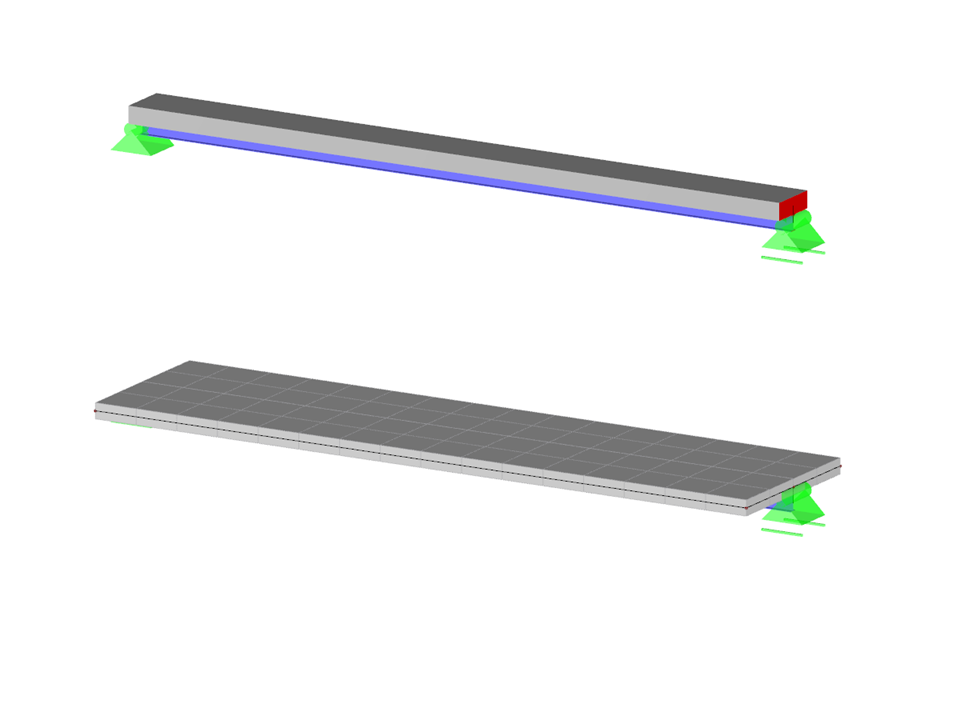

组合梁
节点数目: | 8 |
线的数目 | 10 |
杆件数目: | 3 |
面的数目: | 1 |
荷载工况数目 | 1 |
总重量 | 9,900 t |
翘曲区域尺寸 | 8.500 x 2.000 x 3.500 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
