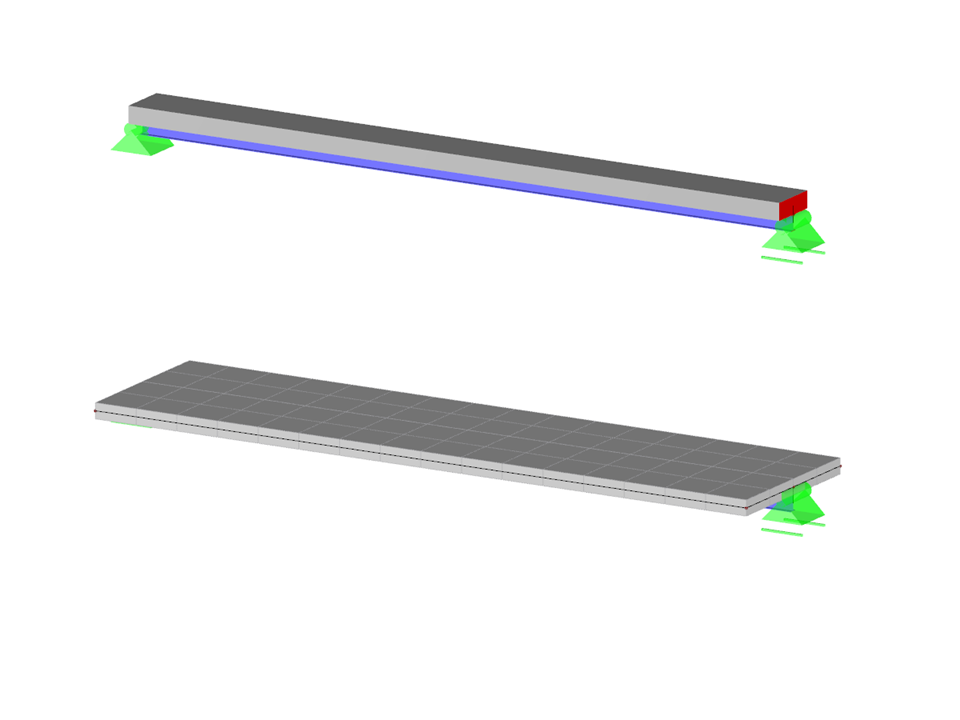

Model pro FAQ 002383
  • Popis
  • Recenze (0)

Jak mohu definovat teplotní zatížení na spřaženém nosníku?

Zatěžovací stav Teplota je u spřažených konstrukcí velmi důležitý. Rozlišujeme mezi zatěžovacími stavy Zahřívání nahoře (betonováním) a Zahřívání dole. Protože zde musí být definována změna teploty, je zatížení definováno jako Delta T. Spřažený nosník je často modelován pomocí excentrického prutu připojeného k ploše. K tomu je třeba rozdělit teplotní rozdíl mezi těmito dvěma prvky (plochou a prutem).

Zatížení na prut je definováno jako zatížení na prutu s teplotním rozdílem krát výška prutu vydělená celkovou výškou spřaženého průřezu ($\triangle T\times\frac {h_s} {h_g} $). Pokud jsou horní vlákna prutu chladnější než dolní, je třeba hodnotu zadat jako zápornou.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Spřažený nosník

Počet uzlů 8
Počet linií 10
Počet prutů 3
Počet ploch 1
Počet zatěžovacích stavů 1
Celková hmotnost 9,900 t
Rozměry (metrické) 8,500 x 2,000 x 3,500 m
Rozměry (imperiální) 27.89 x 6.56 x 11.48 feet
Verze programu 5.23.01

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
