Come posso definire i carichi termici su una trave composta?

Il caso di carico della temperatura è molto importante nelle strutture composte. Si deve distinguere tra i casi di carico di riscaldamento dall'alto (dovuto al calcestruzzo) e di riscaldamento dal basso. Poiché è necessario specificare la variazione di temperatura qui, il carico è definito come Delta T. Una trave composta è spesso modellata utilizzando un'asta eccentrica accoppiata ad una superficie. In questo caso, la differenza di temperatura tra questi due elementi (una superficie e un'asta) deve essere divisa.

Il carico sull'asta è definito come il carico dell'asta con la differenza di temperatura per l'altezza dell'asta divisa per l'altezza totale della sezione trasversale composta ($\triangolo T\volte\frac {h_s} {h_g} $). Se le fibre superiori dell'asta sono più fredde di quelle inferiori, il valore deve essere definito come negativo.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

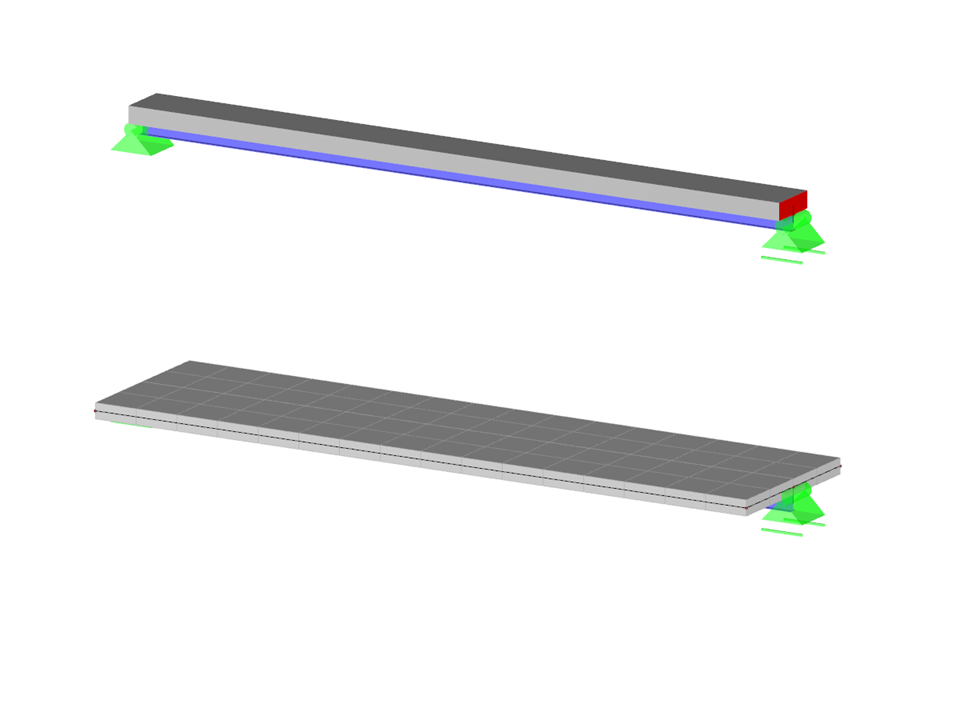

Trave composta

Numero di nodi 8
Numero di linee 10
Numero di aste 3
Numero di superfici 1
Numero di casi di carico 1
Peso totale 9,900 t
Dimensioni (metriche) 8.500 x 2.000 x 3.500 m
Dimensioni (imperiali) 27.89 x 6.56 x 11.48 feet
Versione del programma 5.23.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
